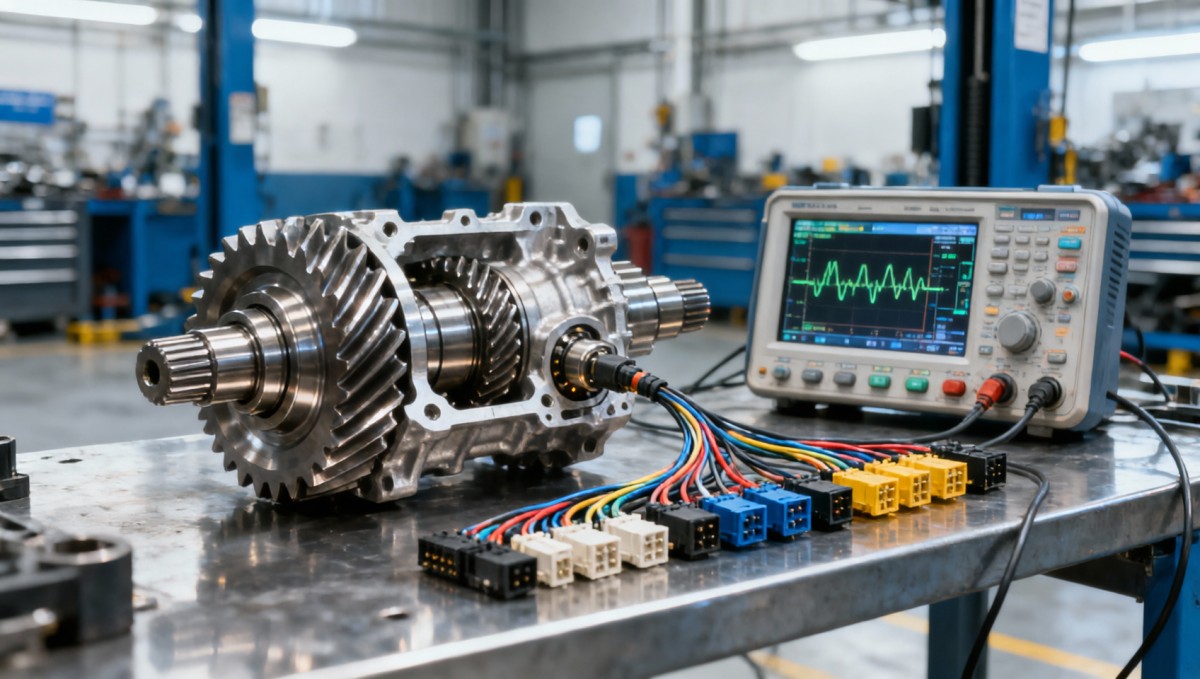

تشخيص أعطال التحكم المتقطعة في السيارات ضمن البيئات الكهربائية القاسية

نادراً ما يتم تشخيص أعطال التحكم المتقطعة في السيارات عبر العثور على جزء واحد معطّل بشكل واضح. فقد تعمل السيارة بصورة طبيعية في الورشة، ثم تفقد إشارة بعد ساعة على الطريق؛ وقد يظهر تحذير ناقل الحركة على الأسطح الوعرة فقط؛ وقد يعود رمز متعلق بمستشعر بعد هطول المطر رغم استبدال المستشعر بالفعل. يمكن للحرارة والاهتزاز والرطوبة وعدم استقرار الجهد والتلوث والتداخل الكهرومغناطيسي أن تحوّل دائرة أو مدخلاً ميكانيكياً ذا أداء هامشي إلى عطل غير قابل للتنبؤ.

في أعمال صيانة ما بعد البيع، لا يتمثل الهدف في مجرد مسح رمز العطل. بل يتمثل في تحديد الحالة التي تتسبب في فقدان نظام التحكم ثقته في مدخل أو مخرج أو خط اتصال أو مرجع ميكانيكي. ويتطلب ذلك عملية منهجية: إعادة إنتاج الشكوى حيثما أمكن، والحفاظ على الأدلة المفيدة، واختبار الدائرة تحت الحمل، والنظر فيما إذا كانت حالة ميكانيكية تخلق مشكلة تبدو كهربائية.

وهذا مهم بصورة خاصة في المركبات التجارية ومركبات الركاب عالية المسافة المقطوعة وأنظمة نقل الحركة المشتقة من الآلات، حيث تمر ضفائر الأسلاك بالقرب من مصادر الحرارة والأعمدة الدوارة وعلب التروس ومناطق الهيكل المكشوفة. يجب أن يأخذ التشخيص الناجح للتحكم في السيارات بيئة التشغيل الفعلية في الحسبان، بدلاً من التعامل مع المركبة كمخطط كهربائي ثابت.

لماذا تتغلب الأعطال المتفرقة على الاختبارات الروتينية

غالباً ما يتم الفحص التقليدي بعد أن تبرد المركبة وتجف وتتوقف عن الاهتزاز. في تلك الظروف، قد يبدو الموصل ذو ارتخاء طفيف في الأطراف سليماً. وقد ينجح سلك ذو شعيرات مقطوعة داخل عزل سليم في اختبار الاستمرارية. وقد تظهر نقطة التأريض مقاومة مقبولة دون مرور تيار، لكنها قد تُحدث هبوط جهد غير مقبول عند تشغيل محرك أو ملف لولبي أو سخان أو وحدة تحكم.

كما أن الأعطال المتقطعة مضللة لأن وحدات التحكم تسجل النتيجة، وليس السبب الجذري دائماً. قد يعكس رمز سرعة العجلة مستشعراً تالفاً، لكنه قد ينشأ أيضاً عن حركة ضفيرة الأسلاك أو خلوص المحمل المؤثر في الفجوة الهوائية أو التآكل في تأريض مشترك أو إشارة هدف غير منتظمة. وبالمثل، قد تُسجل شكوى تتعلق بالتحكم في علبة التروس كمشكلة اتصال أو مشغّل، بينما يكون الاضطراب الأصلي هو انخفاض جهد النظام أثناء بدء التشغيل أو ضعف توصيل التدريع أو اهتزاز مفرط في مجموعة نقل الحركة.

الدرس العملي بسيط: لا تدع أول رمز عطل تشخيصي يحدد الإصلاح. تعامل معه باعتباره اتجاهاً للتحقيق. ابحث عن أنماط الزمن ودرجة الحرارة والحمل وحالة الطريق والرطوبة وسرعة المحرك وحركة المركبة. غالباً ما تضيق هذه التفاصيل نطاق البحث بفعالية أكبر من استبدال المكوّن المذكور في الرمز.

التقط العطل قبل العبث بالأدلة

قبل فصل البطارية أو مسح الذاكرة أو فصل المكونات المشتبه بها، وثّق الشكوى من حيث ظروف التشغيل. اسأل متى تحدث: مباشرة بعد بدء التشغيل، أو بعد صعود طويل، أو أثناء الانعطاف، أو في الطقس الرطب، أو تحت التسارع، أو بعد المرور فوق رصف غير مستوٍ. حدّد ما إذا كان التحذير مصحوباً بانخفاض القدرة أو تغيرات في جودة النقل أو سلوك غير منتظم للعدادات أو فقدان الاتصال أو ضوضاء ميكانيكية غير طبيعية.

ينبغي أن تشمل بيانات جهاز الفحص الرموز المخزنة والمعلقة والتاريخية حيثما تدعمها المركبة. قد تكون معلومات إطار التجميد ذات قيمة، ولكن لا ينبغي قراءتها بمعزل عن غيرها. قارنها بالبيانات الحية من المستشعرات والوحدات ذات الصلة. إذا وُجد رمز متعلق بجهد التغذية، فافحص سلوك الجهد عبر وحدة التحكم المعنية بدلاً من الاعتماد فقط على قراءة طرف البطارية. فقد تبدو البطارية مقبولة في حالة السكون، بينما يتسبب توصيل متآكل أو تأريض ضعيف في حدث جهد موضعي أثناء تغيرات الحمل.

عندما تكون الأعراض قصيرة المدة، استخدم وظائف التسجيل في جهاز الفحص أو راسم الإشارة المخبري. إن التقاط انقطاع في المدخل أو اضطراب في CAN أو هبوط في التغذية أثناء الحدث أكثر إقناعاً بكثير من ملاحظة قيم طبيعية بعد اختفاء العطل.

ابدأ بسلامة التغذية والتأريض والشبكة

العديد من مشكلات التحكم الصعبة في السيارات ليست أعطال مستشعرات. إنها مشكلات في توزيع الطاقة والمراجع. تحتاج الوحدات إلى تغذية بطارية مستقرة، وتغذية إشعال عند الاقتضاء، ومسارات تأريض منخفضة المقاومة. تعتمد المستشعرات غالباً على جهد مرجعي منظم وتأريض مستشعر نظيف. ويمكن لخلل في فرع مشترك واحد أن ينشئ عدة رموز تبدو غير مترابطة.

استخدم اختبار هبوط الجهد أثناء تشغيل الدائرة المتأثرة. تكون قياسات المقاومة والدائرة غير مزودة بالطاقة مفيدة لتحديد دائرة مفتوحة، لكنها قد لا تكشف اتصالاً يفشل تحت التيار فقط. قس عبر كابل موجب مشتبه به أو وصلة مصهر أو نقطة تلامس مرحل أو مسار تأريض أثناء إصدار أمر بتشغيل الحمل. يجب تقييم النتيجة مقارنة بمعلومات صيانة المركبة وظروف التشغيل؛ فلا توجد قيمة مقبولة عالمية لكل دائرة.

بالنسبة للأعطال المتعلقة بالشبكة، افحص الطبقة المادية قبل اتهام وحدة ما. تحقق من تثبيت الموصلات وحالة الأطراف ومسار الكابلات المحمية عند استخدامها والإصلاحات السابقة وآثار الماء ونقاط انضغاط الضفيرة. يمكن لراسم الإشارة أن يساعد في التمييز بين مشكلة حقيقية في شكل موجة الشبكة ووحدة تنقطع ببساطة عن الاتصال لأن تغذيتها أو تأريضها يصبح غير مستقر. تجنب جس أسلاك الشبكة بإهمال باستخدام أدوات غير مناسبة؛ إذ قد تتمدد أطراف الموصل أو تتضرر، مما ينشئ عطلاً متقطعاً جديداً أثناء التشخيص.

اجعل الضفيرة تفشل بأمان في الورشة

غالباً ما يكون اختبار الإجهاد المتحكم فيه هو الفارق بين إصلاح متكرر وإصلاح مؤكد. مع توصيل البيانات الحية أو راسم الإشارة، حرّك برفق الضفيرة حول المناطق المعروفة عالية الخطورة: مناطق حركة المحرك، وأغلفة ناقل الحركة، وصواني البطارية، وحجيرات العجلات، وممرات جدار الحماية، ومشابك أسفل الهيكل، والمناطق القريبة من تدريع العادم. لا تسحب الموصلات بعنف ولا تلوِ الأسلاك بما يتجاوز نطاق حركتها الطبيعي. الغرض هو إعادة إنتاج ظروف الخدمة، لا إتلاف المركبة.

يمكن للحرارة أن تكشف أعطالاً غير مرئية في الحالة الباردة. قد يتمدد جسم الموصل بصورة مختلفة عن أطرافه، وقد يصبح تلف العزل مؤثراً بالقرب من محرك أو علبة تروس ساخنين. إذا كان التسخين المتحكم فيه مناسباً، فاستخدم أساليب ورشة آمنة وراقب القيم المتأثرة. وعلى العكس، تتطلب الشكاوى المتعلقة بالرطوبة فحصاً دقيقاً للأختام المتضررة أو دخول الماء بالشعيرية أو التآكل الأخضر أو الرواسب داخل تجاويف الموصلات. قد يؤدي تجفيف الموصل إلى استعادة التشغيل مؤقتاً دون تصحيح سبب دخول الماء إليه.

انتبه إلى تاريخ الإصلاح. تعد الوصلات المكبوسة دون إحكام مناسب، ووصلات اللحام في أقسام الضفائر عالية المرونة، وعدم تطابق مقاس الأسلاك، والملحقات المضافة المركبة أو الموجهة بشكل سيئ، وفروع الضفائر غير المدعومة، مصادر متكررة للمشكلات اللاحقة. يجب أن يعيد الإصلاح قدرة الموصل على حمل التيار وتخفيف الإجهاد والإحكام والتوجيه، لا مجرد الاستمرارية الكهربائية.

ميّز بين عطل المستشعر وتشوه الإشارة الميكانيكي

تبدو بعض الأعطال كهربائية لأن وحدة التحكم تتلقى إشارة سرعة أو موضع أو عزم أو دوران غير معقولة. ومع ذلك، قد يعمل المستشعر بصورة صحيحة. يمكن أن يكون السبب الأساسي عجلة هدف تالفة أو انحرافاً شعاعياً مفرطاً أو حركة في المحمل أو مسافة تركيب غير صحيحة أو حطاماً على ملتقط مغناطيسي أو حلقة مسننة مرتخية أو اهتزازاً ينتقل عبر ترتيب تثبيت متآكل.

يهم هذا التمييز في تشخيص مجموعة نقل الحركة. تؤثر حالة تعشيق التروس ودعم العمود والخلوص والمحاذاة بين الأغلفة في البيئة الميكانيكية التي تعمل فيها مستشعرات السرعة والموضع. يمكن لمدخل دوار غير منتظم أن ينشئ نمط إشارة يشبه انقطاعاً كهربائياً. إذا ظهر عطل تحت العزم فقط أو أثناء حدث نقل معين، فافحص النظام الميكانيكي إلى جانب دوائر الأسلاك والمشغلات.

على سبيل المثال، لا ينبغي أن يقتصر عطل في الترس التفاضلي أو نظام نقل الحركة على فحص الموصل عند مستشعر السرعة. راجع حالة مادة التشحيم والضوضاء غير المعتادة وسلامة التثبيت وخلوص العمود وعلامات ضرر الصدمات. عندما تكون هناك حاجة إلى قطع تروس بديلة، يجب تأكيد الهندسة ذات الصلة ومواصفات المواد ومتطلبات المعالجة الحرارية ومراجع التشغيل الآلي وملاءمة التجميع وفقاً للتطبيق. إن الترس المخروطي البديل جزء من نظام ميكانيكي، وليس عنصراً معزولاً؛ إذ يعتمد أداؤه على المكونات المتزاوجة والإعداد الصحيح.

استخدم أنماط راسم الإشارة لاختبار ما لا يستطيع جهاز الفحص إظهاره

يعرض جهاز الفحص معلومات معالجة. ويُظهر راسم الإشارة الإشارة الأساسية. وهذا مفيد عندما تبدو معلمة المستشعر طبيعية في البيانات الحية لكنها تتشوه لفترة وجيزة أثناء الاهتزاز أو الحرارة أو الحمل. قد يكشف شكل الموجة فقدان السعة أو الضوضاء أو النبضات المفقودة أو الجهد المرجعي غير المستقر أو الانتقالات البطيئة أو عدم الانتظام الدوري المرتبط بالدوران.

غالباً ما تكون المقارنة الأكثر فائدة ليست مع صورة شكل موجة عامة، بل مع قناة أخرى سليمة معروفة في المركبة نفسها، أو مع الإشارة نفسها في الظروف التي يغيب فيها العطل. اربط القنوات حيثما أمكن: خرج المستشعر، وتغذية المستشعر، والتأريض، وأمر المشغّل، وجهد البطارية، وسرعة المحرك. إذا فشلت إشارة سرعة العجلة بدقة عند هبوط جهد التغذية، يتغير اتجاه التشخيص. وإذا تكرر عدم انتظام شكل الموجة عند تردد ميكانيكي، فافحص المجموعة الدوارة قبل استبدال المكونات الإلكترونية.

يتطلب العمل براسم الإشارة ممارسات جس خلفي صحيحة وفهماً لنوع الدائرة. قد يكون المستشعر سلبياً أو نشطاً أو مشفراً رقمياً أو مدمجاً في وحدة أكبر. يمكن أن يؤدي تطبيق نهج اختبار خاطئ إلى نتائج مضللة أو تلف الدائرة. وتظل معلومات أسلاك المركبة الخاصة بها ضرورية.

لا تغفل التداخل الكهرومغناطيسي

ليس التداخل الكهرومغناطيسي التفسير الأكثر شيوعاً، لكنه يستحق الاهتمام عندما تظهر الأعطال بعد تركيب ملحقات أو تعديل ضفيرة الأسلاك. قد تُدخل أجهزة التحويل ذات التيار العالي، والمحولات المركبة بشكل سيئ، ومكونات الإشعال التالفة، والتأريض غير الصحيح، وأسلاك الملحقات الموجهة بشكل غير سليم، ضوضاء إلى دوائر الجهد المرجعي المنخفض أو الاتصال أو المستشعرات.

ابحث عن التوقيت. هل يحدث الحدث عند تشغيل مروحة التبريد، أو عمل مضخة هيدروليكية، أو تنشيط دائرة إضاءة إضافية، أو استخدام نظام مأخذ القدرة؟ افحص ما إذا كانت الأسلاك المضافة تعبر ضفائر حساسة أو تشترك في مسار تأريض ضعيف أو تتجاوز المصهر والتوجيه المناسبين. يمكن أن تكون إزالة ملحق أو عزله مؤقتاً خطوة تشخيصية صالحة، شريطة إعادة المركبة إلى تكوين آمن ومتوافق بعد ذلك.

أصلح السبب الجذري ثم أثبت نجاح الإصلاح

لا يُحل العطل المتقطع بمجرد انطفاء مصباح التحذير في حجرة الصيانة. يجب أن يشمل التحقق من الإصلاح الظروف التي حفزت المشكلة أصلاً: درجة الحرارة، والحمل الكهربائي، واهتزاز الطريق، وزاوية التوجيه، وسرعة المحرك، أو عزم مجموعة نقل الحركة. أعد اختبار حركة الضفيرة إذا كان ذلك الاختبار قد تسبب سابقاً في انقطاع. أعد فحص هبوط الجهد تحت الحمل. أكد بقاء تدفقات البيانات ذات الصلة مستقرة وعدم ظهور رموز جديدة.

يستحق التوثيق الدقائق الإضافية. سجّل العرض الأصلي والرموز ونتيجة الاختبار المؤكدة وموقع الإصلاح والمواد المستخدمة وخطوات التحقق. وهذا يحمي الفني أثناء الأعمال المستقبلية ويساعد الشخص التالي على التمييز بين سبب جذري متكرر وعطل غير ذي صلة.

بالنسبة للمكونات المعرضة للعزم والاهتزاز وتغيرات درجات الحرارة، تلتقي الموثوقية الكهربائية والجودة الميكانيكية في النقطة نفسها: ملاءمة مضبوطة، ومواد مستقرة، وتصنيع سليم. تجمع شركة Liaocheng Jiucheng Auto Parts Co., Ltd.، التي تأسست عام 2015، بين التشكيل الدقيق والمعالجة الميكانيكية لقطع تروس السيارات وطاقة الرياح والآلات والقطع البحرية، بما في ذلك التروس وأعمدة نقل الحركة وأعمدة التعشيق والتشكيلات الدقيقة ذات الصلة. يركز نهجها الإنتاجي على تقليل التشغيل الآلي عند الاقتضاء وكفاءة المواد وموارد فحص الجودة التي تشمل الخبرات الهندسية ومراقبة الجودة والكهرباء. بالنسبة لفرق الصيانة التي تتعامل مع مشكلة تحكم مشتبه بها مرتبطة بمجموعة نقل الحركة، تتمثل الخطوة التالية المفيدة في تأكيد تطبيق المركبة الدقيق وحالة الأجزاء المتزاوجة والمتطلبات البعدية وآلية الفشل قبل اختيار قطعة بديلة أو تشغيلها آلياً.
