قد يكون الأنين المتصاعد تحت الحمل، أو الطرق الإيقاعي أثناء خفض الحمل، أو وجود حطام معدني في الزيت، أول علامات ظاهرة على أن مجموعة التروس المخروطية في علبة التروس تفقد تعشيقها المقصود. وبمجرد انتقال نمط التلامس نحو حافة السن، يرتفع الإجهاد الموضعي بشكل حاد. ويمكن أن يتطور التآكل حينها من التلميع إلى التنقر، والخدش الاحتكاكي، وتكسر الأسنان، وفي الحالات الشديدة، إلى كسور في الأسنان أو تلف المحامل. ويكون التوقف عند أول عرض عادةً أقل تعطيلًا من استبدال مجموعة تروس كاملة بعد انتشار الأضرار الثانوية.

ينبغي أن يبدأ التشخيص بالأدلة المستمدة من ظروف التشغيل بدلًا من الترس المفكوك وحده. تنقل التروس المخروطية العزم عبر أعمدة متقاطعة، لذلك قد يكون تلف الأسنان ناتجًا عن عيب في الترس، لكنه قد ينشأ أيضًا عن خلوص المحمل، أو تشوه المبيت، أو سماكة غير صحيحة للرقائق الضابطة، أو انحراف العمود، أو عدم كفاية التشحيم، أو حمل زائد عابر. وقد يؤدي استبدال الجزء المتضرر الظاهر فقط دون تحديد المصدر إلى تكرار نمط العطل نفسه بسرعة.

اقرأ نمط التلف قبل فك الأجزاء

نظف الأسنان المكشوفة بعناية وافحص جانبي الدفع والتباطؤ. احتفظ بالترس الصغير والترس المتزاوج محددين كطقم واحد. إذ تروي علاماتهما معًا قصة أكمل مما يستطيع أي مكوّن بمفرده إظهاره. سجل اتجاه الدوران، واتجاه الحمل، وحالة مادة التشحيم، وقياس الخلوص الجانبي، والخلوص المحوري للمحمل قبل العبث بالضبط.

قد يكون التلميع اللامع المتجانس عبر منطقة التلامس المصممة أمرًا طبيعيًا خلال فترة التليين. لكن الشريط الضيق الشبيه بالمرآة قرب طرف السن الداخلي أو الخارجي، أو قمته أو جانبه، يختلف عن ذلك. فهو يدل على أن الحمل يتركز على مساحة صغيرة جدًا. وهذا التمييز مهم لأن نمط التلامس قد يبدو مقبولًا دون حمل، بينما يتحرك بدرجة كبيرة تحت العزم.

• التنقر: تبدأ الحفر الصغيرة عادةً حيث يتجاوز إجهاد التلامس المتكرر قدرة السطح على مقاومة الكلال. قد تكون الحفر الأولية ضحلة ومنفصلة؛ أما الحفر الأكبر ذات الحواف المتقشرة فتشير إلى تقدم الكلال.
• الخدش الاحتكاكي أو التخديش: يشير التلطخ في اتجاه الانزلاق، أو التلون الأزرق أو البني، أو تمزق مادة السطح إلى فشل طبقة التشحيم، أو ارتفاع الحرارة، أو لزوجة زيت غير صحيحة، أو تركّز شديد للتلامس.
• الكسر عند طرف السن الداخلي أو الخارجي: غالبًا ما تصاحب الزوايا المتكسرة نمطًا خارج المركز. كما قد تتبع منطقة مكسورة واحدة حمل صدمة أو مواد غريبة أو خلوص تجميع غير صحيح.
• النتوءات الطولية: قد تنتج الخطوط المتكررة على طول مسار السن عن جسيمات كاشطة في مادة التشحيم، أو ترشيح ضعيف، أو تجميع ملوث، أو حطام متحرر بعد بدء تعطل مكوّن آخر.
• التشقق عند الجذر: قد تعكس الشقوق قرب منطقة التدوير حملًا زائدًا دوريًا في الانحناء، أو تشطيبًا رديئًا للجذر، أو مشكلة في الطبقة المقساة، أو حدث عزم مفاجئ. قد يكشف فحص الجسيمات المغناطيسية عن شقوق غير مرئية بعد التنظيف.

يستحق التآكل الكاشط اهتمامًا خاصًا لأنه قد يجعل كل سطح يبدو باهتًا بصورة متجانسة. افحص السدادة المغناطيسية، ووسائط المرشح، وزيت التصريف، وزوايا المبيت. الزغب الحديدي شائع بعد فترة تليين أولية قصيرة، لكن الرقائق أو الشظايا أو الرواسب الحبيبية الكثيفة تشير إلى تلف نشط. وقد يشير الحطام بلون البرونز بدلًا من ذلك إلى مشكلة في وردة دفع أو جلبة أو قفص محمل، وهي مشكلة قد تغيّر موضع الترس المخروطي قبل أن تظهر على أسنان الترس علامات عطل واضحة.

نمط التلامس هو قياس للموقع

يبقى اختبار مادة إظهار التلامس إحدى أكثر طرق تشخيص التروس المخروطية في علب التروس فائدة. ضع طبقة رقيقة ومتساوية على عدة أسنان، وأدر في اتجاه الحمل الطبيعي مع تطبيق مقاومة، ثم افحص بقعة التلامس الممسوحة على كلا الجانبين. تعطي كمية المادة الزائدة نمطًا عريضًا مضللًا، لذا ينبغي أن تكون الطبقة رقيقة بما يكفي لإظهار منطقة التلامس الحقيقية.

في زوج تروس متطابق بشكل صحيح، ينبغي أن يقع النمط ضمن حدود الأسنان وأن يبقى مستقرًا بدرجة معقولة بين جانبي الدفع والتباطؤ. يعتمد الموقع المستهدف الدقيق على تصميم الترس، واتجاه الحلزون، وترتيب التثبيت، والمواصفة الهندسية الأصلية. لا تدفع كل نمط نحو المركز الهندسي دون مرجع. فبعض التصاميم تستخدم عمدًا نمطًا منحرفًا لاستيعاب الانحراف أثناء الخدمة.

يعكس النمط القريب من قمة السن أو جذره عادةً تغيرًا في عمق تثبيت الترس الصغير. وغالبًا ما يرتبط النمط المتجه نحو طرف السن الخارجي أو الداخلي بضبط الخلوص الجانبي أو الحركة الجانبية للترس الحلقي. هذه اتجاهات تشخيصية وليست قواعد عامة؛ إذ يمكن لتغيير ضبط واحد أن يؤثر في كل من موضع النمط والخلوص الجانبي. اعمل وفق وثائق علبة التروس وأجرِ تغييرات صغيرة مسجلة بدلًا من تحريك عدة رقائق ضابطة دفعة واحدة.

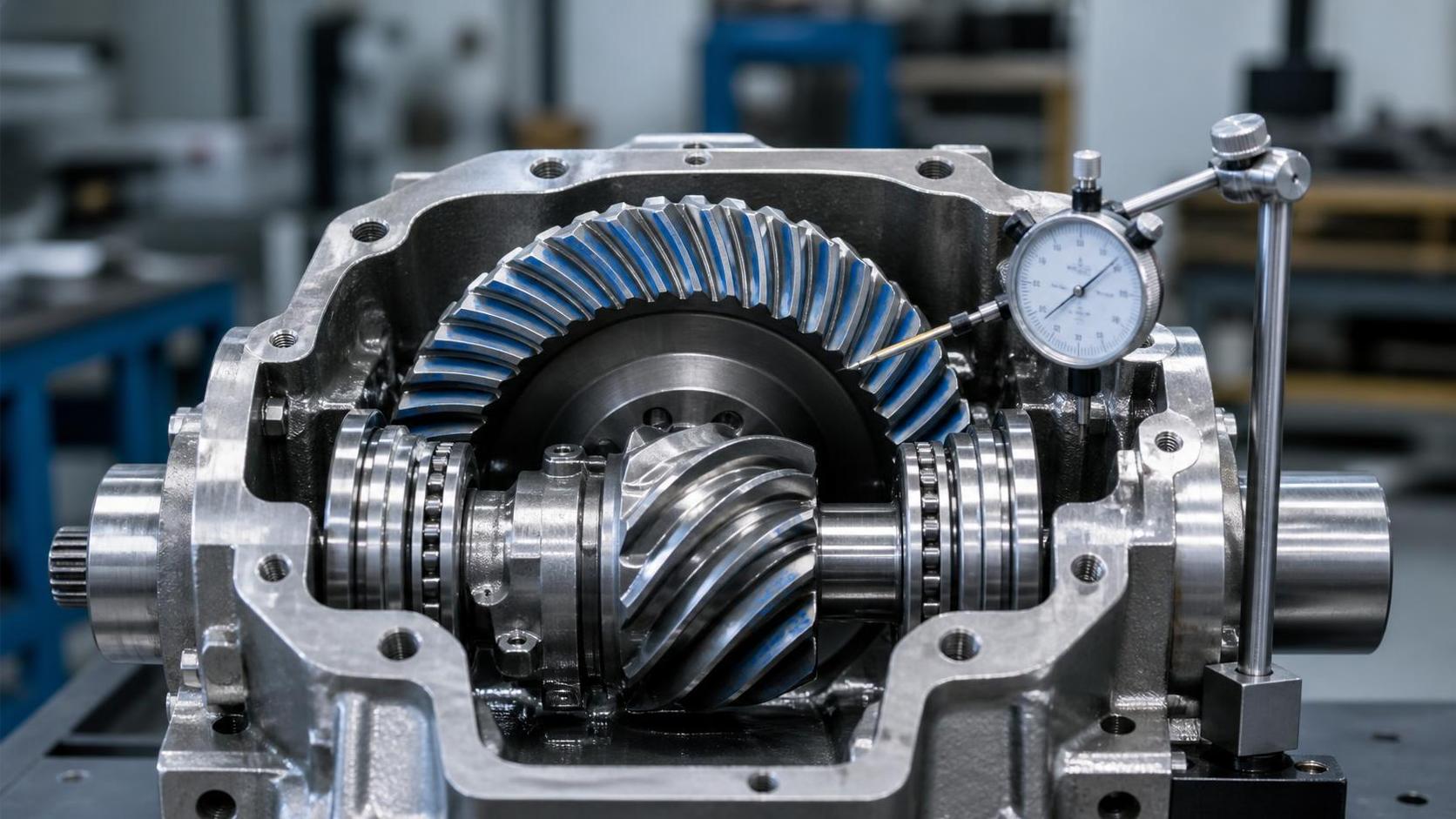

قارن نتيجة مادة إظهار التلامس بالخلوص الجانبي الفعلي المقاس في عدة مواضع زاوية. يمكن لمؤشر قياس موضوع عند القطر الخارجي للترس المُدار أن يكشف التباين حول المحيط. قد يدل التباين الكبير على لا مركزية الترس، أو وجود حطام بين حلقة المحمل وكتف المبيت، أو تلف أسطح التثبيت، أو تشوه تجاويف المبيت، أو تركيب مكوّن بصورة غير صحيحة. ولا يمكن لقراءة خلوص جانبي واحدة تحديد هذه الحالات.

افصل بين عدم المحاذاة وكلال السطح

يغير عدم المحاذاة موضع حمل أسنان الترس. أما كلال السطح فيصف ما يحدث بعد تكرار الإجهاد الموضعي بمرور الوقت. وغالبًا ما يظهران معًا، لكن الإجراء التصحيحي يختلف. سيفشل ترس بديل يحمل الخطأ نفسه في المحاذاة في منطقة مماثلة، حتى لو كانت جودة المادة والمعالجة الحرارية صحيحتين.

قس انحراف العمود الشعاعي وحركته المحورية بالقرب من موضع تثبيت الترس. يمكن لعمود مثني، أو واجهة وصلات مسننة متآكلة، أو مقعد مخروطي تالف، أو انحراف عند شفة أن يتسبب في خروج مخاريط القطر عن علاقتها الصحيحة. افحص مجاري المفاتيح، والقلاووظ المثبت، وصواميل القفل، والمباعدات، وسطح جلوس الترس بحثًا عن نتوءات أو تآكل احتكاكي. قد يبدو الترس الذي يُدفع فوق مقعد ذي نتوءات محكمًا رغم استقراره بميل طفيف.

تعد حالة المحامل مهمة بالقدر نفسه. تحدد المحامل الأسطوانية المخروطية، ومحامل التلامس الزاوي، وترتيبات التحميل المسبق الخاصة بها مواضع الترس الصغير والترس. قد يولد التحميل المسبق الزائد حرارة ويسرّع تدهور مادة التشحيم. أما التحميل المسبق غير الكافي فيسمح للعمود بالحركة تحت الحمل المتناوب، منتجًا نمط تلامس متغيرًا وصدمة عند دخول السن. ينبغي التعامل مع التخدد، أو تلف القفص، أو التقشر، أو مسارات المحامل المتغيرة اللون بوصفها مشكلة تموضع بالإضافة إلى كونها مشكلة محمل.

لا ينبغي أن يقتصر فحص المبيت على الشقوق المرئية. قس حجم التجويف واستدارته ومحاذاته حيث تتوافر المعدات المناسبة. افحص مقاعد حلقات المحامل بحثًا عن علامات دوران، وافحص أسطح الوصلات بحثًا عن مادة مانعة للتسرب محصورة، أو تراكم طلاء، أو تلف. في ترتيبات التطبيقات البحرية وطاقة الرياح، يمكن للانحراف الهيكلي الخارجي، وأحمال ذراع العزم، وتغيرات الحرارة أن تؤثر في هندسة المبيت. وفي محاور المركبات والمخفضات المدمجة، قد يتسبب غطاء مشوه أو مشابك غير مشدودة بشكل صحيح في تغيرات مماثلة.

لا تُشخّص عطل التشحيم بشكل خاطئ

كثيرًا ما يُعزى الخدش الاحتكاكي إلى «تروس رديئة»، حتى عندما تكون هندسة الترس سليمة. تحقق من درجة الزيت، وتوافق الإضافات، ومستوى التعبئة، ووظيفة فتحة التهوية، ودرجة حرارة التشغيل الفعلية. يمكن لفتحة تهوية مسدودة أن تضغط المبيت وتدفع الزيت للخارج عبر الأختام، مما يترك مجموعة التروس بمستوى زيت منخفض. قد يقلل دخول الماء من قوة طبقة التشحيم ويعزز حفر التآكل التي تتحول لاحقًا إلى مواقع كلال. وقد يمنع الرغو الزائد تكوّن طبقة تشحيم مستقرة ويجعل قراءات مستوى الزيت غير موثوقة.

ضع في الاعتبار كيفية وصول مادة التشحيم إلى منطقة التعشيق. تعتمد أنظمة الرش على سرعة الترس ومستوى الزيت والحواجز الداخلية. وتعتمد الأنظمة المضخوخة على سلامة الخطوط، واتجاه الفوهة، وحالة المرشح، والتدفق. أثناء التشغيل بسرعة منخفضة وعزم مرتفع، قد يتطلب نظام زيت مصممًا لسرعة دوران أعلى اهتمامًا خاصًا. ويدعم ظهور خدش احتكاكي نظيف قرب الأجزاء ذات الانزلاق العالي من الأسنان، مقترنًا بتلون حراري وقليل من الحطام الكاشط، إجراء تحقيق في طبقة التشحيم.

تسلسل فحص مضبوط

ابدأ بالسجل الذي لا يزال من الممكن التحقق منه: بداية الضوضاء، وأي تغيير للزيت، أو حدث حمل زائد، أو استبدال محمل، أو أعمال أختام، أو ضبط أُجري قبل وقت قصير من ظهور العرض. ثم اعزل خط نقل الحركة حيثما كان ذلك عمليًا. قد تُخطأ عيوب جانب الإدخال على أنها ضوضاء تروس مخروطية لأن الاهتزاز ينتقل عبر المبيتات والأعمدة.

1. اجمع أدلة الزيت والمرشح قبل تصريف الوحدة أو غسلها. ضع ملصقات على العينات حسب علبة التروس وساعات التشغيل إن كان هذا السجل موجودًا.
2. قس الاهتزاز ودرجة الحرارة في ظروف التشغيل نفسها التي يُسمع فيها العطل. تحتاج علبة التروس الهادئة عند الخمول والصاخبة تحت العزم إلى تقييم تحت الحمل.
3. قس الخلوص الجانبي في عدة مواضع، ثم افحص الحركة المحورية والشعاعية للعمود. سجل موقع الأداة واتجاهها لتكون القياسات اللاحقة قابلة للمقارنة.
4. ضع مادة إظهار التلامس وأدر مجموعة التروس في كلا الاتجاهين مع مقاومة. صوّر نمطي الدفع والتباطؤ قبل تغيير الرقائق الضابطة أو إعدادات المحامل.
5. فك الأجزاء بالترتيب، مع الاحتفاظ بحزم الرقائق الضابطة والمباعدات ومكونات المحامل حسب موضعها. تؤدي خلط حزم الرقائق الضابطة إلى محو الأدلة وتجعل إعادة التجميع أقل موثوقية.
6. افحص أسنان التروس، ومسارات المحامل، والمقاعد، والأختام، والوصلات المسننة، والمشابك، وتجاويف المبيت. حدد ما إذا كان التلف قد بدأ عند التعشيق أو محامل الدعم أو نظام التشحيم.

عند حدوث كسر في الأسنان، اجمع كل الشظايا التي يمكن الوصول إليها. فقد تتسبب شظية مفقودة في تلف الأسنان المجاورة والمحامل ومضخات الزيت والمرشحات. قبل تركيب أجزاء بديلة، اغسل المبيت والخطوط وفقًا لما يناسب نظام التشحيم، ونظف الأسطح المغناطيسية، وافحص المناطق التي يمكن أن يبقى الحطام محصورًا فيها. قد يؤدي تركيب تروس جديدة في مبيت ملوث إلى تخديش جوانب الأسنان الجديدة في أول دوران.

يجب أن تحافظ قطع الغيار على علاقة مجموعة التروس

تُصنع تروس المخروطية الحلزونية وأعضاء التروس من نوع الهيبويد عادةً وتُجلخ كأزواج متطابقة. قد يؤدي استبدال ترس صغير بترس مُدار غير متطابق إلى نمط تلامس غير صحيح، حتى لو بدا أن الوحدة، وعدد الأسنان، والأبعاد الخارجية متشابهة. تحقق من تعريف القطعة، واتجاه الحلزون، وعائلة زاوية الضغط، والنسبة، ومسافة التثبيت، وعرض الوجه، وواجهة العمود، واتجاه الدوران المقصود. قد لا يكون مكوّن ترس مخروطي في علبة تروس مشابه ظاهريًا قابلًا للاستبدال المتبادل.

ينبغي أن تتوافق متطلبات المواد والمعالجة الحرارية مع ظروف التشغيل. تُختار عادةً فراغات الفولاذ السبائكي المطروق عند الحاجة إلى قوة دورية عالية، يتبعها تشغيل آلي مضبوط، وتوليد الأسنان، ومعالجة حرارية، وتشطيب نهائي مناسب للتصميم. يؤثر عمق الطبقة المقساة، وخصائص القلب، وتشطيب الأسنان، والتحكم بالأبعاد جميعها في مقاومة الكلال، لكن الترس لا يمكنه التعويض عن خط مركز عمود غير مستقر أو ترتيب محامل معيب.

عندما تحتوي علبة التروس على أنواع متعددة من التعشيق، راجع مسار القدرة بالكامل. يمكن لمرحلة أعمدة متوازية متآكلة أن تدخل حطامًا أو اهتزازًا التوائيًا يؤثر في المرحلة المخروطية. وفي نواقل الحركة ذات الصلة، ينبغي أيضًا فحص الترس الحلزوني البديل للتأكد من النسبة الصحيحة واتجاه الحلزون وملاءمة التجويف ومتطلبات الخلوص الجانبي، بدلًا من اختياره بناءً على القطر الاسمي وحده.

أثناء التجميع، أزل فقط الحد الأدنى من المادة اللازمة لإزالة النتوءات؛ ولا تلمع الأسطح الوظيفية أو تغير مقاطع الأسنان المقساة. استخدم أدوات قياس معايرة، وإجراءات الشد المحددة، ومادة تشحيم تجميع نظيفة، وأهداف التحميل المسبق والخلوص الجانبي الصحيحة الواردة في رسم علبة التروس أو وثائق الصيانة. بعد كل ضبط، أعد فحص الخلوص الجانبي ونمط التلامس. يجب أن يتضمن التحقق النهائي دورانًا سلسًا عبر عدة لفات، وعدم وجود نقاط ضيقة، والتأكد من أن وسائل القفل وممرات التشحيم آمنة.

الظروف التي تسبب أعطالًا متكررة

غالبًا ما يتبع تآكل الأسنان المتكرر إصلاحًا غير مكتمل. تشمل الأمثلة الشائعة تركيب تروس جديدة مع الإبقاء على مسار محمل منقر، أو إعادة استخدام رقائق ضابطة مسحوقة، أو تجاهل مقعد مبيت مرتخٍ، أو ضبط الخلوص الجانبي عند موضع ترس واحد فقط. ومن المشكلات المتكررة الأخرى قياس علبة تروس باردة بعد عطل لا يحدث إلا عند درجة حرارة التشغيل. يمكن للتمدد الحراري أن يغير التحميل المسبق للمحامل وموضع الترس، خاصةً عندما تستخدم الأعمدة والمبيتات مواد مختلفة أو عندما تؤثر مصادر حرارة خارجية في أحد جانبي علبة التروس.

يمكن للمناولة والنقل أيضًا تغيير تجميعة تروس دقيقة. احمِ جوانب الأسنان من الصدمات، وأبقِ التروس المتطابقة معًا، وامنع التآكل أثناء التخزين، وتجنب تكديس المكونات بحيث تلامس الأسنان أسطحًا صلبة. قبل التركيب بعد تخزين طويل، افحص حالة المادة الحافظة وتلف التغليف والأسطح المشغلة المكشوفة. لا ينبغي تجاهل بقع الصدأ على جانب السن إذا كانت تقع ضمن منطقة التلامس المقصودة.

يوثق الإصلاح المستقر بالقياسات لا بالافتراضات: موقع التلف الأصلي، ونتائج الحطام، وحالة المحامل، وتباين الخلوص الجانبي، ونمط التلامس، وتغييرات الرقائق الضابطة، والإعدادات النهائية. يجعل هذا السجل نتائج الاهتزاز أو الزيت اللاحقة أسهل في التفسير، ويمنع فقدان سجل الضبط عند فتح علبة التروس مرة أخرى. تعتمد موثوقية التروس المخروطية على بقاء نظام التعشيق الكامل في موضعه، وتزويده بمادة تشحيم نظيفة، وتشغيله ضمن ظروف الحمل والسرعة التي صُمم من أجلها.
