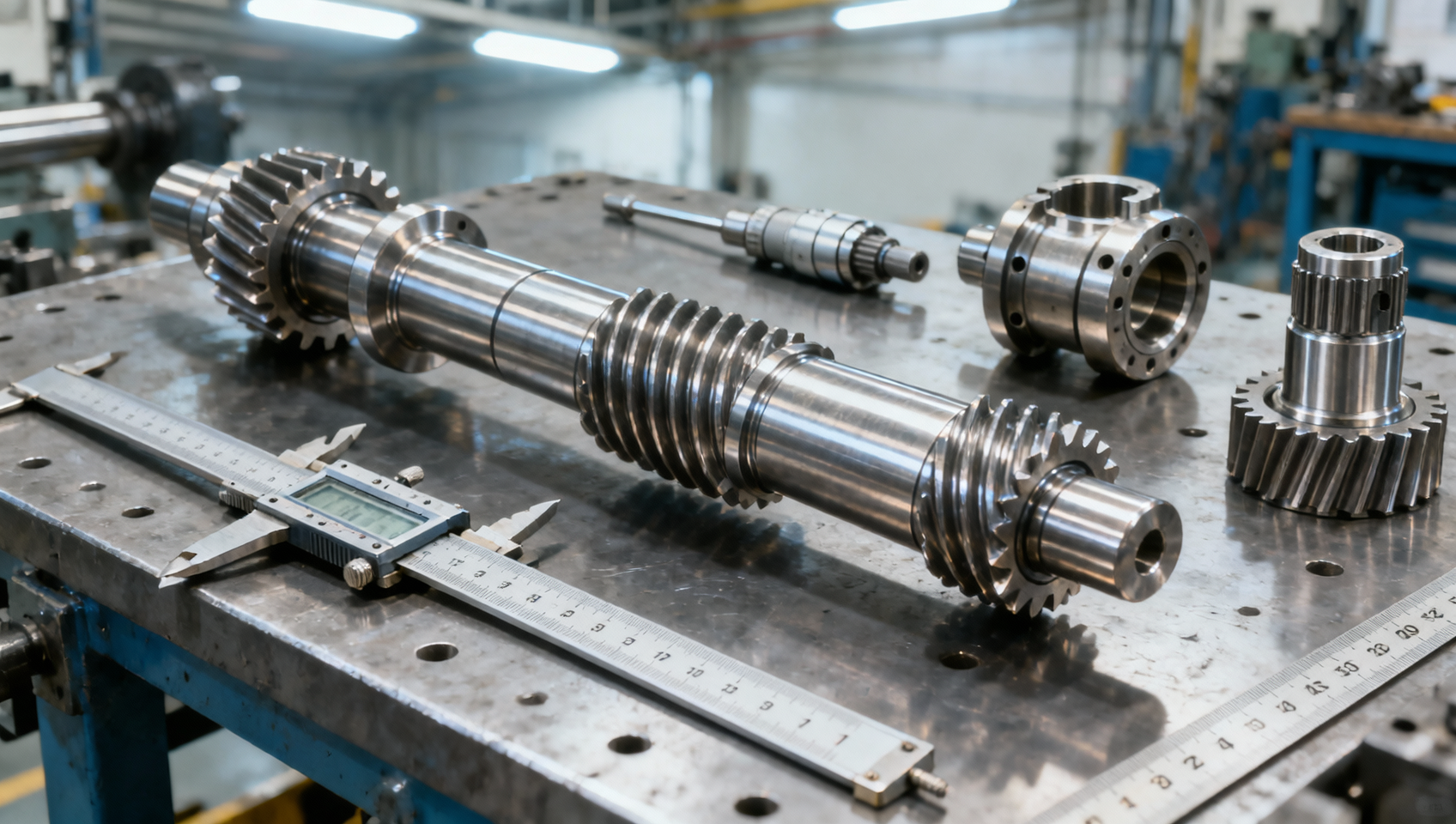

كيفية قياس عمود مسنن بـ 12 سنًا قبل طلب بديل

قد يبدو العمود البديل صحيحًا عند فحصه على طاولة العمل، لكنه قد يفشل عند التركيب. يحدث ذلك كثيرًا مع المكونات المسننة لأن عبارة «12 سنًا» تحدد فقط عدد الأسنان أو البروزات حول العمود. وهي لا تحدد شكل السن أو القطر أو فئة الملاءمة أو الطول أو المعالجة الحرارية أو خصائص النهايات أو طريقة تموضع العمود داخل التجميعة.

قبل طلب عمود مسنن بديل بـ 12 سنًا، قِس الجزء القديم بطريقة منهجية وافحص المكوّن المتزاوج في الوقت نفسه. يساعد سجل القياسات الصحيح على منع مشكلة صيانة مألوفة: عمود يبدأ بالدخول في المحور لكنه لا يستقر في موضعه، أو جزء به خلوص ارتدادي مفرط، أو وصلة مسننة تتآكل بسرعة تحت الحمل.

لا يقتصر الهدف العملي على جمع الأبعاد فحسب، بل يتمثل في تحديد الواجهة الوظيفية: كيفية نقل العزم، وكيفية تمركز العمود، وموضع التحكم في الوضع المحوري، وما إذا كان المكوّن القديم قد تآكل بدرجة تجعل القياس المباشر غير موثوق.

لا تتعامل مع «12 سنًا» على أنها مواصفة كاملة

يمكن استخدام تصميم ذي 12 سنًا في نُظم نقل الحركة بالسيارات، والمعدات الزراعية، وعلب تخفيض السرعة، وأنظمة الدفع البحرية، والآلات الصناعية، وأنظمة نقل طاقة الرياح. قد يحتوي عمودان كلاهما على 12 سنًا، ومع ذلك لا يكونان متوافقين لأن أحدهما يستخدم بروفايلًا حلقيًا والآخر يستخدم بروفايلًا مستقيم الجوانب. وقد يختلفان أيضًا في زاوية الضغط، أو الموديول أو الخطوة القطرية، أو هندسة الجوانب، أو سُمك السن، أو شكل الجذر، أو القطر الأكبر والأصغر.

التعشيق الخارجي ليس سوى جزء واحد من الوصلة. كما يجب مراعاة التعشيق الداخلي في ترس أو قارنة أو شفة أو محور أو جلبة منزلقة. إذا تعطل العمود بسبب تلف الجزء المتزاوج، فإن استبدال العمود وحده قد ينقل المشكلة مباشرة إلى المكوّن الجديد.

قاعدة مفيدة وبسيطة: عدّ الأسنان، لكن لا تطلب القطعة اعتمادًا على العدد وحده. يحتاج المورد عادةً إلى رسم أبعادي، أو صور واضحة، أو عينة، أو قياسات مأخوذة من العمود والجزء المتزاوج معه كليهما.

جهّز العمود قبل القياس

أزل الشحم ورقائق الصدأ والطلاء والنتوءات من المنطقة المسننة. قد تكون الفرشاة السلكية مناسبة لإزالة التلوث غير المتماسك، لكن تجنب الجلخ العنيف على الجوانب. فقد يغير الأسطح ذاتها التي تحتاج إلى تقييم. نظف العمود بمذيب مناسب، وجففه، وافحصه تحت إضاءة جيدة.

ابحث عن الأسنان الملتوية، والجوانب المصقولة، والتنقر، وتآكل الاحتكاك الدقيق، والشقوق قرب نهاية التعشيق، والحافة البارزة عند أي من طرفي منطقة التداخل. لا يكون التآكل متساويًا دائمًا. ففي منظومة دفع اتجاهية، قد يكون الجانب المحمل أكثر تآكلًا بشكل واضح من الجانب المقابل. قِس في عدة مواضع حول المحيط وعلى طول التعشيق بدلًا من الاعتماد على قراءة واحدة مريحة.

لأغلب القياسات الميدانية، جهّز قدم ورنية أو قدم قياس رقمية، وميكرومترًا خارجيًا، ومقياس عمق، ومسطرة فولاذية، ومقياس خطوة اللولب عند الحاجة، وقلم تعليم، وكاميرا، ودفتر ملاحظات. قد يلزم استخدام مقياس تعشيق، أو مقارن بصري، أو آلة قياس إحداثية، أو أداة فحص مخصصة عندما تكون دقة البروفايل أو قابلية التبادل أمرًا حاسمًا. تُفيد القدم ذات الورنية في الأبعاد الأولية، لكنها ليست الأداة الأفضل لتأكيد ملاءمة تعشيق دقيقة.

سجّل القياسات التي تحدد البديل

ابدأ بتأكيد عدد الأسنان. علّم سنًا واحدًا بقلم طلاء، ثم عدّ بعناية حول المحيط الكامل. في عمود خارجي مسنن بـ 12 سنًا، عدّ الأسنان البارزة وليس الأخاديد بينها. إذا كانت أسنان العمود القديم متكسرة أو شديدة التآكل، فقارنها بالتعشيق الداخلي أو بأي رسم متاح قبل افتراض العدد.

بعد ذلك، سجّل الأبعاد التالية بالمليمتر ما لم تستخدم وثائق المعدات الأصلية بوضوح نظامًا آخر:

• القطر الأكبر: أكبر قطر عبر قمم أسنان التعشيق المتقابلة.
• القطر الأصغر: أصغر قطر يُقاس عبر الجذور بين الأسنان.
• طول التعشيق: الطول المحوري الكامل للأسنان القابلة للاستخدام، باستثناء الشطفات ما لم تتداخل مع الجزء المتزاوج.
• الطول الكلي للعمود: يُقاس من وجه نهاية محدد إلى وجه النهاية المقابل.
• حالة الجذر والقمة: دوّن ما إذا كانت الأسنان ذات شكل مسطح أو مستدير أو معدل.
• سُمك السن وعرض الفراغ: عند توفر الأدوات وإمكانية الوصول، قِس هذين البعدين في موضع محدد.
• الانحراف أو الانحناء: مهم بصفة خاصة للأعمدة التي تدور بسرعة أو تحمل موانع تسرب ومحامل.

بالنسبة إلى القطر الأكبر، خذ قراءات في أكثر من موضع زاوي. إذا اختلفت أعلى القراءات بصورة ملحوظة، فقد يكون التعشيق متآكلًا أو مشوهًا أو غير متحد المركز فعليًا. وبالنسبة إلى القطر الأصغر، استخدم طريقة مناسبة تصل إلى الجذور دون الارتكاز على أنصاف الأقطار أو الأسطح المتضررة. قد يؤدي وضع فك القدمة بشكل غير صحيح في الجذر إلى قيمة مضللة.

دوّن أيضًا بدقة موضع أخذ كل قياس. إن عبارة «القطر الأكبر: 35.8 mm» أقل فائدة من عبارة «تم قياس القطر الأكبر قرب طرفي التعشيق، مع ظهور صقل واضح للجوانب في القسم الأوسط». يتيح السياق للمصنع تقدير ما إذا كان الرقم يمثل الهندسة الأصلية أم حالة متآكلة.

قِس الخصائص خارج منطقة التعشيق

تأتي أخطاء الطلبات الكثيرة من التركيز على الأسنان فقط. فقد يحتوي العمود على أكتاف، ومقاعد محامل، وأسـطح مانع التسرب، وأخاديد حلقات التثبيت، ومجاري مفاتيح، ونهايات ملولبة، وثقوب عرضية، وممرات زيت، وقلاوظ تثبيت، أو شفة. ويمكن لكل خاصية أن تتحكم في موضع التجميع أو مسار الحمل.

استخدم مرجعًا ثابتًا عند قياس المواقع المحورية. على سبيل المثال، اختر وجه التثبيت أو وجه نهاية محددًا بوضوح، ثم قِس المسافة إلى بداية التعشيق ونهايته والكتف والأخدود ومقعد المحمل. لا يلزم أن يكون الرسم التخطيطي رسمًا هندسيًا رسميًا؛ بل يحتاج فقط إلى مناظر وأبعاد كافية لإزالة الالتباس. صوّر العمود بجانب مسطرة، ثم أضف صورًا مقرّبة لكلا الطرفين وللمنطقة المتضررة.

حدّد شكل السن بدلًا من تخمينه

لا يمكن تحديد بروفايل التعشيق بشكل موثوق من عدد الأسنان والقطر الخارجي وحدهما. تمتلك التعشيقات الحلقية جوانب أسنان منحنية قائمة على هندسة حلقية. أما التعشيقات مستقيمة الجوانب فلها جوانب مستقيمة إلى حد كبير في المقطع. وتختلف طرق قياسها ومتطلبات تزاوجها.

من السهل بصفة خاصة تخمين زاوية الضغط بصورة خاطئة. وينبغي الحصول عليها من رسم أصلي، أو معلومات قطعة OEM، أو تعيين معيار معروف، أو فحص احترافي للبروفايل. لا تحسب زاوية الضغط من قياس واحد بالقدمة. وينطبق الحذر نفسه على الموديول والخطوة القطرية وفئة الملاءمة. قد يتمكن المورد من إجراء هندسة عكسية للشكل الهندسي من عينة، لكن الأجزاء المتآكلة تتطلب المقارنة بالمكوّن المتزاوج أو بسجلات التصميم.

عندما يعمل العمود في علبة تروس عالية العزم، فإن تفاصيل البروفايل ليست شكلية. فنمط التلامس المقصود للجوانب يوزع الحمل على عدة أسنان. وقد يركز البروفايل غير المتطابق جيدًا التلامس قرب حافة، ويؤدي إلى خلوص ارتدادي غير طبيعي، ويسرّع تآكل الاحتكاك الدقيق أو تلف الأسنان.

افحص التعشيق الداخلي قبل إلقاء اللوم على العمود

إن أمكن، قِس أو افحص التعشيق الداخلي المتزاوج. تحقق مما إذا كان يجب أن ينزلق العمود الجديد بحرية، أو أن يلائم بخلوص مضبوط، أو أن يستقر بإحكام بعد التجميع. قد تستخدم وصلة عمود نقل منزلقة وتعشيق علبة تروس ثابت خلوصات وظيفية مختلفة حتى عندما تبدو أبعادها المرئية متشابهة.

يتمثل الفحص الميداني السريع في تنظيف المحور والبحث عن حواف أسنان معقوفة، ومناطق صقل غير متساوية، وشقوق، وشطفات إدخال مشوهة، وبقايا احتكاك دقيقة حمراء بنية. تُعد الحركة الدورانية المفرطة بين العمود القديم والمحور علامة تحذير، لكنها لا تحدد أي المكوّنين خارج حدود التفاوت. وفي بعض أعمال الإصلاح، ينبغي تقييم الجزأين كمنظومة واحدة.

وينطبق المبدأ نفسه على المكونات المحيطة بالتعشيق. فإذا كان مقعد المحمل مفككًا، أو كان سطح مانع التسرب مخدوشًا، أو كان خرج علبة التروس غير محاذٍ، فقد يتعرض العمود البديل للفشل المبكر نفسه. لذلك ينبغي أن يتضمن القياس سياق الفشل: اتجاه الحمل، وحالة التشحيم، وسرعة التشغيل، والاهتزاز، وأحداث الصدمة، وأي تغييرات حديثة في الآلة.

يجب أن تتوافق المادة ومسار الحدادة والتشغيل الآلي مع ظروف الخدمة

لا يكفي التطابق الأبعادي وحده لعمود ينقل عزمًا متكررًا. يحتاج البديل إلى متطلبات مادة ومعالجة حرارية مناسبة للتطبيق، إلى جانب تشغيل آلي مضبوط لجوانب التعشيق والأسطح الوظيفية. يجب أن تأتي هذه التفاصيل من الرسم أو معلومات OEM أو مراجعة فنية لظروف العمل، وليس من افتراض قائم فقط على مظهر الجزء القديم.

بالنسبة لمكونات عمود نقل الحركة والتروس المطروقة، يمكن أن يؤثر الشكل الابتدائي في تدفق المادة، وبدل التشغيل الآلي، واتساق الجزء النهائي. وفي التجميعات التي تجمع بين الأعمدة والتروس ومكونات نقل الحركة الحلقية الشكل، قد تكون الحلقة المطروقة المحددة بشكل صحيح جزءًا من حل المكونات الأوسع، لكن ينبغي مراجعة أبعادها وحالة مادتها فيما يتعلق بمسار الحمل الكامل بدلًا من اختيارها بمعزل عن ذلك.

تعمل شركة لياوتشنغ جيوتشنغ لقطع غيار السيارات المحدودة في مجال المطروقات الدقيقة والمكونات المرتبطة بالتروس المشغلة آليًا، بما في ذلك أعمدة نقل الحركة والأعمدة المسننة لتطبيقات علب تروس السيارات والآلات والأنظمة البحرية وطاقة الرياح. يجمع إعدادها التصنيعي بين الحدادة الدقيقة والمعالجة الميكانيكية داخل مصنع تبلغ مساحته 8,000 متر مربع، بدعم من موظفي الهندسة والجودة. وفي أعمال الاستبدال، تكتسب هذه التركيبة أهمية لأن النقاش يمكن أن يتجاوز قطر العمود الأساسي ليشمل بدل الحدادة، ومراجع التشغيل الآلي، وفحص التعشيق، وحالة الأجزاء المرتبطة.

ما الذي يجب إرساله مع طلب البديل

أفضل حزمة طلب هي سجل فني قصير لكنه كامل. أدرج الشركة المصنعة للآلة وطرازها إذا كانا معروفين، ورقم القطعة الأصلي، وموضع التطبيق، وعدد الأسنان، وقراءات القطر الأكبر والأصغر، وطول التعشيق، والطول الكلي، وجميع خصائص النهايات الحرجة. اذكر ما إذا كان العمود خارجيًا أو داخليًا، وثابتًا أو منزلقًا أثناء الخدمة، وما إذا كان يعمل في علبة تروس مشحمة بالزيت أو في بيئة مكشوفة.

أضف صورًا من عدة زوايا وأظهر الجزء المتزاوج كلما أمكن. إذا انكسر العمود، فأدرج صورًا للكسر واشرح أعراض التشغيل قبل الفشل. ويمكن للمورد عندئذ تحديد الأسئلة التي قد لا تجيب عنها القياسات وحدها، مثل ما إذا كان الكتف سطح تموضع، أو ما إذا كانت الشطفة وظيفية، أو ما إذا كان تآكل التعشيق قد أبطل أبعاد الأسنان المقاسة.

تجنب الإبلاغ عن الأبعاد المقربة باعتبارها قيم تصميم دقيقة. فالقراءة المأخوذة من عمود متآكل دليل وليست بالضرورة المواصفة الأصلية. ومن الأفضل ذكر الأداة المستخدمة، وتقديم عدة قراءات، والإشارة إلى عدم اليقين بدلًا من تقديم رقم واحد واثق لكنه غير دقيق.

فحص نهائي قبل الاعتماد

قبل اعتماد البديل، قارن الرسم المقترح أو التأكيد الأبعادي برسم القياسات الأصلي. تحقق من عدد الأسنان، وأساس البروفايل، والأقطار، وطول التداخل القابل للاستخدام، واتجاه العمود، والأكتاف، واللوالب، والأخاديد، وأي مواضع للمحامل أو موانع التسرب. أكد أي طرف هو أي طرف؛ إذ يمكن تصنيع عمود معكوس في الرسم بدقة ومع ذلك يكون غير قابل للاستخدام.

ينتج قرار الاستبدال الأكثر أمانًا من مطابقة الواجهة الكاملة، وليس من مطابقة بُعد مرئي واحد. قِس العمود المسنن بـ 12 سنًا بعناية، وافحص المحور المتزاوج، ووثّق التآكل، واطلب توضيحًا كلما كان شكل السن أو الملاءمة غير مؤكدين. وعادةً ما يكون هذا الجهد الإضافي أقل إرباكًا بكثير من اكتشاف عدم التطابق أثناء إعادة التجميع.
