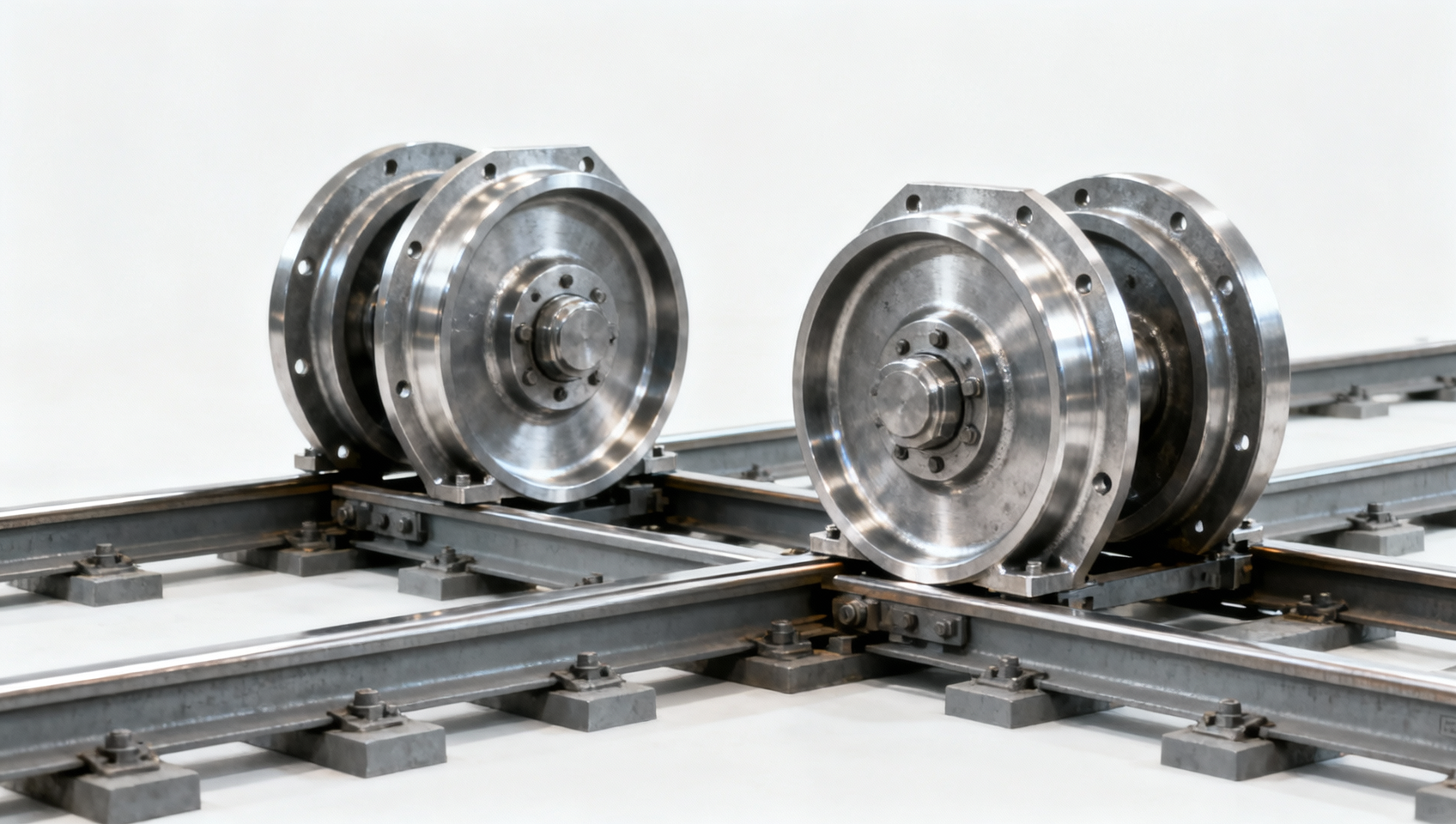

لماذا تنحرف العجلات الفولاذية ذات الحواف على أنظمة السكك المتوازية — وما الذي يعالج ذلك فعليًا

إن انحراف العجلات الفولاذية ذات الحواف في أنظمة السكك المتوازية ليس مجرد انجراف بسيط في المحاذاة، بل هو عرض لتراكم إجهاد ميكانيكي في موضع لا ينبغي أن يتراكم فيه. وبالنسبة لفنيي صيانة ما بعد البيع، يشير هذا السلوك إلى وجود ما يضعف سلامة النظام بشكل فعلي: زيادة الاحتكاك عند واجهة الحافة والسكة، وأحمال غير متماثلة على المحامل، وتآكل مبكر للسكك، وفي الحالات الشديدة، خروج العجلة عن السكة تحت الحمل أو التسارع. إن تجاهل ذلك قد يؤدي إلى فشل متسلسل، ليس فقط في مجموعة العجلة، بل أيضًا في مكونات مجموعة نقل الحركة المتصلة في اتجاه المصب.

السؤال المباشر ليس: «كيف أعيد ضبطها بالرقائق؟» بل هو:هل هذا الانحراف مستقر أم يتفاقم؟ هل يتكرر عبر عدة عجلات أم يقتصر على موضع واحد؟ وهل يظهر مجددًا خلال ساعات بعد التصحيح؟ تحدد هذه الفروقات ما إذا كنت تتعامل مع خلل في التركيب (يمكن إصلاحه خلال 20 دقيقة) أو حالة منهجية (تتطلب مسحًا للسكك أو تقييمًا للإطار أو إعادة معايرة لخط نقل الحركة). وفيما يلي الأسباب الجذرية الأربعة التي نتحقق منها دائمًا أولًا، مرتبة حسب التكرار والتأثير الميداني، وما يتطلبه كل منها من سير عملك التشخيصي.

اختلال محاذاة السكك: السبب الأكثر شيوعًا — ولكنه ليس واضحًا دائمًا

تفترض أنظمة السكك المتوازية استقامة طولية مثالية ومسافة جانبية ثابتة. لكن عمليًا، تهبط السكك بشكل غير متساوٍ بمرور الوقت، خصوصًا على القواعد الخرسانية ذات انضغاط التربة التفاضلي أو بالقرب من فواصل التمدد الحراري. ويمكن لانحراف لا يتجاوز 0.15 mm/m في الارتفاع أو 0.2 mm في إزاحة خط المنتصف بين السكتين أن يسبب انحرافًا ملحوظًا في العجلات ذات الحواف التي تعمل بسرعات تتجاوز 0.3 m/s.

والأهم أن الفحص البصري نادرًا ما يكشف ذلك. فقد يُظهر ميزان التسوية الموضوع عبر السكتين قراءة «مستوية» بينما يخفي التواءً أو تقوسًا طفيفًا. الفحص الموثوق هو استخدام جهاز تتبع ليزري دقيق أو خيط معاير مرجعي إلى نقاط إسناد ثابتة عند طرفي المسار، وليس إلى هياكل المعدات المجاورة. وإذا كان الانحراف يرتبط مباشرة بمقطع محدد من السكة (على سبيل المثال، يزداد باستمرار بين الدعامتين #3 و#4)، فإن إعادة محاذاة السكة، لا استبدال العجلة، هي الحل الدائم الوحيد.

أخطاء تركيب العجلات: تسلسل الشد أهم من عزم الربط

تُركب العجلات الفولاذية ذات الحواف عادةً على محامل بكرية مخروطية موضوعة داخل حوامل محامل أو حاويات تثبيت بشفة. وهنا، غالبًا ما ينشأ الانحراف ليس من جودة المحمل، بل من طريقة تثبيت العجلة أثناء التركيب. إن شد صامولة التثبيت بإفراط قبل تثبيت الحلقة الداخلية بالكامل على كتف العمود يخلق تحميلًا مسبقًا محوريًا يشوه هندسة الحلقة الخارجية. وتحت الحمل، يجبر هذا التشوه العجلة على الميل قليلًا، بحيث تسير حافتها أعلى على أحد جانبي السكة.

نرى ذلك غالبًا عندما يستخدم الفنيون مفاتيح الصدمات دون التحقق من الاستقرار النهائي في موضع التثبيت. والحل إجرائي: شد الصامولة يدويًا حتى تزداد المقاومة بشكل حاد، ثم أدر العجلة 5–6 دورات كاملة مع تطبيق ضغط محوري خفيف باتجاه الكتف. عندها فقط طبّق عزم الربط النهائي باستخدام مفتاح عزم، لا أداة صدم. يؤدي تجاوز خطوة التدوير إلى ترك فجوات مجهرية تنضغط بشكل غير متوقع تحت الحمل الديناميكي.

أنماط تآكل المحامل التي تحاكي فشل المحاذاة

لا يفشل المحمل البكري المخروطي المتآكل دائمًا بشكل كارثي. ففي كثير من الأحيان، يتطور فيه تآكل غير متماثل في الجلبة أو المخروط، خاصةً إذا كان غير محاذى أثناء التركيب الأولي أو تعرض لأحمال صدمية متكررة. ويؤدي هذا التآكل إلى تأثير «التأرجح»: تميل العجلة قليلًا تحت الحمل، ثم تعود إلى قرب المركز عند إزالة الحمل. ما العلامة الدالة؟ انحراف يتغير مع الحمل المطبق أو اتجاه الحركة، وآثار تلامس للحافة تتركز في ربع واحد من سطح السكة.

لا تفترض أن استبدال المحمل وحده يحل المشكلة. قِس تجويف الحاوية للتحقق من عدم الاستدارة (>0.03 mm tolerance)، وافحص انحراف العمود عند موضع تثبيت المحمل (<0.02 mm TIR). وإذا تجاوز أي منهما المواصفات، فإن استبدال المحمل دون معالجة الحاوية أو العمود سيؤدي إلى تكرار الانحراف نفسه خلال أسابيع.

تشوه الإطار أو الدعامات: عندما يتغير الأساس

هذا السبب نادر، لكنه ذو عواقب كبيرة. ففي أنظمة مناولة المواد للخدمة الشاقة (مثل عربات نقل الأفران أو جسور CNC الكبيرة)، قد تتسبب الأحمال الدورية طويلة الأمد في إجهاد هياكل الدعم الملحومة. ويغير هبوط بمقدار 0.5 mm في عضو عرضي على امتداد 3-meter زاوية السكة الفعلية بالقدر الكافي لإحداث انحراف مستمر، حتى لو ظلت السكك نفسها مستقيمة.

شخّص ذلك من خلال فحص الخلوص بين العجلة والسكة عند نقاط متعددة على طول المحور نفسه عندما يكون النظام غير محمل وتحت الحمل. وإذا تغير الخلوص بأكثر من 0.3 mm بين الحالتين، واجتازت فحوص محاذاة السكك، فاشتبِه في انثناء هيكلي. أكّد ذلك بقراءات مقاييس الانفعال على اللحامات الحرجة أو باختبار السُمك بالموجات فوق الصوتية في مناطق الإجهاد العالي.

ما الذي لا يسبب الانحراف عادةً (ولماذا يجب أن تتوقف عن فحصه)

•اختلافات صلادة مادة العجلة: تخضع العجلات الفولاذية المطروقة ذات الحواف الحديثة (مثل المستخدمة في أنظمة النقل الدقيقة المدفوعة بالتروس) لمعالجة حرارية ضمن نطاقات صلادة دقيقة (HRC 45–52). لا تسبب الفروقات الطفيفة بين الدُفعات انحرافًا، بل العيوب المعدنية الجسيمة فقط (مثل المارتنسيت غير المراجع) قد تفعل ذلك، وهي تظهر على شكل تشقق أو تقشر، لا ميل تدريجي.

•«الحواف المتآكلة» نتيجة التشغيل العادي: يحدث تآكل الحافة شعاعيًا لا محوريًا. تقلل الحافة المتآكلة هامش التوجيه الجانبي، لكنها لا تسبب انحرافًا ما لم تقترن بسبب جذري آخر (مثل اختلال محاذاة السكة الذي يدفع العجلة إلى المنطقة المتآكلة).

•رد فعل عزم مجموعة نقل الحركة وحده: رغم أن العزم يمكن أن يؤثر في تحميل العجلة، فإن أنظمة السكك المتوازية المصممة بصورة صحيحة تعزل القوى الدورانية عن المحاذاة الجانبية. ولو كان العزم هو المحرك الأساسي للانحراف، لرأيت اتجاه انحراف متطابقًا في جميع العجلات المدفوعة، لكن البيانات الميدانية تُظهر أن الانحراف غالبًا ما يكون خاصًا بعجلة معينة وغير متسق عبر المحاور المتطابقة.

بروتوكول التصحيح العملي (مختبر ميدانيًا)

1.العزل: افصل دخل القيادة. أدر كل عجلة يدويًا وبشكل مستقل. لاحظ تغير المقاومة وأي نقطة «تعليق»، إذ يكشف ذلك غالبًا عن مشكلات المحمل أو الحاوية قبل تطبيق الحمل.

2.القياس: استخدم مؤشر قياس مثبتًا على قاعدة صلبة، لقياس انحراف وجه الحافة عند ثلاثة مواضع شعاعية (0°، 120°، 240°) أثناء تدوير العجلة ببطء. تشير قراءة المؤشر الكلية التي تتجاوز >0.1 mm (TIR) إلى مشكلات في التركيب أو المحمل، لا إلى مشكلات في السكة.

3.التحقق من هندسة السكك: افحص استواء السطح العلوي للسكة وتوازيها باستخدام مسطرة مستقيمة دقيقة ومقاييس خلوص على فواصل 1-meter. سجّل الانحرافات واربطها بموقع الانحراف.

4.إعادة التثبيت وإعادة الربط بعزم: إذا كان المحمل والحاوية سليمين، أزل العجلة، ونظف جميع أسطح التلامس، وأعد تركيبها بالتسلسل الصحيح (تدوير + عزم نهائي)، ثم أعد الاختبار تحت الحمل.

إذا استمر الانحراف بعد الخطوات الأربع جميعها، فالمشكلة تقع في المنبع، ضمن صلابة الإطار أو محاذاة اقتران خط نقل الحركة. عندئذٍ يصبح فحص عدم المحاذاة الزاوية لـعمود الإدارة ضروريًا، لأن حتى أخطاء الاقتران التي تقل عن درجة واحدة قد تنقل تذبذبات التواء تزعزع تتبع العجلة.

الانحراف ليس حتمية «تآكل واستهلاك». إنه علامة تشخيصية تشير، عند تفسيرها بشكل صحيح، بدقة إلى الموضع الذي تُوجَّه فيه الطاقة الميكانيكية بصورة خاطئة. عالج السبب لا العرض، وستتوقف عن استبدال العجلات وتبدأ في إطالة عمر النظام.
