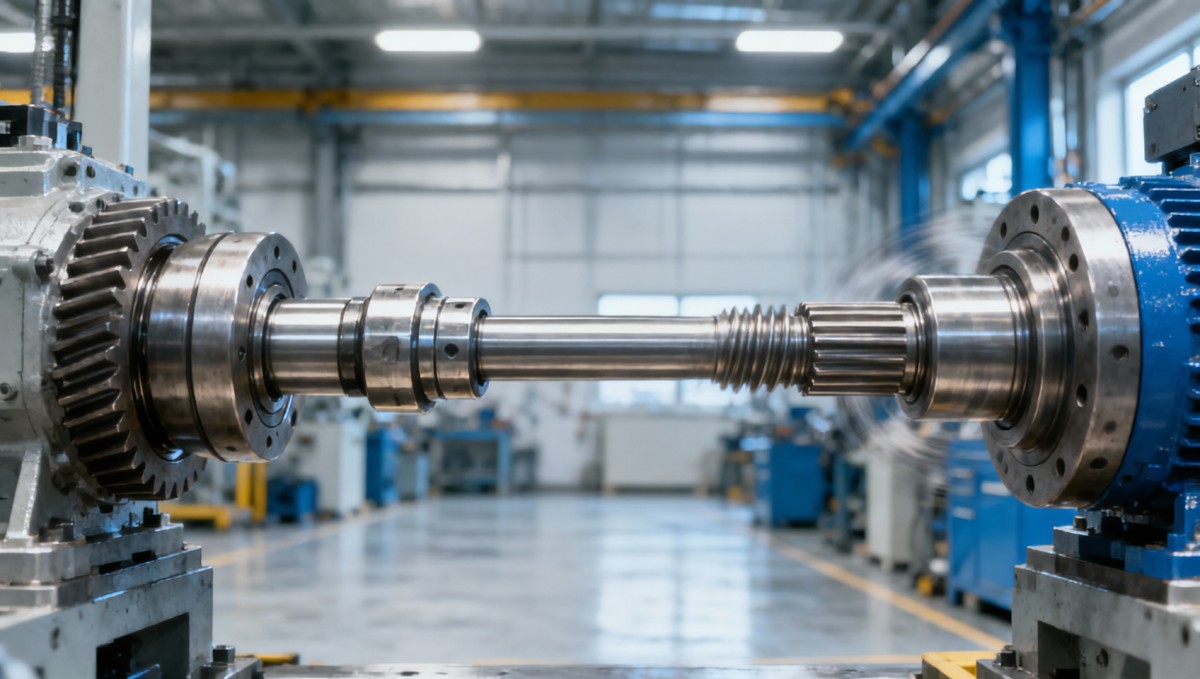

غالبًا ما يُلقى اللوم على عيب في المادة عند تعطل عمود بعد استبدال وصلة أو تغيير محمل أو إصلاح علبة تروس، بينما يكون الضرر قد بدأ بسبب الهندسة أو التحكم في الحمل. يؤدي عدم المحاذاة إلى انحناء العمود مرة واحدة كل دورة؛ ويضيف التحميل الصدمي ارتفاعًا وجيزًا في عزم الدوران قد يتجاوز الإجهاد المفترض أثناء التشغيل العادي. معًا، ينشئان دورة ضارة من الانحناء والالتواء وحركة التعشيقات المسننة والحمل الزائد على المحامل والتشقق الناتج عن الكلال. وعادةً ما يكون الكسر المرئي هو الحدث الأخير وليس الأول.

تتحمل أعمدة نقل الحركة مقدارًا محدودًا من الحركة الزاوية والإزاحة المحورية عندما يبقى تصميم الوصلة ومواقع الدعامات وزوايا التشغيل ضمن النطاق المقصود. لكنها لا تتحمل أخطاء التركيب العشوائية. قد يدور العمود بسلاسة يدويًا ومع ذلك يتعطل سريعًا عند سرعة التشغيل، لأن التأثيرات الطاردة المركزية أو انعكاس عزم الدوران أو حركة نظام التعليق أو التمدد الحراري أو موضع الوصلة تحت الحمل يغيّر حالة التشغيل الفعلية.

عدم المحاذاة يحول نقل عزم الدوران إلى انحناء دوري

في ترتيب المحاذاة الصحيح، يتحمل العمود أساسًا إجهاد الالتواء. وبمجرد انحراف خطوط مراكز المكونات القائدة والمقادة، ينحني العمود أيضًا أثناء الدوران. وينعكس إجهاد الانحناء هذا في كل دورة. حتى عندما يكون مستوى عزم الدوران معتدلًا، يمكن للانعكاس المتكرر أن يبدأ شقًا ناتجًا عن الكلال عند النقطة ذات أعلى تركيز للإجهاد الموضعي: جذر تعشيقة مسننة، أو تقوّس كتف، أو مجرى مفتاح، أو انتقال لحام، أو مجرى حلقة تثبيت، أو حفرة تآكل.

غالبًا ما يُجمع عدم المحاذاة الزاوي والانحراف المتوازي معًا، لكنهما يتركان دلائل مختلفة. يحدث عدم المحاذاة الزاوي عندما تلتقي خطوط مراكز المكونات بزاوية. ويحدث الانحراف المتوازي عندما تكون خطوط المراكز متوازية لكنها مزاحة. يمكن أن يحتوي النظام على كليهما، خصوصًا بعد انحناء حامل التثبيت، أو تآكل دعامة، أو عدم تساوي صفائح الضبط، أو تلف ثقب التمركز، أو حركة هيكل علبة التروس.

لا تُعد الزاوية عند أحد طرفي عمود ذي وصلة عالمية عيبًا تلقائيًا. وتكمن المشكلة في ما إذا كان ترتيب الوصلات يلغي تباين السرعة، وما إذا كانت زوايا التشغيل تظل متطابقة تحت الحمل. تنتج الوصلة العالمية المفردة سرعة دورانية غير منتظمة عند التشغيل بزاوية. وفي عمود ذي وصلتين، لا تستطيع الوصلة الثانية التعويض إلا عندما تكون شوكات الوصلات مضبوطة الطور بصورة صحيحة وتكون زوايا التشغيل مترابطة بالشكل المناسب. وإذا جرى تجميع الشوكات خارج الطور، فقد يحدث اهتزاز حتى عندما تبدو الزوايا المقاسة متشابهة.

تضيف التعشيقات المسننة المنزلقة حالة أخرى. قد يصل العمود الذي لا يستطيع الحركة بحرية في الاتجاه المحوري إلى نهاية مشواره عندما يتحرك المحور أو هيكل الماكينة أو المعدات المقادة. والنتيجة هي انتقال الضغط المحوري إلى الوصلات أو المحامل أو مكونات خرج علبة التروس. أما الجزء المنزلق ذو الخلوص الزائد فينشئ الحالة المعاكسة: صدمة عند انعكاس عزم الدوران، وتآكل احتكاكي على جوانب التعشيقات المسننة، وطرق معدني أثناء التسارع أو التباطؤ.

الأعراض التي تميّز أعطال المحاذاة عن أعطال الاتزان

لا يثبت الاهتزاز وحده السبب. عادةً ما ينتج العمود غير المتزن اهتزازًا مرتبطًا بالسرعة يزداد باطراد مع سرعة الدوران. وغالبًا ما ينتج عدم المحاذاة اهتزازًا أكثر حساسية للحمل، وقد يصاحبه سخونة في الوصلة، أو تآكل احتكاكي في الشفة، أو تسرب من مانع التسرب، أو تآكل غير متساوٍ للمحامل. قد يشبه العمود ذو الوصلة العالمية التالفة كلتا الحالتين، لكن انحشار الوصلة غالبًا ما يسبب اهتزازًا متركزًا عند زاوية تشغيل محددة أو أثناء حركة نظام التعليق.

يُعد مؤشر القياس مفيدًا لاكتشاف انحراف الشفة والأنبوب، ولكن لا ينبغي استخدامه وحده لاتخاذ قرار كامل بشأن المحاذاة. يقيس الانحراف المكوّن الدوار بالنسبة إلى مرجعه عند نقطة القياس. ولا يكشف عن كيفية انحراف الحوامل تحت عزم الدوران، أو ما إذا كان القسم التلسكوبي يصل إلى نهاية مشواره، أو ما إذا كانت زوايا الوصلات تتغير أثناء الحركة. يجب ربط القياسات بموضع التركيب الفعلي واتجاه الحمل.

تسبب الأحمال الصدمية أضرارًا لا تكشفها حسابات عزم الدوران العادي

التحميل الصدمي هو تغير سريع في عزم الدوران تسببه أحداث مثل التعشيق المفاجئ للقابض، أو قفز العجلات، أو الانعكاس الطارئ، أو انحشار المعدات المقادة، أو تعشيق التروس عند فرق سرعة مفرط، أو وجود عائق في الآلية المقادة. لا يتقاسم العمود والوصلات والتروس والمفاصل هذا الحمل بصورة موحدة في لحظة حدوثه. تنتقل موجات الالتواء عبر مجموعة نقل الحركة، وتنعكس عند تغيرات الصلابة، ويمكنها تضخيم الإجهاد لفترة وجيزة قرب التعشيقات المسننة والأكتاف وانتقالات الأقطار.

لذلك قد ينجو العمود المختار بناءً على عزم الدوران المستمر المقنن فقط من التشغيل الروتيني، لكنه يتعطل بعد أحداث عابرة متكررة. ويشيع ذلك بصورة خاصة عندما يكون لمصدر الطاقة قصور ذاتي مرتفع، أو عندما يكون خلوص مجموعة نقل الحركة كبيرًا، أو عندما يتناوب الحمل المقاد بين الحركة الحرة والمقاومة المفاجئة. يمكن أن يكون عزم الدوران الاسمي نفسه أكثر إضرارًا بكثير عندما يسمح الخلوص للمكونات بالتصادم قبل نقل الحمل.

للضرر الصدمي أشكال يمكن تمييزها. قد تظهر جوانب التعشيقات المسننة تطريقًا أو مادة مزاحة قرب الأطراف المحملة. وقد تُظهر الوصلة ذات المفتاح تلامسًا مصقولًا على جزء فقط من وجه المفتاح، مما يشير إلى التأرجح قبل الصدمة. يمكن أن تتطور في أكواب محامل الوصلات العالمية انبعاجات شبيهة بتقشر برينل نتيجة الأحمال النبضية المتكررة. وفي العمود المكسور، غالبًا ما تشغل منطقة الكلال جزءًا من المقطع العرضي، بينما تشغل منطقة الحمل الزائد النهائية الخشنة ما تبقى منه. يشير الكسر الخشن بالكامل مع التواء كبير إلى حدث مختلف عن شق كلال ممتد لفترة طويلة.

لا تفترض أن زيادة قطر العمود وحدها تحل فشل الصدمات. تزيد زيادة القطر قدرة الالتواء، لكنها قد تنقل نقطة الضعف إلى الوصلة أو التعشيقة المسننة أو خرج علبة التروس أو محمل الدعم. كما يمكن للعمود الأكثر صلابة أن يغير الاستجابة الالتوائية. يعتمد التصحيح المناسب على مكان دخول الطاقة، وسرعة تطبيقها، والجزء من النظام الذي يفتقر إلى القوة أو الملاءمة أو التخميد أو مجال الحركة.

مواضع تعزيز نمطي الفشل أحدهما للآخر

يُحمّل عدم المحاذاة العمود مسبقًا بالانحناء. ثم يرفع الحمل الصدمي إجهاد الالتواء بينما يكون إجهاد الانحناء موجودًا بالفعل. يكون الإجهاد المركب أعلى ما يمكن عند الانتقالات الهندسية، حيث تقلل علامات التشغيل الآلي والزوايا الحادة ونزع الكربون السطحي أو ضرر الاحتكاك من مقاومة الكلال بدرجة أكبر. يفسر ذلك سبب تشقق أحد المكونات في موضع يبدو بعيدًا عن مصدر الوصلة أو الصدمة.

يُعد الحامل التالف رابطًا متكررًا بين النمطين. أثناء الفحص في وضع الخمول، قد تبدو المجموعة بمحاذاة صحيحة. تحت التسارع، يسمح الحامل اللين للمحرك أو علبة التروس أو المضخة أو الوحدة المقادة بالتحرك. يغير هذا التحرك زاوية التشغيل؛ ثم يعيد انعكاس عزم الدوران المجموعة فجأة، مضيفًا حمل صدمة. غالبًا ما يؤدي استبدال العمود دون تصحيح الحامل إلى فشل متكرر بنمط تشقق مشابه.

يمكن للتآكل أن يسرّع التسلسل. يمنع الصدأ تحت وجه الشفة التثبيت الكامل وينشئ خطأً زاويًا صغيرًا. ويقيّد التآكل على التعشيقات المسننة المنزلقة الحركة المحورية. ويعمل التنقر على سطح العمود كموقع لبدء الكلال. إن الطلاء الواقي والتزييت المناسب حيثما يكون محددًا وأسطح التلامس النظيفة هي وسائل للتحكم في الموثوقية وليست مجرد عناصر مظهرية.

افحص المجموعة المعطلة قبل إزالة الأدلة

يمكن للتنظيف والتفكيك أن يمحوا العلامات اللازمة لتحديد السبب. سجّل اتجاه التركيب، وضبط طور الشوكات، ومواضع أثقال الاتزان، وحالة مسامير الشفة، ومجال حركة التعشيقة المسننة المتاح قبل فصل المكونات. لاحظ ما إذا كان العمود مركبًا عند الامتداد الكامل، أو قرب الانضغاط الكامل، أو قرب منتصف نطاقه المنزلق. يكون العمود ذو مجال الانضغاط المتبقي الأدنى عرضة للوصول إلى نهاية المشوار حتى لو بدا طوله الممدد صحيحًا.

ثم افحص النظام بتسلسل يحافظ على معلومات السبب والنتيجة:

• حدد نقطة البدء. أزل الصدأ المتفكك بعناية وافحص حافة الكسر وجذور التعشيقات المسننة وتقوسات الأكتاف والعلامات السطحية. يكون منشأ الكلال الصغير والناعم أكثر إفادة من الكسر النهائي الخشن.
• تحقق من حركة الوصلات. ينبغي أن تتحرك كل وصلة بسلاسة عبر نطاقها القابل للاستخدام دون نقاط ضيقة أو خلوص شعاعي أو موانع تسرب مفقودة أو أكواب محامل مزاحة أو تلامس بين الشوكة والهيكل المحيط.
• قِس هندسة أسطح التزاوج. افحص أوجه الشفاه وأقطار التمركز وثقوب الوصلات ووسادات التثبيت بحثًا عن نتوءات أو تراكم الطلاء أو الانبعاجات أو التآكل أو التثبيت غير المتساوي. لا يمكن للمسامير المشدودة تصحيح سطح تمركز مشوه.
• قيّم استقامة العمود وضرر الأنبوب. قد يحتفظ الانبعاج السطحي بمقطع كافٍ لنقل عزم الدوران، لكنه يظل قادرًا على الإخلال بالاتزان والصلابة الموضعية. لا ينبغي افتراض أن التقويم بالحرارة مقبول لأنه قد يؤثر في حالة المادة والاتزان.
• انظر إلى ما وراء العمود. يمكن للمحامل المتآكلة، وحوامل علبة التروس المفكوكة، والحوامل المنحنية، والمعدات المقادة المحشورة، والخلوص الزائد للتروس، ودعامات نظام التعليق أو الماكينة غير المستقرة أن تنشئ جميعها الأحمال المرصودة عند الكسر.

ينبغي أخذ القياسات بينما تكون المجموعة مدعومة كما تعمل فعليًا. قد يؤدي رفع محور مركبة، أو تفريغ حمل آلة، أو إزالة رد فعل عزم الدوران إلى وضع العمود بزاوية لا تحدث أثناء الخدمة. وعندما تحدث حركة عبر مدى التشغيل، سجّل أوضاع الانضغاط الأقصى والعادي والامتداد الأقصى. وغالبًا ما تكون الحالة المقيّدة عند أحد طرفي مدى الحركة بدلًا من الموضع الساكن الاسمي.

غالبًا ما يُساء تفسير تفاصيل التعشيقات المسننة والشفاه

لا يُحكم على تآكل التعشيقات المسننة بشكل موثوق من خلال الخلوص الدوراني وحده. سيكون للتعشيقة المسننة المنزلقة المشحمة مقدار من الخلوص حسب التصميم، بينما قد تبدو التعشيقة الجافة أو المتآكلة ضيقة لكنها تظل شديدة التآكل على الجوانب الحاملة للحمل. افحص نمط التلامس على طول التعشيقة المسننة. يشير التآكل المتركز عند أحد الطرفين إلى عدم محاذاة، أو طول تعشيق غير كافٍ، أو عمود يعمل قرب نهاية مسافة حركته الانغماسية. قد يكون الصقل المنتظم من دون إزاحة للمادة تهيئة طبيعية؛ أما الحواف المطرّقة وحطام الاحتكاك ذي اللون البني المحمر والمعدن المرتفع فتدل على حركة تحت الحمل.

تستحق مسامير الشفة الاهتمام نفسه. تسمح المثبتات المفكوكة بحركة دقيقة تتلف حلقة التمركز وثقوب المسامير، ثم يضيف اللامركزية الناتجة اهتزازًا. يمكن للشد المفرط أو استخدام معدات غير صحيحة أن يشوه شفة أو ينتج تثبيتًا غير موثوق. يتمثل النهج الصحيح في استعادة أوجه التلامس النظيفة وتعشيق حلقة التمركز الصحيح والمثبتات المحددة وطريقة الشد المطلوبة لتلك المجموعة.

عند اختيار بديل، يجب أن تغطي الأبعاد أكثر من الطول الكلي وعزم الدوران الاسمي. تأكد من عدد التعشيقات المسننة وملاءمتها، وطول التعشيق الفعال، ونطاق الانغماس، وقطر الأنبوب، وسلسلة الوصلات، وحلقة تمركز الشفة، ونمط المسامير، وطور الشوكة، وزاوية التشغيل القصوى، وحالة الاتزان، وسرعة الدوران المقصودة. يمكن أن يتسبب عمود نقل الحركة ذي وصلة طرفية متطابقة ولكن بمدى حركة محورية غير كافٍ في فشل جديد حتى لو تم تركيبه دون مقاومة.

لماذا تؤثر جودة الطرق والتشطيب في عمر الكلال

تعد قوة المادة مهمة، لكن متانة العمود تعتمد أيضًا على اتجاه تدفق الحبيبات والنظافة والاستجابة للمعالجة الحرارية والتشطيب السطحي وهندسة الانتقالات. يمكن لفراغات الأعمدة المشكّلة بالطرق الدقيق وضع المادة بكفاءة حول التعشيقات المسننة والأقسام المتدرجة مع تقليل كمية المادة التي تُزال بالتشغيل الآلي. وتضيع الفائدة إذا ترك التشغيل اللاحق علامات أدوات حادة، أو تقوسًا صغيرًا جدًا، أو جذور تعشيقات مسننة متضررة، أو حالة معالجة حرارية غير مناسبة.

عند الكتف، يقلل نصف القطر الأملس تركيز الإجهاد الموضعي مقارنة بالانتقال الحاد. وعند التعشيقة المسننة، يوزع شكل السن الدقيق عزم الدوران عبر الجوانب المقصودة. يجب التحكم في التقسية السطحية، عندما يقتضيها التصميم، مع مراعاة خصائص القلب واحتياجات ما بعد التشغيل الآلي. يمكن للهشاشة السطحية المفرطة أن تعزز التشقق تحت الصدمة؛ كما يمكن لمقاومة السطح غير الكافية أن تسرع تآكل التعشيقات المسننة والاحتكاك. لا يمكن تشخيص أي من الحالتين من الصلادة وحدها دون مراعاة موضع الكسر وحمل الخدمة.

بعد الإصلاح أو الاستبدال، يفيد إجراء تشغيل قصير تحت المراقبة عندما يسمح التطبيق بذلك. أعد فحص ثبات المثبتات وعلامات التلامس الجديدة عند الشفاه ودرجة حرارة الوصلات غير الطبيعية والتسربات الجديدة والاهتزاز أثناء التسارع والتباطؤ كليهما. لا يثبت التشغيل الهادئ في البداية أن الهندسة صحيحة، لكنه قد يكشف مشكلة في التركيب قبل أن يتاح للضرر الدوري وقت للتطور.

ينبغي التعامل مع حالات فشل العمود المتكررة باعتبارها دليلًا على حالة نظام لم تُحل. إن استعادة المحاذاة ومدى الحركة الانغماسية وضبط الطور وصلابة الدعم والتحكم في الحمل تمنح المكوّن البديل فرصة لنقل عزم الدوران كما هو مقصود بدلًا من أن يعمل كالمصهر التالي في مجموعة نقل الحركة.
