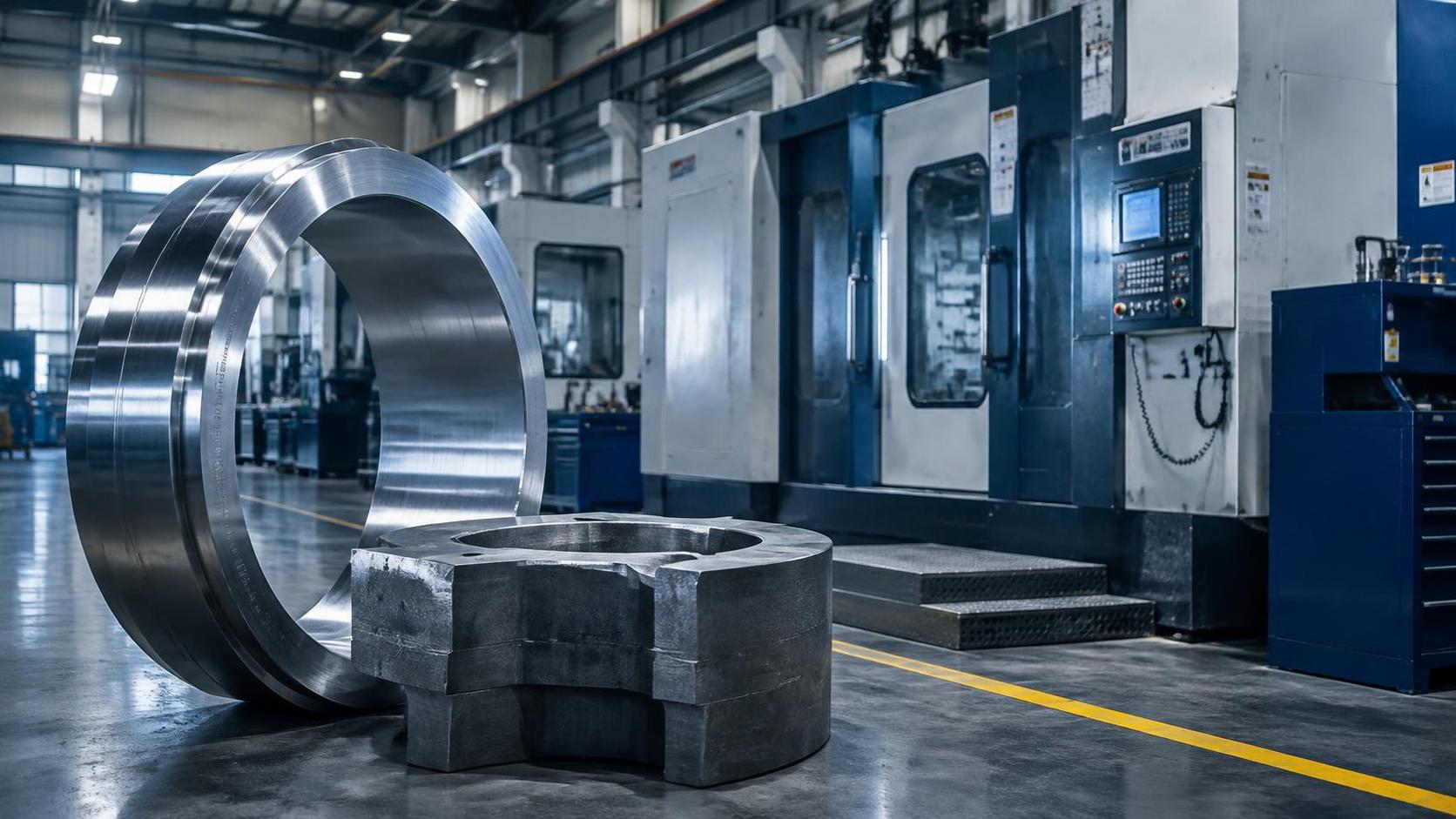

قد تتعطل مراجعة التصميم عندما يتطلب الرسم مكوّناً حلقياً كبيراً، لكن مسار الحمل وخطة التشغيل وخط الإنتاج لم تتوافق بعد. ويكون السؤال المباشر عادةً هو ما إذا كان ينبغي تحديد مطروقات الحلقات المدرفلة غير الملحومة أو المطروقات بالقالب المفتوح. وقد يؤدي الاختيار الخاطئ إلى ترك سماحات تشغيل زائدة، أو خلق ضغط غير ضروري على مهلة التسليم، أو إنتاج خامة لا يدعم تدفق حبيباتها أحمال الخدمة الفعلية للمكوّن.

الإجابة المختصرة هي:اختر مطروقات الحلقات المدرفلة غير الملحومة عندما يكون الجزء حلقياً في الأساس، ويتطلب تدفق حبيبات دائرياً موثوقاً، ويستفيد من سماكة جدار مضبوطة وهدر أقل للمواد. اختر الحدادة بالقالب المفتوح عندما يكون المقطع ثقيلاً على نحو غير اعتيادي، أو تكون الهندسة غير قياسية بدرجة كبيرة، أو تكون كمية الطلب منخفضة، أو يحتاج المكوّن إلى تشكيل أولي مرن قبل التشغيل. لا تكون أي من العمليتين «أفضل» تلقائياً؛ إذ يتبع المسار الأمثل متطلبات هندسة وأداء الجزء النهائي بدلاً من مظهر الكتلة الأولية.

ابدأ بمسار الحمل، وليس بالقطر الخارجي

قد تبدو الحلقة بسيطة في الرسم: قطر خارجي، وقطر تجويف، وعرض، وعدة ملاحظات تشغيل. ومع ذلك، يمكن للشكل الأساسي نفسه أن يؤدي وظائف مختلفة جداً. فقد تكون حلقة محمل، أو مكوّن تدوير، أو خامة ترس حلقي لعلبة تروس، أو شفة بحرية، أو حلقة حابسة للضغط، أو جزءاً من نقل طاقة الرياح، ولكل منها أولويات مختلفة لمقاومة الكلال والتحكم في التشوه وقابلية تكرار الأبعاد وإزالة المواد.

تبدأ مطروقات الحلقات المدرفلة غير الملحومة بتشكيل أولي مثقوب وموسّع. ثم تُدرّف الحلقة بين أدوات تزيد القطر مع تقليل سماكة الجدار والتحكم فيها. ويُنشئ نمط التشوه هذا عموماً تدفقاً مستمراً للحبيبات في الاتجاه المحيطي يتبع محيط الحلقة. وبالنسبة للأجزاء المعرضة لإجهادات طوقية أو تشغيل دوراني أو نقل عزم دوري أو أحمال شعاعية متكررة، يمكن أن يمثل اتجاه الحبيبات هذا ميزة تصميمية مهمة.

تستخدم الحدادة بالقالب المفتوح تشوهاً بالضغط بين قوالب بسيطة نسبياً. ويمكن سحب قطعة الشغل أو تكبيسها أو تثقيبها أو حدادتها على ماندريل أو تشغيلها خلال دورات تسخين متعددة. وهي مفيدة بوجه خاص عندما يجب نقل المادة إلى محاور سميكة أو مقاطع متدرجة أو بروزات موضعية أو مقاطع كبيرة لا تلائم شكل الحلقة المدرفلة المنتظم. يمكن إنتاج حلقة مطروقة بالقالب المفتوح، إلا أن اتساق هندستها وتدفق حبيباتها يعتمد بدرجة أكبر على تسلسل الحدادة وسماحية التشغيل اللاحقة.

قبل مقارنة عروض الأسعار، حدّد موضع تحمل المكوّن لأعلى إجهاد. هل الحمل الحرج محيطي أم محوري أم شعاعي أم التوائي، أم يتركز حول ثقوب البراغي والأكتاف؟ ينبغي أن تقود الإجابة مناقشة العملية. غالباً ما تكون الحلقة ذات المقطع الموحد ومسار الحمل المحيطي مرشحاً قوياً لدرفلة الحلقات. وقد يبرر الجزء ذو التحولات الكبيرة في السماكة أو السمات الموضعية الجوهرية مسار القالب المفتوح حتى لو احتوى على تجويف مركزي.

المواضع التي تثبت فيها الحلقات المدرفلة جدواها عادةً

تكون الحلقات المدرفلة أكثر ملاءمة عندما يظل المكوّن النهائي ذا شكل حلقي واضح بعد التشغيل. وتُستخدم العملية عادةً لخامّات التروس الحلقية، ومسارات المحامل، والشفات، وحلقات التثبيت، وحلقات الوصلات، والجلب الكبيرة، ومكوّنات نقل الحركة ذات المقطع الحلقي المستمر نسبياً.

• هندسة حلقة مضبوطة: يمكن للعملية إنتاج خامة حلقية شبه نهائية بسماكة جدار أكثر اتساقاً من مقطع مصمت مطروق بشدة ومجوف بالتشغيل.
• اتجاه حبيبات مفيد: يتبع تدفق الحبيبات المحيط، مما يدعم المكوّنات المعرضة للدوران الدوري أو الأحمال الطوقية أو الإجهادات المرتبطة بالعزم.
• إزالة أقل للمواد: يمكن أن يؤدي البدء من شكل أقرب إلى هيئة الحلقة النهائية إلى تقليل كمية المواد التي تُزال أثناء الخراطة والتجويف وتسوية الوجوه.
• استخدام أفضل لمواد السبائك: يهم ذلك عندما تكون درجة الفولاذ المحددة مكلفة أو عندما تكون الحلقة النهائية ذات تجويف كبير نسبة إلى قطرها الخارجي.
• إنتاج قابل للتكرار: بعد تحديد أبعاد الحلقة وإعدادات الدرفلة، تكون العملية ملائمة عموماً للطلبات المتكررة ونطاقات الأبعاد المضبوطة.

يستحق جانب توفير المواد اهتماماً أثناء تخطيط المشروع. فقد يتطلب المسار التقليدي الذي يبدأ بكتلة مصمتة أو خامة كبيرة بالقالب المفتوح تجويفاً واسعاً لإنشاء القطر الداخلي. وقد تم بالفعل شراء هذه المادة المُزالة وتسخينها ومناولتها وتشغيلها. وبالنسبة لجزء حلقي حقيقي، غالباً ما يتجنب مسار الحلقة المدرفلة نقل مواد غير ضرورية عبر سلسلة التصنيع بأكملها.

ومع ذلك، فإن الحلقة المدرفلة ليست بديلاً شبه نهائي لكل مكوّن مطروق يحتوي على ثقب في المنتصف. فالأسنان العميقة، وعروات التثبيت، والأكتاف غير المتماثلة، والتجاويف اللامركزية، أو المحاور المتكاملة الكبيرة يمكن أن تحول الحلقة التي تبدو مناسبة إلى مرشح ضعيف للدرفلة. والهدف ليس فرض الرسم على عملية درفلة الحلقات، بل تحديد ما إذا كان الشكل الحلقي الأساسي يظل فعالاً بعد أخذ جميع السمات الوظيفية في الاعتبار.

متى تكون الحدادة بالقالب المفتوح المسار الأكثر عملية

غالباً ما تُختار الحدادة بالقالب المفتوح لأنها تمنح فريق التصنيع حرية أكبر لتشكيل الهندسات الأولية الصعبة. ففي حين تفضل الحلقات المدرفلة الشكل الدائري المستمر، تستطيع طرق القالب المفتوح استيعاب مقاطع جدران أثقل، ومقاطع عرضية متغيرة، وشفات عريضة، وأقطار متدرجة، ومتطلبات الإنتاج منخفضة الحجم دون أدوات تشكيل مخصصة.

ضع في الاعتبار مكوّناً مرتبطاً بعلبة تروس له تجويف كبير، ولكنه يحتوي أيضاً على مقاطع سميكة حول واجهات التثبيت. إذا لم يكن بالإمكان استيعاب الكتلة الموضعية في حلقة مدرفلة دون سماحية زائدة، فقد ينتج التشكيل الأولي بالقالب المفتوح خامة أكثر منطقية. وينطبق المنطق نفسه على المكوّنات التي يزيل شكلها النهائي المشغّل جزءاً كبيراً من المحيط على أي حال. في هذه الحالات، قد لا يحقق دفع تكلفة شكل حلقة مدرفلة مضبوط بدرجة عالية فائدة متناسبة.

توفر الحدادة بالقالب المفتوح أيضاً مرونة أكبر خلال مراحل التصميم المبكرة. عندما يكون الرسم لا يزال يتغير، يمكن غالباً إدارة تعديلات الأبعاد عبر ممارسة حدادة منقحة وسماحية تشغيل بدلاً من تغيير كامل في الأدوات المتخصصة. وقد تكون هذه المرونة قيّمة للنماذج الأولية وأجزاء التطوير والمعدات منخفضة الحجم التي لم يستقر نطاق تصميمها النهائي بعد.

المقابل هو أن خامات القالب المفتوح قد تتطلب سماحية تشغيل أكبر واتفاقاً أكثر دقة بشأن توزيع السماحية. فالخامة التي تكون كبيرة عموماً ولكنها غير متوازنة بشكل جيد قد تسبب الانحراف، أو وقت تشغيل غير متساوٍ، أو تشوهاً بعد المعالجة الحرارية، أو صعوبة في تحديد أسطح المرجع النهائية. ولذلك ينبغي أن تحدد مواصفة الشراء أكثر من الوزن الاسمي. ويجب أن تحدد أبعاد الحدادة الحرجة، والسماحية المسموح بها، واستراتيجية المراجع، وحالة المعالجة الحرارية، والمناطق التي قد تسبب فيها المادة الزائدة مشكلة في التشغيل.

مقارنة مباشرة لقرارات التصميم

لا تقارن تكلفة الحدادة بمعزل عن غيرها

لا يدل انخفاض سعر الخامة دائماً على انخفاض تكلفة المشروع. تشمل المقارنة ذات الصلة مردود المواد الخام، والتسخين والمناولة، وساعات التشغيل، واستهلاك أدوات القطع، وخطر التشوه الناتج عن المعالجة الحرارية، وجهد الفحص، وتسلسل التسليم. قد تبدو خامة القالب المفتوح كبيرة الحجم اقتصادية إلى أن يحسب فريق التشغيل الوقت اللازم لإزالة المواد من التجويف والوجوه. وعلى العكس، يمكن أن تكون الحلقة المدرفلة تكلفة غير ضرورية إذا كانت عمليات التشغيل المكثفة ستزيل شكلها المضبوط.

اطلب مقارنة قائمة على العملية باستخدام الرسم الفعلي للجزء النهائي. ينبغي أن تشمل المناقشة الكتلة النهائية، والكتلة المقدرة للحدادة، ونطاق التشغيل، والأسطح الحرجة، وحالة المادة المتوقعة عند التسليم. ومن المفيد أيضاً تحديد ما إذا كان التشغيل الخشن سيجري قبل المعالجة الحرارية أم بعدها. تحتاج بعض الأجزاء إلى سماحية كافية لتصحيح الحركة الناتجة عن المعالجة الحرارية؛ في حين تتأثر أجزاء أخرى سلباً بالسماحية الزائدة بسبب عمليات التجويف الطويلة أو إعدادات قطع الأسنان الصعبة.

بالنسبة إلى التجميعات التي تحتوي على أجزاء حلقية وأجزاء من نوع الأعمدة، تجنب تطبيق مسار حدادة واحد على قائمة المواد بأكملها. فعادةً ما يكون لخامّة الترس الحلقي وعمود التخديد متطلبات تشوه مختلفة جداً. وحيث يكون نقل العزم وهندسة التخديد محوريين في التصميم، يمكن تحديد المكوّن المعني بشكل منفصل كـعمود تخديد، بينما يُقيّم مكوّن الحلقة المحيط به وفقاً لمتطلبات تدفق الحبيبات والتشغيل الخاصة به.

تفاصيل هندسية تغيّر الإجابة

يمكن لعدة سمات في الرسم أن تغيّر التوصية بسرعة. أولها نسبة سماكة الجدار إلى قطر الحلقة. فقد تتطلب المقاطع الرقيقة جداً، أو المقاطع الشعاعية العميقة جداً، أو التغيرات المفاجئة في السماكة مراجعة تصنيع أدق من شكل الحلقة القياسي. والثانية هي العرض المحوري. قد تكون الحلقة العريضة ذات الوجوه المعقدة قابلة للدرفلة، لكن يجب الاتفاق مبكراً على التحكم المطلوب في الأبعاد وخطة التشغيل اللاحقة.

تتساوى أهمية التجاويف والأكتاف. فالتجويف النافذ ذو الأسطح المشغلة متحدة المركز يرجح عموماً الحلقات المدرفلة. أما التجويف الأعمى أو التجويف المنزاح أو الثقوب الكبيرة المتعددة أو المحور المتكامل، فقد يجعل الحدادة بالقالب المفتوح أكثر عملية. وينبغي كذلك ألا تُعامل أسنان التروس كتفصيل ثانوي. ففي كثير من الحالات، تُختار الحدادة لتوفير خامة ترس مستقرة بسماحية مناسبة قبل قطع الأسنان، لكن هندسة الأسنان نفسها تتحقق عادةً بالتشغيل أو بعملية لاحقة أخرى. والسؤال الرئيسي هو ما إذا كانت الخامة المطروقة تدعم مرجع قطع التروس وخطة المعالجة الحرارية وسماحية التشوه.

يؤثر اختيار المادة أيضاً في ملاءمة العملية. تستجيب الفولاذات الكربونية وفولاذات السبائك وبعض درجات الفولاذ المقاوم للصدأ بشكل مختلف للتشوه والدورات الحرارية. وبدلاً من تحديد عملية لمجرد نجاحها مع درجة مادة سابقة، راجع قابلية الحدادة وقابلية التصلد والخصائص الميكانيكية المطلوبة ومتطلبات الفحص للتصميم الحالي. وينبغي أن يدعم مسار العملية حالة المادة المحددة بدلاً من خلق مخاطر يمكن تجنبها أثناء المعالجة الحرارية أو التشغيل النهائي.

أسئلة يجب حسمها قبل إصدار مواصفة الشراء

تبدأ المحادثة الأكثر فائدة مع مورد الحدادة قبل الطلب النهائي، عندما تظل الهندسة قابلة للتعديل. قدّم رسم الجزء النهائي بدلاً من مجرد مخطط حدادة تقريبي. واشرح الأسطح الوظيفية والمناطق التي ستُشغّل والأبعاد التي يجب أن تظل مستقرة بعد المعالجة الحرارية.

1. حدّد أحمال الخدمة واتجاه الإجهاد الأقصى.
2. ضع علامة على جميع الأسطح التي تتطلب تشغيلًا أو قطع تروس أو ملاءمات محامل أو أداء إحكام.
3. حدّد درجة المادة وحالة المعالجة الحرارية وأي متطلبات للخصائص الميكانيكية.
4. اذكر ما إذا كان الفحص بالموجات فوق الصوتية أو فحص الجسيمات المغناطيسية أو الفحص البُعدي أو أي تحقق آخر مطلوباً.
5. بيّن سماحية التشغيل المسموح بها لكل سطح، لا باعتبارها مجرد زيادة إجمالية في حجم الخامة.
6. وضّح كمية الإنتاج ووتيرة التسليم وما إذا كان من المتوقع أن يتغير التصميم.
7. اطلب رأياً بشأن ما إذا كانت الحلقة المدرفلة أو التشكيل الأولي بالقالب المفتوح أو خامة مطروقة بديلة توفر مسار التشغيل الأكثر استقراراً.

تكتسب النقطة الأخيرة أهمية لأن المورد قد يرى قيداً عملياً في العملية لا يكون واضحاً من نموذج الجزء النهائي. فقد يجعل تغيير بسيط في سماكة الشفة أو نصف قطر الانتقال أو تكوين التجويف أو السماحية المسموح بها الحلقة أسهل في الدرفلة أو المعالجة الحرارية أو التثبيت أثناء التشغيل. وينبغي تقييم هذه التغييرات مقابل المتطلبات الوظيفية، لا اعتمادها لمجرد تبسيط الحدادة.

أخطاء الاختيار الشائعة

أحد الأخطاء المتكررة هو اعتبار الشكل الحلقي دليلاً تلقائياً على أن درفلة الحلقات مطلوبة. قد يكون الجزء دائرياً، ولكنه يظل محتويًا على سمات موضعية كثيرة تجعل العملية غير فعالة. والخطأ المعاكس هو افتراض أن الحدادة بالقالب المفتوح أكثر أماناً لأنها أكثر مرونة. فالمرونة المفرطة قد تنتج خامة مكلفة ذات كتلة غير ضرورية وتباين بُعدي واسع.

تتمثل مشكلة أخرى في استخدام الأبعاد النهائية كأساس وحيد للمقارنة. يجب أن تشمل قرارات الحدادة سماحية التشغيل وفقدان القشور وحركة المعالجة الحرارية وتسلسل التشغيل وإمكانية الوصول للفحص. قد تصبح الحلقة التي تبدو مثالية في CAD صعبة الفحص أو التشغيل إذا لم توفر الخامة المطروقة مادة مرجعية مستقرة كافية. وفي الوقت نفسه، يمكن أن تؤدي إضافة كميات كبيرة من السماحية «تحسباً فقط» إلى تقويض ميزة كفاءة المواد التي حفزت اختيار العملية.

بالنسبة إلى معظم المكوّنات الدوارة والحلقية ذات الأبعاد المستقرة ومسار الحمل المحيطي الواضح، تكون مطروقات الحلقات المدرفلة غير الملحومة عادةً خيار البداية الأقوى. وتصبح الحدادة بالقالب المفتوح أكثر إقناعاً كلما ازدادت أهمية تعقيد المقطع أو الكتلة الموضعية أو عدم اليقين البُعدي أو المرونة للإنتاج منخفض الحجم. وينبغي اتخاذ القرار استناداً إلى وظيفة الجزء النهائي وخطة التشغيل الفعلية وأداء المادة المطلوب، لا إلى الفئة العامة للمكوّن وحدها.
