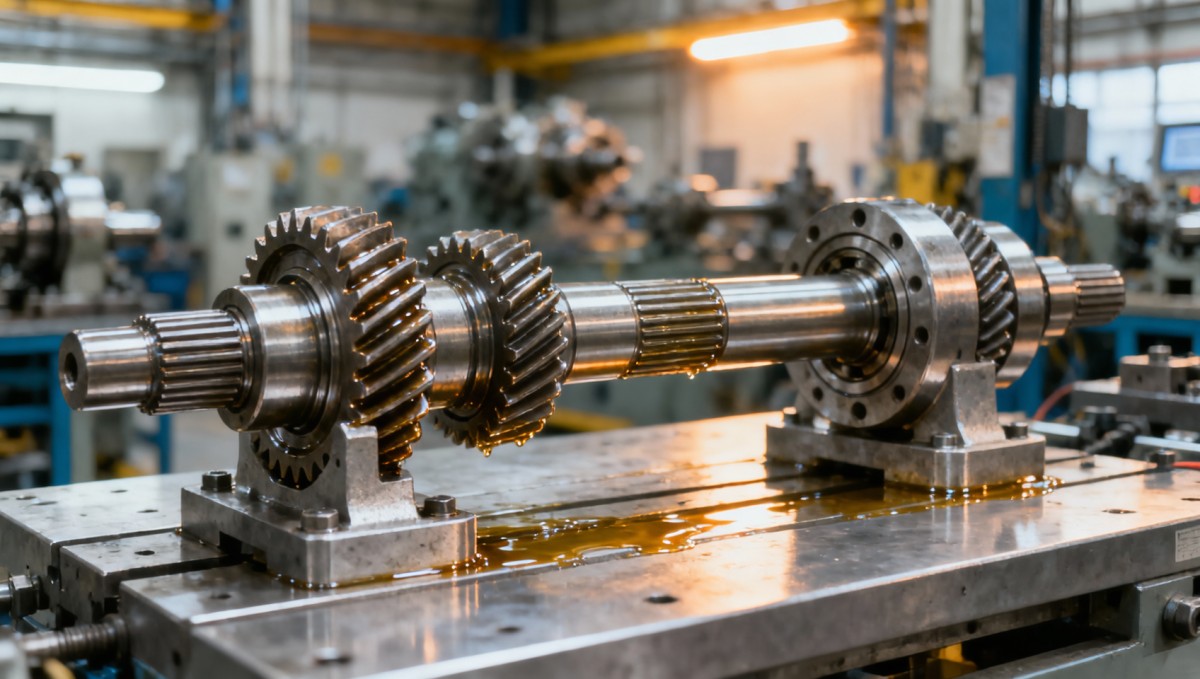

قد ينجو المكوّن من اختبار قصير على منصة الاختبار، لكنه قد يتعطل مبكرًا في مجموعة نقل حركة تتعرض لانعكاسات متكررة في عزم الدوران، ودرجات حرارة زيت مرتفعة، وصدمات الطريق، والاهتزازات الهيكلية. في التطبيقات ذات الأحمال العالية، يُعد اختيار مكونات السيارات قرارًا على مستوى النظام: إذ يجب أن يعمل الترس والعمود والوصلات المسننة ومقعد المحمل والمعالجة الحرارية ومسار التزييت وصلابة الهيكل وتفاوتات التجميع معًا طوال دورة التشغيل الكاملة.

تمثل الأبعاد ودرجة المادة الاسمية نقاط بداية ضرورية، لكنها لا تضمن المتانة. فقد تظهر في ترس مصنوع من سبيكة مناسبة تشققات عند جذر السن إذا كان اتجاه انسياب الحبيبات أو عمق الطبقة السطحية أو الإجهاد المتبقي أو هندسة الأسنان أو محاذاة التعشيق غير مناسب. وقد يفي عمود نقل الحركة بمتطلبات مقاومة الالتواء الساكنة، لكنه يتعطل بسبب الكلال عند انتقال الوصلات المسننة أو نصف قطر الكتف. لذلك ينبغي أن يبدأ التقييم بالأحمال وأنماط الفشل التي سيختبرها المكوّن فعليًا، بدلًا من البدء بالرسم وحده.

ابدأ بنطاق التشغيل، وليس بوصف الكتالوج

نادراً ما تُحدَّد الظروف الحرارية والاهتزازية ذات الأحمال العالية بقيمة قصوى واحدة. فعزم الذروة ودرجة الحرارة القصوى وسعة الاهتزاز مهمة، وكذلك ترددها ومدتها وتسلسلها وتفاعلها. فالمكوّن الذي يتعرض لحمل زائد عرضي يتصرف بصورة مختلفة عن مكوّن يتعرض لانعكاسات عزم متوسطة آلاف المرات في كل يوم تشغيل.

قبل مقارنة مكونات السيارات أو طلب عروض الأسعار، حدّد نطاق التشغيل بصورة عملية:

• عزم الدوران المستمر وعزم الذروة، بما في ذلك انعكاسات العزم وأحداث الصدمات.
• نطاق سرعة الدوران، ومعدل التسارع، والفترات التي يقضيها النظام عند سرعة منخفضة تحت عزم مرتفع.
• درجات الحرارة المتوقعة للزيت والهيكل ومناطق التلامس الموضعية.
• مصادر الاهتزاز، مثل إثارة المحرك أو مدخلات الطريق أو قوى تعشيق التروس أو عدم الاتزان أو المعدات الدوارة المجاورة.
• نوع مادة التشحيم، ومخاطر التلوث، والتعرض للماء، وإمكانية انقطاع التزييت.
• عمر الخدمة المطلوب، وإمكانية الوصول لأغراض الصيانة، وعواقب العطل أثناء الخدمة.

تغيّر هذه المعلومات اختيار المكوّن الصحيح. فعلى سبيل المثال، قد تحكم مرحلة تخفيض عالية العزم ومنخفضة السرعة إجهادات انحناء الأسنان وإجهادات التلامس السطحي. أما العمود عالي السرعة فقد تحده بدلًا من ذلك عوامل الاتزان وجودة مقعد المحمل والتآكل الاحتكاكي في الوصلات المسننة والكلال عند التحولات الهندسية. وقد يواجه مكوّن موضوعًا بالقرب من مسار العادم أو داخل مجموعة نقل حركة كهربائية مدمجة دورة حرارية أشد تطلبًا من جزء مماثل في تجميعة تقليدية جيدة التهوية.

افصل بين المقاومة الساكنة ومقاومة الكلال

من أخطاء الاختيار الشائعة التعامل مع إجهاد الخضوع أو مقاومة الشد القصوى باعتبارهما المؤشر الرئيسي للموثوقية. تساعد هذه القيم في تحديد مقاومة حمل شديد واحد، لكن أجزاء مجموعة نقل الحركة تتعطل عادة بعد أحمال متكررة. ويتراكم ضرر الكلال في المواضع التي يتركز فيها الإجهاد: جذور الأسنان، ونهايات الوصلات المسننة، ومجاري المفاتيح، وثقوب الزيت، والتجاويف، والأكتاف، والسنون اللولبية، والتغيرات المفاجئة في المقطع.

بالنسبة للتروس، قيّم كلال الانحناء عند جذر السن وكلال التلامس على جانب السن. ويزداد احتمال فشل جذر السن عندما يُحمَّل الترس مرارًا بالقرب من حد عزمه، أو عندما يكون شكل الجذر ضعيفًا، أو عندما تعمل الشوائب وعلامات التشغيل الميكانيكي كمبادرات للشقوق. وغالبًا ما يظهر كلال التلامس على هيئة تنقر أو تنقر دقيق أو خدش احتكاكي أو تلف سطحي. ويتأثر بإجهاد التلامس، وتشطيب السطح، وملف الصلادة، وتكوّن طبقة زيت التشحيم، والمحاذاة، ونظافة الزيت.

بالنسبة للأعمدة والوصلات المسننة، لا ينبغي تقييم كلال الالتواء بمعزل عن غيره. فقد تتحد أحمال الانحناء الناتجة عن سوء المحاذاة أو قوى التروس الشعاعية أو خلوص المحمل أو انحراف الهيكل مع عزم الدوران. وقد يكون العمود الذي يبدو ذا حجم مناسب في حساب الالتواء الخالص عرضة للخطر عندما يبلغ الانحناء والالتواء ذروتهما في الموضع نفسه.

ينبغي أن يحدد الرسم أنصاف الأقطار الحرجة ومتطلبات السطح وهندسة الانتقال وتوقعات الفحص غير الإتلافي عند الاقتضاء. وقد يؤدي ترك هذه التفاصيل دون تحديد إلى إنتاج أجزاء مطابقة للأبعاد ولكن غير متسقة في أداء الكلال.

تتعلق مقاومة الحرارة بالاحتفاظ بالصلادة والتحكم في التشوه

غالبًا ما يُختزل الاختيار الحراري في اختيار فولاذ بمحتوى سبائكي أعلى. قد يكون ذلك مفيدًا، لكن السؤال الأهم هو كيف تؤثر الحرارة في المكوّن النهائي. يمكن للحرارة أن تخفض صلادة السطح، وتغير الإجهادات المتبقية، وتغير لزوجة مادة التشحيم، وتسرع الأكسدة، وتزيد الخلوص من خلال التمدد التفاضلي. كما يمكن للتسخين والتبريد المتكررين أن يسببا تشوهًا يؤثر في تعشيق التروس أو التحميل المسبق للمحامل.

يجب أن تتوافق المعالجة الحرارية مع هندسة المكوّن وطبيعة تشغيله. تُختار التروس المقساة سطحيًا عادةً عندما يلزم سطح صلب مقاوم للتآكل ولب أكثر متانة. ويهم كل من ملف عمق الطبقة الفعال ومنطقة الانتقال ومقاومة اللب والتشوه بعد المعالجة. فالسـطح شديد الصلادة ليس أفضل تلقائيًا إذا كانت الطبقة السطحية ضحلة جدًا بالنسبة لحمل التلامس، أو عميقة جدًا بالنسبة لهندسة الأسنان، أو مرتبطة بهشاشة مفرطة عند الجذر.

قد تصلح التقسية بالحث لأعمدة مختارة أو أسنان تروس أو أسطح محامل موضعية عندما يمكن التحكم في المنطقة المقساة بدقة. وقد تكون التقسية الكاملة مناسبة لبعض الأجزاء، وخاصة عندما لا يتطلب المقطع والحمل لبًا متينًا منفصلًا وطبقة سطحية صلبة. ولكل مسار مفاضلات تتعلق بالتشوه وقابلية التشغيل الميكانيكي واستجابة الإجهاد الموضعية واتساق الإنتاج.

يستحق التمدد الحراري الاهتمام عند تركيب ترس بتداخل على عمود، أو عند عمل مقعد محمل بالقرب من مصدر حرارة، أو عندما تحتوي التجميعة على مواد مختلفة. فقد يصبح التوافق المقبول في درجة حرارة الغرفة رخوًا جدًا أو محكمًا جدًا عند درجة حرارة التشغيل. وفي نظام معرض للاهتزاز، قد يتحول تركيب التداخل المرتخي إلى مشكلة تآكل احتكاكي وبَلى بدلًا من كونه مجرد مسألة خلوص.

تؤثر جودة الطرق في المناطق التي لا تستطيع المعالجة الميكانيكية إصلاحها

تحدد المعالجة الدقيقة الأبعاد، لكنها لا تستطيع إزالة كل المخاطر الناشئة في المراحل السابقة. يؤثر مسار الطرق في سلامة البنية الداخلية واستمرارية المادة واتجاه انسياب الحبيبات وبدل التشغيل واحتمال ظهور العيوب في المقاطع الحرجة المحملة. وبالنسبة للتروس والأعمدة والأجزاء الحلقية عالية الإجهاد، تستحق العلاقة بين هندسة المطروقة ومسار الحمل النهائي مراجعة مباشرة.

يكتسب اتجاه انسياب الحبيبات أهمية خاصة حول محاور التروس وأكتاف الأعمدة والمقاطع الحلقية التي تنقل العزم عبر مسار متصل. ويمكن لتصميم طرق مناسب أن يتبع شكل المكوّن بصورة أدق من جزء مصنوع من قضيب خضع لتشغيل ميكانيكي مكثف. ولا يلغي ذلك الحاجة إلى التحكم في المادة وفحصها، لكنه قد يدعم مقاومة الكلال عندما يُنسَّق مسار الطرق وبدل التشغيل والمعالجة الحرارية.

ينبغي أيضًا تقييم أجزاء ناقل الحركة الحلقية والمكونات المجاورة للمحامل وقطع التروس نصف المصنعة من حيث انتظام سماكة الجدار وبدل التمركز ومخاطر التشوه بعد المعالجة الحرارية. وعندما تكون القطعة الحلقية نصف المصنعة هي الشكل الابتدائي المناسب، يمكن النظر في قطعة حلقية مطروقة نصف مصنعة كجزء من مسار التصنيع، شريطة تحديد حالة مادتها وجودة طرقها وبدل تشغيلها وخطة المعالجة الحرارية اللاحقة للتطبيق النهائي. فهي شكل ابتدائي وليست بديلًا عن التحقق من صحة مكوّن الترس أو الحلقة النهائي.

عند تقييم الموردين، اسأل عن كيفية تحكم العملية في تتبع المواد ودرجة حرارة الطرق وحالة القوالب وممارسة التبريد وفحص الخصائص الحرجة. ولا تكمن الإجابة المفيدة في مجرد القول إن الفحص يُجرى. بل ينبغي أن توضح الخصائص التي تُضبط في كل مرحلة وكيف تمنع العملية المواد غير المطابقة وتكتشفها وتعزلها قبل التشغيل النهائي.

يجب أن تتوافق دقة التروس مع قدرة التجميعة الفعلية على المحاذاة

يمكن أن تقلل دقة التروس الأعلى خطأ النقل والضوضاء وإجهاد التلامس الموضعي، لكنها لا تستطيع التعويض إلى ما لا نهاية عن هيكل مرن أو موضع محمل غير مضبوط جيدًا أو انحراف العمود أو خطأ التجميع. وقد يؤدي زوج تروس مختار بناءً على فئة دقته فقط أداءً ضعيفًا إذا انتقل توزيع الحمل نحو إحدى حافتي وجه السن تحت عزم الدوران.

قيّم هندسة الترس بالاقتران مع البنية الداعمة. تولد التروس الحلزونية قوة محورية؛ كما أن التروس المخروطية والتروس المخروطية الحلزونية شديدة الحساسية لمسافة التركيب وموضع العمود وصلابة الهيكل؛ وتعتمد الأنظمة الكوكبية على تقاسم حمل مضبوط عبر عدة تروس كوكبية. وفي هذه التطبيقات، ينبغي ربط متطلبات تعديل المقطع وتعديل الاتجاه والخلوص ونمط التلامس بالانحراف الفعلي لعلبة التروس أو تجميعة المحور.

السؤال المفيد ليس ما إذا كان المكوّن مصنوعًا وفق تفاوت ضيق، بل ما إذا كان هذا التفاوت يدعم نمط التلامس وتوزيع الحمل بعد تركيب المكوّن في هيكله المقصود.

غالبًا ما تبدأ أعطال الاهتزاز عند الواجهات

الاهتزاز ليس مجرد مشكلة ضوضاء. فقد يرخي الوصلات، ويبدأ شقوق الكلال، ويسبب التآكل الاحتكاكي عند الوصلات المسننة وتركيبات التداخل، ويتلف مقاعد المحامل، ويعطل طبقة مادة التشحيم على التلامسات عالية الحمل. وتستحق الواجهات مستوى المراجعة نفسه الذي تستحقه هندسة الجزء الأساسية.

تتطلب الوصلات المسننة الاهتمام بالتوافق وتوزيع التلامس على الجوانب وحالة السطح والتزييت والحركة النسبية عند انعكاس عزم الدوران. وقد ينتج عن الخلوص المفرط صدم وتآكل احتكاكي. بينما قد يؤدي الترتيب المحكم أكثر من اللازم إلى صعوبة في التجميع أو إجهاد موضعي أو استيعاب ضعيف للحركة الحرارية. ويعتمد التوافق الصحيح على ما إذا كانت الوصلة يجب أن تنزلق أو تبقى ثابتة أو تنقل عزمًا عكسيًا أو تستوعب تفاوتات التصنيع والحرارة.

ينبغي فحص المثبتات وتركيبات الكبس ومقاعد المحامل وأكتاف التموضع مقابل الحركة الدقيقة الناتجة عن الاهتزاز. فقد تتدهور تجميعة تبدو محكمة اسميًا إذا كانت خشونة السطح أو اختيار الطلاء أو الاحتفاظ بالتحميل المسبق أو هندسة التثبيت محددة بصورة ضعيفة. وعندما يُبلَّغ عن عطل باسم «تآكل العمود» أو «ضوضاء الترس»، فقد تكون الحالة المسببة واجهة سمحت للعمود أو الترس بالتحرك من موضعه المقصود.

لا تختر المادة والعملية والفحص بصورة مستقلة

يربط مسار الاختيار الأكثر موثوقية بين مواصفات المادة وعملية الطرق وتسلسل التشغيل الميكانيكي والمعالجة الحرارية والفحص النهائي ووظيفة التجميع. إن التعامل مع هذه العناصر كبنود شراء منفصلة يخلق فجوات. فعلى سبيل المثال، قد يؤدي اختيار مادة اعتمادًا على خصائصها الحجمية دون تحديد استجابتها للتقسية إلى نتائج غير متسقة للطبقة السطحية. وقد يؤدي تحديد انحراف شعاعي منخفض دون مراعاة تشوه المعالجة الحرارية إلى تشغيل تصحيحي مفرط. وقد يؤدي طلب سطح مصقول دون التحكم في اتجاه وعمق علامات الجلخ إلى بقاء منطقة حساسة للكلال دون تغيير.

ينبغي أن تطلب المراجعة الفنية العملية ما يلي قبل الإصدار:

1. وصفًا لدورة التشغيل يميز بين الحمل المستمر والذروات والانعكاسات والتعرض الحراري.
2. أنماط الفشل الحرجة لكل مكوّن، بدلًا من متطلب مقاومة عام.
3. متطلبات المادة والمعالجة الحرارية المرتبطة بالمناطق المحملة.
4. ضوابط الطرق والتشغيل الميكانيكي والتشطيب التي تحمي الهندسة الحرجة.
5. بنود الفحص البُعدي والهندسي المرتبطة بسلوك التجميع، بما في ذلك الانحراف الشعاعي والتمركز وهندسة الأسنان وتوافق الوصلات المسننة وحالة مقعد المحمل.
6. عملية واضحة للتتبع وعدم المطابقة لأجزاء الإنتاج.

متى يصبح المسار الأقل تكلفة مكلفًا

ينبغي أن تشمل مقارنة التكلفة أكثر من سعر الوحدة. فقد تكون العملية التي تخفض نفقات التشغيل الميكانيكي الأولية غير مناسبة إذا أدت إلى إزالة مفرطة للمادة أو تشوه غير مستقر أو إعادة عمل أكثر تكرارًا أو احتمال أعلى للفشل المبكر في الميدان. وعلى العكس، قد يقلل الشكل شبه النهائي المطروق بدقة الهدر ووقت التشغيل الميكانيكي، ولكن فقط عندما يبرر حجم الإنتاج والهندسة والتحكم البُعدي المطلوب تكاليف القوالب وتطوير العملية.

لا توجد أفضلية عامة للأجزاء المطروقة أو المشغلة من قضيب أو المصبوبة أو المصنعة بالتجميع. يعتمد المسار الصحيح على مسار الحمل وحجم الجزء والهندسة وحجم الإنتاج وسلوك المادة وعواقب الفشل. وغالبًا ما تبرر أجزاء مجموعة نقل الحركة ذات الأحمال العالية اهتمامًا أكبر بجودة الطرق والتحكم في المعالجة الحرارية لأن ضرر الكلال قد ينشأ تحت السطح أو عنده قبل وقت طويل من ظهور تشوه مرئي.

اتخذ القرار بناءً على أضعف حالة

ينبغي أن يستند الاختيار النهائي إلى أكثر توليفة واقعية إضرارًا من الحمل ودرجة الحرارة والمحاذاة وحالة التزييت والاهتزاز، وليس إلى أسهل نقطة تشغيل. فقد يتعطل ترس يعمل بهدوء عند العزم الاسمي تحت زيت ساخن وعزم ذروة. وقد يتشقق عمود يجتاز فحص الالتواء الساكن بعد أحمال عكسية متكررة عند انتقال وصلة مسننة مجهدة. وقد تصبح تجميعة مشغلة بدقة غير مستقرة بمجرد إدخال انحراف الهيكل والنمو الحراري في الاعتبار.

في الخدمة الشديدة، تتمثل أفضل خطوة تالية في مراجعة رسم المكوّن إلى جانب دورة التشغيل والتجميعة المحيطة به. تأكد من مواضع دخول الحمل إلى الجزء وخروجه منه، ومواضع تغير التوافق أو الصلادة بفعل الحرارة، ومواضع احتمال أن يسبب فيها الاهتزاز حركة نسبية. وستكشف هذه المراجعة عادةً ما إذا كانت المخاطرة الرئيسية تكمن في اختيار المادة أو هندسة المكوّن أو جودة الطرق أو المعالجة الحرارية أو دقة التشغيل الميكانيكي أو واجهة خارج الجزء نفسه.
