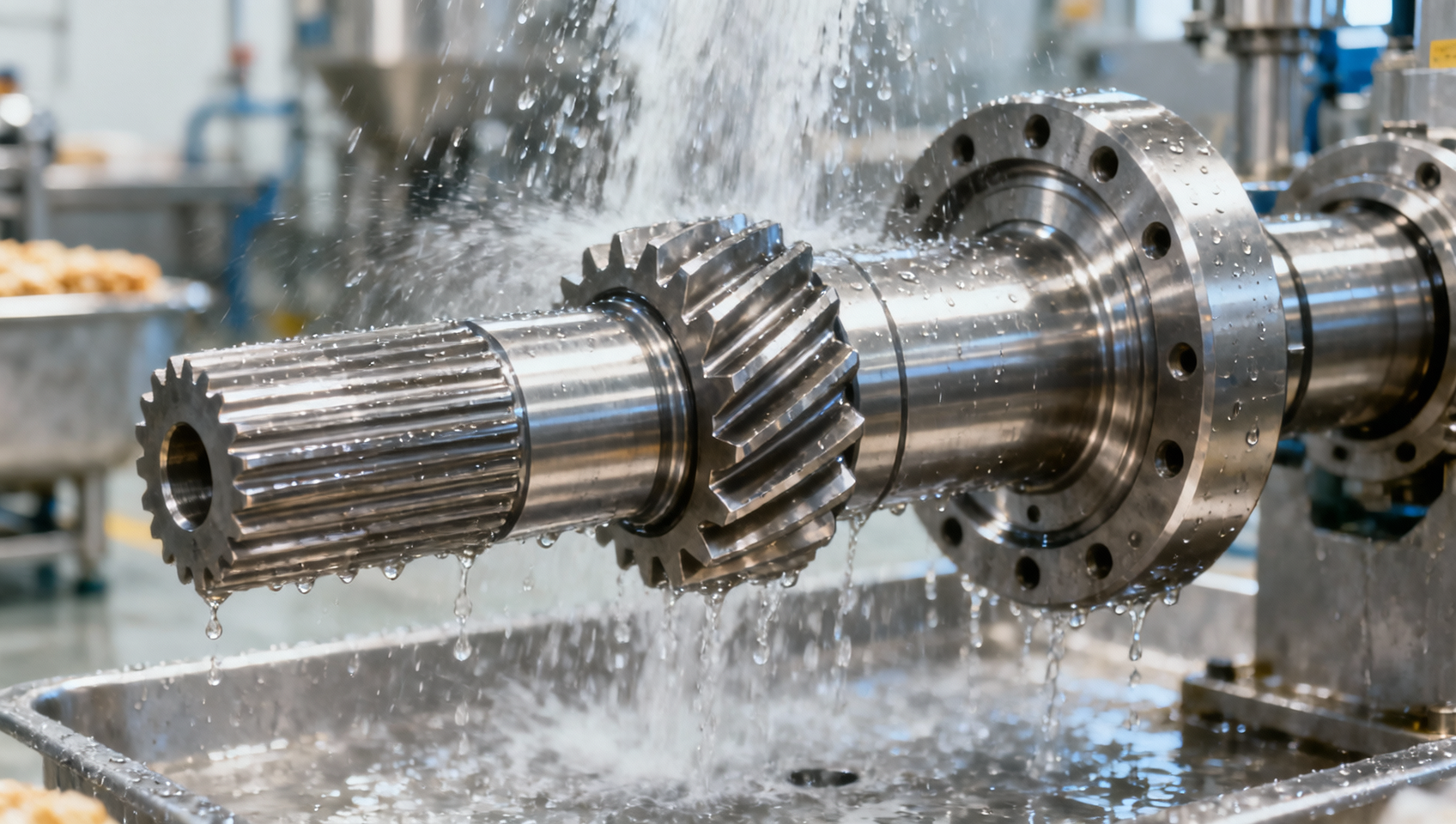

تكون هناك حاجة إلى عمود محزز من الفولاذ المقاوم للصدأ عندما يمكن للماء أو سوائل العمليات الوصول إلى أسنان التخديد، وأكتاف العمود، وسطح مانع التسرب، أو المحور المتزاوج بوتيرة كافية لإحداث تآكل قبل فترة الخدمة المخططة لمجموعة نقل الحركة. ويشمل ذلك الغسل المباشر، ومناطق الرذاذ، والمياه الراكدة، والتكاثف داخل المعدات المغلقة، والهواء المحمل بالأملاح، وتسرب سائل التبريد، والغمر المتقطع. وتزداد أهمية هذا القرار عندما يتعين على العمود الاستمرار في نقل عزم الدوران بدقة بعد دورات متكررة من البلل والجفاف، بدلاً من مجرد تحمل التعرض العرضي.

يمكن أن يكون عمود من الفولاذ الكربوني المطلي مقبولاً داخل حاوية جافة لا تتعرض إلا لرطوبة عرضية وجيزة. لكنه يصبح خياراً غير مناسب عندما يؤدي تلف الطلاء، أو الرطوبة المحتجزة، أو التآكل الاحتكاكي عند جوانب الأسنان إلى كشف الفولاذ العاري. وتكون التخديدات حساسة بصفة خاصة لأن أسطح التلامس ضيقة ومحملة ويصعب حمايتها بعد التجميع. تستهلك نواتج التآكل الخلوص، وتعطل الحركة الانزلاقية، وقد تحول تركيب الخلوص المقصود إلى وصلة عالقة. وبمجرد أن تبدأ الوصلة في التآكل الاحتكاكي، تسرع بقايا الأكاسيد التآكل في كل من العمود والمحور.

الظروف التي تبرر استخدام الفولاذ المقاوم للصدأ

يكون استخدام الفولاذ المقاوم للصدأ مبرراً عندما تكون البيئة الرطبة مستمرة أو عندما تجعل إمكانية الوصول للصيانة تجديد السطح غير عملي. فالعمود الموجود داخل محرك ناقل يُغسل بالماء، أو آلية مساعدة بحرية، أو ملحق لمعالجة الأغذية، أو مشغل خارجي، أو وصلة مضخة، أو معدات معرضة لرذاذ الطريق، يواجه ظروف تشغيل مختلفة عن عمود داخل علبة تروس مضبوطة المناخ. والسؤال ذو الصلة ليس ما إذا كان الماء موجوداً في مكان قريب. بل هو ما إذا كانت الرطوبة يمكن أن تبقى عند واجهة التخديد مدة كافية لتعطيل التزييت، أو بدء التنقر، أو تآكل جزء غير محمل يدخل لاحقاً إلى المحور أثناء الحركة المحورية.

يستحق التعرض للملح معالجة منفصلة. إذ يهاجم الماء الحامل للكلوريدات العديد من سبائك الفولاذ المقاوم للصدأ بعنف أكبر من المياه العذبة النظيفة، خصوصاً في المواضع التي تجف فيها الرواسب على السطح وتتركز الأملاح. وقد تتلطخ مادة قياسية مقاومة للتآكل تم اختيارها فقط لرطوبة الأماكن الداخلية، أو تتنقر، أو يتطور بها تآكل شقي في ظروف الرذاذ البحري أو ملح إزالة الجليد. ويُعد جذر التخديد، والمنطقة الانتقالية بين العمود والكتف، ومنطقة التلامس أسفل عنصر التثبيت، مواقع شائعة لهذا النوع من الضرر لأن الرطوبة تُحتجز فيها.

كما أن التنظيف المتكرر يغير المتطلبات. فقد يدفع الغسل عالي الضغط السوائل إلى ما بعد موانع التسرب وإلى الواجهات التي تبدو محمية أثناء التشغيل العادي. وقد تغير المنظفات، ومواد التنظيف القلوية، والبقايا الحمضية، ودرجات حرارة الغسل المرتفعة آلية التآكل. لذلك ينبغي أن يستند قرار اختيار المادة إلى السائل الفعلي وتركيزه ودرجة حرارته ومدة التلامس ودورة الشطف، بدلاً من الوصف العام لـ «بيئة رطبة».

مقاومة التآكل وحدها لا تحدد اختيار العمود

يجب أن يفي عمود التخديد المصنوع من الفولاذ المقاوم للصدأ أيضاً بمتطلبات مقاومة الالتواء، وإجهاد تلامس الأسنان، ومقاومة الكلال، والاستقرار الأبعادي. فبعض الدرجات المقاومة للتآكل قابلة للتشغيل الآلي بشكل جيد، لكنها لا توفر صلادة سطحية كافية للتخديدات ذات الأحمال العالية. ويمكن تقوية درجات أخرى بالمعالجة الحرارية، لكنها تتطلب تحكماً دقيقاً في التشوه، خاصة عندما تكون لأقطار خطوة التخديد وهندسة الجوانب حدود ضيقة. وقد يؤدي اختيار السبيكة الأعلى مقاومة للتآكل دون مراعاة مسار عزم الدوران إلى إنتاج عمود يقاوم البقع لكنه يتآكل مبكراً.

لأحمال متوسطة والتعرض للمياه العذبة، غالباً ما تُؤخذ مادة من الفولاذ المقاوم للصدأ الأوستنيتي في الاعتبار بسبب مقاومتها العامة للتآكل. ويكمن قيدها في الصلادة المنخفضة نسبياً ما لم تتوفر معالجة سطحية منفصلة أو تأثير التقسية بالتشغيل. وتكون درجات الفولاذ المقاوم للصدأ المارتنسيتي أو المتصلب بالترسيب أكثر ملاءمة عندما تحتاج أسنان التخديد إلى قوة ومقاومة تآكل أعلى، شريطة أن تتمتع الدرجة المختارة بسلوك تآكل كافٍ للسائل الفعلي. وفي الخدمة الغنية بالكلوريدات، يجب أن يراعي اختيار المادة مقاومة التنقر والتآكل الشقي، إضافة إلى الخصائص الميكانيكية الممكن تحقيقها.

ويكتسب المكوّن المتزاوج أهمية مماثلة. فقد ينقل عمود مقاوم للصدأ مقترن بمحور من الفولاذ الكربوني المشكلة إلى تجويف المحور أو ينتج نواتج تآكل تلوث تلامس التخديد. كما أن اقتران معادن مختلفة بوجود إلكتروليت يثير مخاوف التآكل الجلفاني. وقد يلزم العزل الكهربائي، واختيار مواد متوافقة، والتصريف، ومادة تزييت واقية مناسبة. إن تحديد مادة العمود فقط يترك آلية الفشل على مستوى التجميعة دون معالجة.

افصل صدأ السطح عن فشل وصلة التخديد

لا يعني تغير اللون المرئي على امتداد عمود مكشوف تلقائياً أن وصلة التخديد تحتاج إلى فولاذ مقاوم للصدأ. فقد تكون البقع السطحية خارج المحور تجميلية إذا لم تصل إلى مانع تسرب أو مقعد محمل أو واجهة محملة. وعلى العكس، قد يبدو التخديد مقبولاً من الخارج بينما يستمر التآكل داخل المحور، حيث يبقى الماء المتكثف محصوراً. وينبغي أن يركز الفحص على جوانب الأسنان والجذور ونهايات التعشيق والواجهة القريبة من موانع التسرب أو الأغطية.

غالباً ما تختلط عدة أعراض:

• الرواسب الحمراء أو البنية عند مدخل التخديد قد تشير إلى انتقال التآكل الخارجي إلى الداخل، لكنها قد تكون أيضاً بقايا تآكل احتكاكي ناتجة عن حركة دقيقة تحت انعكاس عزم الدوران.
• صعوبة تحريك المحور انزلاقياً أثناء الخدمة قد تنتج عن نمو التآكل، أو تلف جوانب الأسنان، أو نتوءات ناتجة عن التجميع، أو عدم محاذاة يحمّل أحد جانبي التخديد.
• مناطق محلية مصقولة على أسنان باهتة في غير ذلك غالباً ما تشير إلى تلامس غير متساوٍ أو تزييت غير كافٍ بدلاً من مشكلة في درجة المادة.
• تنقرات قرب الأكتاف وأسفل معدات التثبيت تشير إلى مشكلة احتجاز الرطوبة. وقد يترك تغيير سبيكة العمود دون تحسين التصريف السبب الناتج عن الهندسة قائماً.

وهذا التمييز مهم لأن الفولاذ المقاوم للصدأ ليس بديلاً عن الملاءمة الصحيحة. يمكن للتخديد المرتخي أن يتعرض للتآكل الاحتكاكي حتى في مادة مقاومة للصدأ. ويمكن للتخديد المحكم أكثر من اللازم أن يتعرض للالتصاق الاحتكاكي أثناء التجميع، خاصة عندما تنزلق سبائك متشابهة من الفولاذ المقاوم للصدأ على بعضها دون تزييت مناسب. ويجب أن تتحكم المواصفة في كل من سلوك التآكل وحالة التلامس المقصودة.

الملاءمة وعزم الدوران والحركة المحورية

يؤثر نوع التخديد في كيفية تقييم التعرض للماء. فوصلة تخديد ثابتة تُجمع مرة واحدة وتكون محمية داخل غلاف محكم الإغلاق تواجه مخاطر مختلفة عن تخديد منزلق يتحرك بصورة متكررة تحت الحمل. وتتطلب التخديدات المنزلقة حالة سطح تدعم الحركة دون تآكل لاصق، بينما يجب أن يظل مزيّتها فعالاً بوجود الماء. وقد يحمي شحم طارد للماء واجهة خفيفة الحمل، لكنه قد يُزاح بفعل الغسل بالضغط أو يخففه بعض سوائل العمليات. وينبغي أن يوفر تصميم العمود مساراً واقعياً لإعادة التزييت أو يستخدم خصائص إحكام حيث تكون إمكانية الوصول للصيانة محدودة.

ينبغي حساب قدرة نقل عزم الدوران من التعشيق الفعال للأسنان، وهندسة الأسنان، وتوزيع الحمل، وضغط التلامس المسموح به، وإجهاد الالتواء في قلب العمود. وقد تقلل الخدمة الرطبة السعة القابلة للاستخدام بصورة غير مباشرة. فتنقرات التآكل تخلق مراكز تركيز للإجهاد عند جذر التخديد، وفقدان التزييت يرفع احتكاك الجوانب، والحطام يمنع التعشيق المنتظم. وقد ينخفض هامش كلال العمود الملائم في اختبار نظيف وجاف بعد دورات متكررة من التآكل والاهتزاز.

تخلق الحركة المحورية قلقاً إضافياً. فإذا تحرك المحور فوق جزء مكشوف من العمود، فقد تحمل كل شوط رطوبة وتلوثاً كاشطاً إلى التخديد. وفي هذه الحالة، تحتاج منطقة الحركة المكشوفة إلى العناية نفسها الممنوحة للأسنان المتعشقة. ويمكن لغطاء واقٍ أو كاشطة أو درع أو مسار تصريف معدل أن يقلل التلوث بدرجة كبيرة. ويكون الفولاذ المقاوم للصدأ مناسباً عندما لا تستطيع هذه التدابير منع التلامس الرطب بشكل موثوق، لكن ينبغي تحديده كجزء من نظام الحركة بالكامل.

تشطيب السطح وتفاصيل التصنيع

تؤثر جودة التشغيل الآلي في أداء مقاومة التآكل، لأن جوانب الأسنان الخشنة والمواد الممزقة تحتجز الملوثات وتجعل الأغشية الواقية أقل استقراراً. ويمكن للنتوءات عند حواف التخديد أن تتلف موانع التسرب، وتكشط مادة التزييت من المحور المتزاوج، وتخلق نقاطاً محلية لبدء التآكل. وبعد عمليات التفريز أو السحب أو الدرفلة أو التجليخ أو غيرها من عمليات تشكيل التخديد، ينبغي تقييم هندسة الأسنان وحالة السطح معاً. فالتخديد الصحيح أبعادياً ذو الحواف البارزة الحادة ليس جاهزاً للخدمة الرطبة.

غالباً ما يُنظر في التخميل أو عملية تنظيف مناسبة أخرى بعد التشغيل الآلي لمكونات الفولاذ المقاوم للصدأ بعد التشغيل والمناولة. والغرض هو إزالة التلوث السطحي الذي قد يضعف مقاومة التآكل. ولا يصلح ذلك علامات الأدوات العميقة، أو اختيار السبيكة غير الصحيح، أو الجسيمات الكاشطة المدمجة، أو حالات تغير اللون الحراري الناتجة عن عمليات حرارية غير مضبوطة. ويجب أن تحافظ أي عملية تشطيب على أبعاد التخديد المحددة وأن تتجنب تدوير شكل السن بما يتجاوز سماحية وظيفته.

عندما يكون التآكل شديداً، قد يلزم سطح مقسى. ويجب أن تكون العملية متوافقة مع درجة الفولاذ المقاوم للصدأ المختارة وأن تُقيّم من حيث التشوه والطبقات الهشة وسلوك الكلال المتغير وتشطيب الجوانب الناتج. فالصلادة وحدها ليست إجابة كاملة: إذ يمكن لسطح شديد الصلادة مع متانة ضعيفة أو ملاءمة متزاوجة سيئة أن يتشقق أو يتقشر تحت الحمل الدوري. وبالنسبة إلى تجميعات مجموعة نقل الحركة المضبوطة بدقة، يكون فحص شكل الأسنان بعد المعالجة الحرارية النهائية أو المعالجة السطحية أكثر دلالة من الاعتماد على القياسات قبل المعالجة.

التفاصيل التي ينبغي أن تظهر في الرسم

تصف المواصفة المفيدة البيئة والوظيفة بدلاً من الاكتفاء بعبارة «الفولاذ المقاوم للصدأ». وينبغي تحديد درجة المادة أو عائلة الدرجات المعتمدة إلى جانب الحالة الميكانيكية المطلوبة. ويجب أن يحدد الرسم معيار التخديد أو شكل السن، والأقطار الكبرى والصغرى، وفئة الملاءمة، وطول التعشيق الفعال، وحدود الانحراف بالنسبة إلى مجلات المحامل أو موانع التسرب، وعيوب السطح المسموح بها في المناطق الحساسة للكلال.

تنتمي معلومات الخدمة الرطبة إلى الحزمة الفنية نفسها: نوع السائل، والتعرض للملح، ونطاق درجة حرارة التشغيل، وطريقة الغسل، وموضع الغمر أو الرذاذ المتوقع، ونوع مادة التزييت، وترتيب الإحكام، وما إذا كان الانزلاق المحوري يحدث. تؤثر هذه التفاصيل في السبيكة والمعالجة السطحية والتشطيب وطريقة الفحص. إن اشتراط مقاومة التآكل دون وصف السائل يترك مجالاً واسعاً لاختيار مادة غير مناسبة.

بالنسبة إلى عمود مدمج مع مكونات مجموعة نقل حركة مطروقة، ينبغي تحديد استراتيجية المراجع قبل التشغيل الآلي النهائي. تؤثر سماحية الطرق واتجاه تدفق الحبيبات، حيثما ينطبق، ومخزون التشغيل الآلي حول التخديدات ومقاعد المحامل في التمركز والأداء تحت الكلال. وقد تشترك المكونات ذات الصلة مثلالمطروقات من نوع العجلات في مسارات الحمل أو مراجع التثبيت، لذلك ينبغي مراجعة الهندسة المتزاوجة قبل تحديد انحراف العمود بشكل منفصل.

ضوابط التجميع هي التي تحدد غالباً الأداء الميداني

تكتسب النظافة أثناء التجميع أهمية خاصة للتخديدات المقاومة للصدأ ذات الملاءمة القريبة. فقد تنحصر الرايش، وسائل التبريد الجاف الناتج عن التشغيل الآلي، وجسيمات الفولاذ من الأعمال المجاورة، والغبار الكاشط في تلامس الأسنان. ويمكن لهذا التلوث أن يخدش الجوانب أثناء الحركة الأولى ويحجز الرطوبة على المعدن. وقبل التجميع، ينبغي تنظيف التخديد والمحور بعملية متوافقة مع مواد التزييت ومواد مانع التسرب المقصودة، ثم فحصهما بحثاً عن النتوءات والانبعاجات وشظايا الطلاء.

استخدم مادة التزييت المحددة للوصلة بدلاً من تطبيق مركب عام الاستخدام دون مراجعة. ويجب أن يعالج المنتج المختار ضغط التلامس ودرجة الحرارة ومقاومة الماء والتوافق مع الإلاستومرات وإمكانية التعرض للأغذية أو المواد الكيميائية أو البيئة البحرية، عند الاقتضاء. وقد تساعد مركبات مانع الالتصاق في التجميع، لكنها ليست مناسبة تلقائياً كمادة تزييت تشغيلية لتخديد منزلق ينقل عزم الدوران.

كما أن قوة التركيب مؤشر تشخيصي. فقد يكون المحور الذي يتطلب قوة مفرطة غير محاذٍ، أو ملوثاً، أو غير صحيح أبعادياً، أو مشوهاً حرارياً. ويؤدي دفعه قسراً على العمود إلى خطر الالتصاق الاحتكاكي وإخفاء السبب الجذري إلى أن تنحشر الوصلة لاحقاً. وعلى العكس، قد يكون للمحور الذي يُركب بسهولة زائدة تلامس غير كافٍ في الجوانب، مما يشجع الصدم والتآكل الاحتكاكي تحت الأحمال العكسية.

متى لا تكون هناك حاجة إلى الفولاذ المقاوم للصدأ

لا تكون هناك حاجة تلقائية إلى الفولاذ المقاوم للصدأ في كل موقع رطب. يمكن أن يظل عمود تخديد تقليدي من الفولاذ السبائكي مزود بطبقة أو معالجة سطحية مثبتة مناسباً عندما تبقى الوصلة داخل علبة تروس محكمة الإغلاق جيداً، ويكون دخول الماء تحت السيطرة، وتناسب درجة حرارة الخدمة الطلاء، ويتمتع العمود بإمكانية وصول كافية للصيانة. وقد يكون هذا النهج مفضلاً أيضاً عندما تكون قوة القلب العالية والتقسية العميقة هما المتطلبين الأساسيين وتكون البيئة رطبة بدرجة طفيفة فقط.

يتغير القرار عندما يُتوقع أن يكون فشل مانع التسرب عرضياً بدلاً من مستحيلاً. فإذا وصل التسرب أو الغسل إلى التخديد قبل أن يمكن اكتشافه وصيانته، تصبح مقاومة التآكل متطلباً وظيفياً. وفي هذه الحالة، توفر المادة المقاومة للصدأ، والمواد المتزاوجة المتوافقة، والتشطيب المضبوط، والتصريف الفعال أساساً أكثر متانة من الاعتماد على طلاء غير متضرر طوال عمر الجزء.

لذلك يلزم عمود تخديد من الفولاذ المقاوم للصدأ محدد المواصفات جيداً عندما تصل الرطوبة إلى واجهة التحميل الفعلية ويؤثر التآكل أو البري أو الانحشار الناتج في نقل عزم الدوران أو قابلية الخدمة. وتربط أقوى المواصفات بين التعرض للسائل وحالة المادة وملاءمة التخديد والمعالجة السطحية والمحور المتزاوج وترتيب الإحكام وطريقة الصيانة. إن التعامل مع هذه العناصر باعتبارها وصلة واحدة يمنع مقاومة التآكل من أن تصبح متطلباً معزولاً وغير مكتمل.
