اختر الحلقات المدرفلة من الفولاذ المقاوم للصدأ بدلاً من الحلقات المقطوعة من الألواح عندما يكون المكوّن معرضًا لأحمال دورية، أو ينقل عزم دوران، أو يتعرض لتغيرات في الضغط أو درجة الحرارة، أو يحتاج إلى تمركز دائري موثوق بعد التشغيل الآلي. عادةً ما تكون تكلفة مسار الدرفلة أعلى في البداية، لكنه قد يقلل هدر المواد ووقت التشغيل الآلي ومخاطر الخدمة في التطبيقات التي تكون فيها سلامة الحلقة ذات أهمية فعلية.

غالبًا ما تتم صياغة المقارنة بصورة مبسطة أكثر من اللازم: «الحلقات المدرفلة أقوى، والحلقات المقطوعة من الألواح أرخص». هذا صحيح من حيث الاتجاه العام، لكنه لا يؤدي إلى قرار توريد عملي. يعتمد الاختيار الصحيح على كيفية تحميل الحلقة، وكمية المادة الزائدة التي يجب إزالتها، وأدلة الفحص المطلوبة، وما إذا كان الفشل يعني استبدالًا بسيطًا أو توقفًا مكلفًا.

قد لا تبرر شفة زخرفية، أو حلقة غطاء منخفضة الحمل، أو نموذج أولي لمرة واحدة، استخدام الدرفلة. أما حلقة علبة التروس، أو مكوّن الاقتران البحري، أو الشفة الدوارة، أو دعامة المحمل، أو الحلقة المقاومة للتآكل التي تعمل تحت إجهاد متكرر، فهي حالة مختلفة. في هذه الحالات، ينبغي تقييم مسار التصنيع كجزء من التصميم الهندسي، لا اعتباره مجرد تفصيل شرائي.

لماذا تتصرف الحلقات المدرفلة من الفولاذ المقاوم للصدأ بصورة مختلفة

تبدأ الحلقة المقطوعة من الألواح بلوح مسطح. يُقطع القطران الداخلي والخارجي بالليزر أو البلازما أو القطع بنفث الماء أو التشغيل الآلي، ثم قد تخضع الحلقة لمزيد من التشغيل الآلي أو التشكيل أو المعالجة الحرارية. وهو مسار مباشر، لا سيما للأشكال الهندسية البسيطة ودفعات الإنتاج القصيرة.

تبدأ الحلقات المدرفلة بقطعة خام مثقوبة أو مشكلة مسبقًا يتم توسيعها بين أدوات الدرفلة. خلال هذه العملية، يُشغَّل المعدن ليأخذ شكلًا دائريًا مستمرًا. يميل تدفق حبيبات المادة إلى اتباع محيط الحلقة بدلاً من أن ينقطع نتيجة قطع شكل جانبي من لوح. وهذا الاختلاف هو السبب التقني الرئيسي لتفضيل الحلقات المدرفلة عادةً في مهام الدوران أو التحميل الشاقة.

الفائدة ليست سحرية. فتدفق الحبيبات لا يلغي التصميم الرديء، أو الاختيار غير الصحيح لدرجة الفولاذ المقاوم للصدأ، أو المعالجة الحرارية السيئة، أو أنصاف أقطار التدوير غير الكافية، أو ممارسات التشغيل الآلي غير السليمة. لكنه يوفّر بنية ابتدائية أكثر ملاءمة للعديد من التطبيقات التي ينتقل فيها الإجهاد حول المحيط.

يمكن للإنتاج بالدرفلة أيضًا توفير قطعة خام شبه نهائية أكثر كفاءة. فعندما يكون الجزء النهائي ذا شكل حلقي واضح، فإن البدء بحلقة بدلاً من تشغيل معظم هذا الشكل من لوح يمكن أن يترك مادة زائدة أقل للإزالة. وقد تكون النتيجة العملية حجم رايش أقل، ووقت تشغيل آلي مخفض، وهندسة مكوّن أكثر استقرارًا أثناء الإنتاج.

اختر الحلقات المدرفلة من الفولاذ المقاوم للصدأ عندما يكون الكلال جزءًا من متطلبات العمل

التحميل الدوري هو أوضح سبب لتحديد حلقة مدرفلة. فكّر في شفة تتعرض لشد مسبق متكرر للمسامير ودورات ضغط، أو دعامة ترس حلقي، أو حامل مجرى محمل، أو مكوّن مضخة، أو محور اقتران يتعرض لانعكاسات عزم الدوران. لا تفشل هذه الأجزاء بسبب حمل ساكن واحد فقط، بل تتراكم فيها الأضرار عبر آلاف أو ملايين دورات التحميل.

في الحلقة المقطوعة من لوح، قد لا يتبع اتجاه حبيبات اللوح الأصلي مسار الحمل الدائري. وبحسب جودة اللوح وطريقة القطع وحالة الحافة والشكل الهندسي النهائي، قد يصبح الشكل المقطوع نقطة بداية أقل ملاءمة للخدمة الحساسة للكلال. تكون الحلقة المدرفلة عادةً أكثر توافقًا مع الإجهادات المحيطية الموجودة في المكونات الدائرية.

لا يعني ذلك أن كل حلقة من الفولاذ المقاوم للصدأ في تطبيق كلالي يجب أن تكون مدرفلة. فإذا كان مستوى الإجهاد منخفضًا، وكان الجزء كبيرًا بما يكفي، وكانت الخدمة متقطعة، وكانت ضوابط الفحص والتشغيل الآلي قوية، فقد تظل الحلقة المقطوعة من لوح خيارًا معقولًا. والسؤال هو ما إذا كان التوفير في القطعة الخام يفوق عدم اليقين الإضافي على مدى عمر التجميعة.

قاعدة مفيدة هي: إذا كان الجزء حرجًا للسلامة، أو يصعب استبداله، أو مركبًا داخل نظام يكون فيه وقت التوقف مكلفًا، فاعتبر مقاومة الكلال معيارًا أساسيًا للاختيار. لا تختزل القرار في سعر الوحدة الأولي.

متى يبرر الاتساق الأبعادي مسار الطرق

تفترض الفرق الفنية أحيانًا أن أي حلقة ستُشغَّل آليًا إلى الأبعاد النهائية على أي حال، ولذلك فإن جودة القطعة الخام لها تأثير محدود. يسبب هذا الافتراض مشكلات إنتاجية يمكن تجنبها.

يصحح التشغيل الآلي الأبعاد؛ لكنه لا يصحح دائمًا شكل البداية غير الكفء أو غير المستقر. قد تتطلب القطعة الخام المقطوعة من لوح ذات سماحية تشغيل كبيرة إزالة واسعة للوصول إلى الشكل النهائي. وقد تكون النتيجة أزمنة دورة أطول، وتآكلًا أكبر للأدوات، وتعرضًا أعلى للخردة، ومخاطر أكبر لتحرك الجزء بعد تحرير الإجهاد. وتزداد أهمية ذلك مع الأقطار الكبيرة والمقاطع الأثقل والخصائص التي يجب أن تبقى متحدة المركز مع التجويف.

تُعد الحلقات المدرفلة من الفولاذ المقاوم للصدأ مفيدة بصورة خاصة عندما يتطلب الجزء النهائي استدارة مضبوطة، أو جدرانًا متحدة المركز، أو هندسة متوازنة للخدمة الدوارة. يمكن توريد قطعة خام مدرفلة محددة المواصفات جيدًا بقرب كافٍ من المقطع المطلوب بحيث يركز التشغيل الآلي على الأسطح الوظيفية بدلاً من إنشاء الحلقة كاملة من الصفر.

ومع ذلك، لا تعني كلمة «مدرفلة» تلقائيًا أنها «جاهزة للتشغيل النهائي». اطلب السماحات الفعلية للقطعة الخام، وحدود عدم الاستدارة، وحالة السطح، وحالة المعالجة الحرارية، وسماحية التشغيل الآلي المتفق عليها. وينبغي للمورّد أيضًا أن يفهم أي الأسطح تحدد بنية المراجع. إذا كان تمركز التجويف هو العامل الحاكم في التصميم، فيجب أن تعكس خطة الفحص ذلك بدلاً من الاعتماد فقط على فحوصات القطر الخارجي.

استخدام المواد يكتسب أهمية أكبر في الحلقات الكبيرة

قد يبدو قطع الألواح اقتصاديًا عند النظر إلى تسعير المواد بالكيلوغرام فقط. لكن صورة التكلفة الكاملة تختلف عندما تتحول قطعة مركزية كبيرة إلى خردة أو عندما يجب تشغيل قطعة خام من لوح سميك بشكل مكثف على كلا القطرين.

بالنسبة لمكونات الحلقات المتوسطة والكبيرة، يمكن للدرفلة تحسين استخدام المواد لأن القطعة الخام الابتدائية تكون حلقية بالفعل. وتزداد الميزة عندما يكون للجسم الحلقي النهائي جدار شعاعي رقيق نسبيًا مقارنة بقطره الخارجي. في هذه الهندسة، يمكن أن يترك قطع حلقة من لوح كمية كبيرة من المواد غير المستخدمة في المركز، بينما تعيد الدرفلة توزيع المادة في المقطع الذي يحتاجه الجزء فعليًا.

هناك أيضًا جانب بيئي وتشغيلي. فالمواد الأقل إزالة تعني رايشًا أقل للتعامل معه، وطاقة تشغيل آلي أقل لكل جزء نهائي، ووقتًا أقل مشغولًا على معدات الخراطة. لا تكون هذه المكاسب متماثلة لكل جزء، لذلك ينبغي حسابها بناءً على أبعاد القطعة الخام المقترحة ومسار التشغيل الآلي بدلاً من افتراضها استنادًا إلى ادعاء تسويقي.

يمكن أن يكون المصنعون الذين يجمعون بين الطرق والتشغيل الآلي مفيدين بصورة خاصة هنا لأنهم يستطيعون تقييم تصميم القطعة الخام مقارنة بخطة العمليات النهائية. تدير شركة Liaocheng Jiucheng Auto Parts Co., Ltd. ورشًا للطرق الدقيق والتشغيل الآلي، وتخدم تطبيقات تشمل أجزاء نقل الحركة للسيارات وطاقة الرياح والآلات والقطاع البحري. ويمكن لهذا النوع من تغطية العمليات أن يساعد عندما لا تكون المسألة الحقيقية مجرد شراء قطعة خام حلقية، بل تنسيق سماحية الطرق وتسلسل الخراطة والفحص وأداء الجزء النهائي.

تظل الحلقات المقطوعة من الألواح الخيار المنطقي في بعض الحالات

لا توجد قيمة هندسية في تحديد حلقة مدرفلة لمجرد أن الجزء دائري. غالبًا ما تكون الحلقات المقطوعة من الألواح مناسبة عندما تكون الحلقة منخفضة الحمل، وغير دوارة، وبسيطة، ومطلوبة بسرعة بكمية صغيرة جدًا. ويمكن أن تكون عملية أيضًا لأعمال النماذج الأولية المبكرة، بشرط ألا يُستخدم النموذج الأولي للتحقق من عمر الكلال أو سلوك المواد على مستوى الإنتاج.

قد يكون اللوح هو المسار الأفضل عندما لا يكون الجزء حلقة فعلية من الناحية الوظيفية. على سبيل المثال، قد لا يستفيد مكوّن لوح مسطح بفتحة مركزية كبيرة، أو بروزات خارجية غير منتظمة، أو فتحات واسعة، أو شكل جانبي غير متماثل، كثيرًا من درفلة الحلقات. وإذا كان سيجري لاحقًا تشغيل جزء كبير من الشكل المدرفل وإزالته، تختفي ميزة الشكل شبه النهائي.

قد يحسم التوافر الأمر أيضًا. فقد تكون درجة قياسية من ألواح الفولاذ المقاوم للصدأ متاحة فورًا، بينما تتطلب القطعة الخام المطروقة والمدرفلة مهلة توريد أطول. عندما يكون المكوّن مخصصًا لمعالجة أعمال الصيانة وكان الحمل معتدلًا، قد يكون قطع اللوح القرار التشغيلي المسؤول. فقط وثّق السبب وتأكد من أن المسار البديل يلبي متطلبات الخدمة.

لا تقارن «الفولاذ المقاوم للصدأ» بـ«الفولاذ المقاوم للصدأ» فقط

من الأخطاء الشائعة التعامل مع الفولاذ المقاوم للصدأ باعتباره فئة مواد واحدة. فللدرجات الأوستنيتية، والدرجات المارتنسيتية، ودرجات التصلب بالترسيب، والدرجات المزدوجة، وعائلات الفولاذ المقاوم للصدأ الأخرى خصائص مختلفة جدًا من حيث القوة وسلوك التآكل وقابلية اللحام والاستجابة المغناطيسية وخصائص المعالجة الحرارية. وتعتمد الدرجة الصحيحة على بيئة العمل والمتطلبات الميكانيكية.

على سبيل المثال، قد تكون مقاومة التآكل هي القضية الأساسية لحلقة معرضة للبيئة البحرية، لكن التعرض للكلوريدات ودرجة الحرارة وظروف الشقوق والتلامس الجلفاني لا تزال تتطلب المراجعة. قد تؤدي درجة مقاومة للتآكل اسميًا أداءً ضعيفًا إذا تم تجاهل بيئة التطبيق وحالة السطح. وبالمثل، قد توجه متطلبات القوة العالية الاهتمام نحو درجة قابلة للمعالجة الحرارية ومسار معالجة حرارية مضبوط بإحكام.

ينبغي اتخاذ قرار طريقة التصنيع ومواصفات المادة معًا. اسأل عما إذا كانت الدرجة المقترحة تُدرْفل حلقيًا بشكل روتيني في حجم المقطع المطلوب، وما إذا كانت حالة العملية معالجة بالتلدين بالمحلول، أو بالتطبيع، أو بالتقسية والمراجعة، أو معالجة بطريقة أخرى، وما حزمة الشهادات التي سترافق المادة. قد لا تثبت شهادة اختبار المصنع وحدها كل خاصية مطلوبة لحلقة مكتملة.

ما الذي يجب تضمينه في طلب عرض الأسعار قبل اختيار المسار

لا تكتفي وثائق الشراء الأقوى بذكر «حلقة من الفولاذ المقاوم للصدأ». بل تصف ظروف الخدمة وتحدد الخصائص التي تتحكم في الأداء. وهذا يوفر للموردين أساسًا للتوصية بقطع اللوح أو الدرفلة لأسباب فنية.

• حدّد درجة الفولاذ المقاوم للصدأ أو خصائص مقاومة التآكل والخصائص الميكانيكية المطلوبة.
• قدّم القطر الخارجي النهائي والقطر الداخلي والارتفاع المحوري وشكل المقطع وسماحية التشغيل الآلي المسموح بها.
• صف الأحمال الساكنة والأحمال الدورية وتغيرات اتجاه عزم الدوران والضغط والسرعة ودرجة الحرارة عند الاقتضاء.
• حدّد الأبعاد الحرجة: الاستدارة، والتمركز، والاستواء، والانحراف الكلي، وحالة التجويف، ومتطلبات الاتزان.
• حدّد تتبع المواد المطلوب، والاختبارات غير الإتلافية، وأدلة الاختبارات الميكانيكية، وسجلات الفحص النهائي.
• وضّح الكمية السنوية وما إذا كان الطلب الأول نموذجًا أوليًا أو دفعة تجريبية أو إنتاجًا متسلسلًا.

النقطة الأخيرة مهمة. فقد تصبح عملية غير اقتصادية لقطعتين من النماذج الأولية مناسبة بوضوح عند أحجام الإنتاج المتكررة، خصوصًا إذا حسّن تقليل التشغيل الآلي الإنتاجية. وعلى العكس، يمكن أن تكون الحلقة المدرفلة الممتازة تقنيًا مكلفة دون داعٍ عندما تكون هناك حاجة إلى جزء واحد بسيط منخفض الخدمة فقط.

عندما تكون الحلقة جزءًا من تجميعة لنقل عزم الدوران، فلا تقيّمها بمعزل عن غيرها. تحدد الواجهات مع الأعمدة والتعشيقات المسننة والمحامل والتروس والمثبتات ما إذا كانت قطعة خام حلقية أعلى جودة ستنتج فائدة حقيقية للنظام. بالنسبة للتجميعات التي تتطلب أيضًا عمود نقل الحركة متوافقًا، فإن مواءمة حالة المادة والسماحات ومتطلبات الفحص عبر الأجزاء المتزاوجة تكون غالبًا أكثر قيمة من تحسين أي مكوّن بصورة منفصلة.

ثلاث علامات تحذيرية تدل على أن قطع اللوح قد يكون توفيرًا ظاهريًا

أولاً، يبدو عرض سعر المورد منخفضًا لأنه يستبعد التكلفة الفعلية لتشغيل وإزالة حجم كبير من المواد. اطلب أبعاد القطعة الخام المقترحة وقدّر سماحية الإزالة قبل مقارنة الأسعار.

ثانيًا، يتعرض التطبيق لتحميل متكرر، لكن المواصفة تسرد قوة الشد القصوى فقط. يعتمد أداء الكلال على أكثر من نتيجة اختبار شد واحدة. فقد تؤثر حالة السطح والهندسة والإجهاد المتبقي واتجاه الحبيبات وضبط العيوب جميعًا في عمر الخدمة.

ثالثًا، يحتوي الرسم على متطلبات ضيقة للانحراف الكلي أو التمركز، لكن لم يناقش أحد كيفية تثبيت الحلقة وتشغيلها آليًا. يمكن أن تنتج القطعة الخام الصعبة إعدادًا صعبًا. وقد تصبح الحلقة الخام الأرخص الجزء النهائي الأعلى تكلفة عند احتساب عمليات الإعداد المتكررة وقطوع التصحيح والقطع المرفوضة.

نقطة قرار عملية

اختر خامات القطع من الألواح عندما يكون المكوّن بسيطًا ومنخفض الحمل ومنخفض الكمية ويتحمل إزالة أكبر بالتصنيع الآلي. اختر الحلقات المدرفلة من الفولاذ المقاوم للصدأ عندما يكون لتدفق الحبيبات الدائري، أو مقاومة الكلال، أو الهندسة الموثوقة، أو كفاءة المواد، أو تقليل التشغيل الآلي اللاحق قيمة قابلة للقياس في التطبيق.

ينبغي أن يستند القرار إلى الرسم الفعلي ودورة العمل، لا إلى تفضيل عام. بالنسبة لحلقة مقاومة للتآكل في علبة تروس، أو نظام دفع بحري، أو تجميعة ميكانيكية دوارة، أو نظام نقل لطاقة الرياح، اطلب عروض أسعار للمسارين باستخدام متطلبات الجزء النهائي نفسها. قارن تكلفة الجزء المورّد والمشغّل آليًا والمفحوص، والأدلة التي تدعم أداءه. عادةً ما يكون هذا هو الموضع الذي يصبح فيه الاختيار الصحيح واضحًا.

أسئلة يطرحها المشترون غالبًا

هل يمكن لحلقة مقطوعة من لوح أن تحقق الأبعاد النهائية نفسها للحلقة المدرفلة؟

غالبًا نعم، بعد التشغيل الآلي. والسؤال الأكثر أهمية هو مقدار التشغيل الآلي وضبط الإعداد وإزالة المواد اللازمة للوصول إلى ذلك، وما إذا كان الجزء النهائي يجب أن يتحمل أيضًا خدمة دورية.

هل الحلقات المدرفلة دائمًا أقوى؟

ليس بالضرورة. تعتمد القوة على درجة السبيكة، وممارسة الطرق، والمعالجة الحرارية، وحجم المقطع، والهندسة النهائية. تُفضَّل الحلقات المدرفلة عمومًا لأن تدفق حبيباتها المحيطي يمكن أن يدعم مسارات الأحمال ذات الشكل الحلقي بصورة أفضل.

هل ينبغي أن يستخدم النموذج الأولي المسار نفسه للإنتاج؟

استخدم مسار الإنتاج إذا كان النموذج الأولي سيتحقق من عمر الكلال، أو التشوه، أو قدرة التحمل. يمكن أن يكون النموذج الأولي المقطوع من لوح مفيدًا لفحوصات الملاءمة والتجميع، لكنه قد لا يمثل سلوك جزء إنتاجي مدرفل.

ما الفحص الذي ينبغي طلبه لحلقة حرجة؟

ابدأ بتتبع المواد والفحص الأبعادي، ثم أضف الاختبارات الميكانيكية المناسبة والفحص غير الإتلافي بناءً على مخاطر الخدمة والمواصفة الحاكمة. ينبغي الاتفاق على الطريقة الدقيقة وفقًا لدرجة المادة والهندسة الشكلية للجزء.

هل تصلح درفلة الحلقات لكل درجة من الفولاذ المقاوم للصدأ؟

لا. يجب مراجعة قابلية التشكيل، والمعالجة الحرارية المطلوبة، وأبعاد المقطع، وقدرة المورد معًا. أكد الدرجة المقترحة ومسار العملية قبل إصدار الطلب.

قائمة مواضع الصور البديلة

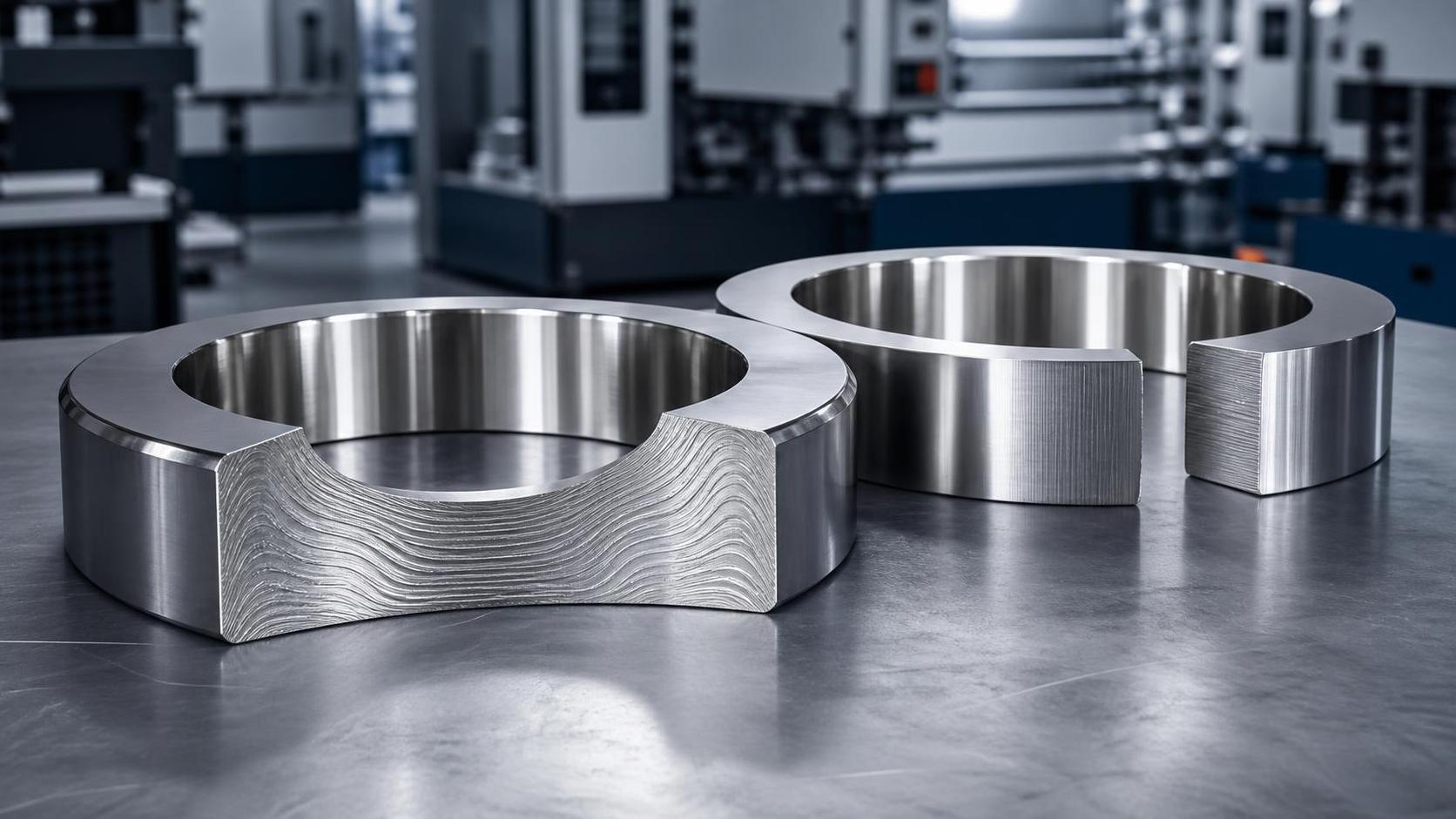

• - الموضع المقترح: بعد شرح درفلة الحلقات مقارنة بقطع الألواح. المحتوى: مقارنة مقطعية توضح تدفق الحبيبات المحيطي في حلقة مدرفلة واتجاه حبيبات اللوح في حلقة مقطوعة. النص البديل: «مقارنة تدفق حبيبات الحلقة المدرفلة من الفولاذ المقاوم للصدأ واتجاه حبيبات الحلقة المقطوعة من لوح.»
