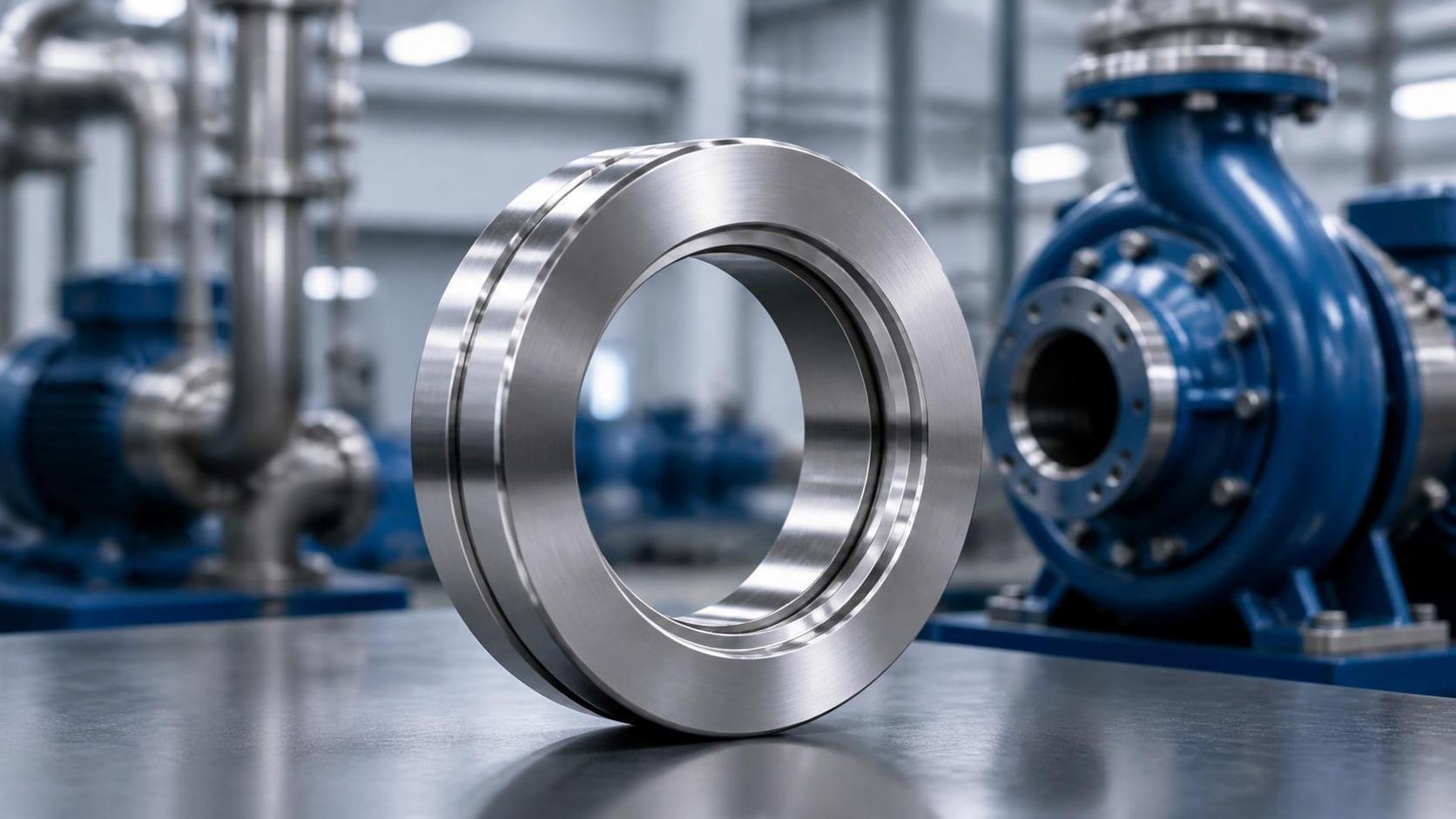

بالنسبة لخدمة المضخات المسببة للتآكل، يتم اختيار حلقات الفولاذ المقاوم للصدأ المطروقة الأنسب بناءً على الكيمياء الفعلية للسائل وظروف التشغيل، ثم يتم التحقق منها مقابل حالة الطرق والمعالجة الحرارية وسماحية التشغيل الآلي وهندسة الإحكام. وغالبًا ما تكون الدرجات الأوستنيتية مثل 316/316L مناسبة للعديد من الخدمات المائية الخالية من الكلوريدات أو منخفضة الكلوريدات. وعادةً ما تُؤخذ درجات الدوبلكس والسوبر دوبلكس في الاعتبار عندما يصبح التنقر الناجم عن الكلوريدات أو تآكل الشقوق أو التشقق بالتآكل الإجهادي خطرًا واقعيًا. وقد تكون البدائل الأوستنيتية عالية السبائك وسبائك النيكل ضرورية عندما تتجاوز الأحماض الساخنة أو الكلوريدات المركزة أو الأحماض المختزلة أو التدفقات الكيميائية المختلطة حدود درجات الفولاذ المقاوم للصدأ الشائعة.

قد تعمل الحلقة المطروقة في المضخة كحلقة تآكل، أو حلقة غلاف، أو مكوّن لحجرة الإحكام، أو عنصر تثبيت للمكره، أو فاصل مرتبط بالمحمل، أو وصلة هيكلية. لذلك لا يمكن الحكم على نمط فشلها من مقاومة التآكل وحدها. فالحلقة المعرضة لسائل مسبب للتآكل مع الحفاظ على خلوص تشغيل ضيق لها متطلبات مختلفة عن حلقة تقع خارج المنطقة الملامسة للسائل ولكنها معرضة لرذاذ الملح أو المكثفات أو التسرب. ويمكن لانعكاسات الضغط وحالات التشغيل الجاف واهتزاز العمود ومواقع الشقوق والتحميل المسبق أثناء التجميع أن تغير جميعها السبيكة المفضلة.

ابدأ بآلية التآكل

نادراً ما يكفي اسم السائل في ورقة العملية وحده لتحديد حلقات الفولاذ المقاوم للصدأ المطروقة. إذ يمكن للتركيز والأكسجين المذاب والملوثات ودرجة الحموضة ودرجة الحرارة والسرعة والمواد الصلبة وفترات الركود أن تغير أداء السبيكة بصورة ملموسة. ويكتسب تركيز الكلوريد أهمية خاصة، لكن ينبغي مراجعته مع درجة الحرارة والهندسة. فقد تتعرض درجة تؤدي أداءً مناسبًا في محلول كلوريد مخفف وبارد ومتدفق للتنقر تحت الترسبات أو في شق محكم بحشية بعد التوقف.

في الأوساط المؤكسدة، يدعم محتوى الكروم استقرار الطبقة السلبية. ويحسن الموليبدينوم عمومًا مقاومة التآكل الموضعي في البيئات المحتوية على الكلوريدات، بينما يعزز النيكل البنية الأوستنيتية ويمكن أن يحسن المقاومة في بعض خدمات الأحماض المختارة. ويكتسب النيتروجين أهمية خاصة في سبائك الدوبلكس والسوبر دوبلكس لأنه يسهم في المتانة ومقاومة التنقر. ولا تكون هذه التأثيرات السبائكية مفيدة إلا عندما تُصهر الدرجة وتُطرق وتُعالج بالمحلول عند الحاجة بصورة صحيحة، وتبقى خالية من التعرض الحراري الضار.

ينبغي فصل مسائل التآكل الشائعة قبل ترشيح درجة معينة:

• التآكل المنتظم: فقدان متوقع للمعدن عبر مساحات سطحية واسعة، ويرتبط غالبًا بتركيز الحمض ودرجة الحرارة وحالة الأكسدة والاختزال.
• التنقر وتآكل الشقوق: هجوم موضعي تعززه الكلوريدات والترسبات والسائل الراكد وواجهات الحشيات والتجاويف الملولبة والميزات ضعيفة التصريف.
• التشقق بالتآكل الإجهادي الناتج عن الكلوريدات: مصدر قلق رئيسي للفولاذ المقاوم للصدأ الأوستنيتي تحت إجهاد شد عند درجات الحرارة المرتفعة في وجود الكلوريدات.
• التآكل الجلفاني: يمكن حدوثه عندما تلامس الحلقة مكوّنًا معدنيًا أكثر نبالة أو أقل نبالة في سائل موصل كهربائيًا.
• التآكل بالتعرية: ضرر متسارع حيث تعطل المواد الصلبة الكاشطة أو التبخر المفاجئ أو الاضطراب المرتبط بالتجويف أو السرعة الموضعية العالية السطح السلبي بصورة متكررة.

ينبغي أن تحدد مذكرة اختيار المادة أيًّا من هذه الآليات محتمل الحدوث. فمعاملة جميع الخدمات المسببة للتآكل على أنها طلب عام لـ«الفولاذ المقاوم للصدأ» غالبًا ما تؤدي إما إلى تكلفة سبائك غير ضرورية أو إلى حلقة تفشل في شق ضيق قبل وقت طويل من اختبار متانتها الحجمية.

مواضع ملاءمة الحلقات المطروقة من 316L

يُعد 316L خط أساس عمليًا لحلقات المضخات المطروقة في العديد من الخدمات الكيميائية المائية والتعرض البحري المعتدل وتدفقات العمليات التي يفتقر فيها الفولاذ المقاوم للصدأ من نوع 304 إلى هامش كافٍ لمقاومة التآكل الموضعي. وتعمل إضافة الموليبدينوم فيه عمومًا على تحسين مقاومة التنقر مقارنةً بـ304/304L. وغالبًا ما يُفضل النوع منخفض الكربون عند وجود اللحام، أو عند توقع دورات حرارية، أو عندما يجب تقليل الحساسية للتآكل قرب المناطق المسخنة.

ومع ذلك، لا ينبغي اعتبار 316L مادة عالمية لمياه البحر أو الكلوريدات الساخنة. فقد تؤدي الخلوصات الحلقية الضيقة والسائل الراكد خلف الحلقة وترسبات الكلوريد الناتجة عن التبخر وارتفاع درجة حرارة السطح إلى ظروف تنقر أو تآكل شقوق تتجاوز قدرته. وتحتاج الحلقة المطروقة أيضًا إلى صلادة كافية واستقرار أبعادي لدورها الميكانيكي. وفي موضع حلقة تآكل ذات خلوص قريب، قد يتطلب 316L مادة مقابلة مختارة بعناية أو نهجًا لهندسة السطح لتقليل التآكل الالتصاقي والانحشار.

عند تحديد 316L، ينبغي أن يوضح وصف الشراء شكل المنتج المطبق ومعيار المادة وحدود التركيب الكيميائي وحالة المعالجة الحرارية والتفاوتات البعدية والوثائق المطلوبة. إن عبارة «فولاذ 316 المقاوم للصدأ» واسعة جدًا لمكوّن يتوقع تشغيله في حد ضغط مسبب للتآكل أو في تجميعة مرتبطة بالإحكام.

درجات الدوبلكس للخدمة المحتوية على الكلوريدات

غالبًا ما تكون حلقات الفولاذ المقاوم للصدأ الدوبلكس المطروقة مناسبة عندما تكون هناك حاجة إلى حد خضوع أعلى ومقاومة محسنة للتآكل الموضعي المرتبط بالكلوريدات. ويمكن لبنيتها المجهرية المختلطة من الأوستنيت والفريت أن توفر مقاومة مفيدة للتشقق بالتآكل الإجهادي الناتج عن الكلوريدات مقارنة بالدرجات الأوستنيتية التقليدية. ويهم هذا المزيج الحلقات التي تحمل حمل التجميع أو تثبت الأجزاء الحاملة للضغط أو يجب أن تقاوم التشوه أثناء التشغيل في سائل عملية يحتوي على الكلوريدات.

يُقيَّم عادةً الدوبلكس القياسي لبيئات الكلوريد المعتدلة، بينما توفر درجات السوبر دوبلكس نطاقًا أعلى من مقاومة التآكل للتعرض الأكثر شدة للكلوريدات. ولا يمكن تحديد حد الاختيار باسم السبيكة وحده. إذ ينبغي مراجعة درجة الحرارة ومحتوى الأكسجين والشقوق وتراكم المواد الصلبة والبلل المتقطع وسرعة السائل معًا. وقد تظل حلقة السوبر دوبلكس غير مناسبة إذا أمكن لمادة كيميائية ساخنة وراكدة وعالية التركيز دخول فجوة تجميع ضيقة.

تستحق معالجة الدوبلكس اهتمامًا دقيقًا. إذ يمكن للمعالجة بالمحلول غير الصحيحة أو التبريد البطيء أو التعرض المفرط لدرجات حرارة غير ملائمة أن يُكوّن أطوارًا بين فلزية تقلل المتانة ومقاومة التآكل. ويجب أن توفر ممارسة الطرق تشوهًا كافيًا وتاريخًا حراريًا مضبوطًا من دون ترك بنية حبيبية أو حالة سطحية غير مناسبة. وفي الخدمة الحرجة، قد يشمل التحقق من المادة التحليل الكيميائي والخصائص الميكانيكية وتقييم البنية المجهرية وقياس الفريت عند الصلة واختبارات التآكل إذا تطلبتها المواصفة.

متى تكون المواد الأعلى سبائكيًا مبررة

تقع بعض واجبات المضخات خارج النطاق المعقول لـ316L والفولاذ المقاوم للصدأ الدوبلكس القياسي. فقد تتطلب الأحماض المختزلة القوية أو المحاليل الحمضية عالية الحرارة أو الكلوريدات المركزة أو التلوث بالهاليدات أو التدفقات المتغيرة كيميائيًا فولاذًا مقاومًا للصدأ أوستنيتيًا عالي السبائك أو سبيكة قائمة على النيكل. ويتوقف الاتجاه الصحيح على الوسط الفعلي. فالسبيكة التي تقاوم الحمض المؤكسد قد لا تكون الحل المفضل للحمض المختزل، والدرجة المختارة للتعرض لمياه البحر قد لا تتحمل تدفق عملية مختلطًا من الحمض والكلوريد.

يهم موقع الحلقة هنا. فقد يحتاج المكوّن الموجود في المسار الهيدروليكي الملامس للسائل إلى سبيكة مختلفة جوهريًا عن حلقة مشبك خارجية لا تتعرض إلا لتسرب عرضي. وقد يكون من المعقول استخدام سبيكة أعلى لحلقة صغيرة ملامسة للسائل وحساسة للفشل، مع الإبقاء على درجة متوافقة أقل تكلفة للمعدات غير الملامسة للسائل. ومع ذلك، يجب أن يأخذ هذا القرار في الحسبان الاقتران الجلفاني وإمكانية أن يربط التسرب مكوّنات معزولة عادةً.

تؤثر جودة الطرق في أداء مقاومة التآكل

يُعد الطرق ذا قيمة لمكوّنات الحلقات لأنه يمكن أن يوفر تدفقًا اتجاهيًا للحبيبات وتماسكًا سليمًا للمادة وبنية مناسبة للأحمال الميكانيكية الصعبة عندما تُضبط العملية بشكل صحيح. ولا تلغي هذه المزايا الحاجة إلى علم معادن سليم. فالطيات والدرزات واختراق الأكسيد والانقطاعات تحت السطحية وإزالة الكربون المفرطة عند انطباقها أو القشور التي أزيلت بشكل سيئ يمكن أن تصبح مواقع بدء للتآكل أو ضرر الكلال.

ينبغي اختيار مسارات درفلة الحلقات أو الطرق بالقالب المفتوح مع مراعاة الهندسة النهائية. ويمكن لسماحية التشغيل الآلي الكبيرة إزالة عدم انتظام السطح، لكنها تزيد أيضًا إزالة المادة وقد تخل بميزة تدفق الحبيبات المقصودة إذا قطع الشكل النهائي بعمق عبر القسم المطروق. ومن ناحية أخرى، قد تترك السماحية غير الكافية قشورًا أو عيوبًا موضعية أو هندسة غير دائرية لا يمكن تصحيحها بالكامل. وينبغي أن يحدد الرسم الأبعاد النهائية بصورة منفصلة عن أبعاد الخام المطروق وأن يعرّف الأسطح التي تتطلب فحصًا غير إتلافي.

بالنسبة للدرجات المقاومة للصدأ، تكون المعالجة الحرارية عادةً غير منفصلة عن أداء مقاومة التآكل. وتحتاج المواد الأوستنيتية والدوبلكس والسوبر دوبلكس عادةً إلى التلدين بالمحلول أو المعالجة بالمحلول المناسبة للدرجة المحددة، يتبعها تبريد يتجنب الترسيب الضار. وتكون السجلات الحرارية مفيدة عندما تكون الخدمة شديدة. وإذا خضعت الحلقة لاحقًا لإزالة الإجهاد أو اللحام أو التكسية الصلبة أو عمليات الطلاء ذات الحرارة العالية، فينبغي تقييم الدورة الحرارية الناتجة مقابل نافذة المعالجة المسموح بها للسبيكة.

الواجهات المشغلة آليًا وحالة السطح

تدخل معظم الحلقات المطروقة الخدمة بعد الخراطة أو التجويف أو التجليخ أو الثقب أو تشغيل مجرى المفتاح آليًا أو تشطيب المقطع الجانبي. ويجب أن تتوافق خشونة السطح مع الوظيفة. فسطح الإحكام أو التجويف ذي الخلوص القريب يحتاج غالبًا إلى تشطيب أكثر ضبطًا من قطر هيكلي غير متلامس. ويمكن لعلامات الأداة العميقة التي تمتد عبر اتجاه الإحكام أن تعزز التسرب، بينما قد يتداخل المعدن الممزق وجسيمات الكشط المنغرزة والمادة الملطخة مع التخميل وينشئ مواقع تآكل موضعي.

يكون الفولاذ المقاوم للصدأ عرضة للانحشار في أزواج التلامس المنزلقة أو المحملة بشدة. فقد يلتصق سطحان متشابهان من الفولاذ المقاوم للصدأ الأوستنيتي، خاصةً عند ضعف التزييت أو تعرض التلامس للاهتزاز. وينبغي مراجعة اقتران المواد وفارق الصلادة وتوافق الطلاء وخشونة السطح وضغط التلامس ومادة تزييت التجميع كمجموعة. فالحلقة المقاومة للتآكل التي تنحشر أثناء التركيب أو بدء التشغيل ليست اختيارًا ناجحًا.

قد يُحدد التخليل والتخميل بعد التشغيل الآلي أو التصنيع لإزالة ألوان الحرارة وتلوث الحديد الحر وبقايا السطح. وينبغي أن تكون الطريقة متوافقة مع السبيكة ومتطلبات الأبعاد النهائية. ويجب التحكم في أدوات التنظيف الميكانيكية ووسائط التجليخ والتجهيزات وأسطح المناولة لتجنب نقل تلوث الفولاذ الكربوني إلى الأجزاء المقاومة للصدأ. إذ يمكن أن يصدأ هذا التلوث أثناء الخدمة وقد يُخطأ في اعتباره تآكلًا للمعدن الأساسي.

يمكن للهندسة أن تقوّض سبيكة جيدة

غالبًا ما يكون تآكل الشقوق مشكلة هندسة وتجميع. وينبغي أن تتجنب تصميمات الحلقات الفجوات العمياء التي تحبس السائل والكتوف المفاجئة التي تجمع المواد الصلبة وواجهات الإحكام التي لا يمكن تصريفها بعد التوقف. وعندما يكون الشق حتميًا، يجب أن يستند اختيار السبيكة إلى حالة الشق بدلًا من حالة السائل الحجمي الأكثر ملاءمة. ويمكن لضغط الحشية والتحميل المسبق للمثبتات وعدم تطابق التمدد الحراري وانحراف المكوّن أن تغير الفجوة بمرور الوقت.

بالنسبة لتجميعات المضخات الدوارة، يُعد التمركز والخلوص الشعاعي مهمين بالقدر نفسه. وقد يسبب الانحراف المفرط تلامسًا متقطعًا وتوليد حرارة وإزالة موضعية للطبقة السلبية. وقد تحسن الخلوصات الصغيرة جدًا الكفاءة الهيدروليكية، لكنها قد تصبح عرضة للمواد الصلبة أو انحراف العمود أو النمو الحراري أو الاحتكاكات العابرة. ويجب تقييم مادة الحلقة إلى جانب مادة العمود ومادة المكره ومادة الغلاف وأي نظام طلاء.

يمكن لمكوّنات مجموعة نقل الحركة ذات الصلة أن تفرض أحمال التواء أو محاذاة على نظام المضخة. وعندما تتضمن التجميعة نقل حركة بالتروس، ينبغي أن يمتد نفس انضباط التحكم في الرسم المستخدم لـترس مستقيم إلى الميزات المتحدة المركز للحلقة المطروقة وعلاقة التجويف وأوجه التلامس. ويمكن لعدم المحاذاة الناشئ خارج القسم الملامس للسائل أن يسرع التآكل والتلف داخله.

تفاصيل المواصفة التي تمنع الغموض

ينبغي أن تحدد مواصفة الحلقة المطروقة القابلة للاستخدام الخدمة بدلًا من الاعتماد فقط على تسمية المادة. يجب بيان نطاق تركيب السائل ودرجة الحرارة العادية ودرجة حرارة الاضطراب والضغط ومحتوى الكلوريد أو الهاليد حيثما كان معروفًا ومحتوى المواد الصلبة ودورات البلل/الجفاف المتوقعة. كما ينبغي تحديد ما إذا كان الجزء مغمورًا باستمرار أو معرضًا للرذاذ أو واقعًا في شق محكم أو معرضًا فقط أثناء التسرب.

ينبغي أن يشمل تعريف المكوّن حالة الطرق ومتطلبات المعالجة الحرارية وسماحية التشغيل الآلي المسموح بها وتفاوتات الرسم النهائي وحدود خشونة السطح للأقطار الوظيفية وموقع الوسم. وقد تشمل الفحوصات المطلوبة الفحص البعدي والفحص البصري وفحص السوائل المتغلغلة للعيوب المفتوحة على السطح والفحص بالموجات فوق الصوتية للمقاطع الأكبر والتحقق الإيجابي من المادة والتحقق من الصلادة. وينبغي أن تتوافق معايير القبول مع واجب الحلقة الفعلي وهندسة مقطعها؛ إذ إن تطبيق حزمة فحص عامة من دون هذا السياق قد يضيف تكلفة دون معالجة آلية الفشل المحتملة.

ينبغي أن تبقى قابلية التتبع مرتبطة خلال القطع والتشغيل الآلي الخشن والمعالجة الحرارية والفحص النهائي. وإذا قُطعت حلقات متعددة من خام مطروق مشترك، فينبغي أن تحافظ طريقة التعريف على الرابط بسجلات الصهر والمعالجة. ويحتاج أي لحام إصلاحي أو عملية تسوية أو انحراف عن مسار المعالجة الحرارية المعتمد إلى مراجعة رسمية لأنه قد يؤثر في مقاومة التآكل في الحالة النهائية.

موازنة التكلفة الأولية مقابل مخاطر الاستبدال

ليست أقل تكلفة للسبيكة دائمًا أقل تكلفة مركبة. فقد يتطلب استبدال الحلقة تفكيك المضخة واستبدال الإحكام وأعمال المحاذاة والغسل واختبار الأداء مجددًا. وعلى العكس، قد يوفر تحديد سبيكة ممتازة لحلقة خارجية يسهل استبدالها قيمة عملية محدودة. وتأخذ المقارنة المناسبة في الحسبان شدة التعرض وعواقب الفشل وسهولة الوصول للصيانة وفترة الفحص المتوقعة والتوافق مع المواد المجاورة وتوافر حجم الطرق المطلوب.

ينبغي أن يكون اختيار المادة المحافظ قابلًا للتصنيع أيضًا. فبعض الدرجات الأعلى سبائكيًا لها ضوابط أضيق للطرق والمعالجة الحرارية أو معدلات تشغيل آلي أقل أو فترات توريد أطول. وينبغي تحديد هذه القيود قبل اعتماد الرسم نهائيًا، لا سيما عندما تكون للحلقة مقطع شعاعي رقيق أو قطر كبير أو أخاديد عميقة أو متطلبات صارمة للاستدارة. ويكون الاختيار أقوى عندما يشير هامش مقاومة التآكل والواجب الميكانيكي والبنية المجهرية المطروقة ومسار التشغيل الآلي النهائي وظروف التجميع جميعها إلى الدرجة نفسها.

بالنسبة للعديد من تطبيقات المضخات المسببة للتآكل، يظل 316L نقطة بداية منطقية، وغالبًا ما تكون درجات الدوبلكس هي الخطوة التالية للواجبات المحتوية على الكلوريدات والأعلى متانة، بينما تُخصص مواد السوبر دوبلكس أو المواد الأعلى سبائكيًا للظروف التي تبرر انضباط معالجتها الإضافي. وينبغي ربط الاختيار النهائي بأشد بيئة موضعية محتملة عند الحلقة، بما في ذلك الشقوق وحالات التشغيل العابرة، بدلًا من وصف السائل الاسمي وحده.
