لماذا تتطلب الفراغات تحت السطحية في الأقراص والمحاور الفولاذية المطروقة أكثر من مجرد فحص سطحي

تشكّل الأقراص والمحاور الفولاذية المطروقة القلب الميكانيكي لأعمدة الدفع البحرية، إذ تنقل عزم الدوران وتمتص الاهتزازات وتتحمل الأحمال الدورية في بيئات المياه المالحة، حيث لا يكون الفشل مكلفًا فحسب، بل ذا عواقب جسيمة. وعلى خلاف المكونات المصبوبة أو المشغلة آليًا، تتميز المطروقات باستمرارية معدنية متأصلة، لكن ذلك لا يجعلها بمنأى عن الانقطاعات الداخلية. فالفراغات تحت السطحية، مثل تجاويف الانكماش الدقيقة وجيوب الغاز المحبوسة أو طيات الطرق المدفونة تحت السطح، غالبًا ما تفلت من الفحوصات البصرية أو فحوصات الأبعاد. كما أنها نادرًا ما تظهر في اختبارات الصلادة أو عينات الشد. ولهذا تتعامل فرق الجودة والسلامة لدى الشركات المصنعة الأصلية البحرية، وهيئات التصنيف، وموردي Tier-1 مع الاختبارات غير الإتلافية NDT ليس باعتبارها مجرد بند امتثال، بل كوثيقة تأمين للسلامة الهيكلية.

ثلاث طرق تم اختبارها على مطروقات بحرية فعلية

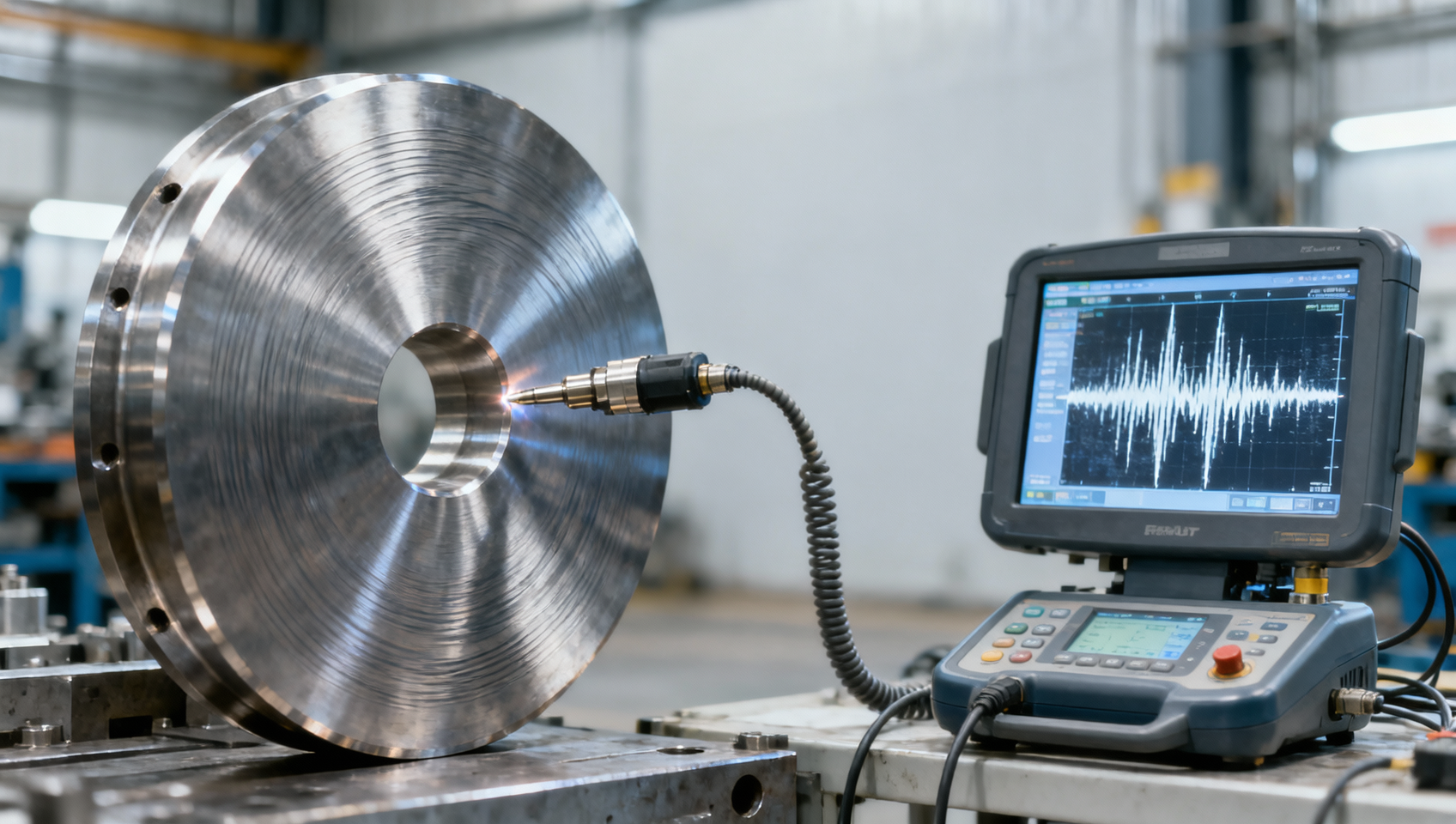

يُقبل كل من الاختبار بالموجات فوق الصوتية (UT)، والاختبار الإشعاعي (RT)، والاختبار بالموجات فوق الصوتية بالمصفوفة الطورية (PAUT) وفقًا لمعايير ISO 17638 وASTM E164 وEN 1369، إلا أن أداءها في كشف الفراغات تحت السطحية في الأقراص والمحاور الفولاذية المطروقة ذات المقاطع السميكة يختلف بصورة كبيرة عمليًا، وليس نظريًا فقط. في Liaocheng Jiucheng Auto Parts Co., Ltd.، حيث تخضع المطروقات الدقيقة لأنظمة التروس البحرية للتحقق من الجودة عبر كامل العملية، شهدنا سلوك كل طريقة مع المحاور ذات الأقطار من 120–300 mm وسماكات الشفة من 60–120 mm ومقاومة خضوع تتجاوز 690 MPa.

يوفر UT التقليدي، باستخدام مجسات موجات طولية أحادية العنصر، اختراقًا ممتازًا للعمق وحساسية للعيوب المستوية، لكنه يواجه صعوبة مع الفراغات الكروية أو غير المنتظمة الموجهة عموديًا على مسار الحزمة. وفي هندسات المحاور ذات مناطق الانتقال المعقدة، مثل المنطقة بين الحافة والجسم، يمكن أن يؤدي توهين الإشارة وتحويل النمط إلى حجب مؤشرات حجمية صغيرة تقل عن 1.5 mm³، خصوصًا عند حدود الحبيبات أو في البنى المجهرية المطروقة خشنة الحبيبات.

يوفر الاختبار الإشعاعي (RT) تصويرًا سهل التفسير وكشفًا قويًا للفراغات منخفضة الكثافة في المقاطع المتجانسة. لكن الأقراص الفولاذية المطروقة المخصصة للاستخدام البحري غالبًا ما تتجاوز سماكتها 80 mm، ما يتطلب مصادر أشعة سينية أو غاما عالية الطاقة. وهذا يؤدي إلى التشتت وعدم وضوح الحواف الهندسي وأزمنة تعريض أطول. والأهم من ذلك أن RT يتمتع بحساسية تباين ضعيفة للفراغات المصطفة بالتوازي مع مستوى الفيلم، وهو بالضبط اتجاه العديد من تجاويف الانكماش الناتجة عن الطرق في المحاور الشعاعية. وقد لاحظنا حالات اجتاز فيها قرص اختبار RT ثم تبيّن لاحقًا، عبر التقسيم الإتلافي، أنه يحتوي على مجموعات فراغات بحجم 0.8 mm ضمن 5 mm من سطح التجويف.

يغيّر PAUT قواعد اللعبة، ليس لأنه «أحدث»، بل لأنه يتيح توجيه الحزمة وتركيزها والمسح القطاعي بصورة مضبوطة. وباستخدام أوتاد مشفرة مخصصة ومكتبات قوانين بؤرية مضبوطة للمقاطع الفولاذية من 25–200 mm، يحقق PAUT دقة متسقة تصل إلى قطر كروي مكافئ (ESD) يبلغ ~0.6 mm في فولاذي 42CrMo4 وF22 المطروقين. والأهم أنه يتيح فحص الحجم نفسه من زوايا متعددة: إذ يزيد المسح بالموجات القصية بزاوية 45° يليه مسح طولي بزاوية 70° بصورة كبيرة احتمال الكشف (POD) عن الفراغات غير المستوية. وهذا ليس افتراضًا نظريًا، بل مدمج في بروتوكول ضمان الجودة الداخلي لدينا لمحاور الدفع البحرية الموردة إلى شركائنا من أحواض بناء السفن المحلية.

تتجاوز قيود الواقع العملي مواصفات المختبر أهميةً

قد تتمكن طريقة ما من كشف فراغات بحجم 0.5 mm في كتل المعايرة، لكن هل تفعل ذلك بشكل موثوق على محور بقطر 200 mm ذي أسطح منحنية وقشور سطحية ومعدلات تبريد متفاوتة عبر المطروقة؟ يتفوق PAUT هنا لأنه يعوض عن الهندسة: فالتركيز الإلكتروني يتكيف مع الانحناء؛ ويوفر نمط حيود زمن الرحلة (TOFD) قياسًا كميًا للعمق؛ ويضمن تتبع الموضع المشفر تغطية كاملة، حتى في المحاور المزودة بمجارٍ مدمجة للمفاتيح أو أنماط ثقوب البراغي. وغالبًا ما يتطلب UT التقليدي إعدادات متعددة وتفسيرًا يدويًا. أما RT فيتطلب محاذاة صارمة والتعامل مع الأفلام وتجهيزات الغرفة المظلمة، وهي متطلبات يصعب تبريرها لخطوط مكونات بحرية ذات تنوع عالٍ وحجم إنتاج متوسط.

هناك أيضًا العامل البشري. في Jiucheng، يحمل مفتشو الجودة الثمانية المعتمدون لدينا شهادات المستوى II في كل من UT وPAUT وفق ISO 9712. وقد وجدنا أن PAUT يقلل التباين بين المشغلين بنحو ~40% مقارنةً بـ UT اليدوي في فحوصات المحاور، لأن النظام يوجه وضع المجس ويخزن معلمات المسح ويحدد الشذوذات استنادًا إلى حدود السعة + زمن الرحلة، وليس إلى خبرة المشغل فقط. ويكتسب هذا الاتساق أهمية عندما يمكن أن يبدأ فراغ قرب جذر التعشيق المسنن تشققًا إجهاديًا تحت أحمال خدمة تمتد 20-year.

موضع PAUT، والحالات التي لا يحل فيها محل الأدوات الأخرى

لا يُعد PAUT حلًا شاملًا لكل الحالات. فهو لن يكشف الشقوق الضيقة المفتوحة على السطح بصورة أفضل من اختبار السوائل المتغلغلة (PT). ولن يكشف المسامية في طبقات اللحام المكسوة كما قد يفعل RT أحيانًا. وبالنسبة إلى الوصلات البحرية ذات الجدران شديدة الرقة (<25 mm)، يظل UT التقليدي أسرع وأكثر كفاءة من حيث التكلفة. لكن بالنسبة إلى الأقراص والمحاور الفولاذية المطروقة، ولا سيما تلك التي تزيد أقطارها على >150 mm، وتزيد سماكة مادتها على >60 mm، وتتقاطع مسارات أحمالها الحرجة مع واجهة التجويف أو التعشيق المسنن، يوفر PAUT أعلى POD موثوق للفراغات تحت السطحية دون التأثير في معدل الإنتاج.

تمتد هذه الموثوقية إلى ما بعد الكشف. فبيانات PAUT رقمية بالكامل وقابلة للتتبع والأرشفة، بما يدعم عمليات تدقيق هيئات التصنيف ومراقبة سلامة الأسطول على المدى الطويل. وعندما طلبت إحدى شركات تصنيع علب التروس البحرية سجلات مسح كاملة لكل محور يتم شحنه، كان PAUT الطريقة الوحيدة التي قدمت مجموعات بيانات متسقة وقابلة للتصدير دون إضافة >15 minutes لكل قطعة.

وللتوضيح، تتعامل ورشة الطرق الدقيق في Jiucheng مع أجزاء التروس البحرية التي تتراوح من حوامل التروس الكوكبية إلى مجموعاتعمود التعشيق المسنن، حيث يجب أن تتعايش دقة الأبعاد والسلامة الداخلية. ويقلل خط الطرق الآلي لدينا هدر المواد بنسبة 50% مقارنةً بمسارات التشغيل الآلي التقليدية، لكن هذه الكفاءة لا تستمر إلا إذا بقيت السلامة الداخلية دون مساس. ولهذا لا يُعد PAUT مجرد خطوة فحص، بل هو مدمج في حلقة التحقق من عملياتنا، ويوفر تغذية راجعة لتصميم القوالب وتحسين دورات التسخين.

ما يجب التحقق منه قبل تحديد PAUT لطلبك التالي

إذا كنت تقيّم خيارات NDT للأقراص والمحاور الفولاذية المطروقة، فلا تكتفِ بعبارة «يوصى بـ PAUT». اطلب: (1) تصميم وتد يتوافق مع هندستك المحددة ودرجة المادة؛ (2) تقارير التحقق من POD، وليس فقط نتائج كتل المعايرة، بل تجارب فعلية على أجزاء مطروقة تحتوي على فراغات معروفة تم إدخالها عبر دورات حرارية مضبوطة؛ (3) توافق الماسح مع تنسيقات التقارير الحالية لديك، مثل متطلبات ASME BPVC Section V أو DNV-OS-C401 أو Lloyd’s Register؛ و(4) ما إذا كان المورّد يستخدم تتبع الموضع المشفر أو المسح اليدوي الحر. إذ يؤثر الفرق في قابلية التكرار بدرجة أكبر بكثير من إعدادات التردد أو الكسب.

في Jiucheng، نُوائم بروتوكولات PAUT مع المعايير الخاصة بكل عميل، وليس مع الرموز البحرية العامة فقط. لأن كشف فراغ تحت السطح لا يتعلق باجتياز اختبار، بل بمعرفة ما يكمن تحت السطح بثقة، قبل أن يدور العمود تحت الماء.
