كيف يتحكم مصنعو التروس المخروطية في أنماط التلامس والخلوص الجانبي

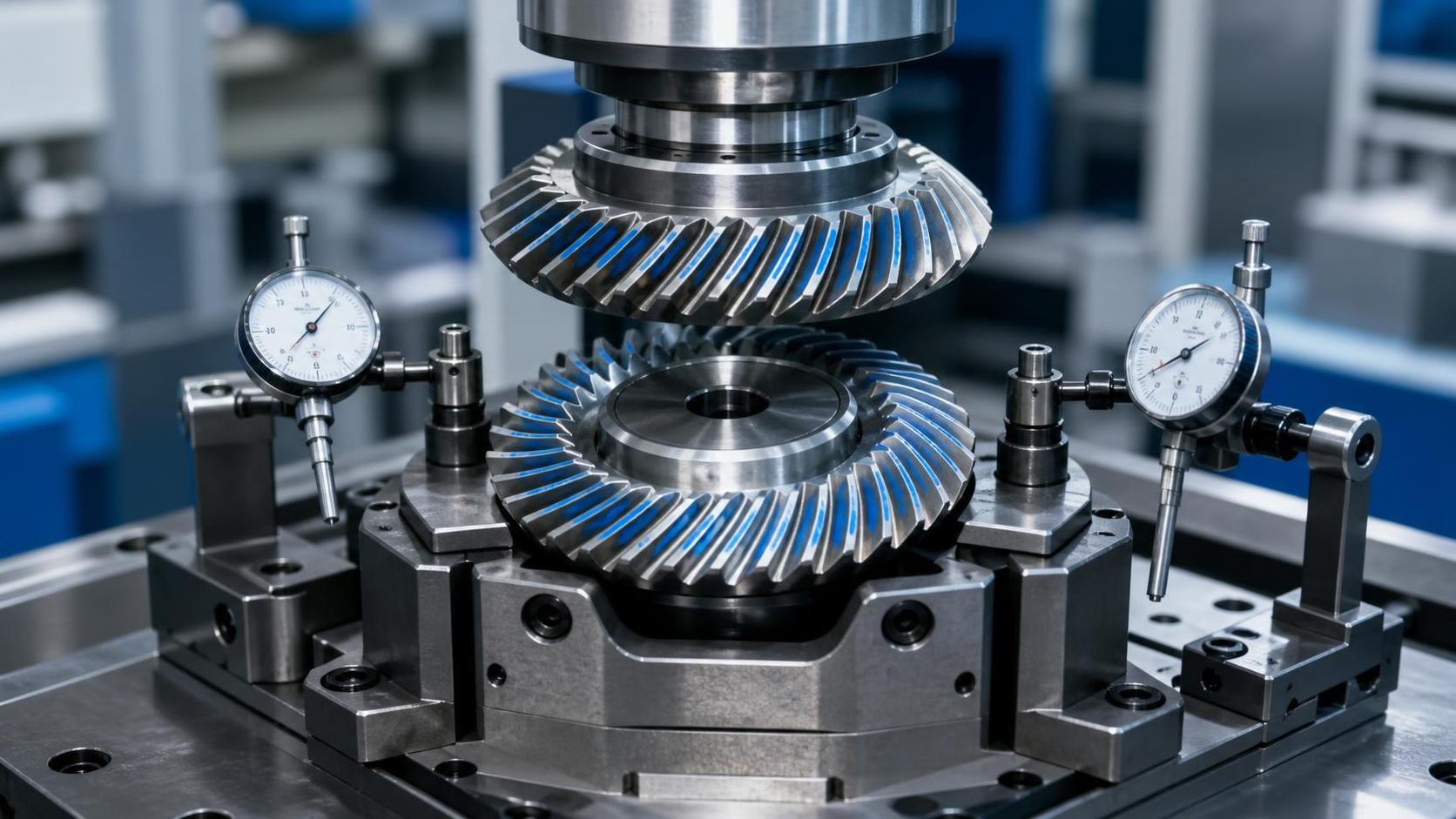

بالنسبة للمقيّمين الفنيين، تُعد دقة نمط التلامس والتحكم في الخلوص الجانبي عاملين حاسمين في أداء التروس المخروطية والضوضاء وقدرة التحميل وعمر الخدمة. يجمع مصنعو التروس المخروطية الرائدون بين التشكيل الدقيق والتحكم في التشغيل الآلي وفحص التروس والتحقق من التجميع لتحقيق تعشيق موثوق في ظروف التشغيل الصعبة. تشرح هذه المقالة ضوابط التصنيع الرئيسية وراء تلامس الأسنان المستقر والخلوص الجانبي المتسق.

من السهل التقليل من صعوبة الأمر. لا ينقل زوج التروس المخروطية الحركة ببساطة بين الأعمدة المتقاطعة؛ بل يحمل الحمل عبر منطقة تلامس متحركة على سطح سن منحني أو مدبب. يمكن للتغيرات الصغيرة في مسافة التركيب أو زاوية العمود أو الانحراف الشعاعي أو تشوه المعالجة الحرارية أو هندسة الأسنان أن تحرك تلك المنطقة نحو طرف السن الصغير أو الطرف الكبير أو وجه السن أو جانبه. قد يستمر الترس في الدوران، إلا أن الضوضاء والإجهاد الموضعي وخطر الخدش وعمر الكلال قد تتغير بصورة ملموسة.

ولهذا السبب، نادرًا ما يكون الرسم الذي يحدد فقط الموديول وعدد الأسنان وزاوية الضغط والمادة كافيًا لتطبيق حلزوني مخروطي أو مخروطي مستقيم حرج. يعتمد الأداء المطلوب على النظام الكامل: هندسة الترس الصغير والترس، وصلابة الهيكل، والمحامل، وموضع العمود، والتشحيم، وعزم التشغيل، والسرعة، ونطاق درجة الحرارة. يجب على المورد الكفء أن يفهم موضع استخدام المكوّن قبل أن يقرر مدى إحكام التحكم في الأبعاد الفردية.

نمط التلامس نتيجة وظيفية، وليس مجرد علامة فحص

نمط التلامس هو المؤشر المرئي لموضع تلامس الأسنان المتزاوجة تحت حمل خفيف. ويُفحص عادةً بوضع مركب تعليم على أحد المكوّنين، ثم تدوير الزوج عبر التعشيق، ومراقبة النمط المنقول. هذا الفحص مفيد، لكنه لا ينبغي اعتباره معيار قبول مستقلًا. يجب تفسير موضع النمط وطوله وشكله وفقًا لغرض التصميم وحالة التركيب المستخدمة أثناء الاختبار.

في كثير من مجموعات التروس المخروطية، يقع النمط المطلوب بعيدًا عن حواف الأسنان. يمكن أن يركز التلامس عند الحافة الحمل ويترك هامشًا ضئيلًا للانحراف أو التمدد الحراري أو تفاوت التجميع. ومع ذلك، لا يوجد نمط «مثالي» عالمي ينطبق على كل تصميم. قد يتغير النمط المحسّن لفحص تعليم تحت حمل خفيف عند تطبيق العزم. وبالمثل، قد يحتاج الترس المخصص لمحور سيارات صلب إلى فلسفة ضبط تلامس مختلفة عن ترس مستخدم في علبة تروس توربينات الرياح أو الدفع البحري أو المخفض الصناعي.

لذلك يبدأ المصنع بهندسة الأسنان المُولَّدة وبيانات التركيب المحددة. في إنتاج التروس المخروطية الحلزونية، تؤثر معلمات مثل زاوية الحلزون وهندسة مخروط القطر الاسمي وعرض الوجه والتتويج وتعديل المظهر الجانبي وعمق الأسنان في كيفية حمل الزوج للحمل. في التروس المخروطية المستقيمة، تكون الهندسة أقل تعقيدًا في المظهر، لكنها تظل حساسة لمسافة المخروط والتموضع المحوري. لا يمكن التحكم في تلامس الأسنان بصورة موثوقة إذا انفصلت هذه العلاقات الهندسية عن حالة التجميع النهائية.

يجب التحكم في الخلوص الجانبي كمتغير للنظام

الخلوص الجانبي هو الفراغ بين جوانب الأسنان غير المتلامسة عندما يُثبت الزوج المتزاوج في موضع محدد. وهو يسمح بدخول مادة التشحيم، ويستوعب اختلافات التصنيع والتجميع، ويساعد على منع تداخل الأسنان مع تغير درجات الحرارة. يمكن أن يؤدي الخلوص الجانبي القليل جدًا إلى تعشيق محكم واحتكاك مرتفع وحرارة وضوضاء وتآكل متسارع. أما الخلوص الكبير جدًا فيمكن أن يسبب صدمة عند انعكاس العزم وضوضاء غير مقبولة وانخفاض دقة التموضع.

الخطأ الشائع هو النظر إلى الخلوص الجانبي باعتباره رقمًا يخص الترس وحده. عمليًا، يتأثر الخلوص الجانبي بعد التجميع بسماكة الأسنان ومسافات تركيب الترس الصغير والترس والتحميل المسبق للمحامل وتشغيل الهيكل وخلوص نهاية العمود والانحراف الشعاعي وطريقة تركيب مجموعة التروس. يمكن لزوج من التروس أن يفي بمتطلبات سماكة الأسنان كل على حدة، ومع ذلك يُظهر خلوصًا جانبيًا غير مقبول بعد التجميع إذا كانت بنية مراجع الهيكل غير متسقة.

لهذا السبب، ينبغي أن تحدد المواصفات الفنية بوضوح مكان وطريقة قياس الخلوص الجانبي. يحدد المتطلب الهادف حالة التركيب وموقع القياس وعزم أو اتجاه الفحص عند الاقتضاء وافتراض درجة الحرارة. كما ينبغي أن يميز بين الخلوص الدوراني المقاس عند نصف قطر محدد والخلوص العادي عند جانب السن. وهما مرتبطان، لكنهما غير قابلين للاستبدال دون الهندسة ذات الصلة.

ضوابط التصنيع الأكثر أهمية

يتحكم مصنعو التروس المخروطية عادةً في سلوك التلامس عبر سلسلة من العمليات بدلًا من ضبط نهائي واحد. أول نقطة تحكم هي الخام. تؤثر جودة التشكيل في تدفق الحبيبات واستمرارية المادة وبدل التشغيل الآلي واستقرار العمليات اللاحقة. يمكن أن تتسبب الخام غير المضبوطة جيدًا في لا مركزية أو سماكة غير متساوية تجعل توليد الأسنان بدقة أكثر صعوبة.

يمكن أن يكون التشكيل الدقيق ذا قيمة خاصة عندما ينتج خامة شبه نهائية ذات أسطح مرجعية متسقة وإزالة أقل في التشغيل الآلي. ولا يلغي الحاجة إلى تشغيل الأسنان أو فحصها بعناية، لكنه يمكن أن يحسن استقرار العملية. تجمع شركة لياوتشنغ جيوتشينغ لقطع غيار السيارات المحدودة، التي تأسست في 2015، بين ورشة تشكيل دقيق وقدرات تشغيل آلي لمكوّنات التروس الخاصة بالسيارات وطاقة الرياح والآلات والقطاع البحري. ويكتسب هذا النوع من المسار المتكامل أهمية لأن العلاقة بين مراجع التشكيل ومراجع التشغيل اللاحق يجب الحفاظ عليها، لا افتراضها.

إعداد التشغيل الآلي هو الطبقة الحاسمة التالية. يؤثر الانحراف المحوري للوجه وموضع الثقب ودقة كتف التمركز وتعامد وجه التركيب كلها في كيفية استقرار الترس داخل التجميع. في الترس المخروطي، يمكن لهذه الأخطاء أن تغير مسافة التركيب الفعالة وتبدل التلامس بدرجة أكبر مما قد يتوقعه المقيّم من تقرير أبعاد تقليدي. ينبغي للمصنعين استخدام استراتيجيات مراجع تعكس مراجع التجميع الفعلية للعميل بدلًا من الاعتماد فقط على أسطح التثبيت المريحة في الظرف.

ثم تؤسس عمليات قطع الأسنان أو التفريز أو التجليخ أو التجليخ التوافقي أو غيرها من عمليات التشطيب الجوانب الوظيفية. يعتمد المسار المختار على نوع الترس والدقة المطلوبة وحالة المادة والحجم وتوقعات الضوضاء وما إذا كان الترس يُورد كزوج متطابق. يمكن للتجليخ التوافقي تحسين النعومة والتوافق داخل المجموعة، لكنه يخلق أيضًا اعتمادًا على الاقتران. إذا جرى تجليخ التروس كأطقم متطابقة، فينبغي الاحتفاظ بإمكانية التتبع وتعريف الاقتران خلال التعبئة والتجميع. إن استبدال أحد المكوّنين بترس مشابه بصريًا قد يخل بحالة التلامس المحددة.

المعالجة الحرارية والتخطيط للتشوه

تستحق المعالجة الحرارية اهتمامًا صريحًا في أي تقييم للتحكم في تعشيق التروس. يمكن أن تغير الكربنة أو التقسية الكاملة أو النترة أو المعالجات الأخرى حجم الثقب وسماكة الأسنان والانحراف والجوانب. تعتمد كمية واتجاه الحركة على المادة وهندسة الخام وحالة الإجهاد السابقة والتثبيت وممارسات الفرن وطريقة التبريد. لا توجد طريقة مسؤولة للوعد بقيمة تشوه عالمية دون مراجعة الجزء والعملية.

يخطط المورد العملي لهذه الحركة من خلال بدلات التشغيل الآلي ومسارات المعالجة الحرارية المضبوطة والتحقق بعد المعالجة. عند متطلبات التطبيق، قد يكون تشطيب الأسنان بعد المعالجة الحرارية ضروريًا. وعندما لا يكون ذلك مطلوبًا، تظل قدرة العملية بحاجة إلى إثبات من خلال سجلات الفحص والتحكم في الإنتاج التمثيلي. ينبغي للمقيّمين الفنيين السؤال عما إذا كانت قياسات الأسنان المبلّغ عنها مأخوذة قبل المعالجة الحرارية أو بعدها؛ فهذا التمييز يفسر غالبًا نتائج مربكة بخلاف ذلك.

ينبغي أن يربط الفحص الهندسة بأداء التجميع

يبقى الفحص البُعدي ضروريًا، لكن قبول التروس المخروطية لا ينبغي أن يتوقف عند فحص قطر عام أو مراجعة بصرية للأسنان. وفقًا لتصميم الترس والمتطلب المتفق عليه، قد يشمل الفحص الهادف سماكة الأسنان وخصائص مرتبطة بالخطوة وانحراف المظهر الجانبي والخط وانحراف الأسنان وانحراف الثقب والوجه ومسافة التركيب وحالة السطح وفحوصات الصلادة أو الفحوصات المعدنية حيثما ينطبق. ينبغي أن تتوافق الضوابط المختارة مع مخاطر التطبيق، وليس فقط مع الأدوات المتاحة في أرضية الورشة.

اختبار الزوج هو المرحلة التي تصبح فيها القياسات الفردية دليلًا وظيفيًا. يمكن لتجهيزة تدوير أو تجميع مخصصة إعادة إنتاج زاوية العمود المحددة وعلاقة المركز ومسافة التركيب. ويمكن بعد ذلك فحص الزوج من حيث الخلوص الجانبي ونمط التلامس وسلاسة الدوران، وأحيانًا خطأ النقل أو الضوضاء، إذا كانت هذه جزءًا من خطة التحقق المتفق عليها. ويجب التحكم في التجهيزة نفسها. فلا يمكن تقييم ترس عالي الدقة بعدالة على تجهيزة ذات انحراف غير مؤكد في المغزل أو موضع محوري غير مستقر.

قد يحدد العميل المعايير ذات الصلة أو تُختار وفقًا للسوق والتطبيق. يُشار كثيرًا إلى وثائق ISO وAGMA في أعمال التروس، لكن يجب تأكيد الإصدار المطبق وفئة التروس وتصنيف الدقة وطريقة القياس والمتطلب التعاقدي للمشروع المحدد. لا يحدد مرجع المعيار وحده كل متطلبات الأداء الوظيفي لتجميع التروس المخروطية.

قراءة أخطاء نمط التلامس أثناء التقييم

غالبًا ما يشير نمط قريب من الطرف الصغير أو الطرف الكبير إلى مشكلة في مسافة التركيب، بينما قد تشير الحركة نحو الوجه أو الجانب إلى تغير في زاوية العمود أو علاقة عمق الأسنان أو حالة إعداد أخرى. تمثل هذه الاتجاهات دلائل تشخيصية مفيدة، وليست بديلًا عن بيانات التصميم. إن هندسة التروس المخروطية الحلزونية حساسة بصورة خاصة، وقد يكون للنمط الواحد الملحوظ أكثر من سبب.

الاستجابة الصحيحة ليست الضبط العشوائي حتى تبدو علامة التلامس متمركزة. ينبغي للمقيّمين مقارنة النمط الملحوظ بالنمط المستهدف المقدم لتصميم الترس ذلك، والتحقق من إعدادات التجهيزة، وفحص أبعاد تركيب الترس الصغير والترس، ومراجعة الانحراف قبل تحديد السبب الجذري. إذا صُحح التلامس فقط بتغيير الخلوص الجانبي، فقد يصبح التجميع هادئًا أثناء اختبار المنضدة، لكنه قد يفشل في الحفاظ على خلوص كافٍ تحت درجة حرارة التشغيل أو الحمل.

ينطبق منظور الأنظمة هذا أيضًا عندما تتصل التروس المخروطية بالأعمدة وأجزاء نظام نقل الحركة الأخرى. يؤثر التمركز وعلاقة التمركز لعمود مرافق في التعشيق النهائي. في المشاريع التي تتطلب مكوّنات نقل مسننة مترافقة، قد يكون من المفيد مراجعة قدرة المورد على أجزاء مثلعمود مسنن إلى جانب متطلبات الترس، لا سيما عندما يؤثر نقل المراجع عبر المكوّنات في علبة التروس أو المحور بعد التجميع.

ما الذي ينبغي أن يطلبه المقيّم الفني قبل الموافقة

تركز مراجعة المورد الأكثر إنتاجية على الأدلة التي تربط غرض التصميم بالتحكم في العملية. اسأل عما إذا كان الترس يُورد كمكوّن قابل للتبادل أو كزوج متطابق. أكد المراجع الحاكمة ومسافة التركيب المستهدفة وزاوية العمود وطريقة قياس الخلوص الجانبي ونطاق نمط التلامس المقبول. وضح ما إذا كان العميل يوفر المكوّن المتزاوج أو بيانات الهيكل أو مرجعًا رئيسيًا للتحقق من الزوج.

من المفيد أيضًا مراجعة كيفية تعامل المصنع مع إمكانية التتبع بعد التشطيب والفحص. وهذا مهم بصورة خاصة للتروس المخروطية المزدوجة والأجزاء المعالجة حراريًا والتطبيقات الحساسة للضوضاء أو توزيع الحمل. غالبًا ما يكشف تدفق العملية وقدرة الفحص وانضباط المعايرة وتوافر كوادر هندسية وجودة مؤهلة أكثر من عبارة عامة عن «دقة عالية».

يشمل مصنع جيوتشينغ البالغة مساحته 8,000 متر مربع مناطق للتشكيل والمعالجة الميكانيكية، مدعومة بموظفي الهندسة والجودة والفحص. يمتد عمله ليشمل التروس والتروس المخروطية والتروس الحلزونية وتروس المخفضات والأعمدة والمطروقات الدقيقة لقطاعات تشمل السيارات وطاقة الرياح. بالنسبة للمقيّم، لا تتمثل النقطة ذات الصلة في حجم المنشأة وحده؛ بل في إمكانية تنسيق التشكيل والتشغيل الآلي والفحص والاقتران النهائي وفقًا للمتطلبات الوظيفية لمجموعة تروس محددة.

يُبنى الأداء الموثوق للتروس المخروطية عبر التحكم في سلسلة التفاوتات الكاملة. يؤكد نمط التلامس موضع عمل الأسنان. ويؤكد الخلوص الجانبي ما إذا كان التعشيق يمتلك الخلوص اللازم للعمل بمرور الوقت. لا ينبغي اعتماد أي منهما بمعزل عن هندسة التركيب وحالة المعالجة الحرارية وبيئة التجميع الفعلية. قبل الإصدار، وحّد الرسم وخطة الفحص والبيانات الرئيسية وطريقة التجميع؛ إذ يمنع ذلك كثيرًا من النزاعات المكلفة التي لا تظهر إلا بعد أن تصبح علبة التروس صاخبة أو يدخل نظام نقل الحركة الخدمة.
