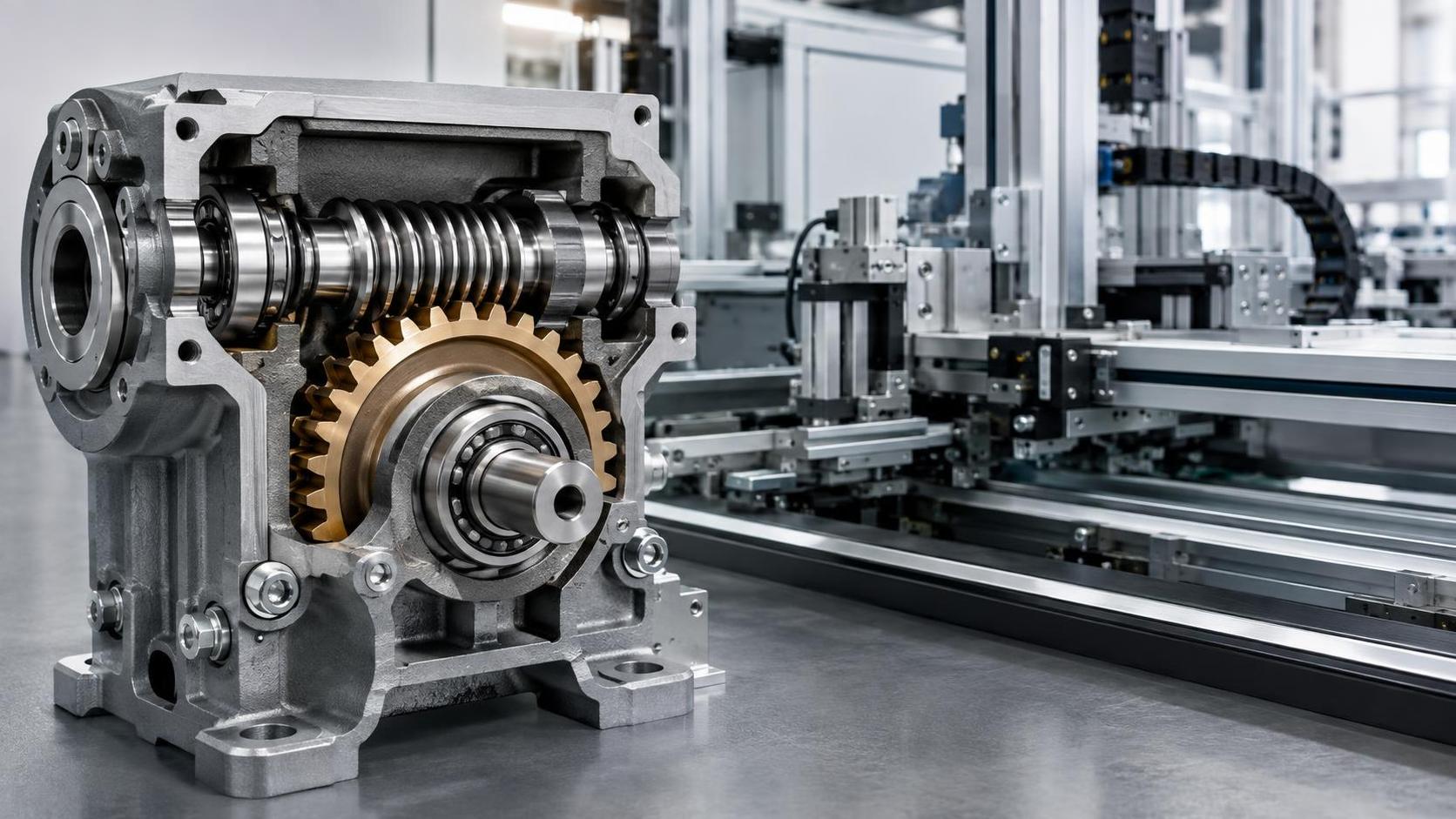

كيف ينقل عمود القيادة الدودي عزم الدوران في الآلات المدمجة؟

ينقل عمود القيادة الدودي عزم الدوران عبر ترتيب الدودة والعجلة الدودية: حيث تتعشق دودة تشبه البرغي، مثبتة على عمود الإدخال، مع عجلة دودية أكبر، فتُحوّل القدرة الدورانية بزاوية تقارب 90 درجة مع خفض السرعة. الفكرة مباشرة، لكن الهندسة الفعلية ليست كذلك. في الآلات المدمجة، يجب أن يعمل العمود وهندسة التروس ودعم المحامل واقتران المواد والتزييت وصلابة الهيكل معًا. ويمكن أن يؤدي عدم التوافق في أي جانب إلى تحويل علبة تروس صغيرة إلى مصدر للحرارة أو الضوضاء أو التآكل أو التعطل المبكر.

وهذا يجعل نواقل الحركة الدودية مفيدة عندما يتعين على المحرك توفير عزم دوران أعلى ومتحكم فيه ضمن حيز محدود. وتظهر في آليات الرفع المدمجة، ومعدات التموضع، وآلات التعبئة والتغليف، ومشغلات الصمامات، والناقلات، وأنظمة الضبط، وغيرها من التجميعات التي يكون فيها التخطيط بزاوية قائمة أكثر عملية من نظام الدفع المستقيم. وهي ليست تلقائيًا الخيار الأكثر كفاءة لكل تطبيق، لكنها تحل مشكلة محددة تتعلق بالمساحة والسرعة بفعالية كبيرة عند تصميمها وفق ظروف التشغيل الفعلية.

مسار عزم الدوران: من عمود المحرك إلى عجلة الخرج

يكون عمود القيادة الدودي عادةً عنصر الإدخال. وقد يكون متكاملًا مع الدودة، أو قد تُركب الدودة وتُثبت على عمود منفصل. عند دوران العمود، يدفع السن الحلزوني للدودة أسنان العجلة الدودية. وتحتوي قوة التلامس هذه على مركبتين: مماسية ومحورية. تدير المركبة المماسية العجلة؛ بينما تولد المركبة المحورية دفعًا يجب أن تمتصه محامل مختارة بشكل مناسب وهيكل ذو صلابة كافية.

بخلاف العديد من أزواج التروس المستقيمة، يعتمد ناقل الحركة الدودي بدرجة كبيرة على التلامس الانزلاقي بين سن الدودة وسطح أسنان العجلة. ويوضح هذا الاختلاف كثيرًا من خصائصه. يمكنه تحقيق نسبة تخفيض عالية في مرحلة واحدة لأن الدودة قد تحتوي على عدد قليل نسبيًا من البدايات، بينما تحتوي العجلة على أسنان عديدة. وفي الوقت نفسه، ينتج عن التلامس الانزلاقي احتكاك وحرارة، لذلك تعتمد كفاءة نقل الحركة بدرجة كبيرة على زاوية الميل، وحالة السطح، ومواد التشحيم، والحمل، والسرعة، ودرجة الحرارة.

للفهم الأولي، ترتبط نسبة التخفيض بعدد أسنان العجلة الدودية مقسومًا على عدد البدايات في الدودة. تنتج الدودة أحادية البداية التي تدير عجلة ذات أسنان كثيرة تخفيضًا أكبر من الدودة متعددة البدايات المقترنة بالعجلة نفسها. يدعم التخفيض الأعلى حركة خرج أبطأ وأكثر تحكمًا، لكنه قد يزيد أيضًا من خسائر الاحتكاك. ولهذا لا يمكن فصل اختيار النسبة عن دورة التشغيل المستهدفة.

يزداد عزم الدوران مع خفض السرعة، وفقًا لكفاءة النظام والأحمال المسموح بها للمكونات. ومع ذلك، في التصميم العملي للآلات، لا يمثل حساب عزم دوران الخرج سوى الخطوة الأولى. ويحتاج المصممون أيضًا إلى مراعاة التسارع، وبدء التشغيل المتقطع، وأحمال الصدمات، والحركة العكسية، والأحمال الخارجية على عمود الخرج، والحدود الحرارية لمنظومة النقل المغلقة.

لماذا تناسب نواقل الحركة الدودية التخطيطات الميكانيكية الضيقة

لا تأتي مدمجية ناقل الحركة الدودي من تخفيضه أحادي المرحلة فقط. فمحورا الإدخال والخرج فيه متعامدان عمومًا، مما يسمح بوضع المحرك بجانب الآلية المدفوعة بدلًا من وضعه على امتدادها. ويمكن أن يبسط ذلك هياكل الآلات وترتيبات الحواجز الواقية وسهولة الوصول للصيانة. وفي مشغل صغير أو جهاز فهرسة، قد يؤدي نقل المحرك إلى موضع بزاوية قائمة إلى تحرير مساحة قيّمة فوق منطقة العمل.

سبب آخر يدفع المهندسين إلى النظر في هذا الترتيب هو قدرته المحتملة على مقاومة القيادة العكسية. ففي ظل مجموعات معينة من زاوية ميل الدودة والاحتكاك والتزييت والحمل، قد لا تتمكن العجلة من قيادة الدودة عكسيًا بسهولة. ويمكن أن تكون هذه الخاصية مفيدة في تطبيقات التثبيت، لكن لا ينبغي التعامل معها باعتبارها وظيفة أمان عامة. فقد يؤدي التآكل والاهتزاز وتغيرات مواد التشحيم والتفاوتات التصنيعية إلى تغيير سلوك القيادة العكسية. وعندما تكون سلامة الأفراد أو تثبيت الحمل معنية، يكون المكبح المستقل أو جهاز القفل عادةً قرار التصميم الأكثر موثوقية.

يوفر ناقل الحركة الدودي أيضًا حركة سلسة عندما يتم التحكم في هندسة الأسنان والتجميع بشكل صحيح. ومع ذلك، لا تعني كلمة «سلسة» عدم التأثر بالتفاوتات. ففي هيكل مدمج، قد تركز الأخطاء الصغيرة في المسافة بين المراكز أو محاذاة العمود أو التحميل المسبق للمحامل أو موضع تلامس التروس الحمل على مساحة محدودة من سطح الأسنان. وقد يظهر الإجهاد الموضعي الناتج أولًا على شكل ارتفاع في درجة الحرارة أو نمط تآكل غير معتاد، قبل وقت طويل من حدوث كسر مرئي.

العمود يحمل أكثر من عزم الدوران الدوراني

عند تقييم عمود قيادة دودي، من السهل التركيز على مقاومة الالتواء وحدها. أثناء الخدمة، يتعرض العمود أيضًا للانحناء والدفع المحوري وإجهاد الكلال الدوري والإجهادات الناتجة عن مجاري المفاتيح أو الوصلات المسننة أو الأكتاف أو القلاوظ أو خصائص التركيب بالكبس. قد يظل العمود الذي يبدو مناسبًا في حساب مبسط لعزم الدوران معرضًا للخطر عند نصف قطر انتقال حاد أو عند جذر وصلة مسننة.

تمثل المحامل الداعمة جزءًا من نظام نقل عزم الدوران، وليست مجرد تجهيزات محيطة. فهي تحافظ على الدودة في موضع التعشيق الصحيح مع تحمل قوى الدفع والقوى الشعاعية. ويمكن للخلوص الزائد أن يغير نمط التلامس ويزيد الصدمة أثناء الحركة العكسية. كما يمكن للتحميل المسبق المفرط أن يولد حرارة ويقصر عمر المحمل. ويهم تشوه الهيكل للسبب نفسه: فإذا تحركت مقاعد المحامل تحت الحمل، فلن تعود الدودة والعجلة تتعشقان بالشكل المقصود.

ويستحق تصميم الوصلة الاهتمام نفسه. فعمود الدودة المزود بمفتاح مألوف وعملي، لكن هندسة مجرى المفتاح تقلل المقطع الفعال للعمود. وتوزع الوصلات المسننة عزم الدوران عبر أسنان متعددة وقد تناسب التجميع المتكرر أو الحركة المحورية، رغم أن ملاءمتها ومعالجة سطحها يجب أن تتوافق مع بيئة التشغيل. ولكل من التركيبات الانكماشية والتركيبات بالتداخل والأشكال المطروقة المتكاملة آثارها التصنيعية والصيانية الخاصة. ويعتمد الاختيار الصحيح على مستوى عزم الدوران وحجم الإنتاج وقابلية الصيانة ومتطلبات التحكم بالأبعاد، وليس على هيكل مفضل واحد.

اقتران المواد وجودة السطح يحددان سلوك التآكل

بسبب وجود التلامس الانزلاقي، تستخدم التروس الدودية عادةً مواد مختلفة للدودة والعجلة. وغالبًا ما تُصنع الدودة من فولاذ مقسى مناسب لسطح سن متين، بينما قد تستخدم العجلة برونزًا متوافقًا أو مادة أخرى خاصة بالتطبيق. ويجب أن يستند الاختيار الدقيق للمواد إلى الحمل والسرعة وطريقة التزييت ودرجة حرارة التشغيل والتعرض للتآكل والعمر المطلوب. ولا يوجد زوج مواد عالمي يؤدي بالكفاءة نفسها في كل آلة مدمجة.

تؤثر تشطيبات السطح لأن الخشونة تؤثر في طبقة الزيت وسلوك التشغيل الأولي لمجموعة التروس. وكذلك يؤثر عمق المعالجة الحرارية واتساق الصلادة والدقة الهندسية لسن الدودة. ولا يمثل السطح شديد الصلادة، بمفرده، إجابة كاملة. فإذا كان نمط التلامس سيئًا أو كان التزييت غير كافٍ أو تشوه العمود بعد المعالجة الحرارية، فقد تترافق الصلادة العالية مع تآكل سريع.

هنا يمكن أن يؤثر مسار التصنيع في أداء المكونات واقتصاديات الإنتاج. يمكن للطرق الدقيق إنشاء شكل قريب من الشكل النهائي بتدفق مواد ملائم، ما يقلل مقدار التشغيل الآلي المطلوب قبل إنهاء الأسطح الحرجة. وهو لا يلغي الحاجة إلى قطع التروس الدقيق أو التجليخ أو الخراطة أو الفحص عند الحاجة إلى هذه العمليات. بل يمكنه تقليل إزالة المواد غير الضرورية وتوفير شكل ابتدائي أكثر كفاءة للأعمدة والمحاور وفراغات التروس.

تجمع شركة لياوتشنغ جيوتشنغ لقطع غيار السيارات المحدودة، التي تأسست عام 2015، بين الطرق الدقيق والتشغيل الميكانيكي لمكونات تروس السيارات وطاقة الرياح والآلات والمعدات البحرية. ويشمل نطاق إنتاجها أعمدة نقل الحركة، والأعمدة المسننة، وتروس المخفضات، والتروس الكوكبية، والتروس الحلزونية، وغيرها من الأجزاء المطروقة المرتبطة بالتروس. وبمصنع تبلغ مساحته 8,000 متر مربع وورش مخصصة للطرق والتشغيل الآلي، يؤكد نهج الشركة المعلن على الطرق القريب من الشكل النهائي، وخفض سماحية الخراطة، والإنتاج الموفر للمواد. وبالنسبة للمشترين الذين يقيّمون مورّدًا لأعمدة القيادة الدودية، فإن هذا النوع من القدرات المتكاملة ذو صلة لأن الخام المطروق والأسطح المرجعية المشغلة والفحص النهائي تحتاج جميعها إلى دعم الهندسة الوظيفية نفسها.

غالبًا ما تكون الحرارة هي العامل المحدد الحقيقي

في الآلات منخفضة السرعة أو المتقطعة، قد يعمل ناقل الحركة الدودي براحة حتى مع هيكل مدمج. أما في المعدات ذات التشغيل المستمر، فقد يصبح السلوك الحراري هو القضية الحاكمة. يحول الاحتكاك جزءًا من قدرة الإدخال إلى حرارة. وإذا لم تتمكن علبة التروس من تبديد تلك الحرارة عبر هيكلها أو مادة التشحيم أو الهواء المحيط أو ترتيب تبريد مخصص، ترتفع درجة حرارة الزيت. ومع ارتفاع درجة الحرارة، قد تتغير لزوجة مادة التشحيم وقد تصبح الطبقة الواقية عند تلامس الأسنان أقل متانة.

السؤال الصحيح ليس ببساطة: «هل تستطيع مجموعة التروس هذه نقل عزم الدوران المطلوب؟» بل أيضًا: «هل تستطيع نقل هذا العزم لهذه المدة، وعند درجة الحرارة المحيطة هذه، وبترتيب التركيب هذا؟» قد يعمل نظام نقل الحركة خلال اختبار قصير على المنضدة بطريقة مختلفة عن عمله في آلة مغلقة أو بالقرب من مصدر حرارة أو بعد تشغيل طويل تحت حمل متكرر.

لذلك ينبغي تنسيق اختيار مادة التشحيم مع مواد التروس ونطاق درجات الحرارة المتوقع. ويؤثر مستوى الزيت وسلوك الرش والإحكام والتحكم في التلوث وفترة الصيانة جميعها في أسطح التلامس. وقد يناسب الشحم بعض الآليات المغلقة منخفضة السرعة، لكنه ليس بديلًا تلقائيًا لتصميم مزيت بالزيت. وينبغي أن يتفق المورد ومصمم علبة التروس وباني الآلة مبكرًا على مواصفات مادة التشحيم وافتراضات الخدمة بدلًا من التعامل معها كتفاصيل تركيب.

مؤشرات الأعطال الشائعة وما تشير إليه عادةً

نادراً ما يتعطل ناقل الحركة الدودي من دون إشارات سابقة. فقد تشير زيادة درجة حرارة التشغيل إلى زيادة الحمل أو الاحتكاك المفرط أو مادة تشحيم غير صحيحة أو ضبط محمل سيئ أو تبديد حرارة غير كافٍ. وقد تشير الضوضاء التي تظهر بعد فترة من الخدمة العادية إلى تآكل المحامل أو تغير الخلوص أو التلوث أو تغير نمط التلامس. ويتطلب تكرار تلف الأسنان مراجعة أوسع لأحمال الصدمات ومادة العجلة والمحاذاة ودورة التشغيل الفعلية، وليس مجرد استبدال الجزء بآخر أقوى.

• غالبًا ما يشير التخديش أو التلطخ على أسطح الأسنان إلى انهيار طبقة التزييت أو درجة حرارة مفرطة أو تفاعل غير مناسب بين المواد.
• قد يشير التآكل غير المتساوي عبر وجه العجلة إلى عدم محاذاة العمود أو انحراف الهيكل أو خطأ تجميع في المسافة بين المراكز.
• قد تعكس الشقوق قرب أكتاف العمود أو المفاتيح أو جذور الوصلات المسننة تركّز إجهاد الكلال أو زيادة الحمل أو عدم كفاية أنصاف أقطار الانتقال.
• قد يكون الخلوص الذي يزداد بسرعة عرضًا لتلوث كاشط أو صلادة أو جودة سطح غير كافية أو حمل زائد مستمر.

ينبغي أن يربط الفحص حالة العطل بالتجميع الكامل. إذ إن النظر إلى الدودة أو العجلة التالفة فقط قد يفوّت السبب الجذري في المحامل أو مانع التسرب أو مسار التزييت أو تحكم المحرك أو الآلية المدفوعة. وتكون هذه النظرة المنظومية مفيدة بشكل خاص عندما تُشترى علبة التروس كجزء من آلة مدمجة أكبر بدلًا من تصميمها من الصفر.

متى قد يكون ترتيب تروس مختلف أفضل

ليس ناقل الحركة الدودي هو الإجابة الافتراضية كلما دعت الحاجة إلى نقل حركة بزاوية قائمة. فإذا كانت الكفاءة العالية أو القيادة العكسية المتكررة أو التشغيل المستمر عالي السرعة أساسية للتطبيق، فقد تستحق التروس المخروطية أو المخروطية الحلزونية المقارنة. يمكن أيضًا لترتيب ترس مخروطي نقل الحركة بين الأعمدة المتقاطعة، غالبًا بانزلاق أقل من تعشيق التروس الدودية، رغم أنه يفرض اعتبارات مختلفة تتعلق بالتعبئة والضوضاء والنسبة والتصنيع.

تُعد مجموعات التروس الكوكبية خيارًا آخر عند الحاجة إلى إدخال وخرج متحدي المحور أو كثافة عزم دوران مدمجة أو تخفيض متعدد المراحل. وقد تكون المخفضات المستقيمة أو الحلزونية أفضل عندما يمكن أن تبقى الأعمدة متوازية. وينبغي أن يبدأ القرار بمتطلبات التخطيط والحركة، ثم يأخذ في الحسبان الكفاءة وملف الحمل وقابلية التحكم وسهولة الوصول للصيانة والتكلفة الإجمالية للنظام. وقد يؤدي الاختيار بناءً على عزم الدوران الاسمي وحده إلى تصميم آلة صعب دون داعٍ.

ما يجب تأكيده قبل تحديد مواصفات عمود قيادة دودي

قبل اعتماد رسم المكون أو طلب عروض الأسعار، حدد سرعة الإدخال وسرعة الخرج المطلوبة وعزم الدوران المستمر والذروي ودورة التشغيل واتجاه الدوران ومرات البدء والتوقف المتوقعة وأي أحمال صدمية أو شعاعية خارجية. حدد كذلك مساحة الهيكل المتاحة وواجهات الأعمدة. وبالنسبة للعمود نفسه، تشمل الأبعاد الحرجة عادةً رقاب المحامل وموضع الدودة وتفاصيل الوصلة المسننة أو المفتاح ومتطلبات الانحراف الدائري واحتياجات تشطيب السطح وتوقعات المعالجة الحرارية.

ومن المنطقي أيضًا توضيح كيفية فحص الجودة. وحسب الجزء، قد يتضمن ذلك الفحص البُعدي والتحقق من الصلادة وقياس مقطع الترس أو الميل وفحوصات الانحراف الدائري والاختبارات غير الإتلافية عند تحديدها ومتطلبات التتبع للمواد والمعالجة الحرارية. يضم فريق جيوتشنغ موظفين هندسيين وموظفي جودة متخصصين، وهو أمر ذو صلة في هذا السياق ليس كادعاء عام، بل لأن أجزاء منظومة نقل الحركة المطروقة والمشغلة آليًا تتطلب تنسيقًا بين تخطيط العمليات والفحص. وتبدأ مناقشة المورد الأكثر فائدة بالرسم وافتراضات التحميل وتفاصيل المكونات المتزاوجة ومعايير القبول في محادثة واحدة.

عمود القيادة الدودي المصمم بشكل صحيح يقوم بأكثر من تدوير الدودة. فهو يحافظ على تعشيق التروس تحت عزم الدوران، ويدعم حركة قابلة للتكرار في حيز صغير، ويتحمل التأثيرات المركبة للدفع والحرارة والتزييت والتحميل الدوري. وعند مراجعة هذه العوامل معًا، يستطيع المهندسون تحديد ما إذا كان ناقل الحركة الدودي هو حل النقل المدمج المناسب، وما مستوى التحكم في الطرق والتشغيل الآلي والفحص الذي يتطلبه التطبيق فعلًا.
