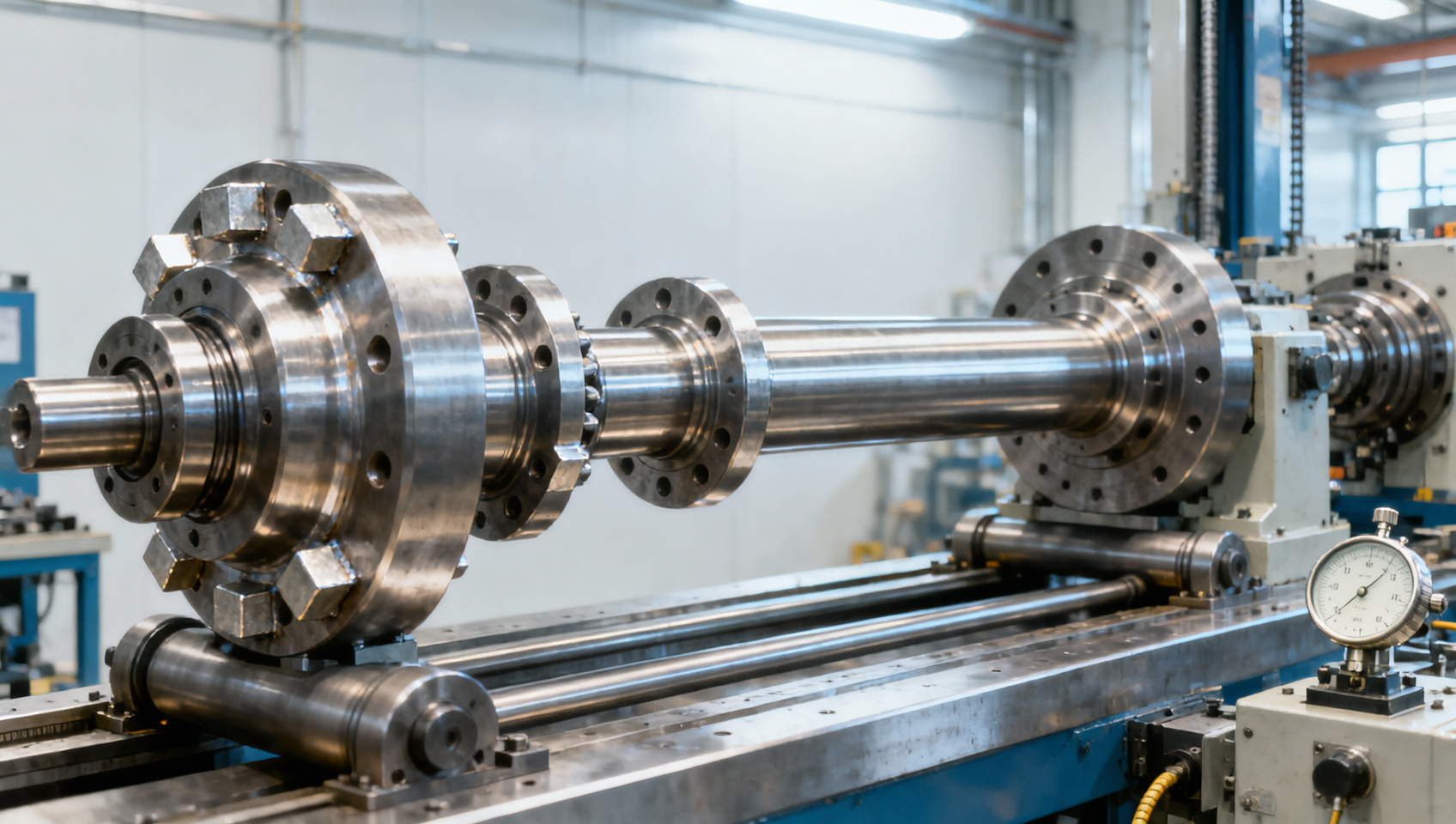

كيف يؤثر اتزان العمود على الاهتزاز في عمود نقل حركة للخدمة الشاقة

في أنظمة نقل القدرة ذات الأحمال العالية، يُعد اتزان العمود عاملاً حاسماً في التحكم بالاهتزاز والضوضاء وتآكل المحامل والموثوقية الإجمالية لمجموعة نقل الحركة.

يساعد عمود نقل الحركة للخدمة الشاقة المصنّع بدقة المقيمين الفنيين على تحقيق نقل أكثر سلاسة لعزم الدوران وعمر خدمة أطول في التطبيقات الصعبة للسيارات والقطاع البحري والصناعة.

يُعد فهم كيفية نشوء عدم الاتزان وكيفية قياسه وكيف تقلل عملية التشكيل الدقيق والتشغيل الآلي من آثاره أمراً أساسياً عند تحديد مواصفات مجموعات الأعمدة الحرجة للأداء.

ما الذي يحتاج المقيمون الفنيون إلى تأكيده أولاً

إن هدف البحث الأساسي وراء اتزان عمود نقل الحركة للخدمة الشاقة عملي: تحديد ما إذا كان العمود يمكنه العمل بسلاسة عند عزم الدوران والسرعة ودورة التشغيل المتوقعة.

يحتاج المقيمون الفنيون عادةً إلى أكثر من مجرد بيان يفيد بأن العمود متزن. فهم يحتاجون إلى أدلة قابلة للقياس وضوابط تصنيع وفهم واضح لحدود التشغيل.

السؤال الأهم هو ما إذا كان عدم الاتزان المتبقي سيولد قوى كبيرة بما يكفي للتأثير في المحامل أو المفاصل العامة أو هياكل علب التروس أو موانع التسرب أو المعدات المتصلة.

تكتسب جودة الاتزان أهمية لأن القوة الطاردة المركزية تزداد سريعاً مع سرعة الدوران. فقد يصبح خطأ كتلي صغير يبدو غير ضار عند السرعة المنخفضة ضاراً عند السرعة الأعلى.

بالنسبة لعمود نقل الحركة للخدمة الشاقة، ينبغي أن يأخذ التقييم في الاعتبار طول العمود وقطر الأنبوب وسماكة الجدار وسرعة الدوران rpm وعكس عزم الدوران وهندسة التثبيت وتكوين المفاصل.

كما تميز المواصفة السليمة تقنياً بين اتزان المكوّن واتزان التجميع. فالأنبوب المتزن وحده لا يضمن أن خط نقل الحركة الكامل سيعمل بسلاسة.

يمكن للشِفاه والشوكات والتعشيقات المسننة ولحامات الوصلات وأوزان الاتزان والطلاءات الواقية والمثبتات أن تنقل مركز الكتلة بعيداً عن خط المركز الدوراني.

لذلك يستند أقوى قرار شراء إلى حدود عدم الاتزان المتبقي وطريقة الاتزان وسجلات الفحص والتحكم في الخروج عن المركز والتحقق في ظروف تشغيل مماثلة للواقع.

لماذا يسبب عدم الاتزان الاهتزاز والإجهاد الميكانيكي

يحدث عدم اتزان العمود عندما تتوزع الكتلة الدوارة بشكل غير متساوٍ حول محور الدوران المقصود. ومن ثم يولد العمود قوة طاردة مركزية دوارة أثناء التشغيل.

تؤثر هذه القوة في المحامل والمفاصل والدعامات والهياكل مرة واحدة في كل دورة. ومع ارتفاع السرعة، قد يزداد الاهتزاز بشكل حاد لأن القوة الطاردة المركزية تتبع مربع سرعة الدوران.

العلاقة المبسطة هي أن F تساوي m مضروبة في r مضروبة في مربع omega، حيث m هي الكتلة غير المتزنة، وr هي اللامركزية، وomega هي السرعة الزاوية.

تفسر هذه العلاقة سبب احتياج التشغيل عالي السرعة إلى تحكم أكثر صرامة في الاتزان. إذ يمكن أن تؤدي مضاعفة سرعة الدوران إلى زيادة قوة عدم الاتزان بنحو أربعة أضعاف عند ثبات المتغيرات الأخرى.

في عمود نقل حركة للخدمة الشاقة، قد يُحس الاهتزاز عبر هيكل المركبة أو قاعدة الماكينة أو غلاف علبة التروس أو هيكل التوجيه أو منصة المشغل.

الاهتزاز ليس مجرد مسألة راحة أو ضوضاء. فالتحميل الديناميكي المتكرر قد يقصر عمر المحامل ويفكك المثبتات ويتسبب في إجهاد اللحامات وإتلاف موانع التسرب وإضعاف تعشيق الوصلات المسننة.

غالباً ما يتوافق تردد الاهتزاز مع سرعة العمود، لكن الاستجابة الفعلية تعتمد على مجموعة نقل الحركة الكاملة. ويمكن للرنين أن يضخم عدم اتزان محدوداً ليصبح مشكلة ميدانية خطيرة.

لذلك ينبغي للمقيمين تقييم كل من تردد الإثارة والترددات الطبيعية للنظام. فقد يحقق العمود هدف الاتزان، لكنه يظل بحاجة إلى تعديلات في التصميم إذا كانت السرعة الحرجة قريبة جداً.

الاتزان الساكن والاتزان الديناميكي غير قابلين للاستبدال المتبادل

يعني عدم الاتزان الساكن أن مركز كتلة العمود لا يقع على محوره الدوراني. وعند إسناده على بكرات منخفضة الاحتكاك، يميل الجانب الأثقل إلى الدوران نحو الأسفل.

يمكن للاتزان الساكن تحديد انحراف كتلي أساسي، لكنه لا يصف بشكل كامل الأعمدة الطويلة أو التجميعات ذات أخطاء الكتلة في مواقع محورية مختلفة.

يوجد عدم الاتزان الديناميكي عندما تكون محاور العطالة الرئيسية غير متوافقة مع محور الدوران المقصود. وهو يولد عزماً مزدوجاً لا يمكن تصحيحه في مستوى واحد.

تتطلب الأعمدة الأطول وسرعات التشغيل الأعلى والتجميعات متعددة المكونات عادةً اتزاناً ديناميكياً. وتقيس هذه العملية احتياجات التصحيح في مستويين محوريين أو أكثر.

قد يعمل عمود قصير منخفض السرعة بشكل مقبول بعد تصحيح ساكن. أما عمود نقل طويل يعمل باستمرار عند السرعة، فينبغي عادةً تقييمه ديناميكياً.

يحدد الاتزان الديناميكي موضع الحاجة إلى التصحيح ومقدار الكتلة الواجب إضافتها أو إزالتها. وقد يشمل التصحيح أوزاناً ملحومة أو إزالة مادة بالحفر أو تشغيل آلي مضبوط.

ينبغي أن توضح المواصفات الفنية حالة الاتزان بجلاء. فمصطلحات مثل «متزن» من دون درجة أو سرعة أو مستوى تصحيح أو معيار قبول غير كافية.

بالنسبة للتطبيقات الحرجة، اطلب نتائج اتزان موثقة لتكوين التجميع النهائي، بما في ذلك جميع الشوكات والشِفاه والوصلات المسننة والملحقات المركبة المخصصة للإنتاج.

كيف يؤثر الخروج عن المركز والهندسة في نتائج الاتزان

يرتبط الاتزان ارتباطاً وثيقاً بالهندسة، لكنهما ليسا الشيء نفسه. فقد يتمتع العمود باتزان كتلي مقبول، بينما يؤدي الخروج المفرط عن المركز إلى اهتزاز وتحميل دوري.

يصف الخروج عن المركز الانحراف عن المحور المقصود عند تدوير العمود وقياسه بمؤشر. وقد ينتج عن الانحناء أو التشغيل الآلي اللامركزي أو تشوه اللحام.

يمكن للخروج الشعاعي عن المركز أن يحرك سطح العمود بالنسبة إلى الدعامات الثابتة. وهذا يولد إثارة إزاحة حتى لو بدا توزيع الكتلة منتظماً بشكل معقول.

كما أن الخروج الوجهي عن المركز عند الشِفاه مهم أيضاً. إذ يمكن لسطح تثبيت شفة غير مستوٍ أن يسبب عدم محاذاة زاوية، مؤدياً إلى أخطاء في حركة المفصل وتحميله بعد التركيب.

يحدد التمركز المشترك بين الأعناق وخصائص الوصلات المسننة وأدلة الشِفاه وأسطح أنبوب العمود ما إذا كانت المكونات تشترك في محور دوران فعّال واحد.

يساعد التشغيل الآلي الدقيق على التحكم في هذه العلاقات الهندسية. ومع ذلك، يجب أن تكون استراتيجية المراجع التصميمية متسقة من التشكيل حتى التشغيل الآلي والتجميع والفحص النهائي.

ينبغي للمقيمين طلب سماحات الاستقامة وإجمالي الخروج المقاس بالمؤشر والتمركز المشترك حيثما ينطبق وهندسة دليل الشفة، بدلاً من الاعتماد على الفحص البصري.

سيتحكم المورد الموثوق في الخروج عن المركز قبل الاتزان. إذ إن إضافة أوزان لتعويض مكوّن منحني أو موضوع بشكل غير صحيح قد يخفي مشكلة هندسية أساسية.

المواضع الشائعة لدخول عدم الاتزان في عمود نقل حركة للخدمة الشاقة

يمكن أن ينشأ عدم الاتزان من تباين المواد الخام أو تدفق التشكيل أو إعداد التشغيل الآلي أو تشوه المعالجة الحرارية أو اللحام أو اتجاه التجميع أو التلف اللاحق أثناء الخدمة.

يمكن لخصائص العمود المشكّل أن توفر هندسة ابتدائية أكثر اتساقاً من المكونات المركبة ذات التباين الكبير، لا سيما عندما تحمل المحاور أو الشِفاه أو الشوكات أحمالاً رئيسية.

يجب أن يبقى توزيع المادة منتظماً حول خط المركز. إذ يمكن للشوائب الموضعية أو المسامية أو عدم اتساق سماكة الجدار أو إزالة المادة غير المخطط لها أن تؤثر في توزيع الكتلة الدوارة.

ينطوي التشغيل الآلي على مخاطر عندما لا تحافظ عملية التثبيت في الظرف أو التجهيزات أو اختيار المرجع على العلاقة بين خط مركز العمود وخصائص التثبيت الوظيفية.

يُعد اللحام مصدراً متكرراً لعدم الاتزان في التجميعات الأنبوبية. إذ يمكن لتباين خرزة اللحام والتشوه الحراري أن يغيرا كلاً من توزيع الكتلة الموضعي واستقامة العمود.

يهم اتجاه التجميع عندما تكون للشوكات والشِفاه والأجزاء المسننة عدم اتزان متبقٍ خاص بها. فقد يؤدي ضبط مكونات الساعة بشكل غير صحيح إلى تضافر الأخطاء الفردية.

أثناء الخدمة، يمكن للخدوش والحطام المتراكم وأوزان الاتزان المفقودة وفقدان المادة بسبب التآكل ولحام الإصلاح غير المصرح به أن تغير عمود نقل حركة للخدمة الشاقة كان مقبولاً سابقاً.

لذلك ينبغي فحص الأعطال الميدانية باختبار الاتزان والفحص البُعدي معاً. فقد لا تعالج إعادة الاتزان وحدها الاهتزاز الناتج عن التلف أو عدم المحاذاة.

يمكن للسرعة الحرجة أن تحول عيباً بسيطاً إلى مشكلة كبيرة

لكل عمود دوار تردد انحناء طبيعي واحد أو أكثر. وعندما تقترب سرعة التشغيل من أحد هذه الترددات، قد يرتفع انحراف العمود بشكل كبير.

تسمى هذه الحالة عادةً السرعة الحرجة. وقد يتمايل العمود، مما يزيد الاهتزاز حتى عندما يكون عدم الاتزان المتبقي ضمن سماحية اتزان معقولة في الظروف العادية.

تعتمد السرعة الحرجة على صلابة العمود وطوله غير المدعوم وتوزيع الكتلة وتباعد المحامل وصلابة المفاصل وصلابة التثبيت وعطالة المكونات المتصلة.

يمكن للقطر الأكبر أو الجدار الأكثر سماكة زيادة الصلابة، لكن تغييرات التصميم تؤثر أيضاً في الوزن والسلوك الالتوائي والتكلفة ومتطلبات المساحة.

تؤدي زيادة طول العمود عموماً إلى خفض التردد الطبيعي للانحناء. ولهذا السبب تحتاج خطوط نقل الحركة الطويلة غالباً إلى تصميم دقيق للدعامات الوسطية والاتزان وتقييد السرعة.

ينبغي للمقيمين الفنيين مقارنة نطاق سرعة التشغيل المخطط مع السرعات الحرجة المحسوبة أو المختبرة. ويلزم هامش لتباين التصنيع والزيادة العابرة في السرعة.

قد تشمل الاستراتيجية الصحيحة تغيير أبعاد العمود أو إضافة محمل مركزي أو تعديل صلابة الدعامة أو خفض سرعة التشغيل أو تحسين جودة الاتزان.

تُعد درجة الاتزان ذات قيمة، لكنها لا يمكن أن تحل محل التقييم الديناميكي للدوار عندما ينشئ طول العمود وسرعته وظروف الدعامات المركبة مخاطر رنين محتملة.

كيفية تحديد متطلبات الاتزان للشراء

تبدأ مواصفة الشراء المفيدة بنطاق التشغيل الفعلي: السرعة المستمرة والسرعة القصوى وعزم الدوران ودورة التشغيل ودرجة الحرارة وأحمال الصدمات وعمر الخدمة المتوقع.

ينبغي أن تحدد مجموعة العمود التي يجري اتزانها. ويجب تضمين أنواع الشِفاه واتجاه الشوكات وتكوين الوصلات المسننة والواقيات الواقية والمثبتات وأي مكونات اقتران مركبة.

حدد ما إذا كان الاتزان الساكن أو الديناميكي مطلوباً، ودرجة جودة الاتزان المطبقة، ومستويات التصحيح، والحد الأقصى المسموح به لعدم الاتزان المتبقي.

ينبغي أن تحدد المتطلبات أيضاً سرعة الاتزان أو طريقة القياس. ويجب أن يكون النهج المختار مناسباً لأبعاد العمود ونطاق التشغيل المقصود.

اطلب ضوابط هندسية قابلة للقياس إلى جانب متطلبات الاتزان. فالاستقامة والخروج الشعاعي عن المركز والخروج الوجهي للشفة وقطر الدليل وتمركز الوصلات المسننة تؤثر غالباً في سلوك الاهتزاز النهائي.

ينبغي أن تحدد وثائق الفحص رقم الجزء والمراجعة وإمكانية تتبع الرقم التسلسلي أو الدفعة والقيم المقاسة وحدود القبول وحالة معدات الاختبار واعتماد المفتش.

بالنسبة للمعدات ذات العواقب العالية، فكر في عملية تحقق من القطعة الأولى. ويمكن أن تشمل تقارير الاتزان والتحقق من الصلادة وشهادة المواد والسجلات البُعدية واختبار التشغيل الوظيفي.

ينبغي للفرق الفنية تجنب تحديد سماحية اتزان مشددة بلا مبرر من النظام. فقد تزيد المتطلبات المفرطة التكلفة من دون تحسين موثوقية التشغيل الفعلية.

ضوابط التصنيع التي تدعم أداء العمود المستقر

يبدأ أداء الاتزان المتسق قبل الاتزان النهائي. إذ يقلل اختيار المواد وتصميم التشكيل والتشغيل الآلي المضبوط والتثبيت المستقر التباين الذي لا يمكن للتصحيح اللاحق حله بالكامل.

يمكن للتشكيل الدقيق تقليل سماحية التشغيل ودعم استخدام أكثر اتساقاً للمواد. كما يساعد في إنشاء أشكال وظيفية شبه نهائية لمكونات دوارة متطلبة.

بالنسبة لتطبيقات مجموعة نقل الحركة الدوارة ذات الصلة، يمكن أن توفر حلقة مطروقة شكلاً ابتدائياً مضبوطاً للمكونات التي تتطلب قوة وتمركزاً مشتركاً ومراجع تشغيل آلي موثوقة.

يجب إدارة المعالجة الحرارية بعناية لأن الدورات الحرارية قد تغير الأبعاد وتسبب تشوهاً. ويُعد الفحص بعد المعالجة مهماً قبل التشغيل الآلي والاتزان النهائيين.

ينبغي أن تستند عمليات التشغيل الآلي إلى المراجع الوظيفية، لا إلى الأسطح المريحة لكنها غير ذات الصلة. وهذا يحافظ على المحاذاة بين خصائص التثبيت ومحور الدوران النهائي.

عندما يكون اللحام ضرورياً، يقلل تسلسل اللحام المضبوط والتجهيزات ومدخلات الحرارة والتحقق من الاستقامة بعد اللحام من خطر التشوه وتباين الكتلة.

ينبغي إجراء الاتزان النهائي بعد اكتمال جميع الخصائص التي تؤثر مادياً في الكتلة الدوارة. وقد تتطلب الطلاءات والسدادات والملحقات والواقيات اعتبارات خاصة.

تكتسب قدرة العملية أهمية بقدر أهمية عينة واحدة ناجحة. وينبغي للمقيمين سؤال المورد عن كيفية منع التباين المتكرر عبر دفعات الإنتاج والورديات وإعدادات الماكينات.

كيفية تشخيص الاهتزاز أثناء الخدمة

عند حدوث الاهتزاز، تأكد أولاً مما إذا كان تردده المهيمن يتتبع سرعة دوران العمود. فالاهتزاز المرتبط بالسرعة مؤشر قوي على عدم الاتزان أو الخروج عن المركز أو مشكلات الهندسة الدوارة.

قِس الاهتزاز عند مواقع المحامل وهياكل علب التروس وأعضاء الإطار وحوامل الدعامات. وتساعد مقارنة السعة والطور عبر النقاط في تحديد المصدر المحتمل.

قد يشير الاهتزاز الذي يرتفع بشدة ضمن نطاق سرعة ضيق إلى السرعة الحرجة أو الرنين. أما الزيادة الواسعة المرتبطة بالسرعة فتشير غالباً إلى عدم الاتزان أو عدم المحاذاة.

افحص وجود أوزان اتزان مفقودة أو أنابيب منبعجة أو مفاصل عامة متآكلة أو مثبتات مفكوكة أو شِفاه منحنية أو وصلات مسننة تالفة أو تلوث ملتصق بالأسطح الدوارة.

تحقق من هندسة التركيب قبل إزالة العمود. فقد تحاكي زوايا المفاصل غير الصحيحة أو عدم استقرار تثبيت الشفة أو الدعامات اللينة أو عدم محاذاة خط نقل الحركة حالة عدم الاتزان.

إذا كان الاتزان الميداني قيد الدراسة، فتحقق أولاً مما إذا كان العمود سليماً إنشائياً. إذ قد ينتج عن اتزان مكوّن متشقق أو منحني أو متعب نتيجة مؤقتة غير آمنة.

بعد الأعمال التصحيحية، تحقق من الاهتزاز عبر نطاق التشغيل الكامل. وينبغي للإصلاح الناجح أن يقلل السعة من دون توليد رنين جديد أو نقل الحمل إلى موضع آخر.

وثّق السبب الجذري وليس العرض فقط. فهذه المعلومات تحسن مواصفات الأعمدة المستقبلية وضوابط الإنتاج وفترات الصيانة والإجراءات التصحيحية للموردين.

موازنة الأداء مقابل التكلفة والموثوقية

ليس عمود نقل الحركة الصحيح للخدمة الشاقة بالضرورة هو العمود الأقل في تكلفة التصنيع المعروضة أو صاحب درجة الاتزان المعلنة الأكثر تشدداً.

بل هو العمود الذي يتوافق اتزانه وهندسته وقوته وهامش سرعته الحرجة مع نظام التشغيل الفعلي. وينبغي أن تتناسب المتطلبات مع مخاطر التطبيق.

بالنسبة للمعدات منخفضة السرعة، قد يكون البناء المتين والتحقق المباشر من الاتزان كافيين. أما بالنسبة للأنظمة عالية السرعة أو طويلة الامتداد، فيصبح التحليل الديناميكي الأعمق مبرراً اقتصادياً.

قد تتجاوز تكاليف الاهتزاز غير المخطط لها سعر العمود الأولي بسرعة. فاستخدام موارد كبيرة ينتج عن استبدال المحامل وإصلاح علب التروس والتوقف عن العمل والتعرض لمطالبات الضمان وتكرار استكشاف الأعطال وإصلاحها.

يمكن لأساليب التصنيع التي تحسن اتساق المواد وتقلل التشغيل الآلي غير الضروري أن تدعم كفاءة التكلفة وجودة العمود القابلة للتكرار عند ضبطها بالشكل الصحيح.

قد تدعم مكونات مثل حلقة مطروقة أيضاً الإنتاج الفعال لأجزاء نقل الحركة ذات الصلة حيث تكون القوة والاستقرار البُعدي ضروريين.

ينبغي للمقيمين الفنيين مقارنة الموردين باستخدام الأدلة: خطط التحكم في العمليات وقدرة الاتزان وبيانات الفحص وإمكانية تتبع المواد والخبرة ذات الصلة في ظروف تحميل مماثلة.

ينتج عن هذا النهج قرار يمكن الدفاع عنه بدرجة أكبر من التقييم القائم فقط على الأبعاد الاسمية أو ادعاءات الكتالوج أو سعر الوحدة.

الخلاصة: الاتزان متطلب لموثوقية النظام

يؤثر اتزان العمود مباشرةً في الاهتزاز لأن الكتلة الدوارة غير المتساوية تولد قوة طاردة مركزية تزداد سريعاً مع السرعة وتثير هيكل مجموعة نقل الحركة المحيطة.

بالنسبة لعمود نقل حركة للخدمة الشاقة، يتطلب التقييم الناجح أكثر من التحقق من حدوث الاتزان. فهو يتطلب مراجعة عدم الاتزان المتبقي والخروج عن المركز والسرعة الحرجة وتكوين التجميع وقدرة العملية.

يكتسب الاتزان الديناميكي أهمية خاصة للأعمدة الطويلة أو عالية السرعة أو متعددة المكونات، بينما يمنع التحكم البُعدي إخفاء عيوب الهندسة بتصحيح الكتلة.

يجمع قرار الشراء الأكثر موثوقية بين متطلبات أداء واضحة وضوابط فحص وتصنيع موثقة تحافظ على الاتساق من تحضير المواد حتى التجميع النهائي.

من خلال التعامل مع الاتزان بوصفه جزءاً من تصميم مجموعة نقل الحركة الكلي بدلاً من عملية تجميلية نهائية، يمكن للفرق الفنية تقليل مخاطر الاهتزاز وحماية المعدات المتصلة وتحسين موثوقية الخدمة طويلة الأجل.
