يبدأ اختيار المواد بدورة التشغيل، وليس باسم السبيكة

يتطلب اختيار المواد لتروس التعدين ذات عزم الدوران العالي أكثر من مجرد مطابقة قيم المتانة. يجب على المقيمين الفنيين موازنة مقاومة الكلال، وأداء مقاومة التآكل، ومتانة الصدمات، والاستجابة للمعالجة الحرارية، وقابلية التصنيع في ظل الأحمال الشديدة والظروف الكاشطة. يستعرض هذا الدليل عوامل المواد التي تؤثر في موثوقية منظومات نقل الحركة في التعدين، مما يساعد المهندسين على تحديد التروس التي تدعم عمر خدمة أطول، ونقل قدرة فعالاً، وتكاليف أقل طوال دورة الحياة.

الخطأ الأساسي في العديد من المواصفات هو البدء بدرجة فولاذ مألوفة ثم محاولة جعلها مناسبة لكل ظروف التشغيل. في معدات التعدين، ينبغي أن تقود دورة التشغيل الفعلية قرار اختيار المادة. إذ تمثل منظومة ناقل تعمل باستمرار عند عزم دوران عالٍ مشكلة مختلفة عن علبة تروس كسارة تتعرض لأحمال صدمية، وبدء تشغيل متكرر، وعكس الاتجاه، وتلوث، وارتفاعات مفاجئة في عزم الدوران. قد يستخدم كلاهما تروساً متشابهة الحجم، لكن آليات الفشل الرئيسية فيهما قد تكون مختلفة جداً.

بالنسبة للمقيمين الفنيين، لا يتمثل السؤال المفيد ببساطة في: «أي مادة هي الأقوى؟» بل في: «أي نظام مواد يحقق متانة السطح المطلوبة ودعم القلب بعد الطرق والتشغيل الآلي والمعالجة الحرارية والتجميع والتعرض الفعلي لظروف التشغيل؟» تشمل الإجابة التركيب الكيميائي للفولاذ، والنظافة، ومسار الطرق، وهندسة الأسنان، وقدرة المعالجة الحرارية، وطريقة الفحص، والجودة المتوقعة للتحكم في التزييت.

حدّد أولاً ما يُحتمل أن يتعطل

تعمل منظومات نقل الحركة في التعدين تحت مزيج من عزم دوران منقول مرتفع، وساعات تشغيل طويلة، وغبار، واهتزاز، وتوزيع غير متساوٍ للحمل. يجب تقييم مادة الترس مقابل أنماط الفشل الأكثر صلة بالماكينة، بدلاً من مقارنتها بقائمة عامة من الخصائص الميكانيكية.

• كلال الانحناء عند جذر السن: يمكن لدورات عزم الدوران المتكررة أن تبدأ تشققات عند جذر السن، خاصةً عند وجود تركيز للإجهاد أو عمق طبقة مقسّاة غير كافٍ أو تشطيب سطحي رديء أو اتجاه تدفق حبيبي غير ملائم.
• كلال التلامس والتقرّح الدقيق: قد يؤدي إجهاد التلامس الهيرتزي العالي إلى إتلاف جوانب الأسنان عندما يكون سمك طبقة التزييت غير كافٍ أو لا يكون السطح مقسّى ومشطباً بشكل صحيح.
• الخدش والتآكل الالتصاقي: قد تؤدي سرعة الانزلاق العالية أو ارتفاع درجة الحرارة أو سوء حالة الزيت أو الحمل الزائد المفاجئ إلى تعطيل طبقة المزلّق والتسبب في انتقال المادة بين الأسطح المتشابكة.
• التآكل الكاشط: يمكن لدخول الغبار والزيت الملوث أن يحوّلا تشابك التروس إلى بيئة كاشطة. حتى السطح الصلب سيفقد عمره التشغيلي سريعاً إذا لم تتم السيطرة على الملوثات.
• الكسر الناتج عن الصدمات: قد تفرض منظومات تشغيل الكسارات والمجارف وبعض تطبيقات المطاحن أحمالاً صدمية تتطلب قلباً متيناً ومقاوماً للتشقق تحت سطح سن صلب.

يكتسب هذا التمييز أهمية لأن الترس شديد الصلابة ليس بالضرورة ترساً متيناً. فالصلابة المفرطة دون متانة كافية للقلب قد ترفع خطر التلف الهش تحت الصدمات. وعلى العكس، قد يتحمل الترس المقسّى بالكامل الصدمات لكنه يفتقر إلى مقاومة كلال السطح اللازمة للتشابكات المحمّلة بشدة والعاملة باستمرار. وعادةً ما يكون الاختيار الأفضل حلاً وسطاً مُداراً ومدعوماً بأدلة من مسار التصنيع المقصود.

يبقى الفولاذ القابل للكربنة الخيار الافتراضي للعديد من منظومات نقل الحركة الشاقة

بالنسبة لمراحل نقل الحركة ذات الأحمال العالية، حيث تكون الأولوية للحجم المدمج والعمر الطويل لكلال التلامس، غالباً ما يشكل فولاذ السبائك منخفض الكربون القابل للكربنة خط الأساس العملي. بعد الكربنة والتقسية والمراجعة، يمكن لهذه المواد أن توفر طبقة سطحية صلبة ومقاومة للتآكل فوق قلب أكثر متانة وأقل صلابة. ويعد هذا المزيج مناسباً للتروس الصناعية الكبيرة المعرضة لإجهادات تلامس عالية.

لا تكمن قيمة الترس المكربن في صلادته السطحية الاسمية فقط. إذ يؤثر عمق الطبقة الفعال والبنية المجهرية للطبقة ومستوى الأوستنيت المتبقي ومنطقة الانتقال ومتانة القلب جميعها في سلوك السن أثناء الخدمة. وقد لا تدعم الطبقة الضحلة جداً أحمال التلامس العالية بشكل كافٍ. أما الطبقة العميقة جداً، أو دورة المعالجة الحرارية التي تولد إجهاداً متبقياً مفرطاً، فقد تقلل متانة جذر السن أو تزيد خطر التشوه. يعتمد العمق الصحيح على الموديول وحجم السن والحمل المطبق ومعيار الفشل؛ ولا ينبغي نسخه من تصميم علبة تروس غير ذي صلة.

غالباً ما يُنظر في فولاذ الكربنة بالنيكل والكروم والموليبدينوم للخدمة التعدينية الشاقة، لأن النيكل يمكن أن يحسن المتانة وقابلية التقسية، بينما يسهم الكروم والموليبدينوم في قابلية التقسية والمتانة ومقاومة المراجعة. لكن التركيب الكيميائي وحده لا يضمن الأداء. ينبغي لفرق المشتريات التحقق مما إذا كان المورد يستطيع التحكم باستمرار في عملية المعالجة الحرارية لحجم مقطع الترس الفعلي. فقد تنتج درجة مادة تؤدي جيداً في ترس سيارات صغير بنيات مجهرية مختلفة في ترس صغير أو ترس حلقي لتطبيق تعدين أكبر بكثير.

بالنسبة للمكونات الحرجة، ينبغي أن تتجاوز المواصفات تعليمة عامة مثل «كربنة وتجليخ». وينبغي أن تحدد نطاق عمق الطبقة المطلوب، ونطاق الصلادة المستهدف، والظروف البنيوية المجهرية المسموح بها، وحدود التشوه، ومواقع الفحص، وطريقة القبول. يجب أن تظل المتطلبات عملية: إذ إن حدود الصلادة أو التشوه الضيقة بشكل مفرط قد تخلق خطراً غير ضروري للرفض دون تحسين عمر علبة التروس.

متى تكون التروس المقسّاة بالكامل الخيار الهندسي الأفضل

يبقى فولاذ السبائك المقسّى بالكامل مناسباً عندما تكون أبعاد التروس كبيرة، أو تكون الأحمال معتدلة بالنسبة إلى حجم السن، أو تكون اقتصاديات التصنيع مهمة، أو تكون قابلية الإصلاح الميداني ذات قيمة. تتمتع هذه التروس عموماً بصلادة أكثر تجانساً عبر مقطع السن مقارنة بالتصاميم المكربنة، لكن جوانب أسنانها لا تصل إلى المستوى نفسه من الصلادة السطحية ومقاومة كلال التلامس.

في تطبيقات التعدين، يمكن أن تكون التقسية الكاملة خياراً يمكن تبريره للتروس ذات الموديول الكبير والبطيئة السرعة، حيث تحمل تحمل الصدمات وبساطة التصنيع وزناً كبيراً. وقد تكون مناسبة أيضاً عندما تجعل بيئة التشغيل المتوقعة تلف السطح الناتج عن التلوث أمراً لا مفر منه، ويكون الاستبدال المتكرر للمكونات جزءاً بالفعل من استراتيجية الصيانة. لا يمثل هذا حجة لقبول ممارسات تزييت سيئة، بل إقراراً بأن اختيار المواد يجب أن يعكس نموذج الخدمة والصيانة بالكامل.

القيد واضح: عندما يتطلب التصميم كثافة قدرة عالية، وعمراً طويلاً تحت تلامس الدحرجة والانزلاق، وحيز علبة تروس مدمجاً، قد تصبح الأسنان المقسّاة بالكامل العامل المقيّد. وقد يحتاج المصممون عندئذٍ إلى أبعاد تروس أكبر، أو أحمال مسموح بها أقل، أو التحول إلى حل مقسّى بطبقة سطحية. قد تكون تكلفة المكون الأولية أقل، لكن تكلفة تركيب علبة تروس أكبر أو التكلفة التشغيلية لفترات الاستبدال الأقصر قد تغيّر المقارنة.

الصلادة السطحية مهمة، لكنها ليست القصة كاملة

من السهل طلب قيم الصلادة ومقارنتها، ولهذا غالباً ما يُبالغ في التركيز عليها. أثناء الخدمة، تعتمد موثوقية التروس على العلاقة بين الصلادة وبقية نظام المواد. قد يؤدي جانب سن ذي قراءة صلادة مرتفعة أداءً سيئاً رغم ذلك إذا احتوى على حروق تجليخ أو أوستنيت متبقٍ مفرط أو عمق طبقة غير منتظم أو إجهاد متبقٍ غير ملائم أو علامات تشغيل آلي تعمل كمبادئ للشقوق.

بالنسبة لتروس التعدين، ينبغي للمقيمين أن يسألوا كيف وأين تُقاس الصلادة. فالقراءة عند رأس السن لا تعادل القراءة قرب خط القطر أو جذر السن. وبالمثل، لا يثبت القياس السطحي حالة القلب. ينبغي أن تتبع خطة الفحص المواقع التي يتعرض فيها المكون لأشد إجهادات التلامس والانحناء.

تستحق البنية المجهرية اهتماماً مماثلاً. إذ توفر الطبقة المقسّاة المتحولة بصورة صحيحة عادةً مقاومة عالية للتآكل وكلال التلامس، بينما يدعم القلب الكامن السن ضد الانحناء والصدمات. ويمكن للظروف غير المرغوبة، مثل الكربيدات المفرطة على السطح، أو الأكسدة، أو نزع الكربون قبل التقسية، أو التحول غير المنتظم، أن تقوض هذا التوازن. ويكون التحقق المعدني المجهري ذا قيمة خاصة أثناء اعتماد القطعة الأولى، أو تغيير المورد، أو تغيير عملية المعالجة الحرارية، أو التحقيق في حالات الفشل الميداني المبكر.

تعد نظافة المادة مسألة أخرى تميل إلى البقاء غير مرئية حتى يحدث فشل كلالي. يمكن للشوائب غير المعدنية أن تصبح مواقع بدء تحت الإجهاد الدوري، ولا سيما في التروس الصغيرة المحملة بشدة. بالنسبة لمنظومات نقل الحركة ذات العواقب الكبيرة، ينبغي مواءمة مستوى جودة صناعة الفولاذ ومتطلبات التحكم في الشوائب مع مخاطر التطبيق. ولا يلزم أن يعني ذلك فرض أكثر متطلبات النظافة تقييداً على كل ترس، بل يعني تخصيص تحكم أشد للمكونات التي تبررها تكلفة الاستبدال والتعرض لوقت التوقف وعواقب السلامة.

لجودة الطرق تأثير مباشر في موثوقية التروس

بالنسبة للتروس الكبيرة والمحملة بشدة، يمثل مسار التصنيع جزءاً من اختيار المادة. يمكن للطرق الدقيق أو الطرق بالقالب المغلق المتحكم به أن يحسن استخدام المواد، وأن يساعد، عند تصميمه بشكل صحيح، في توجيه تدفق الحبيبات بطرق تدعم هندسة المكون. كما يمكنه تقليل مقدار التشغيل الآلي المطلوب قبل المعالجة الحرارية. لكن الفوائد مشروطة؛ إذ يمكن أن يؤدي التصميم غير المناسب للقالب، أو التشوه غير الكافي، أو التراكبات، أو الانقطاعات الداخلية، أو الجودة غير المتسقة للشكل الأولي إلى إدخال عيوب تظهر لاحقاً كتلف كلالي.

ينبغي للمراجعين الفنيين طلب مسار عملية واضح: مصدر الكتل الخام، وطريقة الطرق، والتحكم في التشوه، ومرحلة التطبيع أو التلدين، وتسلسل التشغيل الآلي الخشن، والمعالجة الحرارية، والتجليخ أو التشطيب النهائي، والاختبار غير الإتلافي. والغرض ليس وصف كل تفاصيل التصنيع، بل إثبات التحكم في الظروف الحرجة قبل وصول الترس النهائي إلى الفحص.

قد يوفر المورد ذو الخبرة في المطروقات الدقيقة وتشغيل التروس ميزةً عندما يكون الطرق ومعالجة الأسنان اللاحقة منسقين. فعلى سبيل المثال، ينبغي التعامل مع هندسة القطعة الخام، وبدل التشغيل الآلي، وبدل تشوه المعالجة الحرارية، وخطة التشطيب النهائي للأسنان كسلسلة عمليات واحدة. فالقطعة الخام للترس التي تكون اقتصادية في الطرق ولكن يصعب التحكم فيها بعد الكربنة قد تخلق مشكلات لاحقاً في الإنتاج.

تتطلب مراحل التروس المخروطية واللولبية اهتماماً إضافياً

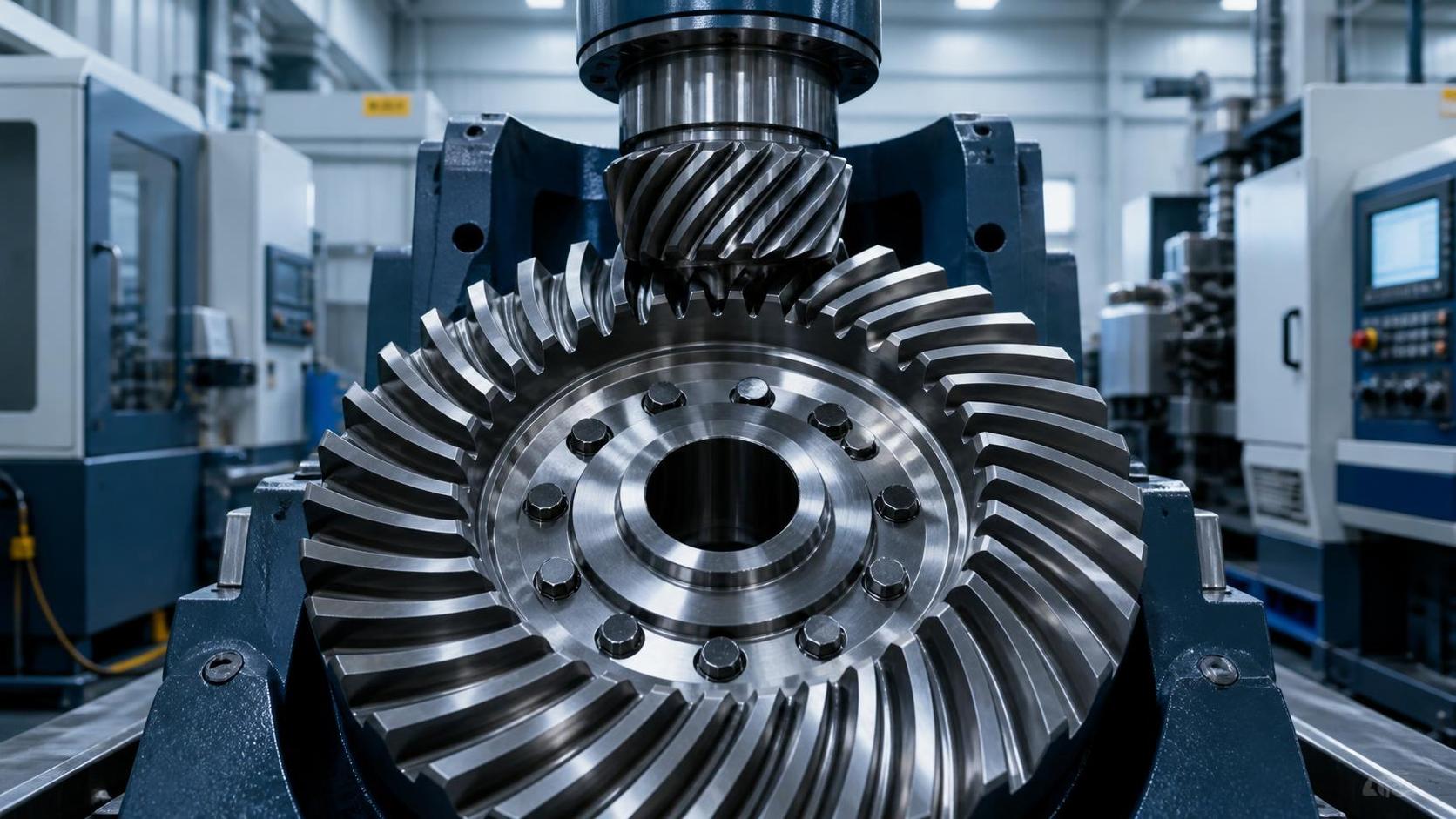

لا تواجه التروس ذات المحاور المتوازية والتروس ذات المحاور المتقاطعة ظروف تلامس متماثلة. وغالباً ما تجمع ترتيبات التروس المخروطية والمخروطية الحلزونية بين حمل كبير وأنماط تلامس أسنان أكثر تعقيداً وحساسية للتجميع وقوة محورية. وهي شائعة في آلات التعدين عندما يجب تغيير اتجاه القدرة داخل مجموعة نقل حركة محدودة الحيز.

عند تقييمترس مخروطي لمرحلة ذات عزم دوران عالٍ، لا يمكن فصل اختيار المادة عن التحكم في نمط التلامس. فقد يفشل فولاذ كربنة مناسب قبل أوانه إذا أدت صلابة التثبيت أو ترتيب المحامل أو انحراف الهيكل أو ضبط التجميع إلى نقل التلامس نحو حافة السن. يركز التحميل الحافي الإجهاد وقد يسرع التنقر والخدش والكسر.

توجد فجوة شائعة في وثائق المشتريات: تنص المواصفة على مادة الترس ومتطلب الصلادة، لكنها لا تذكر إلا القليل عن الخلوص الجانبي أو نمط التلامس أو اللامركزية أو مطابقة زوج التروس أو الفحص النهائي في ظل حالة التركيب المقصودة. بالنسبة للمجموعات المخروطية، ينبغي تقييم زوج التروس كنظام. فمطابقة ترس صغير عالي الجودة مع ترس متزاوج ضعيف التحكم لا تنشئ منظومة نقل حركة عالية الجودة.

يمكن للتزييت والتلوث أن يبطلا قراراً جيداً لاختيار المادة

نادراً ما تفشل علب التروس التعدينية لأن المادة دُرست بمعزل عن غيرها. تتسارع حالات الفشل الكثيرة بسبب تلوث الزيت، أو اللزوجة الخاطئة، أو دخول الماء، أو الترشيح السيئ، أو التبريد غير الكافي، أو ظروف التشغيل التي تختلف عن افتراضات دورة التشغيل الأصلية. يحدد اختيار المادة قدرة الترس على تحمل الضرر؛ لكنه لا يلغي الحاجة إلى التحكم في بيئة التشغيل.

يمكن للجسيمات الكاشطة الدقيقة أن تعطل أغشية التزييت الهيدروديناميكي المرن وتبلي جوانب الأسنان والمحامل والأختام. وقد يقلل الماء أداء المزلّق ويسهم في التآكل أو استنفاد الإضافات. ويمكن لارتفاع درجة الحرارة أن يخفض لزوجة الزيت ويزيد خطر الخدش. وتكتسب هذه الظروف أهمية خاصة للتروس المقسّاة بطبقة سطحية، لأن تلف الجانب قد يزيل الطبقة المتصلدة مع مرور الوقت ويكشف المادة الأقل صلادة تحتها.

قبل اختيار سبيكة ممتازة أو مسار معالجة حرارية أكثر تطلباً، ينبغي للمقيمين الفنيين تحديد ما إذا كانت علبة التروس لديها استراتيجية واقعية للتحكم في التلوث. راجع تصنيف المرشح، وممارسة أخذ عينات الزيت، وتصميم فتحة التهوية، وترتيب الأختام، وقدرة التبريد، وإمكانية الوصول للصيانة. في بعض التركيبات، يحقق تحسين الترشيح ومراقبة الحالة إطالةً أكثر موثوقية للعمر مقارنة بالتحول إلى درجة تروس أعلى تكلفة دون تصحيح البيئة الأساسية.

حوّل بيانات التشغيل إلى مواصفة قابلة للشراء

لا يصبح اختيار المواد فعالاً إلا عندما يتحول إلى متطلبات شراء يمكن للموردين فهمها وتسعيرها وفحصها. فأمر الشراء الذي يسرد درجة فولاذ لكنه يهمل حالة الحمل الفعلية يترك مجالاً واسعاً جداً للافتراضات. وقد يستوفي المورد متطلب المادة الاسمي بينما ينتج مكوناً غير مناسب لطيف عزم الدوران الحقيقي.

كحد أدنى، ينبغي أن تتضمن الحزمة الفنية عزم الدوران المنقول، ونطاق السرعة، وأحداث الحمل الزائد، وعمليات البدء وعكس الاتجاه المتوقعة، ودرجة حرارة الخدمة، وعمر التشغيل المستهدف، ونوع التزييت، والتعرض للتلوث، ومعلومات الترس المتزاوج، وقيود التركيب. وبالنسبة للمعدات الحرجة للسلامة أو ذات وقت التوقف المرتفع، ينبغي أن تحدد أيضاً توقعات قابلية التتبع والسجلات المطلوبة للمعالجة الحرارية والفحص.

لا تتعامل مع المعايير كبديل عن مراجعة التطبيق

تعد الحسابات المستندة إلى المعايير وتعيينات المواد ضرورية، لكنها لا تلغي الحاجة إلى الحكم الهندسي. يمكن لطرق تصنيف التروس أن توفر وسيلة منضبطة لتقييم قدرة جذر السن والجانب، لكن مخرجاتها تعتمد على افتراضات المدخلات: توزيع الحمل، ومعامل الخدمة، والمحاذاة، وحالة المادة، وهدف الموثوقية، ونظام التزييت. وقد تقلل الحسابات القائمة على عزم الدوران الاسمي من تقدير الخطر عندما يتضمن التشغيل التعديني الفعلي أحمالاً صدمية أو انحشاراً أو ظروف تغذية غير منتظمة.

وبالمثل، ينبغي التحقق من تعيين مادة مكافئة عبر معايير وطنية مختلفة بدلاً من افتراضه. فقد تكون لأسماء الدرجات المتشابهة نطاقات تركيب كيميائي أو حالات توريد أو توقعات نظافة أو سلوك معالجة حرارية مختلفة. عندما يكون التصميم حساساً، ينبغي أن تحدد مواصفة الشراء الخصائص النهائية المطلوبة ونتائج العملية، لا أن تعتمد فقط على جدول مرجعي متبادل. يجب وضع علامة على أي تكافؤ مُدعى لمراجعة فنية 【待核实】 قبل الإصدار.

الاختيار وفقاً لتكلفة دورة الحياة بدلاً من سعر الشراء

عادةً ما ترفع المواد الأكثر قدرة ومسار المعالجة الحرارية تكلفة القطعة الخام للترس والمعالجة والفحص ومدة التوريد. ولا يكون ذلك مبرراً إلا عندما يقلل خطراً تشغيلياً ذا أهمية. في منظومة تشغيل مساعدة محملة بخفة، قد يضيف حل مكربن ممتاز تعقيداً دون فائدة متناسبة. أما في منظومة تشغيل كسارة أولية أو رافعة أو طاحونة أو ناقل، حيث يمكن أن يؤثر التوقف غير المخطط له في الإنتاج لأيام، فإن الحساب يختلف.

تشمل المقارنة ذات الصلة عمر المكون، وحجم علبة التروس، وفقد الطاقة الناتج عن حالة التشابك السيئة، ومخزون قطع الغيار، ومدة توريد الإصلاح، وصعوبة الوصول، وعواقب الضرر الجانبي بعد فشل السن. لا يتطلب عزم الدوران العالي تلقائياً أعلى سبيكة درجةً. لكن عزم الدوران العالي المقترن بحمل دوري مرتفع وهندسة مدمجة وصعوبة الوصول ووقت توقف مكلف غالباً ما يتطلب ذلك.

لذلك ينتهي قرار الاختيار السليم ببيان محدد وقابل للاختبار: تهدف المادة والعملية المختارتان إلى مقاومة نمط الفشل السائد تحت دورة التشغيل الموثقة، بينما أثبت المورد سيطرته على خطوات التصنيع التي تنشئ تلك الخصائص. وهذا أساس أكثر فائدة لمشتريات منظومات نقل الحركة التعدينية من اسم سبيكة مألوف أو قيمة صلادة قصوى وحدها.
