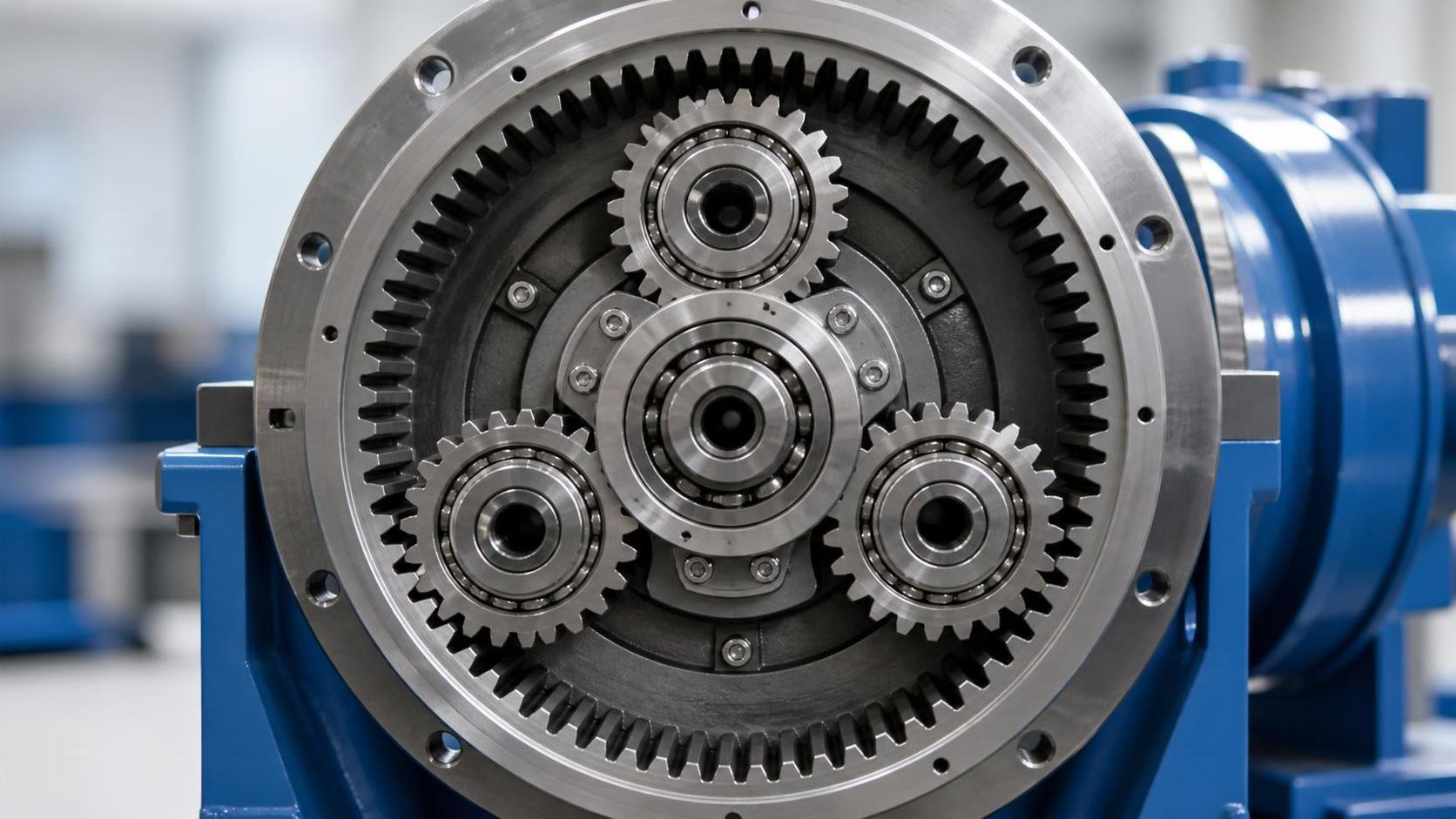

يبدأ الخلوص الارتدادي في علبة تروس كوكبية بالخلوص بين أسنان الكوكب والترس المستقيم الداخلي. هذا الخلوص ضروري؛ فبدونه قد تنحشر جوانب الأسنان أثناء التجميع أو التمدد الحراري أو الانحراف المرن أو تغيرات التزييت أو اللامركزية الطفيفة. تتمثل المهمة الهندسية في تحديد خلوص ارتدادي تشغيلي مضبوط يظل موجبًا في أكثر ظروف التشغيل إحكامًا، مع تجنب الحركة الزاوية المفقودة المفرطة وضوضاء الصدمات والتحميل غير المتساوي للكواكب والتلامس عند حواف الأسنان.

بالنسبة إلى الترس المستقيم الداخلي، لا يمكن الحكم على الخلوص الارتدادي من ترس واحد بمعزل عن غيره. فهو نتيجة نظامية تنشأ عن سُمك سن الترس الحلقي، وسُمك سن الكوكب، وهندسة الترس الشمسي، وعلاقات المسافة بين المراكز، وموضع الحامل، وخلوص المحامل، وتشوه الهيكل، ودرجة الحرارة. قد ينتج عن ترس حلقي تم قياسه ضمن حدود الرسم الخاصة به تعشيق غير مناسب عند اقترانه بكواكب تقع في الطرف الآخر من نطاق السماحية المسموح به. لذلك يجب ربط المتطلبات البعدية بمجموعة التروس الكوكبية المجمعة بدلًا من التعامل معها كحدود منفصلة للمكونات.

الهندسة التي تحدد نطاق الخلوص الارتدادي

يتأثر الخلوص الارتدادي المماسي الأساسي عند دائرة القطر الاسمي أساسًا بسُمك الأسنان. في التروس الخارجية، تزيد إزاحة سُمك السن من الخلوص الارتدادي. أما في التعشيق الداخلي، فيجب تفسير العلاقة الوظيفية بعناية لأن الترس الحلقي وترس الكوكب يتعشقان على جوانب أسنان داخلية وخارجية. ويكون لتغيير فراغ سن الترس المستقيم الداخلي اتجاه هندسي معاكس لتغيير سُمك سن الترس الخارجي. ينبغي أن تستخدم الرسومات وتقارير الفحص وتعليمات التصنيع مرجعًا واضحًا لا لبس فيه: سُمك السن العادي، وقياس الامتداد، والقياس فوق الدبابيس أو الكرات، وقطر القياس المحدد.

تحدد الوحدة وزاوية الضغط وعدد الأسنان وإزاحة البروفيل وتعديل الإضافة التعشيق النظري. ينبغي تثبيت هذه القيم قبل تخصيص سماحية الخلوص الارتدادي. إن تغيير إزاحة البروفيل في مرحلة متأخرة من التصميم لحل مشكلة خلوص قد يغير نسبة التلامس وسُمك الجذر وخطر التداخل وظروف الانزلاق. في التطبيقات عالية الحمل، قد يتعارض مقطع جذر السن المطلوب مع الخلوص الارتدادي المطلوب ما لم يعاد حساب زوج التروس بالكامل.

تكون التروس الداخلية حساسة بصورة خاصة لفارق عدد الأسنان. فعندما يكون الفرق بين عدد أسنان الترس الحلقي والكوكب صغيرًا، يمكن أن تقيد التداخلات وحدود التشذيب الهندسة القابلة للاستخدام. يجب مراجعة شكل القاطع والنتوء وفيلية الجذر وتخفيف الطرف كمجموعة واحدة. فقد يكون منحنى تطوري اسمي يبدو مقبولًا في الحساب صعب التوليد أو التشطيب دون ترك انتقال غير ملائم عند الجذر أو طرف سن رقيق موضعيًا.

يعد اختلاف زاوية الضغط مصدرًا آخر للالتباس. إذ يغير خطأ زاوية الضغط سُمك السن الفعال عند قطر القطر الاسمي التشغيلي وينقل التلامس عبر الجانب. وقد يبدو الخلوص الارتدادي الناتج مقبولًا في موضع فحص واحد، بينما تكون بصمة التلامس مزاحة تحت الحمل. لهذا السبب لا ينبغي التعامل مع انحرافات البروفيل والخط الحلزوني باعتبارها مجرد أرقام لدرجة الجودة؛ بل إن اتجاهها وموضعها داخل منطقة سماحية الجانب مهمان.

من الخلوص الاسمي إلى الخلوص الارتدادي التشغيلي

ينبغي أن يتضمن الخلوص الارتدادي المحدد سماحية مدروسة لحالة التجميع. يجب أن تبقى القيمة الدنيا أعلى من الصفر بعد مراعاة النمو الحراري والتشوه المرن والانحراف الشعاعي وسُمك الطلاء عند الاقتضاء وخطأ التركيب. ويجب أن تبقى القيمة القصوى متوافقة مع الاستجابة الالتوائية ودقة عكس الحركة والضوضاء وحمل الصدمة.

يفصل التحليل المفيد التباين إلى فئات بدلًا من تطبيق هامش أمان واسع واحد. وتشمل العوامل المساهمة ذات الصلة عادةً:

• قطر القطر الاسمي للترس الحلقي، وسُمك فراغ السن، والانحراف الشعاعي، والتشوه الموضعي بعد المعالجة الحرارية؛
• سُمك سن ترس الكوكب، وخطأ الفهرسة، وتراكز الثقب مع السن، وملاءمة المحمل؛
• التباين الموضعي بين الترس الشمسي والحامل وبين الترس الحلقي والحامل، بما في ذلك موضع دبوس الحامل ومحاذاة ثقب الهيكل؛
• الخلوص الشعاعي للمحمل، وانحراف الحامل، والحركة الناتجة عن اتجاه العزم؛
• فروق درجات الحرارة بين الترس الحلقي والهيكل والكواكب والحامل أثناء التشغيل العابر.

يعد تجميع أسوأ الحالات مناسبًا لفحص التداخلات الحرجة من ناحية السلامة، لكنه قد ينتج نطاق خلوص ارتدادي واسعًا بلا داعٍ إذا افترض وصول كل تباين إلى حده الأقصى في الوقت نفسه. قد يمثل تحليل السماحات الإحصائي إنتاجًا تسلسليًا مستقرًا بصورة أفضل، شريطة أن تدعم قدرة العملية وأداء نظام القياس هذا الافتراض. وبغض النظر عن الطريقة، يجب أن يوضح التحليل ما إذا كان الخلوص الارتدادي يقيم دون حمل أو عند عزم قياس محدد أو عند عزم تشغيلي. تنتج هذه الظروف قراءات مختلفة لأن خلوصات المحامل وتلامسات جوانب التروس تتغير.

في الترتيب الكوكبي، يتوزع الخلوص الارتدادي أيضًا عبر عدة تعشيقات. ومع وجود عدة كواكب، يمكن أن يؤدي الخطأ الموضعي للحامل واللامركزية في الترس الحلقي إلى تعشيق كوكب واحد قبل الآخرين. وقد يحمل الكوكب الأول المتلامس عزمًا غير متناسب، بينما يظل الخلوص الارتدادي الظاهري الكلي المقاس عند عمود الإدخال مقبولًا. يمكن للعناصر العائمة أن تحسن تقاسم الحمل، لكن حركتها تغير العلاقة بين الخلوص الارتدادي الساكن والتلامس تحت الحمل. لذلك ينبغي أن تشمل مراجعة التصميم طور التعشيق بين الكواكب وافتراضات تقاسم الحمل.

الانحراف الشعاعي واللامركزية والموضع الضيق

غالبًا ما يكون أهم قياس للتجميع هو الحد الأدنى للخلوص الارتدادي على امتداد دورة كاملة، وليس القيمة المتوسطة. يؤدي الانحراف الشعاعي للترس الحلقي وتباين القطر الاسمي وخطأ تحديد موضع الهيكل واللامركزية في الكوكب إلى موضع ضيق. وفي ذلك الموضع، قد تقترب التروس من التداخل حتى عندما تشير القراءات عند مواضع زاوية أخرى إلى خلوص كبير.

يجب إسناد الانحراف الشعاعي للترس المستقيم الداخلي إلى المرجع المستخدم في التجميع. وقد يكون قياس هندسة الأسنان نسبةً إلى قطر خارجي اعتباطي مضللًا عندما يتم تحديد موضع الترس الحلقي بواسطة ثقب أو قطر توجيهي أو شفة أو وجه مشغول. ينبغي أن يعكس نظام المراجع في الفحص نظام التثبيت الوظيفي. وعندما يكون الترس الحلقي ملحومًا أو مثبتًا بالمسامير أو مركبًا بالتداخل في هيكل أو مثبتًا بشفة رقيقة، قد تختلف الهندسة النهائية بعد التركيب اختلافًا جوهريًا عن القياس في الحالة الحرة.

بالنسبة إلى الحلقات كبيرة القطر، يستحق الدعم أثناء القياس اهتمامًا. إذ يمكن أن تتشوه الحلقة المرنة تحت وزنها أو بفعل قوة تثبيت مفرطة. يجب أن يدعم جهاز الفحص الجزء بطريقة قريبة من حالة تركيبه دون تقييده بشكل مفرط. وقد تؤدي مقارنة سن بسن أُخذت على حلقة مشوهة إلى إعادة تشغيل غير ضرورية أو، وهو الأسوأ، إلى قبول جزء يصبح ضيقًا بعد التركيب.

يؤدي خطأ القطر الاسمي وخطأ الفهرسة التراكمي إلى تباين دوري في الخلوص الارتدادي. قد يسبب عيب موضعي في سن واحد حدثًا حادًا منخفض الخلوص، بينما يسبب خطأ فهرسة منهجي نمطًا متكررًا. يساعد تسجيل الخلوص الارتدادي مقابل الموضع الزاوي على التمييز بين هذه الحالات. وهذا التمييز مهم لأن تلميع علامة موضعية على الجانب لن يصحح مشكلة الفهرسة، في حين أن تغيير القاطع أو إعداد التفريز بالهوب قد لا يعالج التشوه الناتج عن المعالجة الحرارية بعد التشغيل.

مسارات التصنيع ونتائجها

يجب اختيار مسار التصنيع مع مراعاة متطلبات الخلوص الارتدادي. يمكن للطرق الدقيق أن يقلل الحاجة إلى إزالة المادة ويوفر تدفقًا ماديًا ملائمًا لفراغات التروس المناسبة، لكن هندسة الأسنان الداخلية النهائية تظل معتمدة على تشغيل مضبوط ومعالجة حرارية وفحص نهائي. وتكتسب جودة مرجع الفراغ أهمية خاصة لأن انحرافًا صغيرًا بين سمات التحديد ومحور السن النهائي يصبح انحرافًا في التعشيق.

يمكن إنتاج الأسنان الداخلية بالتشكيل أو السحب أو الكشط أو التفريز أو الطحن أو بمزيج من هذه الطرق. ولكل مسار حدود مختلفة من حيث دقة البروفيل الممكنة وجودة الخط الحلزوني وحالة السطح وعرض الوجه المتاح ومرونة الإنتاج. ينطبق تشكيل التروس على نطاق واسع، لكنه يتطلب التحكم في تآكل القاطع والتزامن. يمكن أن يكون السحب منتجًا للتصاميم المستقرة، رغم أن حالة الأداة وموضع الجزء قد يؤثران في اتساق فراغات الأسنان. يمكن أن يوفر الكشط القوي إنتاجًا فعالًا عندما تكون صلابة الماكينة والأدوات والتحكم في العملية مستقرة. وقد يُنظر في الطحن الداخلي عندما يتطلب الأمر تشطيبًا صلبًا ودقة هندسية عالية، لكنه يثير بدوره مخاوف تتعلق بالحرق والإجهاد المتبقي وإمكانية الوصول للفحص.

غالبًا ما تكون المعالجة الحرارية هي المرحلة التي يصبح فيها تجميع ترس حلقي مشغول جيدًا صعبًا. يمكن لكل من التقسية الكاملة والكربنة والنتردة والتقسية بالحث وعمليات إزالة الإجهاد أن تغير الأبعاد والاستدارة. ينبغي تحديد نمط التشوه المتوقع من خلال تطوير عملية تمثيلية بدلًا من افتراضه من الرسم. يمكن استيعاب حلقة تنكمش بانتظام بواسطة سماحية تشغيل؛ أما الحلقة التي تصبح متعددة الفصوص أو مخروطية أو مشوهة موضعيًا فتتطلب إجراءات تحكم مختلفة.

ينبغي أن يحافظ التشطيب الصلب على الهندسة الدقيقة المقصودة. فقد تؤدي إزالة مفرطة من جانب واحد إلى تغيير سُمك فراغ السن وزيادة الخلوص الارتدادي بشكل غير متساوٍ. وقد تترك الإزالة غير الكافية خطأ بروفيل من عملية ما قبل المعالجة الحرارية. وينبغي تقييم تشطيب السطح إلى جانب شكل الجانب، لأن الخشونة تؤثر في التليين أثناء التشغيل وقد تسبب ضوضاء تلامس مرتفعة قبل استقرار الأسطح.

الهندسة الدقيقة لظروف التحميل

إن انخفاض الخلوص الارتدادي دون حمل وحده ليس دليلًا على تصميم متين. تحت العزم، يؤدي انحراف الأسنان وحركة الهيكل إلى تغيير بصمة التلامس. قد تكون هناك حاجة إلى تعديل البروفيل وتحديب الخط الحلزوني لمنع تحميل حواف الأسنان عندما يميل الحامل أو يتشوه الترس الحلقي أو تنحرف دبابيس الكواكب. تغير هذه التعديلات الخلوص الموضعي على طول الجانب الفعال، وينبغي تضمينها في تعريف الخلوص الارتدادي الوظيفي.

يمكن لتخفيف الطرف أن يخفف دخول التعشيق وخروجه ويقلل الإثارة الديناميكية، لكن التخفيف المفرط يقلل طول التلامس الفعال تحت الحمل. وقد ينتج عن التخفيف الذي يبدأ مبكرًا جدًا صدمة تحت عزم متوسط؛ أما التخفيف الذي يبدأ متأخرًا جدًا فقد يوفر حماية قليلة عندما يكون الانحراف كبيرًا. تعتمد الكمية المناسبة على صلابة السن والحمل المنقول ونسبة التلامس وحالة المادة ونطاق المحاذاة المتوقع.

يفيد تحديب الخط الحلزوني عندما لا يمكن الحفاظ على محاذاة عرض الوجه بشكل مثالي. ومع ذلك، يكون للجانب المحدب عرض تلامس أقل عند الحمل الخفيف، وقد ينتج بصمة تلامس مضللة إذا تم فحصه بحمل تعليم منخفض فقط. ينبغي أن يستخدم التحقق من التلامس عزمًا أو أسلوب تحميل يمثل الملاحظة المقصودة. ويجب أن توضح معايير القبول ما إذا كان التلامس يقيم قبل أو بعد فترة تليين مضبوطة.

عندما تشتمل علبة التروس على مرحلة زاوية قبل المجموعة الكوكبية، يمكن أن تؤثر صلابة التثبيت وانحراف العمود في تلك المرحلة على محاذاة دخل المجموعة الكوكبية. ولذلك قد تشمل مراجعة مستوى النظام نفسها مكونات مثل ترس مخروطي حيث يؤثر اتجاه العزم وردود فعل المحامل في موضع الترس الشمسي. ينبغي تقييم الواجهة من خلال أحمال المحامل وحركة المراجع بدلًا من النظر إلى كل تعشيق ترس بصورة مستقلة.

حالة المادة واستقرار الأسنان

يؤثر اختيار المادة في الخلوص الارتدادي بصورة غير مباشرة من خلال التحكم في التشوه ومعامل المرونة والاستجابة للمعالجة السطحية ومقاومة التآكل طويلة الأجل. يجب أن تكون درجة الفولاذ ومستوى النظافة ونسبة التخفيض بالطرق ومواصفات المعالجة الحرارية متوافقة مع قوة جذر السن المطلوبة ومتانة السطح. وقد يؤدي تباين المادة الذي يغير قابلية التقسية إلى حركة غير متسقة بعد المعالجة، حتى عندما تكون عملية التشغيل مستقرة.

قد تنطلق الإجهادات المتبقية في فراغات الحلقات المطروقة أو المشغولة أثناء المعالجة الحرارية أو إزالة المادة. ويمكن لسماحية المادة المتناظرة والتسلسل الصحيح للتشغيل الخشن والنهائي وخطوات إزالة الإجهاد المناسبة أن تقلل هذا الخطر عندما تستدعيها العملية. تستحق الحلقات ذات المقاطع الرقيقة والشفات المتقطعة ومجاري المفاتيح وأنماط المسامير مراجعة تشوه منفصلة لأنها تقلل الصلابة المحيطية.

يمكن أن يزيد التآكل الخلوص الارتدادي التشغيلي بمرور الوقت، لكن علبة التروس الجديدة ذات الخلوص المنخفض جدًا ليست محمية تلقائيًا من التآكل. إذ تتلف طبقة التزييت غير الكافية والزيت الملوث وعدم المحاذاة والحمل الزائد الموضعي الجوانب بسرعة. يجب أن تتناسب لزوجة مادة التزييت مع نطاق درجة الحرارة وظروف التدحرج والانزلاق. ويعد الترشيح وأداء جهاز التنفيس والتحكم في التلوث جزءًا من استراتيجية الحفاظ على الخلوص الارتدادي، لأن الجسيمات الكاشطة يمكن أن تغير هندسة الأسنان وموضع المحمل.

أدلة الفحص الداعمة للإفراج

ينبغي أن يجمع فحص التروس بين القياسات التحليلية والفحوص الوظيفية. إذ يحدد القياس التحليلي البروفيل والخط الحلزوني والقطر الاسمي والانحراف الشعاعي وسُمك فراغ السن وعلاقات المراجع. بينما يوضح القياس الوظيفي بالدحرجة أو التجميع كيفية تجميع الأخطاء في التعشيق الفعلي. ولا يمكن لأي من النهجين أن يحل محل الآخر بالكامل.

ينبغي أن تحدد خطة الفحص المرجع القابل للتتبع ودرجة حرارة القياس وعدم يقين الجهاز ومنطق أخذ العينات والإجراء عند اقتراب النتيجة من حد وظيفي. قد يخفي تقرير يعرض درجة ترس مركبة فقط المعلمة المسؤولة عن موضع ضيق. ويتيح تسجيل الانحرافات الفردية ربطها بإعداد التشغيل أو سلوك دفعة المعالجة الحرارية أو تآكل الأداة أو حالة التجهيز.

ينبغي قياس الخلوص الارتدادي عند مواضع زاوية متعددة، وعبر المواضع المحورية ذات الصلة حيثما كان ذلك عمليًا. بالنسبة إلى مجموعة كوكبية، اختبر اتجاهي العزم كليهما لأن اختيار الجانب وحركة المحمل وخلوص الحامل يمكن أن تغير النتيجة. يمكن لاختبار انعكاس مضبوط أن يكشف الحركة المفقودة، بينما يمكن لاختبار دوران خفيف أن يكشف الانحشار. هاتان ملاحظتان مختلفتان ولا ينبغي دمجهما في قيمة قبول واحدة غير موثقة.

تحتاج قدرة نظام القياس إلى اهتمام عندما يكون نطاق الخلوص الارتدادي المسموح ضيقًا. فقد يستهلك امتثال التجهيز ودقة المؤشر والعزم المطبق وتقنية المشغل وانجراف الحرارة جزءًا كبيرًا من السماحية. تعد دراسة قابلية التكرار وإعادة الإنتاج مناسبة قبل استخدام قراءة تجميع كمعيار للإفراج. ومن دون هذه الأدلة، قد يكون التحول الظاهري في الإنتاج مجرد تباين في القياس.

ظروف التجميع والميدان

تؤثر نظافة التجميع في أول قراءة للخلوص الارتدادي. يمكن للنتوءات على أطراف الأسنان وبقايا الطلاء في ثقوب التحديد والرايش المحبوس أسفل شفة الترس الحلقي والأسطح التوجيهية التالفة أن تزيح المكونات وتنتج موضعًا ضيقًا زائفًا. ويهم تسلسل شد المثبتات عندما يكون الترس الحلقي مثبتًا في هيكل. فقد يشوه حمل التثبيت غير المتساوي حلقة رقيقة أو يسحبها بعيدًا عن سطح تحديد موضعها.

ينبغي مراعاة السلوك الحراري عند دورة التشغيل الفعلية. قد يتبع ترس حلقي مدمج في هيكل درجة حرارة الهيكل، بينما تستجيب الكواكب والترس الشمسي بسرعة أكبر لحرارة التعشيق المتولدة داخليًا. يمكن للمواد المختلفة والمسارات الحرارية غير المتساوية أن تقلل الخلوص الارتدادي أو تزيده مؤقتًا. يجب أن يبقى كل من خلوص بدء التشغيل البارد وخلوص الحالة المستقرة ضمن النطاق الوظيفي المقصود.

أثناء الصيانة، ينبغي التحقيق في التغير غير المعتاد في الخلوص الارتدادي من خلال حطام الزيت وحالة المحمل وتلامس الأسنان وموضع دبوس الحامل، بدلًا من تصحيحه باستبدال ترس واحد فورًا. يمكن للمحمل المتآكل أن يغير المسافة بين مراكز التعشيق؛ ويمكن لدبوس كوكب تالف أن يميل كوكبًا؛ ويمكن لتشوه الهيكل أن يؤثر في جميع الكواكب في آن واحد. ينبغي أن يتبع قرار الإصلاح آلية الفشل الملحوظة.

ينتج تعشيق ترس مستقيم داخلي مستقر من هندسة منسقة وتباين تصنيعي مضبوط وفحص وظيفي وظروف تجميع تعكس علبة التروس الفعلية. يصبح الخلوص الارتدادي موثوقًا عندما يعامل باعتباره خاصية تشغيلية للنظام الكوكبي بدلًا من كونه بُعدًا منفردًا معزولًا في رسم الترس الحلقي.
