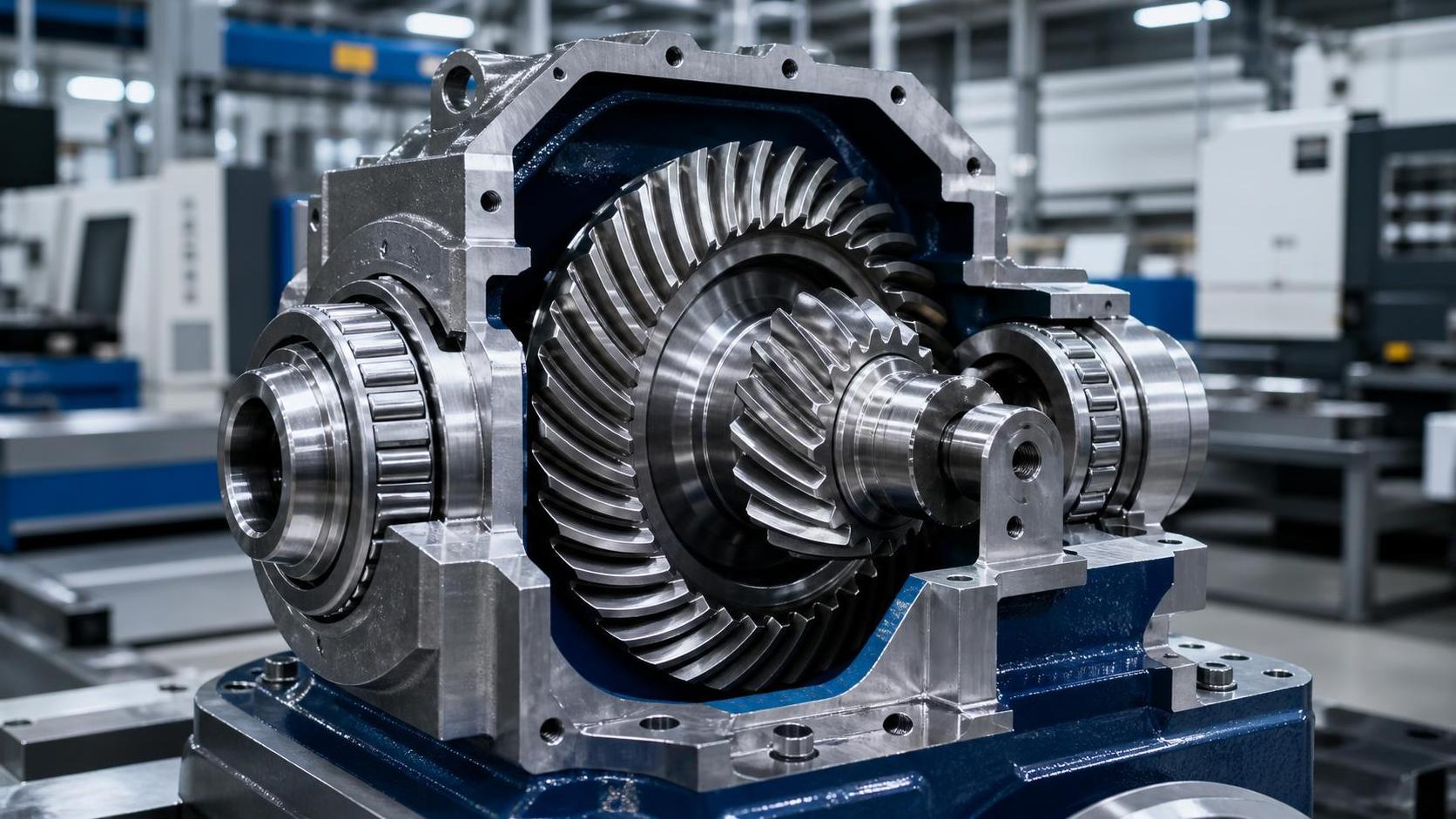

لا يُحكم على الترس المخروطي الحلزوني من خلال قطره الخارجي وحده. تحدد هندسته كيفية نقل العزم عبر سطح السن، وكيف يتحرك نمط التلامس تحت الحمل، ومقدار الحرارة المتولدة، وما إذا كانت مجموعة نقل الحركة ستظل هادئة بصورة مقبولة بعد آلاف ساعات التشغيل. عند تقييم مجموعة تروس لمحور، أو علبة تروس لطاقة الرياح، أو مخفض بحري، أو ناقل حركة صناعي قائم الزاوية، يمكن أن تؤدي الفروقات الصغيرة في زاوية الحلزون وشكل السن والخطوة وهندسة التركيب إلى نتائج ميدانية مختلفة جدًا.

السؤال العملي ليس ببساطة: «هل تم تشغيل هذا الترس بدقة؟» بل هو ما إذا كانت هندسة الترس الكاملة مناسبة لطيف الأحمال ونطاق السرعة وصلابة الهيكل وظروف التزييت وسماحية التجميع الخاصة بالتطبيق. قد يبدو الترس جيدًا في تقرير القياس، لكنه قد يسبب ضوضاء أو تحميلًا طرفيًا أو تنقرًا مبكرًا بعد التركيب إذا لم تؤخذ هذه العوامل في الاعتبار معًا.

كيف تنقل هندسة الترس المخروطي الحلزوني العزم

على خلاف الترس المخروطي المستقيم، يمتلك الترس المخروطي الحلزوني أسنانًا منحنية مرتبة على مسار حلزوني عبر عرض الوجه. تدخل الأسنان في التعشيق تدريجيًا بدلًا من دفعة واحدة. ويؤدي ذلك عمومًا إلى نقل أكثر سلاسة للعزم، ويسمح لعدة مناطق من الأسنان بتقاسم الحمل أثناء التعشيق. وهذا أحد أسباب الاستخدام الواسع لمجموعات التروس المخروطية الحلزونية عندما تتقاطع الأعمدة بزاوية ويجب أن ينقل نظام الحركة عزمًا معتبرًا دون اهتزاز مفرط.

ومع ذلك، فإن «تلامسًا أكبر» لا يعني تلقائيًا «قدرة أعلى». تعتمد قدرة نقل العزم على مساحة التلامس القابلة للاستخدام تحت الانحراف الفعلي، وليس على مساحة التلامس النظرية المعروضة في نموذج اسمي. تحت الحمل، ينحني عمود الترس الصغير، وتتحرك المحامل قليلًا، ويتمدد الهيكل بفعل الحرارة، وتنحرف أسطح الأسنان مرنًا. يترك التصميم المتين هامشًا كافيًا لنمط التلامس بحيث لا تدفع هذه التغيرات الحمل بقوة نحو مقدمة السن أو مؤخرته أو جذره أو قمته.

يجب تقييم عدة خصائص هندسية كنظام واحد:

• المعامل أو الخطوة القطرية: يمكن للأسنان الأكبر عمومًا تحمل أحمال أعلى، لكن يجب أن يظل حجم الترس وكتلته وسلوك التعشيق الناتج مناسبًا لنظام الحركة.
• عرض الوجه: يمكن لعرض الوجه الأكبر أن يزيد مساحة حمل الأحمال، لكن العرض المفرط قد يصبح حساسًا لانحراف العمود وخطأ التجميع.
• زاوية الحلزون: تؤثر في التراكب والسلاسة والدفع المحوري وكيفية توزيع الحمل عبر وجه السن.
• زاوية الضغط وعمق السن: تؤثر هذه العوامل في مقاومة الانحناء وإجهاد التلامس وظروف الانزلاق والحساسية للمحاذاة.
• نسبة التروس وعدد أسنان الترس الصغير: يتعرض الترس الصغير عادةً لأعلى عدد من دورات الإجهاد. ويتطلب الترس الصغير ذو عدد الأسنان المنخفض اهتمامًا دقيقًا بشكل خاص بمقاومة الجذر والمعالجة الحرارية.

من الأخطاء الشائعة تحديد وجه ترس أعرض بوصفه حلًا مباشرًا للعزم المرتفع. في إعداد مختبري صلب، قد يحسن ذلك القدرة المحسوبة. لكن في علبة تروس مرنة أو محور مركبة، يمكن للوجه الأعرض أن يجعل التعشيق أقل تسامحًا. وإذا لم تتم السيطرة على مسافة التركيب أو التحميل المسبق للمحامل أو صلابة الهيكل، فقد يحمل الترس معظم الحمل عند أحد طرفي السن بدلًا من استخدام عرض الوجه بالكامل.

لهذا السبب، ينبغي تقييم نمط تلامس الأسنان عند حمل تعليم خفيف، وحيثما يبرر التطبيق ذلك، تحت عزم ممثل. إن النمط المتمركز دون حمل مفيد، لكنه لا يثبت أن النمط سيبقى آمنًا تحت انحراف التشغيل.

يبدأ التحكم في الضوضاء بنمط التلامس

غالبًا ما تُعامل ضوضاء التروس على أنها مسألة تشطيب سطحي. ويهم التشطيب السطحي، لا سيما أثناء فترة التليين وعند السرعات الدورانية العالية، لكنه ليس سوى جزء من الصورة. وعادةً ما يكون المصدر المسيطر للضوضاء غير المقبولة في التروس هو التغير في إثارة التعشيق: إذ تولد التغيرات الصغيرة في تعشيق الأسنان قوى متذبذبة تنتقل عبر الأعمدة والمحامل والهيكل.

يمكن للتروس المخروطية الحلزونية أن تعمل بهدوء لأن أسنانها تتعشق تدريجيًا. وتضيع هذه الميزة عندما يكون نمط التلامس غير مستقر، أو يكون تباين الخطوة مفرطًا، أو تُركب مجموعة التروس خارج موضعها المقصود. ولذلك قد تنشأ مشكلة الضوضاء من مجموعة التروس، لكنها قد تنشأ أيضًا من مقاعد المحامل أو تشغيل الهيكل أو عدم استقامة العمود أو تباين التحميل المسبق أو التشوه الحراري للتجميع.

تستحق ثلاث مناطق اهتمامًا دقيقًا أثناء المراجعة الفنية. أولًا، تحقق من مسافة التركيب المعلنة وموضع الترس الصغير بدلًا من مراجعة أبعاد الترس بمعزل عن غيرها. فمجموعات التروس المخروطية الحلزونية حساسة للموضع النسبي. ثانيًا، اسأل عن كيفية التحكم في الخلوص الخلفي بعد المعالجة الحرارية والتشطيب النهائي. فقلة الخلوص الخلفي تنطوي على خطر الخدش وتراكم الحرارة؛ وكثرته قد تزيد الصدم وطرق مجموعة نقل الحركة. ثالثًا، ميّز بين نمط تلامس الأسنان وخطأ نقل الحركة. فنمط العلامات الذي يبدو مقبولًا لا يشير بالضرورة إلى خطأ نقل حركة منخفض.

تُستخدم تعديلات الأسنان المضبوطة بصورة متكررة لجعل مجموعة التروس أكثر تحملًا لتغيرات الحمل والتجميع. يمكن لتحديب الأسنان وتفريغ المظهر الجانبي وتصحيح الاتجاه أن تساعد على منع التلامس الطرفي وتقليل الإثارة. ولا ينبغي نسخ هذه التعديلات من تصميم آخر دون مراجعة. فقد يكون تصحيح ينجح في تفاضل سيارات مدمج غير مناسب لمرحلة كبيرة وبطيئة الدوران لطاقة الرياح ذات ترتيب محامل ومنحنى انعكاس عزم مختلفين.

يجب مواءمة الهندسة مع القدرة التصنيعية

لا تصبح نية التصميم مفيدة إلا عندما يستطيع مسار التصنيع إعادة إنتاجها باستمرار. والسؤال الأهم بالنسبة للمورد ليس ما إذا كان يستطيع إنتاج عينة مقبولة واحدة، بل ما إذا كانت عمليته قادرة على الحفاظ على الهندسة المقصودة بعد الطرق والتشغيل الآلي والمعالجة الحرارية والتشطيب والفحص النهائي.

يمكن للطرق الدقيق أن يوفر نقطة بداية قوية لفراغات التروس المختارة لأنه يحسن استخدام المواد ويمكن أن يقلل مقدار الخراطة المطلوبة قبل توليد الأسنان. وقد يدعم أيضًا تدفقًا أكثر اتساقًا للحبيبات مقارنة بإزالة كمية كبيرة من المادة من قضيب خام، رغم أن الفائدة الفعلية يجب التحقق منها وفقًا لمواصفة المادة وتصميم الطرق ومسار المعالجة الحرارية. لا يحل الطرق محل تشطيب الأسنان. إذ لا تزال جوانب الأسنان تتطلب الدقة وحالة السطح المطلوبتين للتطبيق.

تجمع شركة Liaocheng Jiucheng Auto Parts Co., Ltd. بين ورش الطرق الدقيق والتشغيل الميكانيكي لأجزاء تروس السيارات وطاقة الرياح والقطاع البحري والصناعة. ويكتسب هذا الجمع الإنتاجي أهمية عند تقييم برنامج تروس مخروطية حلزونية، لأن جودة الفراغات والتحكم في المراجع وبدل التشغيل وتشطيب الأسنان ينبغي تخطيطها كسلسلة عمليات واحدة. يمكن لفراغ مطروق ذي استقرار مرجعي ضعيف أن يستهلك السماحية اللازمة لقطع التروس بدقة؛ بينما يمنح الفراغ المضبوط جيدًا عملية التشطيب أساسًا أكثر موثوقية.

ينبغي أن تتبع مراجعة العملية الجزء من المادة الخام إلى الفحص النهائي. تؤثر كيمياء المادة ونظافتها، وتدفق الطرق، والتطبيع أو غيره من المعالجات الحرارية قبل التشغيل، واستراتيجية مراجع التشغيل، ومتطلبات الكربنة أو التقسية بالحث، والتحكم في التشوه، واستراتيجية الطحن أو التجليخ، والتنظيف النهائي، جميعها في الترس النهائي. ويمكن أن يجعل إغفال إحدى نقاط التحقق هذه نتيجة القياس اللاحقة صعبة التفسير.

تستحق المعالجة الحرارية حذرًا خاصًا. فهي تنشئ تدرج الصلادة اللازم لمقاومة التآكل وقوة الكلال، لكنها قد تغير أيضًا هندسة الأسنان. ينبغي أن يكون المورد قادرًا على توضيح ما إذا كانت تصحيحات الأسنان مخططة قبل المعالجة الحرارية، وما إذا كان يُستخدم تشطيب بعد المعالجة الحرارية، وكيف تُراقب اتجاهات التشوه عبر دفعات الإنتاج. ولا توجد إجابة عامة لأن المسار المناسب يعتمد على حجم الترس ودرجة الفولاذ وعمق الطبقة المطلوب والحمل وحجم الإنتاج.

ما الذي ينبغي أن تعرضه حزمة فحص مفيدة

لا يكفي تقرير أبعاد يتضمن القطر الخارجي والثقب وعدد الأسنان فقط لمجموعة تروس محملة قائمة الزاوية. ينبغي أن يحدد الرسم هندسة الترس وظروف التجميع الوظيفية. ثم ينبغي أن تثبت سجلات الفحص أن الجزء المسلم يتوافق مع تلك المتطلبات.

كحد أدنى، راجع طريقة هندسة الأسنان التي يستخدمها المورد وتأكد من أن النظام نفسه مفهوم لدى الطرفين. لا تصبح التروس المخروطية الحلزونية قابلة للتبادل لمجرد أن لها النسبة نفسها والمعامل نفسه وزاوية العمود الاسمية نفسها. فنظام الأسنان واتجاه الحلزون ومسافة التركيب وإزاحة الترس الصغير وهدف الخلوص الخلفي ومتطلبات الزوج المتطابق كلها مهمة.

غالبًا ما تتضمن أدلة الفحص المفيدة نتائج المظهر الجانبي للأسنان والاتجاه، وقياس الخطوة أو الفهرسة، والانحراف بالنسبة إلى المراجع الوظيفية، والتحقق من مسافة التركيب، وفحوص الخلوص الخلفي للمجموعات المتطابقة، وسجلات نمط التلامس، ونتائج الصلادة أو عمق الطبقة عند تطبيق المعالجة الحرارية. وقد تكون اختبارات التدحرج أو اختبارات الضوضاء والاهتزاز مناسبة أيضًا للتطبيقات الحساسة للضوضاء. ويجب تحديد حالة الاختبار بوضوح؛ فاختبار التدحرج دون حمل واختبار NVH تحت الحمل يجيبان عن سؤالين مختلفين.

ينبغي اختيار المعايير وفقًا لمواصفة المنتج ومتطلبات العميل. تُعد طرق تصنيف التروس ISO وAGMA مراجع شائعة الاستخدام لتقييم كلال الانحناء والتلامس، لكن مدخلاتها يجب أن تعكس دورة العمل الفعلية وترتيب التجميع. إن الاستشهاد بمعيار دون تحديد عوامل الحمل وبيانات المواد ومستوى الجودة وافتراضات التزييت وعمر التصميم لا ينشئ تصنيفًا ذا معنى.

متى يكون التصميم الحلزوني خيارًا غير مناسب

ليست التروس المخروطية الحلزونية الإجابة الافتراضية لكل نظام حركة ذي أعمدة متقاطعة. يمكن أن توفر تعشيقًا سلسًا وسلوكًا جيدًا لتقاسم الحمل، لكنها تولد أيضًا دفعًا محوريًا يجب أن يدعمه ترتيب المحامل والهيكل. كما أن متطلبات تصنيعها ومطابقتها أكثر صعوبة من متطلبات العديد من أنواع التروس الأبسط.

بالنسبة إلى آلية منخفضة السرعة وخفيفة الحمل تكون فيها التكلفة وسهولة الاستبدال والإنتاج البسيط هي الأولويات الرئيسية، قد يكون الترس المخروطي المستقيم أو ترتيب نقل حركة آخر كافيًا. وفي قسم ذي أعمدة متوازية من علبة التروس، قد يكون الترس المستقيم التقليدي خيارًا أكثر مباشرة واقتصادًا لأنه لا يؤدي وظيفة نقل الحركة القائمة الزاوية نفسها. إن مقارنة أنواع التروس هذه على أساس «القوة» فقط تفوّت المغزى؛ إذ ينبغي أن تقود القرار ترتيبات الأعمدة وهدف الضوضاء والسرعة والمساحة وقابلية الصيانة.

هناك أيضًا حد لما يمكن للهندسة تصحيحه. فإذا كان هيكل علبة التروس مرنًا للغاية، أو كانت توافقات المحامل غير متسقة، أو كانت لزوجة مادة التزييت غير مناسبة عند درجة حرارة التشغيل، أو كانت عملية التجميع تغير موضع الترس الصغير، فلا يمكن لسطح سن متطور للغاية أن يعوض ذلك بالكامل. ولهذا، في استكشاف الأعطال الميدانية، لا يؤدي استبدال زوج التروس دون فحص النظام الداعم أحيانًا إلى إزالة الضوضاء الأصلية.

مراجعة عملية قبل إطلاق الإنتاج

قبل اعتماد مورد للتروس المخروطية الحلزونية أو إصدار رسم، حدد نطاق التشغيل الفعلي: العزم الأقصى والمستمر، والسرعة، ودورة العمل، والحمل العكسي، والعمر المتوقع، ونطاق درجة الحرارة، وطريقة التزييت، ومستوى الضوضاء المسموح به. ثم راجع ترتيب التعشيق الكامل، بما في ذلك قيود الهيكل والمحامل. وهذه الخطوة أكثر قيمة من طلب ادعاء عام بـ«دقة عالية».

بعد ذلك، أكد كيفية التحكم في زوج التروس في الإنتاج. هل يُورد كطقم متطابق؟ ما الأبعاد الوظيفية التي تحدد التجميع؟ ما طريقة تشطيب الأسنان النهائية المستخدمة؟ كيف يتم فحص نمط التلامس والخلوص الخلفي؟ كيف يُتعامل مع تشوه المعالجة الحرارية؟ تكشف الإجابات الواضحة عن هذه الأسئلة عادةً ما إذا كان المورد يفهم جودة التروس الوظيفية بدلًا من أبعاد الأجزاء فقط.

بالنسبة إلى برامج السيارات عالية الحجم، غالبًا ما تحظى قابلية التكرار والتحكم في العملية القابل للتتبع بقدر من الأهمية يماثل نتيجة نموذج أولي ممتازة. وبالنسبة إلى نواقل الحركة لطاقة الرياح والقطاع البحري والصناعة، قد يبرر طيف الأحمال وسهولة الوصول للخدمة وتبعات التوقف هندسة أكثر تحفظًا أو تحققًا أكثر شمولًا أو اختبارات نهائية أكثر صرامة. ينبغي أن يتبع الحل المطلوب ظروف الخدمة، لا تسمية جودة عامة.

قرب نهاية التقييم، عُد إلى الأساسيات العملية: أفضل ترس مخروطي حلزوني هو الذي تظل هندسة أسنانه وحالة مادته وجودة تشطيبه وترتيب تركيبه مستقرة معًا تحت الأحمال التي سيتعرض لها فعليًا. هناك تتحدد قدرة نقل العزم والتشغيل الهادئ.
