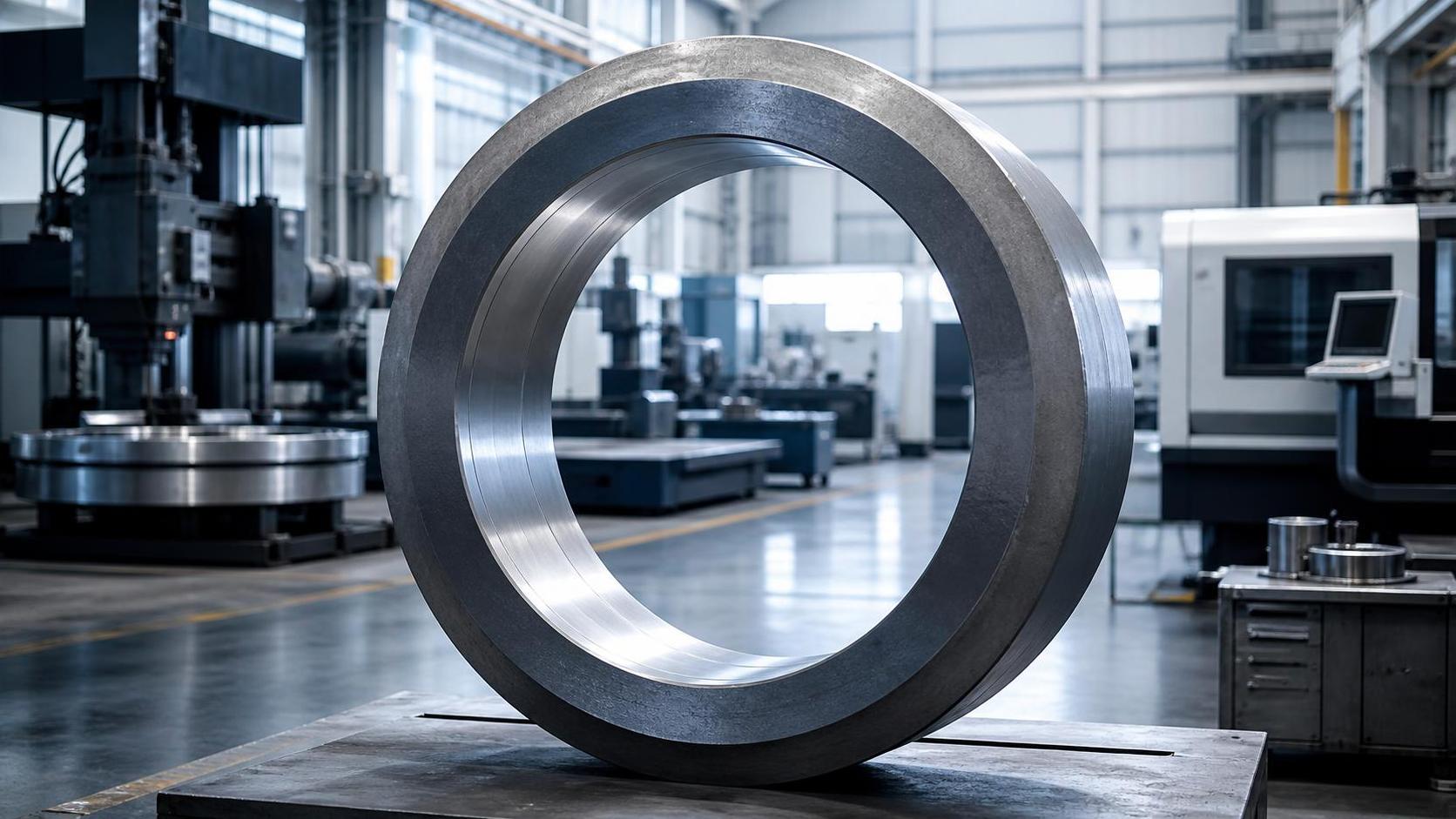

ما هي الحلقات المطروقة على الماندريل الأنسب للمكونات كبيرة القطر؟

بالنسبة للمكونات كبيرة القطر في طاقة الرياح والآلات البحرية وأنظمة نقل الحركة للخدمة الشاقة، فإن اختيار الحلقات المطروقة على الماندريل يحدد القوة وتكلفة التشغيل الميكانيكي وموثوقية الجدول الزمني والأداء التشغيلي طويل الأمد.

بالنسبة لقادة المشاريع، نادرًا ما يكون الخيار الأقوى هو ببساطة أكبر حلقة متاحة. بل هو حلقة مطروقة بمواصفات مناسبة، مع جودة مواد مضبوطة، وتخفيض كافٍ، وأبعاد مستقرة، وفحص موثق.

تؤدي الحلقات الكبيرة أفضل أداء عندما يتوافق مسار تشكيلها مع أحمال الخدمة الفعلية وهندسة المكون واستراتيجية التشغيل الميكانيكي وحجم التسليم المطلوب. وتمنع قرارات المواصفات المبكرة عمليات إعادة التصميم المكلفة وإزالة المواد الزائدة وتأخيرات التأهيل.

ابدأ بمتطلبات تشغيل المكون

قبل مقارنة الموردين، ينبغي لفرق المشاريع تحديد ما يجب أن يتحمله المكون النهائي. فالقطر وحده لا يحدد أفضل حل للتشكيل؛ إذ إن عزم الدوران وأحمال الكلال ودرجة الحرارة والتآكل وظروف التجميع عوامل مهمة.

تكون الحلقات المطروقة على الماندريل مناسبة بصفة خاصة عندما يحتاج المكون إلى بنية دائرية مستمرة وسلامة شعاعية عالية واستغلال أفضل للمواد مقارنة بتشغيل حلقة من لوح أو قضيب مصمت.

تشمل التطبيقات النموذجية حلقات علب تروس توربينات الرياح، ومقاعد المحامل الكبيرة، وعناصر نقل الحركة البحرية، وهياكل المخفضات، والفلنجات، والمكونات المرتبطة بحلقات الدوران، وتجميعات القيادة الميكانيكية للخدمة الشاقة التي تتطلب مقاطع دائرية متينة.

في مشاريع طاقة الرياح، يكون الشاغل الحاسم عادة هو عمر الكلال تحت عزم دوران متغير. وقد تعطي المشاريع البحرية الأولوية لمقاومة التآكل وأحمال الصدمات ومتطلبات الاعتماد والأداء الموثوق عبر تغيرات درجات الحرارة.

غالبًا ما تتطلب أنظمة نقل الحركة الصناعية الثقيلة مقاطع حلقية قوية داعمة للأسنان، وتمركزًا دقيقًا، وصلادة مضبوطة. وفي هذه الحالات، يجب أن يدعم التشكيل كلاً من التشغيل الميكانيكي والمعالجة الحرارية اللاحقة.

ينبغي لمديري المشاريع تحديد ما إذا كانت الحلقة تنقل عزم الدوران مباشرة، أو تدعم أسنان التروس، أو تحدد موضع المحامل، أو تنقل الأحمال المحورية، أو تعمل كوصلة هيكلية. فكل وظيفة تغير أولويات المواصفات.

تحتاج الحلقة ذات التحميل الدوري المرتفع إلى أكثر من مجرد مقاومة شد اسمية. فهي تتطلب فولاذًا نظيفًا، وتدفقًا موثوقًا للحبيبات، وشوائب محدودة، واستجابة متسقة للمعالجة الحرارية، وطرق فحص مناسبة للخدمة الحساسة للكلال.

عندما تُلحَم الحلقة ضمن تجميعة أكبر، يصبح التركيب الكيميائي وقابلية اللحام عاملين أساسيين. أما في تطبيقات التروس المشغلة ميكانيكيًا، فقد تكون قابلية التقسية والتحكم في التشوه والتوافق مع الكربنة أكثر أولوية.

اختر هندسة الحلقة التي توازن بين القوة وتكلفة التشغيل الميكانيكي

تبدأ أفضل حلقة مطروقة على الماندريل كبيرة القطر بهندسة واقعية. وينبغي النظر إلى القطر الخارجي والقطر الداخلي وسماكة الجدار والارتفاع وانتقالات المقطع وسماحية التشغيل الميكانيكي معًا بدلًا من النظر إليها بصورة مستقلة.

تتطلب الحلقات رقيقة الجدار وكبيرة القطر تحكمًا دقيقًا لأنها قد تصبح بيضاوية أثناء التشكيل أو المعالجة الحرارية أو النقل أو التشغيل الميكانيكي. وتحتاج هذه التصاميم إلى انضباط أكبر في العمليات وخطط مناولة مناسبة.

توفر المقاطع الأكثر سماكة عمومًا استقرارًا حراريًا أكبر، لكنها تخلق مخاطر مختلفة. فقد تختلف معدلات التبريد عبر المقطع، مما يؤثر في البنية المجهرية وتوزيع الصلادة والإجهاد المتبقي واتساق الأبعاد النهائية.

تكون المقاطع العرضية الموحدة عادةً الأكثر اقتصادية في التشكيل. وإذا كانت الفلنجات أو الدرجات أو الأخاديد أو المقاطع الثقيلة الموضعية مطلوبة، فينبغي للفرق التأكد مما إذا كانت ستُشكَّل شبه نهائية أو ستُشغَّل ميكانيكيًا لاحقًا.

يمكن للهندسة المطروقة شبه النهائية أن تقلل هدر المواد ووقت التشغيل الميكانيكي. ومع ذلك، قد يزيد التعقيد المفرط من تكلفة الأدوات ووقت الإعداد ومخاطر العملية وتكلفة الوحدة، خصوصًا لمتطلبات المشاريع ذات الكميات المنخفضة.

من القواعد العملية تشكيل الحجم الذي يتطلب إزالة مكلفة للمواد، والإبقاء على سماحية التشغيل الميكانيكي فقط حيث تتطلب الدقة أو تشطيب السطح أو هندسة الأسنان أو الثقوب أو أسطح التزاوج عمليات القطع.

ينبغي لقادة المشاريع طلب رسم للتشكيل منفصل عن رسم الجزء النهائي. ويجب أن يوضح هذا المستند سماحيات المواد وزوايا العملية والأسطح المرجعية والبيضاوية المتوقعة وأي قيود على مناطق التشغيل الميكانيكي.

بالنسبة للمكونات الكبيرة، ينبغي تحديد تفاوتات الأبعاد وفقًا للوظيفة. ففرض تفاوتات ضيقة في كل المواضع يخلق تكلفة غير ضرورية دون تحسين أداء التجميع أو تقليل مخاطر التشغيل ذات المعنى.

اسأل الموردين عن كيفية تحكمهم في الاستدارة بعد التشكيل والمعالجة الحرارية. وينبغي أن تتناول الإجابة المناسبة معدات القياس وقدرات التقويم وممارسات التبريد ومراجع التشغيل الميكانيكي وسجل التفاوتات الموثق.

افهم أهمية عملية التشكيل على الماندريل

يوسع التشكيل على الماندريل قطعة أولية مثقوبة فوق ماندريل مع التحكم في سماكة الجدار والقطر. وتطور هذه العملية نمط تدفق دائري للحبيبات يفيد المكونات الحلقية تحت أحمال الخدمة الصعبة.

مقارنةً بتصنيع الحلقات من صفائح ملحومة، يمكن أن توفر الحلقات المطروقة بشكل صحيح استمرارية هيكلية أكثر تجانسًا. كما أنها تتجنب المخاوف المتعلقة بمنطقة اللحام التي قد تعقد تقييم الكلال أو المعالجة الحرارية اللاحقة.

بالمقارنة مع قطع حلقة من كتلة مصمتة كبيرة، يؤدي التشكيل على الماندريل عادةً إلى تحسين كفاءة استخدام المواد. ويمكنه أيضًا تقليل متطلبات التشغيل الميكانيكي بجعل المكون أقرب إلى أبعاده المطلوبة.

يُعد استغلال المواد قضية تجارية، وليس مجرد تفصيل تصنيعي. إذ يؤدي تقليل الهدر إلى خفض التعرض لتكاليف المواد الخام ووزن النقل وساعات التشغيل الميكانيكي واستهلاك الطاقة وتكلفة التعامل مع الخردة.

تكون العملية ذات أعلى قيمة عند تحقيق تشوه كافٍ. وينبغي أن يكون المورد قادرًا على شرح نسب التخفيض واختيار البليت الابتدائي وممارسة التثقيب والتحكم في إعادة التسخين وكيفية تأثيرها في الخصائص النهائية.

لا ينبغي اختيار الحلقات كبيرة القطر بناءً على قدرة الكتالوج فقط. فقد تستوعب الآلة القطر، لكنها تظل غير مناسبة لمقطع الجدار أو درجة الفولاذ أو التفاوت أو اتساق الإنتاج المطلوب.

بالنسبة للمشاريع الحرجة، أكد بشكل منفصل الأبعاد القصوى وأبعاد التشغيل المعتادة. فكفاءة الإنتاج المعتادة غالبًا ما تقدم مؤشرًا أكثر موثوقية على نضج العملية من الحد الأقصى النظري للمعدات.

يمكن للتشكيل المضبوط على الماندريل أن يساعد فرق المشاريع على تقليل سماحية التشغيل الخشن. وتكون الفائدة ذات أهمية خاصة عندما تتطلب الحلقات الكبيرة خراطة CNC مكلفة أو قطع تروس أو تجويفًا أو معالجة حرارية متعددة المراحل.

يمكن للشركات التي تخدم تروس السيارات وعلب تروس طاقة الرياح والمعدات الميكانيكية والتطبيقات البحرية أن تنسق قرارات التشكيل والتشغيل الميكانيكي في وقت مبكر، بما يحسن العلاقة بين جودة الحلقة وأداء الجزء النهائي.

اختر المواد وفقًا للحمل والبيئة والمعالجة الحرارية

ينبغي أن يتبع اختيار المواد دورة التشغيل الفعلية. يدعم كل من الفولاذ الكربوني والفولاذ الإنشائي السبائكي وفولاذ التقسية السطحية والدرجات المتخصصة تركيبات مختلفة من القوة والمتانة وقابلية التشغيل الميكانيكي ومتطلبات تقسية السطح.

بالنسبة لحلقات نقل الحركة ذات عزم الدوران العالي، غالبًا ما يُفضل الفولاذ السبائكي ذي قابلية التقسية الموثوقة. إذ يمكنه توفير قلب قوي مع دعم الكربنة أو التقسية أو المراجعة أو التقسية بالحث عند الحاجة.

تتطلب التروس الحلقية المقساة سطحيًا توافقًا وثيقًا بين التركيب الكيميائي وقدرة المعالجة الحرارية. وينبغي تقييم جهد الكربون والتحكم في نمو الحبيبات وسلوك التشوه وعمق الطبقة الفعال قبل بدء الإنتاج.

بالنسبة للمكونات البحرية الكبيرة، قد يشمل اختيار المواد أيضًا التعرض للتآكل والمتانة في درجات الحرارة المنخفضة ومتطلبات التصنيف وقيود الإصلاح. وينبغي ذكر هذه الاعتبارات بوضوح في مواصفات الشراء.

تتطلب تطبيقات طاقة الرياح بشكل متكرر إمكانية تتبع المواد وأداء كلال قابلًا للتكرار. وينبغي لفرق المشاريع طلب شهادات المصنع وأرقام الصهر وحدود التركيب الكيميائي ونتائج الخصائص الميكانيكية وإجراءات أخذ العينات المتفق عليها.

تكتسب نظافة الفولاذ أهمية خاصة للحلقات المعرضة للأحمال الدورية. فقد تصبح الشوائب غير المعدنية نقاط بدء للكلال، مما يجعل ممارسات الفولاذ النظيف ومتطلبات الفحص ذات صلة بأداء دورة الحياة.

لا تحدد درجة ممتازة تلقائيًا. فقد يضيف الفولاذ الأعلى تكلفة قيمة فقط عندما يتطلب حمل التشغيل أو المعالجة الحرارية أو معيار اعتماد العميل بالفعل قدراته الإضافية في الأداء.

وعلى العكس، فإن اختيار درجة أقل تكلفة دون مراعاة قابلية التقسية أو المتانة قد ينقل التكلفة إلى المراحل اللاحقة. وقد تظهر الإخفاقات في شكل تشوه مفرط أثناء التشغيل الميكانيكي أو دفعات معالجة حرارية مرفوضة أو انخفاض موثوقية الاستخدام الميداني.

النهج الصحيح هو ربط درجة المادة بالوظيفة النهائية ونطاق الصلادة ومتطلبات الاختبار والنتائج الاقتصادية. وهذا يخلق قرار توريد قابلًا للدفاع عنه بدلًا من اختيار درجة بحكم العادة.

حدد ضوابط الجودة التي تحمي جدول المشروع

غالبًا ما تصبح الحلقات المطروقة الكبيرة حرجة للجدول الزمني لأنها تغذي عمليات لاحقة متعددة. وقد يؤثر التشكيل المتأخر أو المرفوض في التشغيل الميكانيكي والمعالجة الحرارية والتجميع والاختبار والشحن وبدء تشغيل العميل.

لذلك، ينبغي أن يبدأ تخطيط الجودة قبل أمر الشراء. حدد نقاط الفحص للفولاذ الوارد وأبعاد التشكيل وحالة السطح والاختبار بالموجات فوق الصوتية والمعالجة الحرارية والصلادة والفحص المعدني والتوثيق النهائي.

يعد الاختبار بالموجات فوق الصوتية ذا قيمة لاكتشاف الانقطاعات الداخلية في المقاطع الكبيرة. وينبغي أن تعكس معايير قبوله أهمية المكون في الخدمة وسماكة المادة وسماحية التشغيل الميكانيكي ومعايير العميل أو الصناعة المعمول بها.

ينبغي أيضًا تحديد فحص السطح بوضوح. فقد يكون اختبار الجسيمات المغناطيسية أو اختبار السوائل المتغلغلة أو الفحص البصري أو الفحوصات خلال مرحلة التشغيل الميكانيكي ضروريًا وفقًا لنوع السبيكة وحالة السطح النهائي وملف التحميل.

ينبغي أن تتضمن تقارير الأبعاد الخصائص المهمة تشغيليًا: القطر الخارجي وقطر التجويف والارتفاع والاستدارة والتمركز وتغير الجدار وعلاقات المراجع المطلوبة لمرحلة التصنيع التالية.

اسأل عن كيفية التعامل مع النتائج غير المطابقة. ينبغي للمورد الكفء أن يقدم سجلات قابلة للتتبع وتحليلًا للسبب الجذري وضوابط للتصرف وإجراءات اعتماد واضحة قبل قبول أي إعادة عمل.

بالنسبة للبرامج الحرجة، تكون عملية القطعة الأولى مفيدة. فهي تتحقق من مسار التشكيل، وتؤكد قابلية التشغيل الميكانيكي، وتحدد حركة المعالجة الحرارية، وتضع سماحيات واقعية قبل إطلاق كميات الإنتاج الكاملة.

يمكن للموردين ذوي الخبرة أيضًا المساعدة في وضع خطة تحكم تميز الخصائص الحرجة عن الأبعاد الروتينية. وهذا يقلل ضوضاء الفحص مع الحفاظ على الاهتمام بالخصائص الأكثر احتمالًا للتأثير في الأداء النهائي.

تعد قدرات Jiucheng المتكاملة في التشكيل الدقيق والتشغيل الميكانيكي ذات صلة هنا، لأن التغذية الراجعة المبكرة من التشغيل الميكانيكي يمكن أن تكشف ما إذا كان تصميم الحلقة يوفر مخزونًا كافيًا وهندسة مستقرة وهوامش تصنيع عملية.

قيّم المورد بما يتجاوز قدرة المكبس

تعد قدرة المكبس ونطاق قطر الحلقة مهمين، لكنهما مجرد نقاط بداية. ينبغي لقادة المشاريع تقييم سرعة الاستجابة الهندسية وتوريد المواد وموارد الفحص وتنسيق التشغيل الميكانيكي والخبرة في التطبيقات المماثلة.

يمكن للمورد الذي يمتلك معرفة بالتشكيل والتشغيل الميكانيكي تحديد مشكلات قابلية التصنيع مبكرًا. وهذا ذو قيمة عندما تصبح الحلقة الكبيرة في النهاية مكونًا حاملًا للتروس أو عنصرًا للمخفض أو فلنجة أو تجميعة لنقل الحركة.

اطلب دليلًا على قابلية تكرار العملية، وليس صورًا للأجزاء المكتملة فقط. تشمل الأدلة المفيدة تقارير الفحص وشهادات الجودة وأمثلة تتبع المواد ووصف تدفق الإنتاج وبيانات تمثيلية لقدرة الأبعاد.

يمثل انضباط التواصل أهمية مماثلة لتنفيذ المشروع. وينبغي للمورد توضيح غموض الرسومات وتأكيد التحكم في المراجعات وتقديم مهل توريد واقعية وتحديد المخاطر التقنية قبل الالتزام بالمواد.

ينبغي أن يشمل تخطيط القدرة أكثر من معدات التشكيل. تحقق من توافر المواد الخام ومدة توريد الأدوات وفترات المعالجة الحرارية وإنتاجية التشغيل الميكانيكي وتوافر الفحص وطرق التغليف وترتيبات النقل للحلقات كبيرة الحجم.

بالنسبة للتجميعات المرتبطة بالتروس، نسق حلقات التشكيل مع إنتاج الأسنان في المراحل اللاحقة. ينبغي أن تحافظ القطعة المطروقة الخام المخصصة لـترس مستقيم على مخزون كافٍ حول مناطق حمل الأسنان مع التحكم في مخاطر التشوه.

قد يقدم الموردون الذين يخدمون عملاء السيارات وطاقة الرياح والميكانيكا والقطاع البحري معرفة أوسع بالتطبيقات. ومع ذلك، ينبغي لفرق المشاريع التحقق من تلك الخبرة مقابل القطر والدرجة وظروف التحميل المحددة.

يمكن أن تكون كفاءة الطاقة وتوفير المواد عاملين مهمين أيضًا في اختيار المورد. فقد يؤدي استغلال أفضل للمواد وتقليل الخراطة إلى خفض التكلفة الإجمالية للمشروع مع دعم أهداف المشتريات المتعلقة بكفاءة الموارد.

قارن التكلفة الإجمالية بدلًا من سعر الوحدة فقط

أقل عرض سعر للتشكيل ليس بالضرورة أقل تكلفة للمشروع. إذ تتراكم تكلفة المكونات كبيرة القطر من خلال المواد والتشغيل الميكانيكي والمعالجة الحرارية والفحص والشحن وإعادة العمل والمخزون واضطراب الجدول الزمني.

قد تكلف الحلقة المطروقة على الماندريل شبه النهائية أكثر من قطعة خام أكثر بدائية في البداية. لكنها قد تقلل وقت الخراطة واستهلاك أدوات القطع وإشغال الماكينات والخردة الناتجة خلال المعالجة اللاحقة.

قيّم سماحية التشغيل الميكانيكي المعروضة من الناحية المالية. فكل مليمتر غير ضروري حول قطر كبير يمثل حجمًا كبيرًا من المواد ووقتًا للإزالة واستخدامًا للطاقة واحتمالًا للتشوه أثناء التشغيل الميكانيكي.

ينبغي إدراج مخاطر الجودة في المقارنة. فالمورد الأقل تكلفة الذي لا يملك تتبعًا موثوقًا أو قدرة فحص كافية يمكن أن يسبب تعرضًا مكلفًا عندما يفشل الجزء في التأهيل بعد إضافة قيمة في المراحل اللاحقة.

الشحن عامل آخر غالبًا ما يُغفل. تتطلب الحلقات الكبيرة تغليفًا مناسبًا ودعمًا ضد التشوه وحماية من التآكل وتجهيزات للرفع وتخطيطًا للنقل يمنع تلف المناولة بين مراحل الإنتاج.

بالنسبة للبرامج المتكررة، قارن تكلفة استقرار العملية. فقد يكون الاستثمار في الأدوات وتجارب ما قبل الإنتاج والتعلم المتعلق بالأبعاد مبررًا عندما يقلل التباين المستقبلي عبر عمليات التسليم المتكررة.

بالنسبة للمشاريع لمرة واحدة أو ذات الحجم المنخفض، قد تكون المرونة أهم من الأتمتة ذات الحجم الكبير. وينبغي أن يكون المورد قادرًا على تكييف مسار التشكيل دون فرض متطلبات غير عملية للأدوات أو حجم الدفعة.

يسمح نموذج التكلفة الإجمالية الواضح لمديري المشاريع بشرح القرار داخليًا. فهو يربط المواصفات التقنية بنتائج قابلة للقياس مثل ساعات تشغيل ميكانيكي أقل وعيوب أقل ومهل توريد أقصر وقيمة أفضل طوال دورة الحياة.

استخدم قائمة اختيار عملية قبل إصدار الطلب

أولًا، أكد أحمال تشغيل المكون النهائي والظروف البيئية وتوقعات الكلال والواجهات والمعايير المعمول بها. تحدد هذه المدخلات ما إذا كانت الحلقة المطروقة على الماندريل مناسبة وكيف ينبغي تحديد مواصفاتها.

ثانيًا، حدد الهندسة المستهدفة، بما في ذلك نطاق القطر ومقطع الجدار والارتفاع والانتقالات وسماحية التشغيل الميكانيكي والمراجع الحرجة. اطلب ملاحظات المورد قبل اعتماد رسم التشكيل النهائي.

ثالثًا، اختر المادة ومسار المعالجة الحرارية معًا. حدد توقعات التركيب الكيميائي والخصائص الميكانيكية والصلادة وعمق الطبقة عند الاقتضاء ومتطلبات البنية المجهرية ووثائق الاعتماد.

رابعًا، اتفق على طرق الفحص ومعايير القبول. أدرج تقارير الأبعاد والاختبارات غير الإتلافية وتقييم السطح وإمكانية التتبع ومتطلبات القطعة الأولى وعملية لمعالجة الانحرافات دون تأخير القرارات.

خامسًا، قيّم القدرة المثبتة للمورد على تصنيع أجزاء مماثلة. راجع القدرة المعتادة وفعالية نظام الجودة وتنسيق التشغيل الميكانيكي والدعم الهندسي وأداء التسليم والقدرة على تغليف المنتجات كبيرة الحجم بشكل مناسب.

وأخيرًا، قارن القيمة الإجمالية المسلَّمة بدلًا من سعر التشكيل وحده. ضع في الاعتبار كفاءة المواد ووفورات التشغيل الميكانيكي وموثوقية مهلة التوريد ومخاطر الرفض والاحتياجات اللوجستية والأثر الاقتصادي لأداء الحلقة طوال عمر خدمتها.

الخلاصة: طابق الحلقة مع مخاطر المشروع الفعلية

أفضل الحلقات المطروقة على الماندريل للمكونات كبيرة القطر هي تلك المصممة هندسيًا حول التطبيق النهائي، لا المختارة على أساس القطر وحده. يجب أن تعمل الهندسة وجودة التشوه والمواد والفحص واستراتيجية التشغيل الميكانيكي معًا.

بالنسبة لمشاريع طاقة الرياح والآلات البحرية ونقل الحركة للخدمة الشاقة، أعط الأولوية لتدفق الحبيبات المضبوط واختيار السبيكة المناسب وسماحيات التشغيل الميكانيكي الواقعية والاستقرار البعدي المتحقق منه وسجلات الجودة القابلة للتتبع طوال الإنتاج.

عندما يقيّم قادة المشاريع هذه العوامل مبكرًا، يصبح التشكيل على الماندريل أكثر من مجرد قرار توريد. بل يصبح وسيلة عملية لخفض مخاطر دورة الحياة والتحكم في التكلفة اللاحقة وتحسين الثقة في المكونات الحرجة كبيرة الحجم.
