عندما يحتاج عمود مسنن 1 3 4 20 إلى طول مخصص

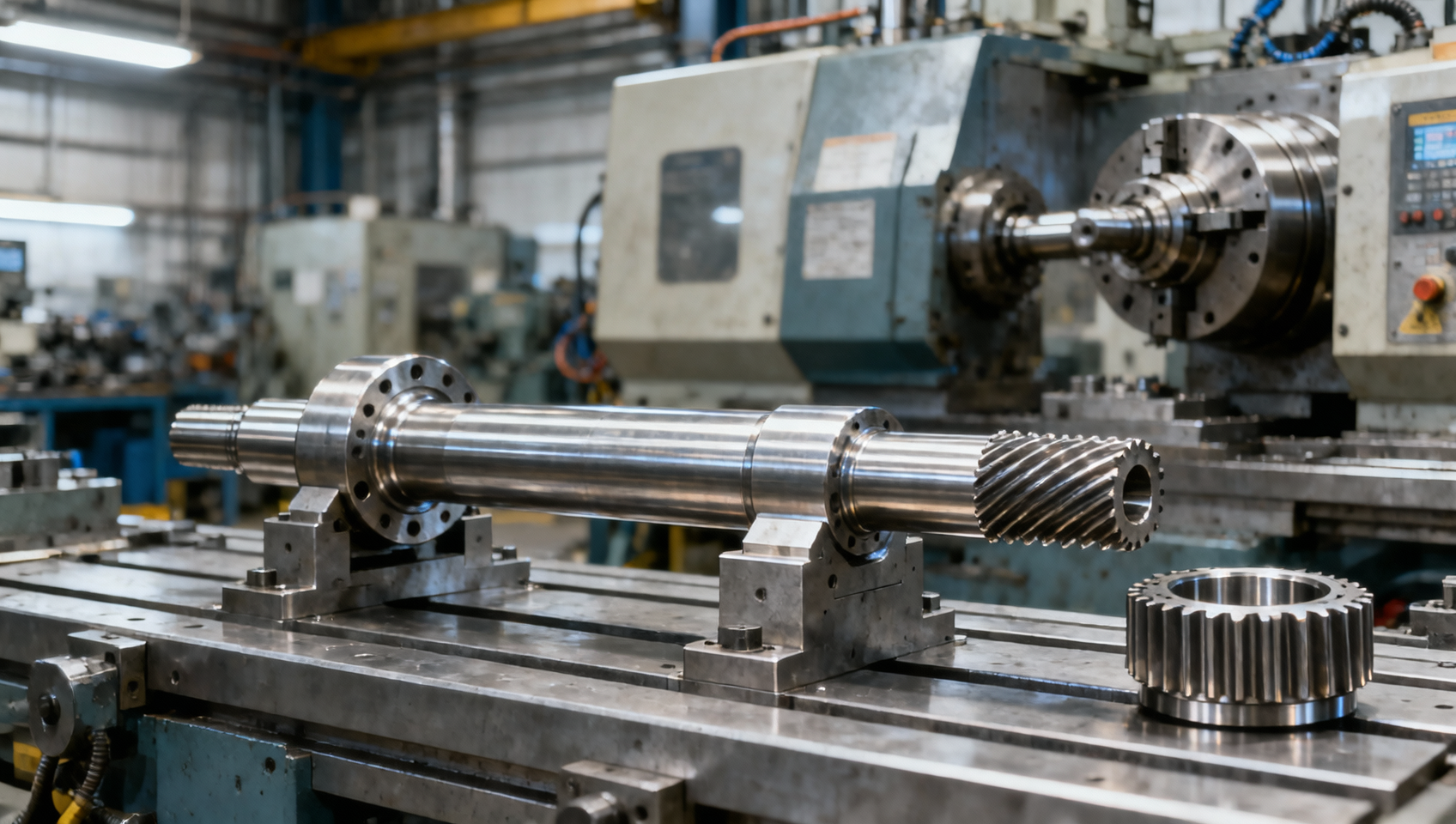

عندما يحتاج عمود مسنن 1 3 4 20 إلى طول مخصص، نادرًا ما يكون القرار بسيطًا كإطالة أو تقصير قضيب. يجب على مديري المشاريع الحفاظ على محاذاة المكونات المتزاوجة مع حماية قدرة نقل العزم، وتعشيق الأسنان المحورية، ودقة التشغيل الآلي، ومتطلبات المعالجة الحرارية، والجدول الزمني للإنتاج. قد يؤدي عمود يتوافق مع رسم التجميع لكنه ينحرف بشكل مفرط، أو يفقد التلامس الفعال للأسنان المحورية، أو يصبح من الصعب فحصه، إلى مشكلة تظهر لاحقًا أثناء التشغيل الأولي أو الخدمة الميدانية.

وهذا مهم بشكل خاص في أنظمة نقل الحركة للسيارات، ومعدات التخفيض، وعلب تروس طاقة الرياح، وناقلات الحركة البحرية، والآلات الصناعية. في هذه التطبيقات، لا تمثل الأسنان المحورية مجرد تفصيل للاتصال. فهي تنقل العزم، وتحدد مواضع المكونات، وتستوعب حركة التجميع في بعض التصاميم، وتؤثر في سلوك التشغيل لخط العمود بأكمله. لذلك، ينبغي التعامل مع الجزء ذي الطول المخصص باعتباره مكونًا هندسيًا ضمن نظام، وليس مجرد قطاع أسنان محورية قياسي أضيفت إليه مادة إضافية من أحد الطرفين.

ابدأ بتوضيح ما الذي يعنيه “1 3 4 20” في الرسم

يُستخدم الترميز “1 3 4 20” غالبًا بصورة غير رسمية في مناقشات الشراء أو ملاحظات الصيانة أو الرسومات القديمة. وقد يشير إلى قطر اسمي، أو إشارة بُعد كسري، أو عدد أسنان، أو تسمية مختصرة مستخدمة ضمن عائلة معينة من المعدات. ولا ينبغي افتراض أنه يحدد هندسة الأسنان المحورية الكاملة بمفرده.

قبل إصدار طلب مخصص، ينبغي لفريق الهندسة تأكيد ما إذا كان عمود الأسنان المحورية 1 3 4 20 ذا أسنان تطورية، أو مستقيمة الجوانب، أو مسننة دقيقة، أو قائمًا على قطاع آخر. تشمل التفاصيل ذات الصلة عادةً الأقطار الكبيرة والصغيرة، وعدد الأسنان، وزاوية الضغط عند الاقتضاء، وفئة الخلوص، وطول الأسنان المحورية الفعال، وحالة الجذر، وموضع الفهرسة، ومواصفة الجزء المتزاوج. قد يتمكن المورد من إعادة إنتاج عمود قائم اعتمادًا على عينة، لكن العينة وحدها لا تكشف دائمًا متطلبات التفاوت الوظيفي للمحور المتزاوج.

وهذا مهم لأن عمودين لهما قطر خارجي وعدد أسنان متشابهان قد يظلان غير متوافقين. فقد يسمح عدم التطابق في سُمك الأسنان، أو شكل الجوانب، أو موقع المرجع بالتجميع الجزئي أثناء الفحص، لكنه يؤدي إلى تداخل، أو خلوص زائد، أو تلامس مركز، أو تآكل احتكاكي أثناء التشغيل. إذا كان الرسم الأصلي يشير إلى معيار معترف به، فينبغي تضمين تلك الإشارة. وإذا لم يفعل، يصبح المكون المتزاوج وطريقة الفحص أكثر أهمية.

تغيير الطول يغير أكثر من مجرد أبعاد التركيب

يُطلب الطول المخصص عادةً لسبب عملي: تخطيط معدل لعلبة التروس، أو موضع مختلف للمحمل، أو وصلة أكبر، أو مجموعة مانع تسرب إضافية، أو تجميعة بديلة ذات أبعاد تثبيت متغيرة. يجب أن يجسر العمود تلك المسافة الجديدة، لكن التأثيرات تتجاوز مجرد الوصول إليها.

مع زيادة الطول غير المدعوم، تصبح صلابة العمود أكثر أهمية عمومًا. تحت العزم، يلتوي العمود؛ وتحت أحمال تعشيق التروس، أو أحمال السيور، أو عدم محاذاة الوصلة، أو كتلته الدوارة الذاتية، قد ينحني أيضًا. يمكن أن يؤثر الانحراف الناتج في تحميل المحامل، وأنماط تلامس التروس، وأداء موانع التسرب، ومحاذاة الأسنان المحورية. في المعدات عالية السرعة، قد تؤدي زيادة الطول أيضًا إلى تغيير السلوك الديناميكي للعمود. لا يمكن حل هذه الاعتبارات بالاعتماد على الطول الاسمي للعمود وحده؛ إذ يلزم تقييمها مقارنةً بانتقالات الأقطار، ومواقع الدعم، وسرعة التشغيل، واتجاه الحمل، وتخطيط التجميعة.

ينطوي تقصير العمود على مخاطره الخاصة. فقد يقلل المساحة المتاحة لتعشيق الأسنان المحورية، وأخاديد التفريغ، والأكتاف، وموانع التسرب، وخصائص التثبيت، أو خلوص حركة الأداة. قد يصبح التصميم الذي يبدو مدمجًا صعب التصنيع إذا لم تتوفر مساحة كافية للوَب، أو السحب، أو الطحن، أو الخراطة، أو الوصول للفحص. في بعض الحالات، يؤدي تقريب الكتف من الأسنان المحورية إلى تغيير تركيز الإجهاد عند نهاية الأسنان. ولهذا ينبغي مراجعة حالة نهاية الأسنان المحورية وأنصاف أقطار الانتقال مع الطول الإجمالي.

طول التعشيق الفعال هو البعد الذي غالبًا ما يتم تجاهله

تذكر وثائق المشروع أحيانًا طول الأسنان المحورية الكلي دون تمييزه عن طول التعشيق القابل للاستخدام. وليس الاثنان بالضرورة متماثلين. يمكن لشطفات الأسنان، وأجزاء الإدخال، ومناطق التفريغ، والانحراف عند الطرف، ومواضع سطح مانع التسرب، وحركة التجميع أن تقلل جميعها الجزء من الأسنان المحورية الذي يتقاسم الحمل فعليًا مع المحور المتزاوج.

عند وجود متطلب عزم ثابت، يمكن أن يؤدي انخفاض التعشيق الفعال إلى زيادة إجهاد التلامس على جوانب الأسنان المحورية. وقد لا يتوزع الحمل بالتساوي إذا وُجد عدم محاذاة زاوية، أو تحديد محوري غير دقيق، أو عمود ينحني تحت حمل الخدمة. كما أن الأسنان المحورية الأطول ليست الحل تلقائيًا؛ إذ يمكن أن يجعل طول الأسنان المفرط التجميع أقل تحملًا لخطأ المحاذاة ويزيد صعوبة الحفاظ على خلوص متسق على طول الأسنان بالكامل.

السؤال المفيد ليس ببساطة: “ما طول الأسنان المحورية المطلوب؟” بل هو: “ما مقدار التعشيق الوظيفي الكامل المتاح في موضع التشغيل، بما في ذلك الحركة المتوقعة وتراكم التفاوتات؟” بالنسبة للتطبيقات المنزلقة، يستحق نطاق الشوط وطريقة التشحيم اهتمامًا مماثلًا. أما بالنسبة للوصلات الثابتة، فقد تتحكم المواضع المحورية وهندسة الكتف وخصائص التثبيت في البعد النهائي.

حدد العمود المخصص انطلاقًا من مراجع وظيفية

تبدأ مواصفة موثوقة للطول المخصص بمراجع تعكس كيفية عمل العمود في الآلة. قد يكون القياس من طرف عمود عشوائي مضللًا إذا كان ذلك الطرف سيُسوّى لاحقًا، أو يُشطب، أو يُستخدم للمناولة فقط. وتشمل المراجع الأكثر فائدة عادةً أكتاف المحامل، وأوجه تثبيت التروس، وأوجه الوصلات، وأقطار التوجيه المحددة للتموضع، أو مستوى مرجعي معين للأسنان المحورية.

بالنسبة لمدير المشروع، ينبغي أن تحدد حزمة الرسومات العملية العناصر التالية بوضوح:

• الطول الإجمالي والسطحان الوظيفيان اللذان يتم التحكم فيه من خلالهما.
• تعريف قطاع الأسنان المحورية، وعدد الأسنان، ومتطلبات الخلوص، وطول التعشيق القابل للاستخدام المطلوب.
• جميع أقطار العمود، والأكتاف، وأنصاف الأقطار، والأخاديد، والسنون اللولبية، ومجاري المفاتيح، وخصائص التثبيت.
• درجة المادة أو خيارات المواد المعتمدة، إضافة إلى أي متطلبات للمعالجة الحرارية أو الصلادة.
• متطلبات الانحراف، أو التمركز، أو الاستقامة، أو الموضع بالنسبة إلى محور المرجع الأساسي.
• عزم التشغيل، والسرعة، وانعكاسات الاتجاه، وأحمال الصدمات، والبيئة، وواجب الخدمة المتوقع عند توفره.
• متطلبات الفحص، وتفاصيل الجزء المتزاوج، وأي حاجة إلى عينة أولية قبل الإنتاج على دفعات.

لن يتطلب كل مشروع التحكم الصارم في كل تفاوت. فقد تؤدي المبالغة في المواصفات إلى زيادة التكلفة ومدة التسليم دون تحسين الأداء. الهدف هو وضع الدقة حيث تحتاجها التجميعة: عند أعناق المحامل، ومقاعد التروس، وجوانب الأسنان المحورية، وأسطح الإحكام، والعلاقات فيما بينها.

اختر مسار التصنيع مبكرًا، وليس بعد تجميد التصميم

يمكن تشغيل العمود المخصص آليًا من قضيب خام، أو إنتاجه من قطعة مطروقة ثم تشغيله آليًا، أو تطويره عبر مسار آخر مناسب للحجم والهندسة والمادة. ولا يعتمد الخيار الصحيح على سعر الوحدة وحده. فهو يؤثر في اتجاه الألياف، وبدل المادة، وإمكانية الوصول للتشغيل الآلي، واستغلال المواد، وقابلية التكرار، والوقت اللازم لاستقرار الإنتاج.

بالنسبة للأعمدة ذات مسارات الأحمال الصعبة أو الهندسة المتدرجة الأكثر تعقيدًا، يمكن لقطعة مطروقة بدقة أن تقلل كمية المادة التي تتم إزالتها وتحافظ على شكل أولي أكثر ملاءمة للتشغيل اللاحق. وقد تكون مفيدة أيضًا عندما تبرر أحجام الإنتاج أدوات الإنتاج وتطوير العملية. أما بالنسبة للنماذج الأولية، أو بدائل الخدمة، أو التعديلات منخفضة الكمية، فقد يوفر التشغيل الآلي مرونة أكبر. وينبغي أن يستند القرار إلى المرحلة الفعلية للمشروع بدلًا من التفضيل العام للطرق أو التشغيل الآلي.

في منتصف برنامج عمود مخصص، من المفيد إشراك جهة تصنيع يمكنها مناقشة العمليتين معًا. تجمع شركة Liaocheng Jiucheng Auto Parts Co., Ltd. بين الطرق الدقيق والمعالجة الميكانيكية لمكونات تروس السيارات وطاقة الرياح والمعدات الميكانيكية والبحرية. يشمل عملها أعمدة نقل الحركة والأجزاء المرتبطة بالأسنان المحورية، مما يتيح أن تغطي مناقشة الإنتاج تصميم القطعة الخام، وتسلسل التشغيل الآلي، والواجهات البعدية المهمة بعد التجميع. بالنسبة للمشاريع التي تتطلب مراجعة هندسة العمود وقابلية العملية للتنفيذ، يمكن أن تمثل قدرتها فيعمود الأسنان المحورية نقطة مرجعية مفيدة لتحديد مسار التصنيع بدلًا من التعامل مع الأسنان المحورية كخاصية معزولة.

تشغل الشركة مصنعًا بمساحة 8,000 متر مربع يضم ورشًا للطرق الدقيق والمعالجة الميكانيكية. ويشمل فريقها الفني وفريق الجودة أدوارًا في الهندسة الميكانيكية، وهندسة الجودة، والفحص، والدعم الكهربائي. لا تلغي هذه الموارد الحاجة إلى رسم كامل من العميل، لكنها مهمة عندما ينطوي طلب طول مخصص على قرارات بشأن بدل الطرق، وتسلسل التشغيل الآلي، ونقاط الفحص، والاتساق بين القطع.

يجب أن تتبع المعالجة الحرارية والتشطيب المتطلبات الوظيفية

غالبًا ما تُناقش المادة والمعالجة الحرارية كمجالين منفصلين للشراء، لكنهما يرتبطان ارتباطًا وثيقًا بمقاومة تآكل الأسنان المحورية، وقوة القلب، وخطر التشوه، وخطة التشغيل الآلي النهائية. قد تتطلب الأسنان المحورية المقساة طحنًا نهائيًا أو عملية مُدارة بعناية قبل المعالجة وبعدها. يمكن لعمود يُشغَّل آليًا بدقة قبل المعالجة الحرارية أن يتحرك بعد ذلك بما يكفي للتأثير في الانحراف أو الخلوص، بحسب المادة والهندسة ومسار المعالجة.

السؤال الهندسي ليس ما إذا كان العمود الأكثر صلادة أفضل دائمًا، بل ما إذا كانت حالة المادة تدعم نقل العزم المقصود، وتآكل التلامس، ومتطلبات الكلال، وحالة التشحيم، واستراتيجية الإصلاح. في البيئات البحرية أو الصناعية المكشوفة، قد تحتاج الحماية من التآكل والمعالجة السطحية إلى دراسة أيضًا، ولا سيما حيث يمكن للرطوبة أن تدخل إلى واجهة الأسنان المحورية. يجب ألا تؤدي طريقة الطلاء أو الحماية إلى تغيير الخلوص دون قصد أو حجب وصول مادة التشحيم.

اضبط الفحص حول مخاطر التجميع

يعد قياس الطول النهائي ضروريًا، لكنه غير كافٍ. ينبغي أن تتحقق خطة الفحص من العلاقات التي قد توقف التجميع أو تقصر عمر الخدمة: أبعاد الأسنان المحورية، وشكل الأسنان عند الحاجة، والانحراف عند أعناق المحامل ومقاعد التروس، وموضع الكتف بالنسبة للأسنان المحورية، والاستقامة، وحالة السطح. عند توفر محور متزاوج، قد يكشف التجميع التجريبي المضبوط أو القياس الوظيفي عن مشكلات لا تظهرها الأبعاد الفردية بوضوح.

بالنسبة لأعمال الاستبدال، يمكن أن يوفر العمود الأصلي أدلة مفيدة، بما في ذلك المناطق المتآكلة، وعلامات التآكل الاحتكاكي، وتلف الأسنان، والتغيرات في حالة مقعد المحمل. ومع ذلك، ليس الهدف هو نسخ تلك العلامات. فقد تشير إلى مشكلة في النظام مثل عدم كفاية التعشيق، أو سوء المحاذاة، أو عدم كفاية التشحيم، أو الحركة في المكون المتزاوج. ينبغي مراجعة عمود الاستبدال مقارنةً بحالة التجميعة الحالية، خاصةً إذا كانت المعدات قد شهدت بالفعل أعطالًا متكررة.

طريقة أفضل لإدارة قرار الطول المخصص

تبدأ أكثر مشاريع الأعمدة المخصصة فعالية باجتماع مواءمة فني قصير قبل بدء الأدوات، أو تجهيز المواد، أو جدولة الإنتاج. اجمع رسم العمود، ومعلومات الجزء المتزاوج، وتراكم التجميعة، ودورة التشغيل، وتسلسل التسليم المطلوب. يقلل ذلك من النمط الشائع المتمثل في تصحيح الطول بعد تشغيل العينة آليًا بالفعل.

بالنسبة لعمود الأسنان المحورية 1 3 4 20، أكد تعريف الأسنان المحورية أولًا، ثم حدد المراجع الوظيفية، والتعشيق القابل للاستخدام، ومسار الحمل، وحالة المادة، ومعايير الفحص. فقط بعد أن تتضح هذه النقاط ينبغي تثبيت الطول المخصص النهائي. يمكن لشريك قادر في الطرق والتشغيل الآلي بعد ذلك تقييم ما إذا كان ينبغي أن يبدأ الجزء كقضيب خام أو كقطعة مطروقة، وأين ينبغي وضع بدلات التشغيل الآلي، وأي الأبعاد تحتاج إلى أقرب تحكم. يكون هذا الانضباط عادةً أقل تكلفة من حل مشكلة التوافق بعد وصول العمود إلى خط التجميع.
