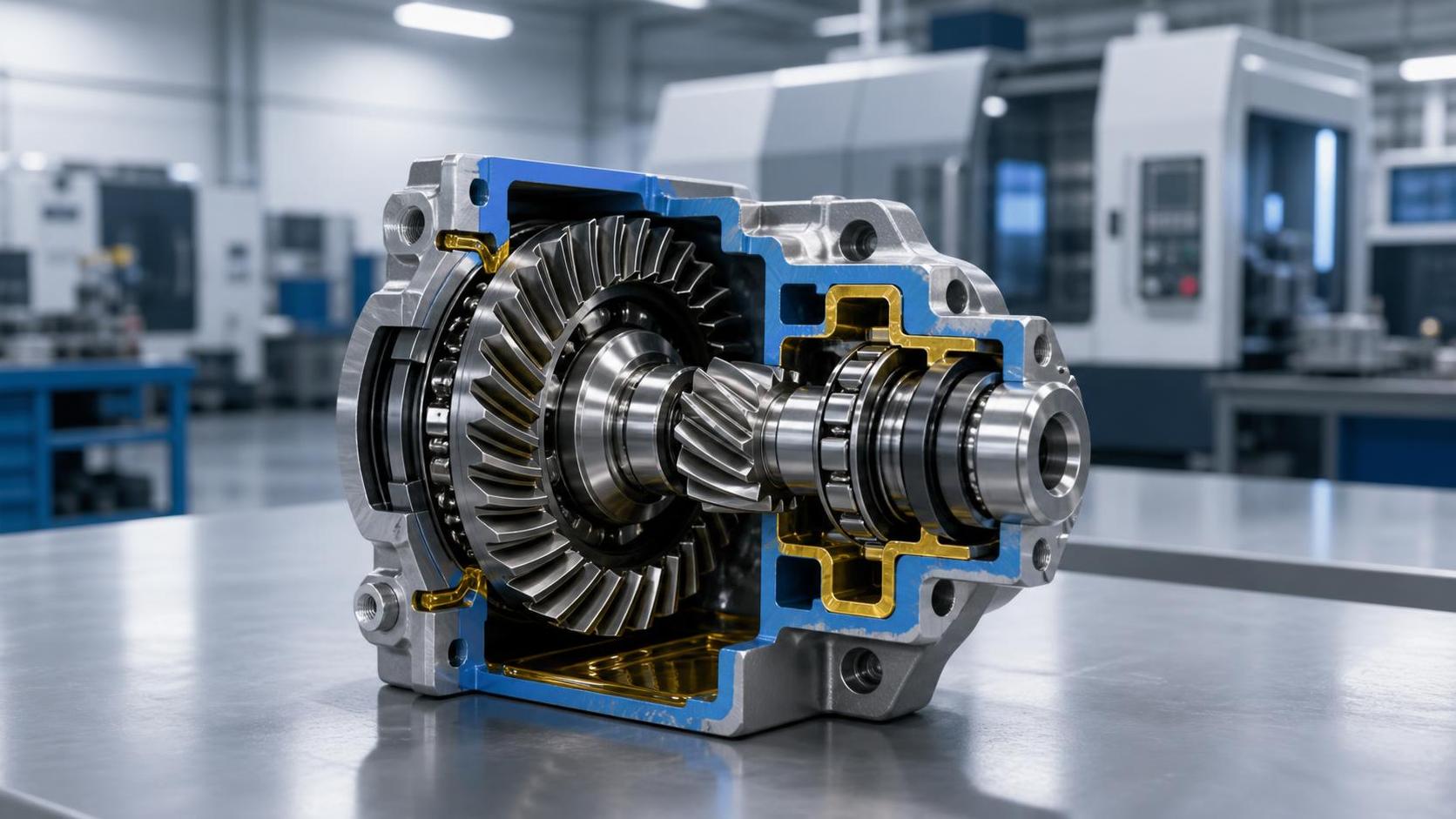

في أنظمة الدفع المدمجة ذات الزاوية القائمة، يمكن أن يؤثر اختيار ترس مخروطي داخلي في أمور تتجاوز بكثير اتجاه الدوران. فهو يؤثر في حيز التركيب، وسعة العزم، وإمكانية الوصول أثناء التجميع، وترتيب المحامل، وسلوك الضوضاء، ومقدار التشغيل اللاحق المطلوب لتحويل التصميم إلى إنتاج. وبالنسبة لمديري المشاريع، نادرًا ما يكون هذا مجرد تمرين بسيط لاختيار مكوّن. إنه قرار يربط أداء النظام بمخاطر التوريد وقابلية التصنيع وتكلفة دورة الحياة.

تظهر نواقل الحركة ذات الزاوية القائمة في مواضع يجب أن تعمل فيها الآلات بكفاءة ضمن حيز محدود: مخفضات السرعة المدمجة، والآليات المساعدة البحرية، ومعدات الأتمتة، والتجميعات المرتبطة بالتوجيه، وناقلات الحركة المتخصصة، وبعض ترتيبات علب تروس طاقة الرياح أو علب التروس الصناعية. وفي هذه المشاريع، غالبًا ما تصبح مجموعة التروس النقطة التي تلتقي فيها أهداف المساحة الطموحة بالحدود العملية للتشكيل بالطرق والتشغيل والفحص والتجميع.

يكون ترتيب الترس المخروطي الداخلي مناسبًا بشكل خاص عندما يتطلب التصميم نقل الحركة عبر زاوية تقارب 90 درجة مع إبقاء العضو المُدار متموضعًا حول جزء من مجموعة التروس، بدلاً من جانبه. وعند استخدامه بعناية، يمكن أن يساعد المهندسين في إنشاء ترتيبات كثيفة ومحمية لمجموعة نقل الحركة. أما استخدامه دون فهم واضح لمسارات الحمل وقيود التصنيع، فيمكن أن يؤدي إلى عمليات صعبة لقطع الأسنان وتحديات في الفحص وتعديلات مكلفة في المراحل المتأخرة.

فهم معنى «الترس المخروطي الداخلي» في مناقشة تصميم فعلية

يُستخدم مصطلحالترس المخروطي الداخلي أحيانًا بصورة عامة في مناقشات المشاريع، وقد يسبب ذلك التباسًا حتى قبل بدء أعمال التصميم. تتميز التروس المخروطية التقليدية عمومًا بأسنان خارجية على أسطح مخروطية خطوة. إلا أن كلمة «داخلي» في مناقشات نواقل الحركة المدمجة قد تصف ترسًا بأسنان مشكلة على سطح مخروطي متجه إلى الداخل، أو عضوًا مخروطيًا يشبه الحلقة، أو واجهة تروس زاوية مغلقة مماثلة وظيفيًا.

قبل إصدار الرسومات أو طلب عروض الأسعار، ينبغي لفريق المشروع تحديد الهندسة المقصودة بمصطلحات لا لبس فيها: موضع الأسنان، وعلاقة مخروط الخطوة، وترتيب الترس الصغير المتزاوج، وزاوية العمود، واتجاه الدوران، وما إذا كان الترس شكلًا مخروطيًا داخليًا حقيقيًا أو حلًا مرتبطًا بأسلوب الترس الوجهي. لا يستطيع المورد تقييم العِدد، أو سماحية الطرق، أو توليد الأسنان، أو أساليب الفحص بشكل موثوق من كلمة «داخلي» وحدها.

يكتسب هذا التوضيح المبكر أهمية لأن تكوين الأسنان الداخلية يغير مناقشة التصنيع. قد يكون الوصول إلى الأداة مقيدًا، وقد يصعب تشطيب هندسة جذر السن، وقد يكون لتشوه المعالجة الحرارية تأثير أكبر في نمط التلامس مما هو عليه في تصميم ترس خارجي أكثر انفتاحًا. قد تكون المجموعة المدمجة جذابة، ولكن ينبغي مواءمتها مع مسار عملية قادر فعليًا على إنتاج الهندسة المقصودة بصورة متسقة.

المواضع التي يستحق فيها هذا المفهوم الترسّي استخدامه

لا يحتاج كل ناقل حركة بزاوية قائمة إلى ترتيب مخروطي داخلي. تظل أزواج التروس المخروطية الحلزونية القياسية أو التروس الهيبويدية خيارات فعالة عند توفر مساحة لترسين بأسنان خارجية ودعم مباشر للأعمدة. تصبح مفاهيم الترس المخروطي الداخلي أكثر إقناعًا عندما تعطي البنية المحيطة أولوية للإحاطة، أو للعلاقات المحورية المشتركة، أو لنقل العزم المحمي.

1. مخفضات السرعة المغلقة ذات الزاوية القائمة والمساحة الشعاعية المحدودة

غالبًا ما يحتاج مخفض السرعة المدمج إلى جدار غلاف متين ومحامل وأختام وقنوات تزييت، مع بقائه ضمن حيز آلة محدد. وإذا أمكن دمج الترس المُدار في هيكل يشبه الحلقة أو هيكل متجه إلى الداخل، فقد يقلل المصمم مقدار الزيادة الشعاعية الخارجية حول تعشيق التروس. وهذا ذو قيمة في الآلات التي يجب أن يكون فيها نظام الدفع قريبًا من الهياكل أو الواقيات أو أجسام المشغلات أو معدات العمليات المجاورة.

ليست الفائدة ببساطة أن «الأصغر أفضل». فالميزة الحقيقية هي حرية إعادة توزيع المساحة. قد تتيح بضعة ملليمترات موفرة في الجانب الخارجي من مجموعة التروس مساحة لمحمل أكبر، أو ختم أكثر موثوقية، أو ضلع غلاف أكثر صلابة — وهي تغييرات قد تكون أكثر أهمية لعمر الخدمة من قطر الترس وحده.

2. تجميعات دفع تتطلب تعشيق تروس محميًا

في المعدات المعرضة للغبار أو الاهتزاز أو التزييت بالرذاذ أو الصدمات الخارجية العرضية، قد يكون وضع الأسنان العاملة ضمن بنية أكثر إحكامًا مفيدًا. يظل الغلاف مسؤولًا بصورة أساسية عن الحماية، لكن ترتيب التروس الأقل تعرضًا يمكن أن يدعم تخطيطًا داخليًا أنظف. وتعد المعدات المساعدة البحرية وبعض الآليات الوعرية أو الصناعية أمثلة يُنظر فيها غالبًا إلى حيز التركيب والحماية البيئية معًا.

بالنسبة إلى هذه التطبيقات، ينبغي لقادة المشاريع النظر إلى ما هو أبعد من الترس ذاته. ينبغي السؤال عن كيفية وصول مادة التشحيم إلى منطقة التعشيق عند السرعات المنخفضة والعالية، وما إذا كان الزيت يمكنه الخروج من منطقة تلامس الأسنان، وكيف سيُفحص التجميع بعد التشغيل لفترة طويلة. يمكن أن يفقد التصميم المدمج المغلق الذي لا يحتوي على مسار تزييت عملي ميزته الأولية في حيز التركيب بسرعة.

3. وحدات نقل حركة متخصصة بأجزاء هيكلية مدمجة

لا تُبنى بعض أنظمة الدفع الزاوية من مجموعة أجزاء بسيطة ومستقلة. فقد يُدمج الترس مع شفة، أو محور، أو حامل، أو ميزة تثبيت، أو جسم غير منتظم الشكل. وهنا يصبح مسار التشكيل مهمًا استراتيجيًا. فبدلاً من تشغيل الجزء الكامل من خامة كبيرة الحجم، يمكن لقطعة مطروقة شبه نهائية أن تضع المادة أقرب إلى شكلها الوظيفي النهائي.

بالنسبة لأجسام المكونات المعقدة، يمكن أن توفر المطروقات ذات الأشكال الخاصة نقطة انطلاق مفيدة لتقييم كيفية الجمع بين الهندسة الهيكلية وسماحية تشغيل مضبوطة في جزء مرتبط بالترس. والهدف ليس إلغاء التشغيل دون تمييز؛ إذ إن أسطح الأسنان الحرجة والثقوب والأسطح المرجعية لا تزال تتطلب دقة. وإنما الهدف هو تجنب هدر المواد ووقت التشغيل في أحجام يمكن تشكيلها بكفاءة أكبر.

4. المشاريع التي تحدد فيها سهولة الصيانة التخطيط

لا يعني التصميم المدمج بالضرورة صعوبة الوصول. ففي بعض التصميمات، يتيح تخطيط الترس المخروطي الداخلي سحب عمود الترس الصغير أو خرطوشة المحمل أو مجموعة الختم من أحد جانبي الغلاف، بينما يبقى عضو الترس الأكبر في الجسم الرئيسي. يمكن أن يبسط ذلك عمليات صيانة محددة، ولا سيما عندما تكون المعدات مركبة في خلية آلة ضيقة أو نظام على متن معدة.

تعتمد هذه الميزة على التصميم المقصود. يجب مراعاة ميزات التثبيت، وضبط التحميل المسبق، والتحقق من تلامس الأسنان، وخلوصات الاستخراج منذ البداية. فقد يصبح ترتيب التروس الذي يبدو أنيقًا في رسم مقطعي صعب الصيانة إذا كانت حلقة تثبيت أو كتف مخفي واحد يمنع التفكيك العملي.

الفحوصات الهندسية التي ينبغي إجراؤها قبل اعتماد التصميم نهائيًا

غالبًا ما تشجع جداول المشاريع الفرق على الانتقال بسرعة من المفهوم إلى الرسومات التفصيلية. وفي تطبيقات الترس المخروطي الداخلي، يمكن لمراجعة قصيرة للتصميم من أجل التصنيع قبل إصدار العِدد أو المشتريات أن تمنع إعادة عمل مكلفة. وتكتسب الفحوصات التالية أهمية خاصة.

العزم ليس سوى نقطة البداية

يساعد العزم المقنن على تحديد حجم الأسنان ومتطلبات المواد، لكنه لا يروي القصة كاملة. ينبغي لمدير المشروع التأكد من أن فريق التصميم قد أخذ في الاعتبار عزم الذروة، وتكرار الانعكاس، وأحمال الصدمات، ودورة التشغيل والتوقف، وعواقب توقف الحمل المُدار. غالبًا ما تتعرض أنظمة الدفع المدمجة لأحمال عابرة عالية لأن النظام يمتلك قصورًا ذاتيًا قليلًا أو لأن الآلية المُدارة تغير اتجاهها بسرعة.

ينبغي تقييم قوة جذر السن وإجهاد التلامس السطحي وانحراف العمود أو الغلاف كنظام واحد. فقد يبدو زوج التروس مناسبًا عند تقييمه بصورة منفصلة، لكنه يفقد جودة التلامس بمجرد تمدد الغلاف تحت تأثير الحرارة أو انحراف مقاعد المحامل تحت الحمل.

نمط التلامس وحساسية التركيب

تكون تعشيقات التروس المخروطية شديدة الحساسية للموضع النسبي. يمكن أن تؤدي التغيرات الصغيرة في مسافة التركيب أو زاوية العمود أو خلوص المحمل أو صلابة الغلاف إلى انتقال نمط التلامس نحو حافة السن. وفي التكوين الداخلي، قد تكون إمكانية الوصول للفحص أقل سهولة، مما يجعل تحديد المراجع الصحيحة وسلسلة التفاوتات في مرحلة مبكرة أكثر أهمية.

حدد المراجع الوظيفية، وليس الأبعاد الفردية فقط. يحتاج المورد وفريق التجميع إلى فهم أي ثقب أو كتف أو وجه شفة أو مقعد محمل يتحكم في الموضع النهائي للترس. يمكن للرسم ذي التفاوتات الضيقة والمراجع الوظيفية غير الواضحة أن ينتج تجميعات غير متسقة.

يجب أن تتوافق المادة والمعالجة الحرارية مع مسار العملية

يتشكل أداء التروس بحسب نظافة المادة وتدفق الألياف واستجابة المعالجة الحرارية وطريقة التشطيب. بالنسبة إلى نواقل الحركة ذات الزاوية القائمة المحملة، يجب أن يتوافق توزيع الصلادة المطلوب ومتانة القلب مع دورة التشغيل المتوقعة. وفي الوقت نفسه، يجب أن يأخذ المسار المختار التشوه في الحسبان. قد يحتاج المكون الذي يصعب تثبيته بعد المعالجة الحرارية إلى سماحية مادة إضافية أو استراتيجية تشطيب مختلفة.

يمكن أن يكون الطرق الدقيق مفيدًا بوجه خاص عندما تكون هندسة القطعة الخام معقدة ويهم استغلال المواد. تطور Liaocheng Jiucheng Auto Parts Co., Ltd. مكونات مرتبطة بالتروس مطروقة ومشغلة لتطبيقات السيارات وعلب تروس طاقة الرياح والتطبيقات الميكانيكية والبحرية. وتكون قدراتها في الطرق الدقيق والتشغيل ذات صلة عندما يحتاج المشروع إلى شكل قطعة خام مضبوط قبل قطع التروس وتشطيبها وفحصها النهائي. وبالنسبة لمدير المشروع، تكمن القيمة العملية في إشراك فريق التصنيع مبكرًا بما يكفي لمناقشة زاوية السحب وأنصاف أقطار التدوير وسماحية التشغيل ومواضع المراجع واتجاه تدفق الحبيبات.

فكّر في نظام المحامل والأختام بالكامل

لا يعمل الترس المخروطي الداخلي بمفرده. يجب أن تمتص المحامل المناسبة الدفع المحوري الناتج عن التعشيق، ويؤثر ترتيب المحامل في صلابة العمود واستقرار الخلوص بين الأسنان. يجب أن يلائم اختيار الختم سرعة الدوران ونوع مادة التشحيم وتغير الضغط وحركة العمود. وفي الأغلفة المدمجة، تتنافس هذه المكونات على المساحة نفسها.

من الأخطاء الشائعة تحسين حيز الترس أولاً واعتبار المحامل مهمة تعبئة لاحقة. في الواقع، قد تسمح هندسة ترس مختلفة قليلًا بمسافة ارتكاز أكثر استقرارًا للمحامل، ويمكن أن يحسن هذا التغيير تلامس الأسنان والضوضاء والمتانة في آن واحد.

خيارات التصنيع التي تغير الجدوى الاقتصادية

عند مراجعة ميزانيات المشاريع، غالبًا ما ينصب التركيز على سعر الوحدة النهائية. وهذا مفهوم، لكن مسار الإنتاج يستحق اهتمامًا مماثلًا. يمكن أن تكون القطعة الخام التي تتطلب تشغيلًا مكثفًا مناسبة للنماذج الأولية أو المعدات المتخصصة منخفضة الحجم. ومع زيادة الكميات، تصبح تكلفة إزالة المواد ومعالجة الرايش وزمن الدورة وتآكل الأدوات أكثر وضوحًا.

يمكن للطرق الدقيق شبه النهائي تقليل كمية المادة التي يجب إزالتها قبل التشغيل النهائي. وقد يدعم أيضًا استخدامًا أفضل للمواد مقارنة بالمسارات التقليدية، وخاصة للأجزاء ذات المحاور أو الشفاه أو المقاطع العرضية غير المنتظمة أو الأشكال الهيكلية المدمجة. تكون الجدوى الاقتصادية أقوى عندما تكون الهندسة مستقرة، ويبرر الطلب السنوي النظر في العِدد، ويكون التصميم النهائي قد خضع لمراجعة قابلية الطرق بدلاً من نسخه مباشرة من مفهوم جزء مشغّل من كتلة صلبة.

ومع ذلك، لا يمثل الطرق الإجابة التلقائية لكل متطلب. فقد تفضل إمكانية الوصول إلى الأسنان الداخلية، أو أشكال الأسنان المتخصصة للغاية، أو كميات الإنتاج المنخفضة، أو التغييرات الهندسية المتكررة استراتيجيات بديلة للقطع الخام. والسؤال الصحيح ليس «هل يمكن طرق هذا؟» بل «أي مسار تصنيع يوفر الجودة المطلوبة ومرونة الجدول الزمني والتكلفة الإجمالية لهذا البرنامج؟»

موجز مواصفات عملي لمديري المشاريع

عند طلب مراجعة جدوى أو عرض سعر من مورد لترس مخروطي داخلي، قدم أكثر من وحدة اسمية وقطر خارجي. تتضمن الحزمة المفيدة نسبة النقل، وزاوية العمود، وطيف العزم المتوقع، ونطاق السرعة، والخلوص المستهدف بين الأسنان، ودورة التشغيل، وطريقة التزييت، ودرجة حرارة التشغيل، وتوقعات الضوضاء، وتفضيل المادة، ومتطلبات المعالجة الحرارية، والحيز المتاح.

ينبغي أن تحدد أيضًا الواجهات التي لا يمكن تغييرها: مواضع المحامل، وأوجه مراجع الغلاف، وأبعاد عمود التزاوج، وشفاه التثبيت، واتجاه التجميع. وإذا كان الترس جزءًا من مخفض سرعة أكبر، فشارك تخطيطًا مقطعيًا بدلاً من تقديم رسم المكون المعزول فقط. يتيح هذا السياق للمورد تحديد التصادمات وقيود العِدد وقيود الفحص قبل أن تصبح مشكلات في الجدول الزمني.

بالنسبة للبرامج ذات العواقب العالية، اتفق أيضًا على مسار التحقق. قد يشمل ذلك الفحص البُعدي، والتحقق من شكل الأسنان، وقياس الخروج الشعاعي، وفحوصات الصلادة، والمراجعة المعدنية عند الاقتضاء، وتقييم نمط التلامس أثناء التجميع. تختلف الخطة الدقيقة حسب التطبيق، لكن ينبغي ألا تُترك طريقة القبول إلى حين وصول دفعة الإنتاج الأولى.

اختصارات شائعة تخلق مشكلات لاحقًا

• افتراض أن الحيز المدمج يخفض التكلفة تلقائيًا. قد يزيد التغليف الأصغر من تعقيد العِدد أو صعوبة التشغيل أو حساسية التجميع.
• نسخ تفاوتات الترس المخروطي الخارجي إلى تكوين داخلي. قد تختلف المراجع الوظيفية وقيود الوصول ونهج الفحص.
• تجاهل الحركة الناتجة عن المعالجة الحرارية. قد يفشل جزء مشغّل جيدًا قبل المعالجة الحرارية في تلبية متطلبات التلامس النهائية إذا لم يُخطط للتشوه.
• فصل تصميم التروس عن تصميم الغلاف. تؤثر صلابة الغلاف ودقة مقاعد المحامل مباشرة في سلوك التعشيق.
• طلب عرض سعر دون ملف دورة التشغيل. يمكن للمورد تسعير جزء، لكنه لا يستطيع تقييم المخاطر المرتبطة بالحمل بمسؤولية اعتمادًا على الأبعاد وحدها.

جعل ناقل الحركة بزاوية قائمة يعمل كنظام

نادرًا ما يكون أفضل حل للترس المخروطي الداخلي هو الحل ذو الهندسة الأكثر غرابة. بل هو الحل الذي يلائم المساحة المتاحة للمعدة، وينقل الحمل الفعلي بشكل موثوق، ويمكن تصنيعه بتباين مضبوط، ويظل عمليًا في التجميع والصيانة. وبالنسبة لمديري المشاريع، يعني ذلك جمع هندسة التروس واستراتيجية الطرق وقدرات التشغيل وتخطيط الجودة وتصميم الغلاف في المناقشة نفسها.

عندما تُتخذ هذه القرارات مبكرًا، يمكن أن يصبح الترس المخروطي الداخلي أداة معمارية مفيدة لنواقل الحركة المدمجة ذات الزاوية القائمة بدلاً من أن يكون تعقيدًا في مرحلة متأخرة. والنتيجة هي مسار أكثر تعمدًا من تخطيط المفهوم إلى ناقل حركة جاهز للإنتاج — مسار تدعم فيه قابلية التصنيع كفاءة المساحة، ولا تُكتسب كفاءة المساحة على حسابها.
