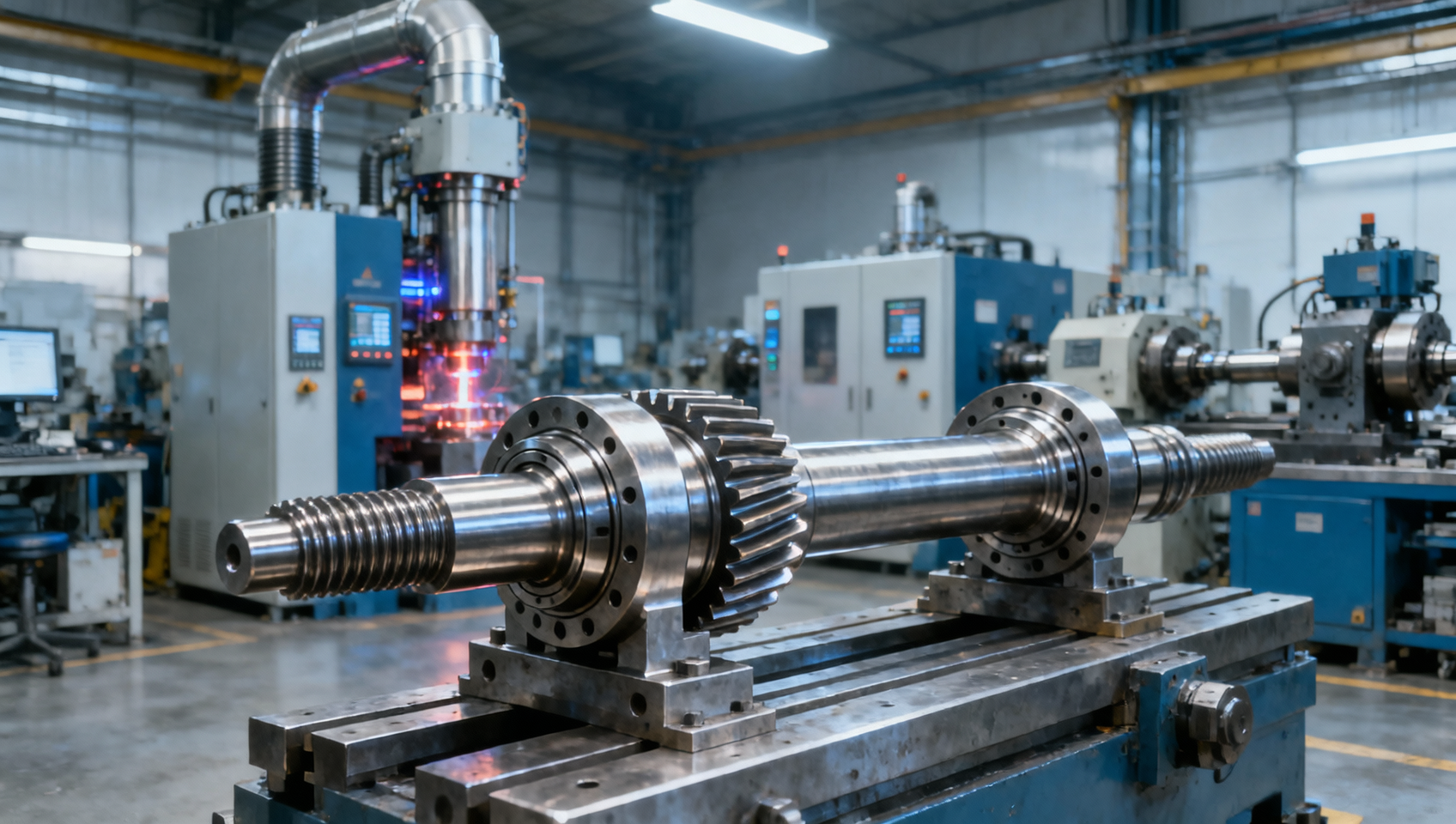

لماذا تقاوم الأعمدة الفولاذية المطروقة للخدمة الشاقة الكلال في أنظمة الدفع عالية الصدمات

تم تصميم الأعمدة الفولاذية المطروقة للخدمة الشاقة لتحمل أحمال الصدمات المتكررة وارتفاعات عزم الدوران ودورات التشغيل الشاقة في أنظمة الدفع عالية الصدمات. بالنسبة للمقيّمين الفنيين، تعتمد مقاومة الكلال على أكثر من مجرد قوة المادة الاسمية. إذ تتأثر بتدفق الحبيبات والنظافة الداخلية ومقدار التخفيض بالطرق واتساق المعالجة الحرارية وجودة التشغيل الآلي وطريقة تفاعل العمود مع التروس والتخديدات والمحامل والوصلات.

ويكتسب هذا التمييز أهمية لأن معظم أعطال أعمدة الدفع لا تبدأ بحمل زائد مفاجئ وكبير. بل تبدأ بتركيز إجهاد صغير أو عيب سطحي أو حالة بنيوية مجهرية غير ملائمة أو فقدان موضعي للإحكام. وتحت تأثير عزم الدوران والانحناء المتناوبين، يمكن أن يتطور موضع البدء الصغير هذا إلى شق كلالي. وفي أنظمة نقل الحركة للسيارات ومراحل علب تروس طاقة الرياح ومعدات الدفع البحرية والمخفضات الصناعية، قد تكون النتيجة توقفاً غير مخطط له أو تلفاً ثانوياً للتروس أو تحقيقاً معقداً لتحديد السبب الجذري.

لا يصبح العمود المطروق مقاوماً للكلال تلقائياً لمجرد أنه مطروق. وتتحقق الفائدة عندما يُتعامل مع اختيار المادة ومسار التشوه وتصميم القالب والمعالجة الحرارية والفحص النهائي باعتبارها نظام تصنيع واحداً خاضعاً للرقابة.

يبدأ الكلال حيث يكون العمود أكثر عرضة للخطر

في نظام الدفع عالي الصدمات، نادراً ما يكون التحميل سلساً. فقد يتعرض محور المركبة لتغيرات مفاجئة في الجر وتبديلات التروس. وتواجه علبة تروس توربينات الرياح عزماً متذبذباً وتغيرات في السرعة وأحداثاً عابرة. ويمكن لأعمدة الدفع البحرية أن تجمع بين الالتواء والانحناء والاهتزاز والمخاطر المرتبطة بالتآكل. وقد تتعرض الآلات الصناعية لعمليات بدء متكررة أو انعكاسات أو أحمال انحشار أو مقاومة عملية غير متساوية.

ليس مقطع العمود ذي أعلى إجهاد اسمي دائماً هو الموضع الذي يبدأ فيه الفشل. وتشمل مواقع البدء الشائعة جذور التخديدات ومجاري المفاتيح وأنصاف أقطار الأكتاف وانتقالات ثقوب الزيت ومقاعد المحامل ونهايات القلاوظ والمناطق المتأثرة بحروق التجليخ أو علامات التشغيل الآلي. وقد يفي العمود بالمتطلبات البعدية ومع ذلك ينطوي على خطر كلال إذا لم تُصمم هذه السمات الموضعية وتُشطب بصورة مناسبة.

لذلك ينبغي أن يفصل التقييم الفني بين ثلاثة أسئلة: ما طيف الأحمال الذي سيتعرض له الجزء؟ أين توجد مواضع تركيز الإجهاد المحلية؟ وما ضوابط التصنيع التي تمنع العيوب من أن تصبح بادئات للشقوق؟ إن مقاومة الشد لا تجيب إلا عن جزء من السؤال الأول، ولا تتنبأ بمفردها بعمر الخدمة تحت ملايين دورات التحميل.

كيف يحسن الطرق الأساس البنيوي لعمر الكلال

الميزة الأساسية للطرق هي التشوه اللدن المتحكم به. وأثناء عملية طرق مخططة بصورة سليمة، يُشكّل الهيكل الداخلي للفولاذ وفق هندسة العمود بدلاً من مجرد قطعه من مقطع أكبر. ويمكن أن يتبع تدفق المادة محيط الأكتاف والفلنجات والانتقالات الأخرى، مما يساعد على الحفاظ على الاستمرارية عبر المناطق التي كانت ستنقطع لولا ذلك بسبب التشغيل الآلي من قضيب خام.

ويكتسب تدفق الحبيبات الاتجاهي هذا أهمية خاصة حول الأقطار المتدرجة وميزات نقل عزم الدوران. وعندما يكون مسار التشوه مناسباً، يمكنه تقليل الانكشاف غير الملائم للشوائب الممدودة أو مناطق الانعزال عند الأسطح الحرجة. كما يدعم بنية أكثر دقة وتجانساً بعد الدورة الحرارية اللاحقة. ومع ذلك، تعتمد النتيجة الدقيقة أيضاً على نظافة الفولاذ ونسبة التخفيض وجودة البليت وممارسة التسخين وشكل القطعة المطروقة النهائية.

وبالمقارنة، فإن العمود الذي يُشغّل آلياً على نطاق واسع من قضيب مدرفل تُزال منه المادة لتكوين شكله. وقد يكون ذلك مناسباً لبعض التطبيقات، ولا سيما الأجزاء منخفضة الحجم أو خفيفة التحميل، لكن العملية لا تنشئ تدفق حبيبات خاصاً بالمكوّن. وبالنسبة لعمود محمل بشدة مع تغيرات كبيرة في القطر أو خدمة التواء شديدة، غالباً ما تكون القطعة الأولية المطروقة نقطة انطلاق أكثر قابلية للدفاع عنها.

كما يتيح الطرق إنتاج أشكال قريبة من الشكل النهائي. فعندما تُزال مادة أقل بعد الطرق، يقل خطر التشغيل الآلي العميق داخل طبقة مشغولة ملائمة أو كشف مناطق لم يكن مقصوداً أن تصبح أسطحاً وظيفية. ولا يلغي ذلك التشغيل الآلي النهائي؛ إذ إن ملاءمات المحامل الدقيقة ومقاعد التروس وملامح التخديدات ومتطلبات التراكز لا تزال تتطلبه. لكنه يغير التوازن بين التشكيل الكتلي والتشطيب الدقيق.

القوة مفيدة، لكن المتانة والنظافة تحددان أكثر مما تقر به مواصفات كثيرة

من الأخطاء الشائعة في المواصفات السعي إلى أعلى صلادة أو مقاومة شد يمكن تحقيقها من دون مراعاة نمط الفشل الكامل. يمكن للقوة العالية أن تحسن مقاومة التشوه المرن، وقد تدعم أداء كلال أعلى عندما يكون الفولاذ نظيفاً وتكون العملية مضبوطة. ومع ذلك، فإن الصلادة المفرطة أو ضعف التحكم في المراجعة الحرارية أو عدم كفاية المتانة قد يجعل العمود أقل تحملاً لأحمال الصدمات وعدم المحاذاة وتركيز الإجهاد الموضعي.

بالنسبة للتطبيقات المدفوعة بالصدمات، يشمل توازن الخصائص المفيد عادةً خصائص الشد وسلوك الخضوع ومتانة الصدم عند الاقتضاء ونطاق الصلادة والبنية المجهرية وحالة الشوائب غير المعدنية. كما تهم درجة حرارة الخدمة والبيئة المقصودتان. فقد يحتاج عمود مستخدم في ناقل حركة بحري إلى اعتبارات مختلفة للتآكل والحماية السطحية عن عمود يعمل داخل مخفض صناعي محكم الإغلاق.

لا تكفي تسمية درجة الفولاذ وحدها للموافقة. إذ يمكن لصهرتين موصوفتين بالدرجة الاسمية نفسها أن تختلفا في النظافة وسلوك الانعزال والمعالجة السابقة والاستجابة للمعالجة الحرارية. وعندما يستدعي التطبيق ذلك، ينبغي أن تحدد مواصفة الشراء معيار المادة المطلوب وحدود التركيب الكيميائي ومعايير قبول الخصائص الميكانيكية وأي متطلبات متفق عليها للفحص بالموجات فوق الصوتية أو تصنيف الشوائب أو الحفر الكلي. ويمكن لمعايير مثل ISO 683 ومواصفات مواد ASTM أن توفر إطاراً، لكن يجب تأكيد الإصدار المطبق وشروط القبول ضمن وثائق المشروع.

يجب أن تصل المعالجة الحرارية إلى كامل المقطع العرضي

يكتسب العمود المطروق جزءاً كبيراً من أدائه النهائي بعد الطرق. ويمكن اختيار التطبيع أو التقسية والمراجعة الحرارية أو التقسية بالحث أو الكربنة أو النترتة أو المعالجات الأخرى وفقاً للهندسة والاحتياجات الوظيفية. ولا يوجد مسار صحيح شامل للجميع. فقد يناسب عمود مقسى بالكامل تصميماً معيناً لنقل عزم الدوران، بينما قد يناسب تصميمًا آخر عمود ذو تخديدات أو أعناق مقساة ولب أكثر متانة.

يزداد التحدي الهندسي مع زيادة القطر. إذ تختلف معدلات التبريد في اللب عنها عند السطح، وقد تستجيب المقاطع المعقدة بشكل غير متساوٍ. وإذا لم تأخذ خطة المعالجة الحرارية في الحسبان حجم المقطع الفعال، فقد يُظهر العمود النهائي صلادة متغيرة أو بنية مجهرية غير متسقة عبر المواقع الحرجة. كما قد يصبح الإجهاد المتبقي مشكلة إذا لم تُضبط التقسية أو التقويم أو التجليخ النهائي جيداً.

ولهذا السبب، لا ينبغي اعتبار قراءات الصلادة طريقة التحقق الكاملة. فهي فحص مفيد للعملية، لكن ينبغي تفسيرها إلى جانب معلمات المعالجة الحرارية الموثقة وتتبع المواد والفحص المعدني عند الحاجة والاختبارات الميكانيكية الخاصة بالقطعة حيثما تنص المواصفة على ذلك. لا يمكن لقيمة صلادة عند سطح واحد يمكن الوصول إليه أن تثبت الحالة في لب العمود أو عند جذر تخديد محمل.

تكامل السطح هو غالباً حاجز الكلال النهائي

بمجرد دخول العمود إلى الخدمة، تبدأ شقوق الكلال عموماً عند السطح أو بالقرب منه. وهذا يجعل دقة التشغيل الآلي وتكامل السطح مهمين بقدر أهمية جودة المادة الكتلية. ويمكن لعلامات الخراطة والاهتزازات والضرر الناتج عن الأدوات وأنصاف أقطار الدمج الحادة والتجليخ غير السليم أن تزيد جميعها الإجهاد الموضعي. وتستحق حروق التجليخ اهتماماً خاصاً لأن الضرر الحراري قد يغير حالة السطح دون أن يكون واضحاً في الفحص البعدي العادي.

تكون المراجعة العملية خاصة بكل سمة. تحتاج أعناق المحامل إلى التشطيب والاستدارة والأسطوانية والتحكم في الملاءمة المطلوبة. وتحتاج التخديدات إلى دقة المقطع وهندسة جذر مضبوطة وحالة سطح مناسبة. ويجب تقييم انحراف مقعد الترس بالنسبة إلى نظام مراجع العمود، لا باعتباره رقماً معزولاً. وحيثما تُركب المكونات بالضغط أو بالتركيب الانكماشي، ينبغي النظر في التداخل وإجهادات التجميع معاً إلى جانب أحمال التشغيل.

ولهذا أيضاً يمكن للمورد الذي يدمج الطرق والتشغيل الآلي أن يوفر ميزة عملية مفيدة: إذ يمكن تخطيط المراجع الحرجة وبدل التشغيل الآلي وتشوه المعالجة الحرارية وتسلسل الفحص معاً. وتدير شركة لياوتشنغ جيوتشينغ لقطع غيار السيارات المحدودة، التي تأسست في عام 2015، ورشاً للطرق الدقيق والمعالجة الميكانيكية داخل موقع التصنيع التابع لها. ويشمل عملها أعمدة نقل الحركة وأعمدة التخديدات وتروس السيارات وأجزاء علب تروس طاقة الرياح وتروس المخفضات ومكونات التروس البحرية، حيث لا يمكن تجاهل العلاقة بين الهندسة المشكلة والوظيفة النهائية بعد التشغيل الآلي.

وينطبق منطق التخطيط نفسه على المكونات الدوارة ذات الصلة. وبالنسبة للتجميعات التي تتطلب قطعاً خاماً مشكلة أو عناصر دوارة شبيهة بالحلقات، يمكن النظر في المطروقات من نوع العجلة إلى جانب مطروقات الأعمدة، بحيث يُقيّم تدفق المادة ومراجع التشغيل الآلي ومتطلبات واجهة التزاوج كنظام بدلاً من بنود شراء منفصلة.

ما الذي يجب مراجعته قبل اعتماد مصدر للأعمدة المطروقة

بالنسبة للمقيّمين الفنيين، فإن المناقشة الأكثر فائدة مع المورد ليست: «هل يمكنكم تصنيع هذا العمود؟» فبإمكان أي ورشة قادرة تقريباً أن تجيب بنعم على رسم. والسؤال الأفضل هو ما إذا كانت خطة العملية تعالج عوامل الكلال الفعلية. وينبغي أن تغطي المراجعة الكاملة عادةً النقاط التالية:

• افتراضات عزم الدوران والانحناء وأحمال الصدمات والسرعة ودورة التشغيل للعمود، بما في ذلك أحداث الحمل الزائد المتوقعة.
• درجة الفولاذ ومصدر المادة وطريقة التتبع وأي متطلبات للنظافة أو الجودة الداخلية.
• مسار الطرق واتجاه تدفق الحبيبات المتوقع وتصميم الزائدة أو القالب وبدل التشغيل الآلي عند الانتقالات المحملة بشدة.
• مسار المعالجة الحرارية وأهداف الخصائص والتحكم في التشوه والمواقع المختارة لفحوص الصلادة أو الفحوص المعدنية.
• المراجع البعدية وحدود الانحراف وتفاوتات واجهة التخديدات أو التروس ومتطلبات تشطيب السطح وأنصاف الأقطار التي يجب عدم تغييرها.
• متطلبات الاختبارات غير الإتلافية ومرحلة الفحص ومعايير القبول وتنسيق التقارير.

ينبغي مواءمة الاختبارات غير الإتلافية مع المخاطر التي يُراد التحكم فيها. وقد يكون الفحص بالجسيمات المغناطيسية مفيداً لاكتشاف الانقطاعات السطحية أو القريبة من السطح في المواد المغناطيسية الحديدية. وقد يكون الفحص بالموجات فوق الصوتية ذا صلة بالانقطاعات الداخلية في المقاطع الأكبر، رهناً بالهندسة والحساسية المتفق عليها. ولا تحل أي من الطريقتين محل ممارسة طرق سليمة، ولا ينبغي تحديد أي منهما بصورة غامضة. يجب أن يوضح الرسم أو خطة الجودة المناطق ذات الصلة والطريقة ومستوى القبول وتوقيت الفحص.

تفاصيل التصميم التي تحافظ على قيمة الطرق

لا يمكن للطرق الجيد التعويض عن مواضع تركيز الإجهاد التصميمية التي يمكن تجنبها. وإذا سمحت المساحة، فإن أنصاف أقطار الأكتاف الكبيرة أفضل من تغيرات القطر المفاجئة. وينبغي التعامل مع جذور التخديدات باعتبارها سمات حرجة للكلال لا مجرد هندسة لنقل عزم الدوران. وتستحق مجاري المفاتيح فحصاً دقيقاً لأنها تقطع سطح العمود ويمكن أن تزيد الإجهاد الموضعي بشكل ملحوظ. وحيثما يكون اتصال بلا مفتاح أو تخديد ملتف أو واجهة تركيب انكماشي ممكناً، فقد يوفر موازنة مختلفة للكلال، لكن يجب تقييم الاختيار مقابل متطلبات التجميع وقابلية الخدمة وعزم الدوران.

كما تتطلب تقسية السطح قدراً من التحفظ. إذ يمكن للطبقة المقساة أن تحسن مقاومة التآكل عند الأعناق أو جوانب التخديدات، لكن يجب ألا يقع الانتقال بين المناطق المقساة وغير المقساة عند موضع ذروة الإجهاد من دون تحليل. وبالمثل، ينبغي مراعاة الحماية من التآكل وسمك الطلاء والتعامل بعد المعالجة عندما يعمل العمود في ظروف رطبة أو محملة بالأملاح أو عدوانية كيميائياً.

يمتد تركيز إنتاج لياوتشنغ جيوتشينغ ليشمل توريد معدات السيارات الأصلية وتصنيع علب تروس توربينات الرياح، إلى جانب أجزاء التروس الميكانيكية والبحرية. ويضم فريقها مهندسين وموظفين متخصصين للجودة، وهو أمر ذو صلة لأن الأعمدة الحساسة للكلال تحتاج إلى قرارات مشتركة بين الوظائف بدلاً من تسليم العمل بين عمليات غير مترابطة. كما تؤكد الشركة على الطرق الدقيق مع تقليل بدل الخراطة. وفي التصميمات المناسبة، يمكن لهذا النهج أن يقلل إزالة المواد الخام واستخدام الطاقة مع الحفاظ على انضباط الإنتاج اللازم للأسطح الوظيفية للأعمدة. ومع ذلك، ينبغي مراجعة فوائد العملية المعلنة مقابل الهندسة والمادة وخطة التحقق الخاصة بكل مشروع.

القرار الأكثر موثوقية هو القرار القائم على العملية

تقاوم الأعمدة الفولاذية المطروقة للخدمة الشاقة الكلال لأن الطرق يمكن أن يؤسس قاعدة بنيوية ملائمة: تدفق مستمر للمادة عبر المقاطع المتغيرة، وتشوه مضبوط، وشكل قريب من النهائي يقلل إزالة المواد غير الضرورية. لكن هذه القاعدة لا تؤدي وظيفتها إلا عندما تدعمها جودة فولاذ مناسبة ومعالجة حرارية واقعية وتشطيب دقيق ومعايير فحص مرتبطة بمسار الحمل الفعلي.

قبل اعتماد عمود للإنتاج، أكد حالات الأحمال الحرجة وحدد السمات الحساسة للكلال وعرّف متطلبات المادة والاختبار بوضوح واطلب مراجعة مسار الطرق إلى التشغيل الآلي المقترح. هذه المناقشة أكثر قيمة من مقارنة سعر الوحدة وحده. ففي أنظمة الدفع عالية الصدمات، غالباً ما يكون العمود الأكثر تكلفة هو ذلك الذي يبدو مقبولاً إلى أن تكشف أحمال الخدمة المتكررة الضعف المخفي في تاريخ عمليته.
