| عنصر | الوصف |
|---|
| اسم المنتج | مطروقات أسطوانية، مطروقات مستديرة، فراغات أعمدة، مطروقات قضبان، مطروقات أعمدة |

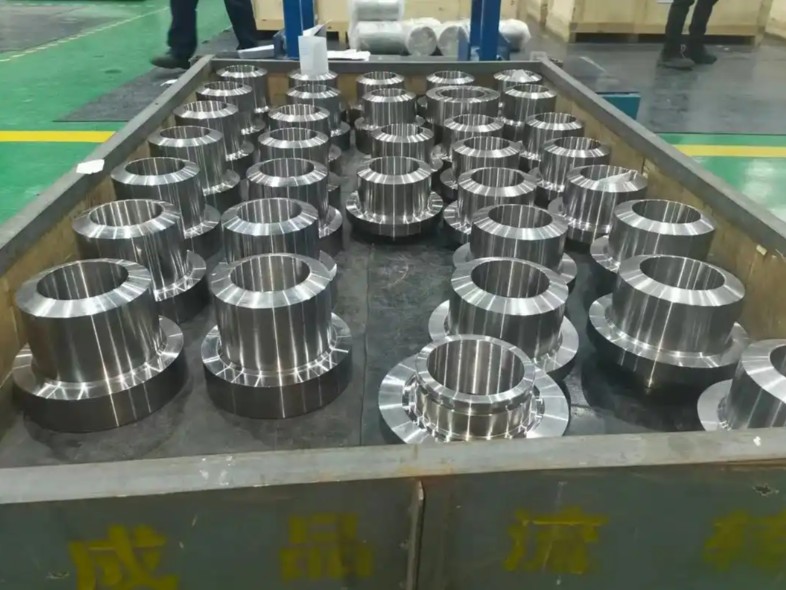

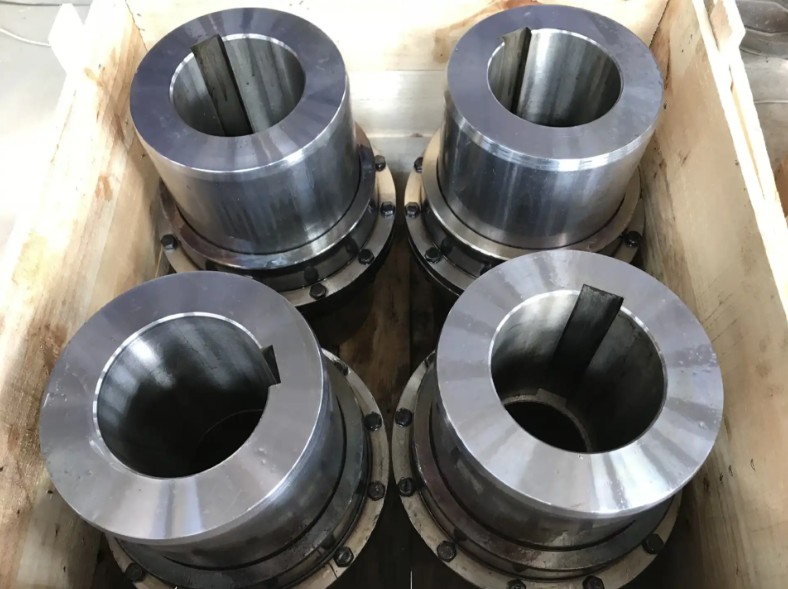

| نظرة عامة | المطروقات الأسطوانية هي منتجات مصمتة أو مجوفة ذات مقطع عرضي دائري أو قريب من الدائري، تُشكّل بعمليات الطرق بالقوالب المفتوحة أو الطرق بالقوالب المغلقة أو الدرفلة. يزيل الطرق عيوب الصب مثل المسامية والانكماش، مما يكوّن تدفقًا حبيبيًا محوريًا وخصائص ميكانيكية طولية فائقة. توفر هذه المطروقات قوة عالية، ومتانة جيدة، ومقاومة ممتازة للتعب، ومعدلات قبول عالية في الاختبارات بالموجات فوق الصوتية. وهي فراغات مثالية للأعمدة الدوارة، وقضبان المكابس، والغواطس، وقضبان الربط، والأسطوانات الهيدروليكية، والعديد من التطبيقات الأخرى. |
| المواد الشائعة | الفولاذ الكربوني: 20#، 35#، 45#، Q235، Q345 الفولاذ السبائكي: 40Cr، 42CrMo، 35CrMo، 40CrNiMo، 20CrMnTi الفولاذ المقاوم للصدأ: 304، 316، 410، 420، 431 فولاذ الأدوات / فولاذ القوالب: H13، Cr12MoV، 5CrMnMo مواد خاصة: 20Mn، GCr15 (فولاذ محامل)، 38CrMoAl (فولاذ للنتردة) |
| نطاق الوزن (لكل قطعة) | 0.5 kg – 3000 kg |
| نطاق القطر | 20 mm – 600 mm |
| نطاق الطول | 50 mm – 4000 mm (يمكن تحقيق أطوال أكبر بالطرق التدريجي) |
| نسبة الطول إلى القطر (L/D) | حتى 8:1 (الطرق بالقوالب المفتوحة) / أعلى بتصميم متدرج |
| أشكال المنتجات الرئيسية | مطروقات أسطوانية مصمتة، مطروقات أسطوانية مجوفة (أنبوب/جلبة)، فراغات أعمدة متدرجة، فراغات قضبان مكابس، غواطس هيدروليكية، قضبان ربط، مطروقات براغي، أعمدة، قضبان طويلة |
| عملية الطرق | الطرق بالقوالب المفتوحة (السحب) / الطرق بالقوالب المغلقة / الدرفلة بالإسفين المتقاطع / آلة الطرق الدقيق |
| العمليات اللاحقة (اختيارية) | تطبيع / تلدين / تقسية & مراجعة / كربنة & تقسية سطحية / نتردة / تقسية بالحث + خراطة أولية / خراطة نهائية / تجليخ / ثقب |
| التطبيقات النموذجية | قضبان مكابس الأسطوانات الهيدروليكية، أعمدة معدات البناء، أعمدة الدفة/الأعمدة الخلفية البحرية، أعمدة دوارات المحركات، أعمدة المرفق للضواغط، دبابيس معدات التعدين، أعمدة توجيه القوالب، أعمدة المكابس، أدوات حفر النفط، الأعمدة الرئيسية لتوربينات الرياح |
| المعايير المطبقة | GB/T 699، GB/T 3077، ASTM A105، ASTM A182، ASTM A668، DIN 17200، EN 10083، أو رسومات العميل |
| المزايا الرئيسية | 1. تدفق حبيبي محوري – خصائص ميكانيكية طولية تفوق بكثير المصبوبات أو القضبان المدرفلة على الساخن 2. بنية داخلية كثيفة – يفي اختبار الموجات فوق الصوتية بالمستوى 2 أو أعلى وفق GB/T 6402 (تُقبل متطلبات العميل) 3. خيارات متنوعة للمعالجة الحرارية – لتحقيق توليفات مختلفة من الصلادة والمتانة 4. جودة سطح جيدة – سماحية تشغيل صغيرة 5. قابل للتخصيص للمقاطع المتدرجة أو متغيرة المقطع 6. تتوفر مطروقات أسطوانية مجوفة – تخفيض الوزن مع الحفاظ على القوة 7. مواد قابلة للتتبع – تُوفر شهادات المواد وتقارير الاختبار |
المواد الشائعة والصلادة النموذجية بعد المعالجة الحرارية.
| المادة | النوع | المعالجة الحرارية | مقاومة الشد (MPa) | مقاومة الخضوع (MPa) | الصلادة (HB) | تطبيق نموذجي |
|---|
| 45# | الفولاذ الكربوني | تطبيع/Q&T | ≥600 | ≥355 | 170–230 | قضبان مكابس هيدروليكية قياسية، أعمدة آلات |
| 40Cr | فولاذ سبائكي | Q&T | ≥810 | ≥590 | 240–280 | أعمدة معدات البناء، فراغات أعمدة المرفق |
| 42CrMo | فولاذ سبائكي | Q&T | ≥900 | ≥650 | 260–320 | قضبان مكابس للخدمة الشاقة، أعمدة توربينات الرياح، أدوات نفطية |
| 35CrMo | فولاذ سبائكي | Q&T | ≥835 | ≥590 | 250–300 | غواطس أسطوانات هيدروليكية عالية الضغط، قضبان ربط |
| 40CrNiMo | فولاذ سبائكي | Q&T | ≥980 | ≥780 | 280–350 | أعمدة عالية القوة والمتانة، أعمدة تعدين |
| 20CrMnTi | فولاذ التقسية السطحية | الكربنة & التقسية | ≥1080 | ≥850 | 58–62 HRC (السطح) | أعمدة تروس، أعمدة نقل الحركة (مقاومة للتآكل) |
| 304 | الفولاذ المقاوم للصدأ | معالجة بالمحلول | ≥520 | ≥205 | ≤187 | قضبان مكابس مقاومة للتآكل، أعمدة آلات الأغذية |
| 316 | الفولاذ المقاوم للصدأ | معالجة بالمحلول | ≥520 | ≥205 | ≤187 | غواطس للبيئات البحرية، أعمدة كيميائية |
| 410 | الفولاذ المقاوم للصدأ | Q&T | ≥590 | ≥415 | 200–280 | أعمدة مضخات مقاومة للتآكل والاهتراء |
| 38CrMoAl | فولاذ النتردة | Q&T + نتردة | ≥800 | ≥600 | 250–300 (اللب) | مغازل وبراغي عالية الدقة وشديدة المقاومة للاهتراء |
| GCr15 | فولاذ المحامل | تقسية ومراجعة | ≥800 | ≥500 | 58–62 HRC | بكرات دقيقة، أعمدة توجيه |
