| عنصر | الوصف |
|---|

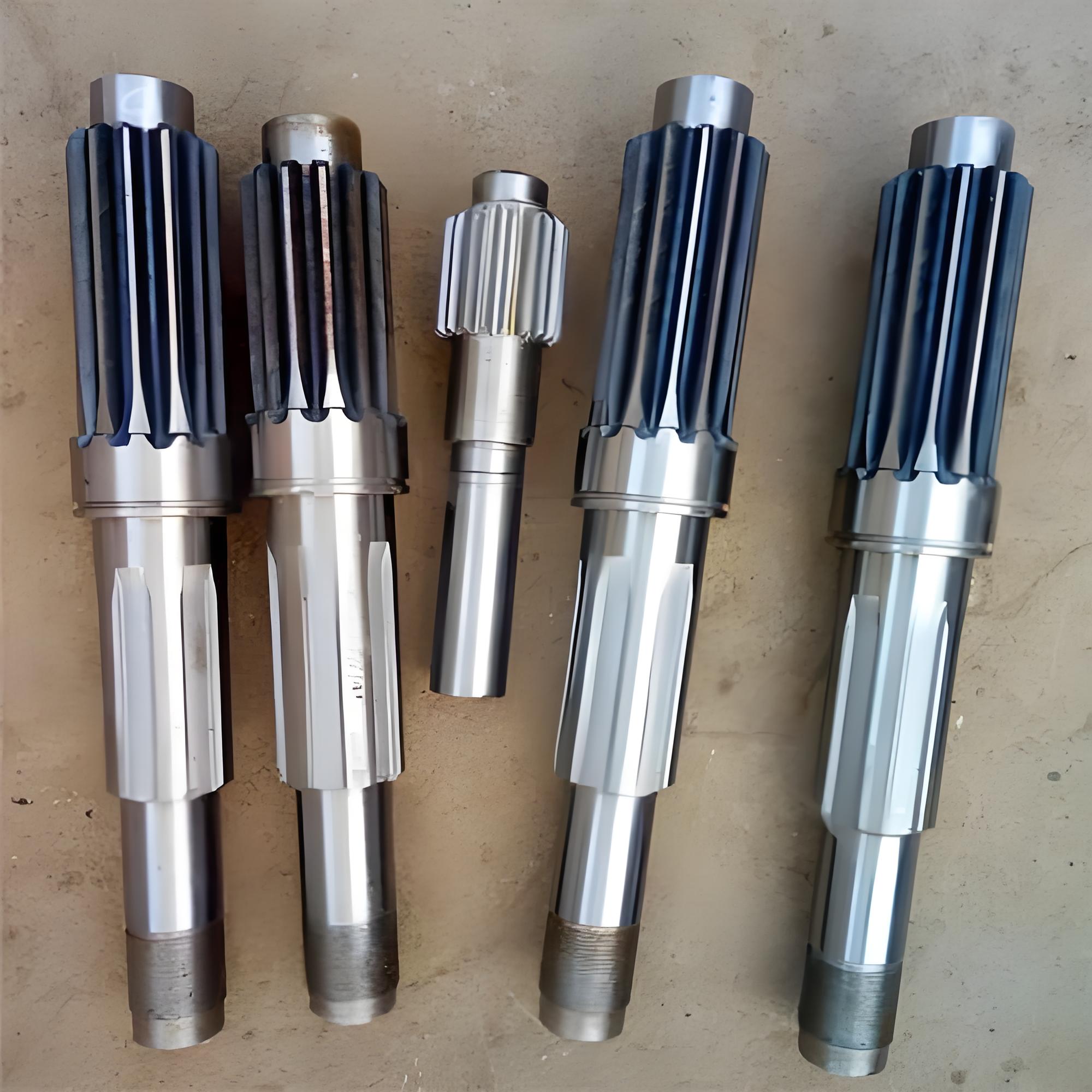

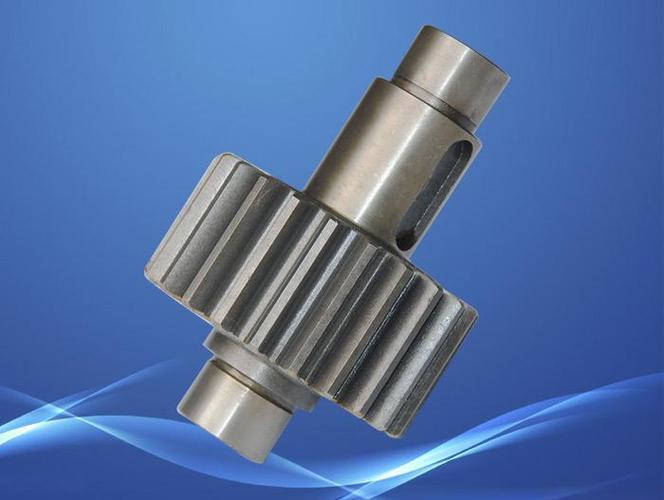

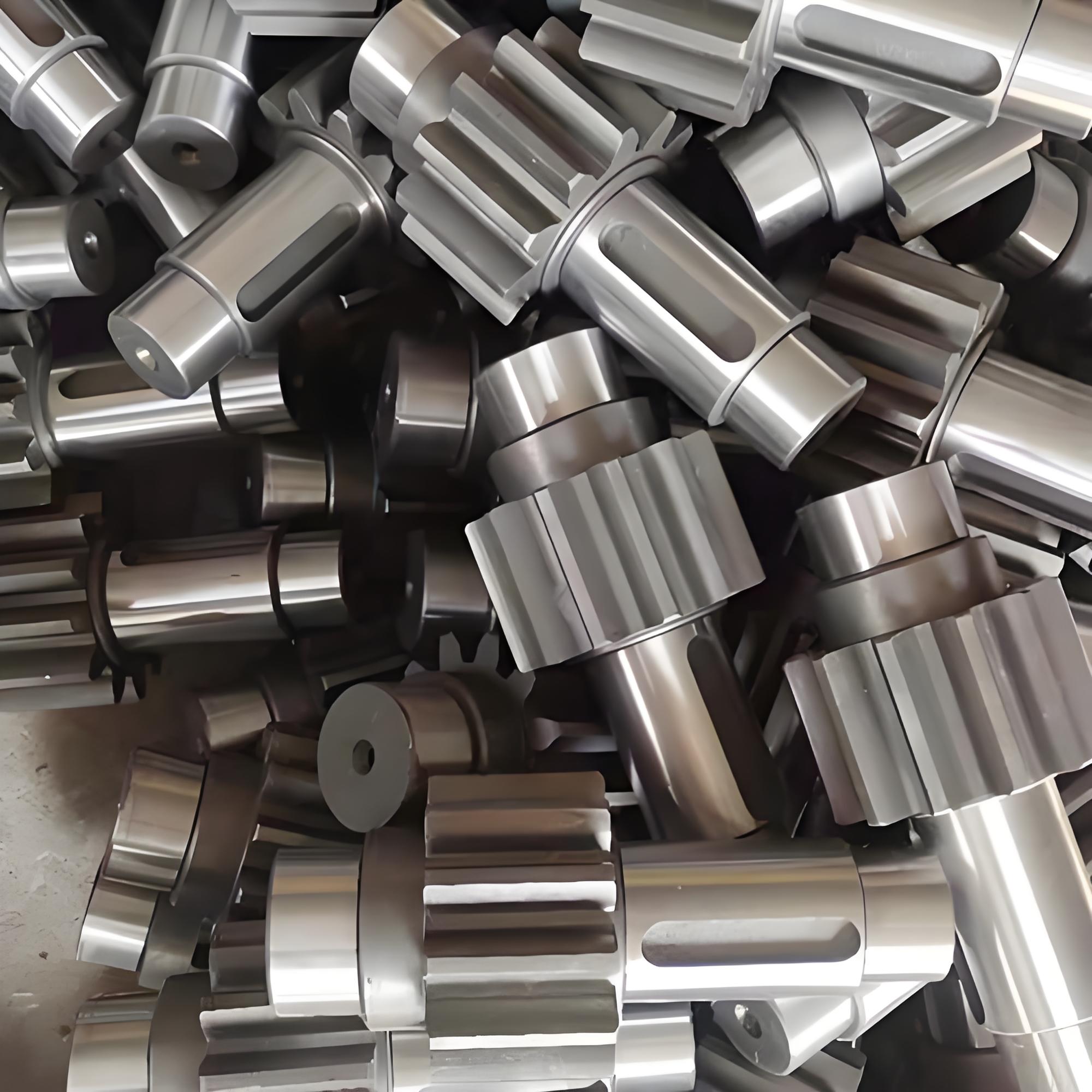

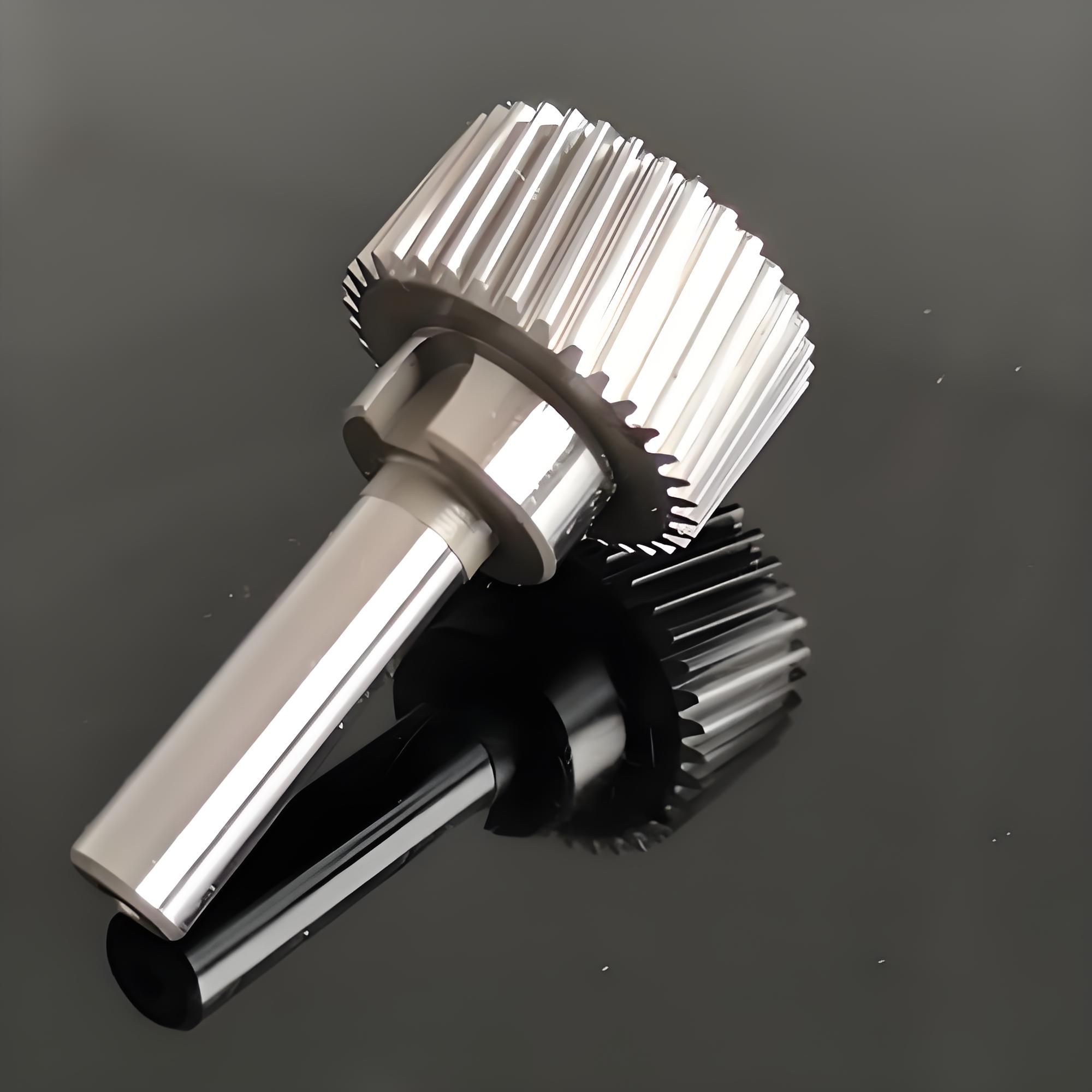

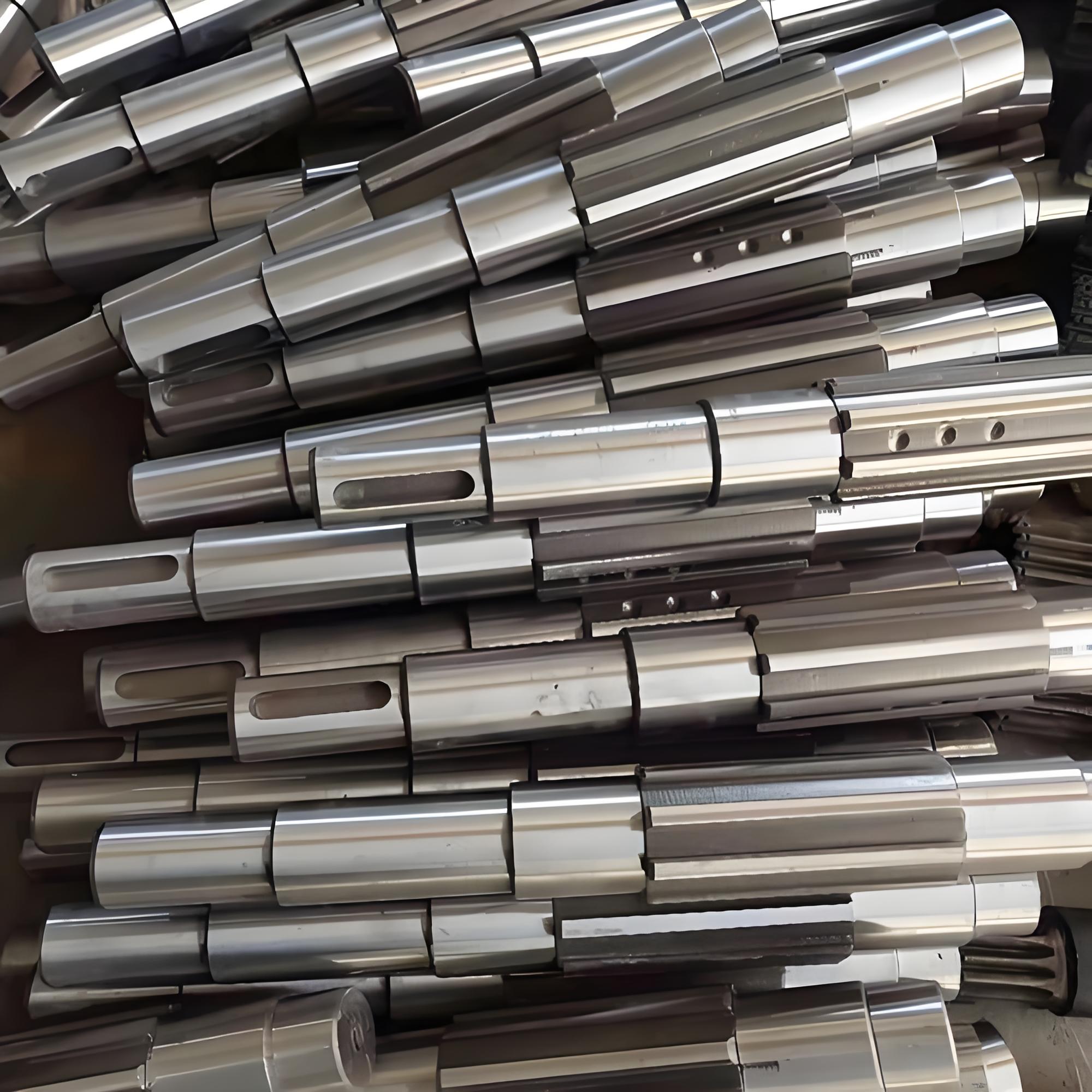

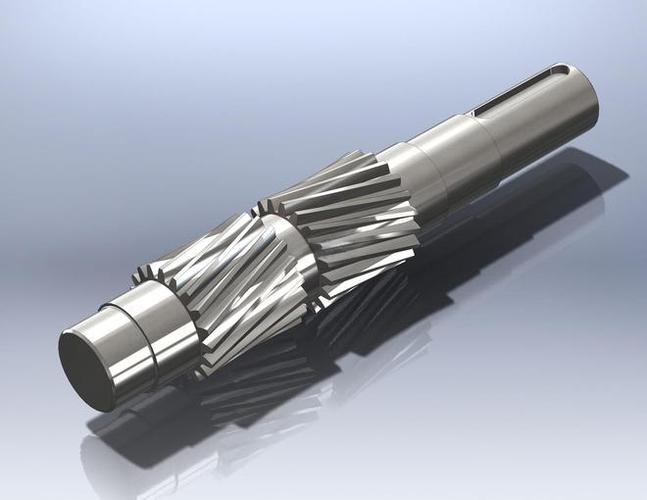

| اسم المنتج | مطروقات أعمدة التروس، فراغات أعمدة تروس ناقل الحركة، فراغات أعمدة التروس، مطروقات أعمدة بترس مدمج |
| نظرة عامة | تجمع أعمدة التروس بين ترس وعمود في مكوّن واحد لنقل الحركة، حيث تنقل العزم وتوفر تعشيق التروس في الوقت نفسه. ومن خلال الطرق المتكامل، يتوزع تدفق الحبيبات بشكل مستمر على طول عنق العمود وشكل الأسنان، مما يلغي مخاطر الفشل المرتبطة بالتجميعات الملحومة أو المركبة بالتداخل. توفر مطروقات أعمدة التروس مقاومة أعلى للالتواء والتعب وموثوقية أكبر. وهي مثالية لناقلات حركة السيارات، وأعمدة كامات المحركات، وعلب التحويل لمعدات البناء، والمخفضات الصناعية، وأنظمة تشغيل المضخات. |
| المواد الشائعة | الفولاذ الكربوني: 45#، 55# الفولاذ السبائكي: 40Cr، 42CrMo، 35CrMo فولاذ التقسية السطحية: 20CrMnTi، 20CrMo، 20CrMnMo فولاذ النترتة: 38CrMoAl الفولاذ المقاوم للصدأ: 304، 316، 410 (للأحمال الخفيفة أو البيئات الخاصة) |
| نطاق الوزن (لكل قطعة) | 1 kg – 150 kg |
| الطول الأقصى | 200 mm – 1500 mm |
| القطر الأقصى للعمود (قسم الترس) | 50 mm – 400 mm |
| نطاق معامل الترس | 2 – 16 (قابل للتخصيص) |

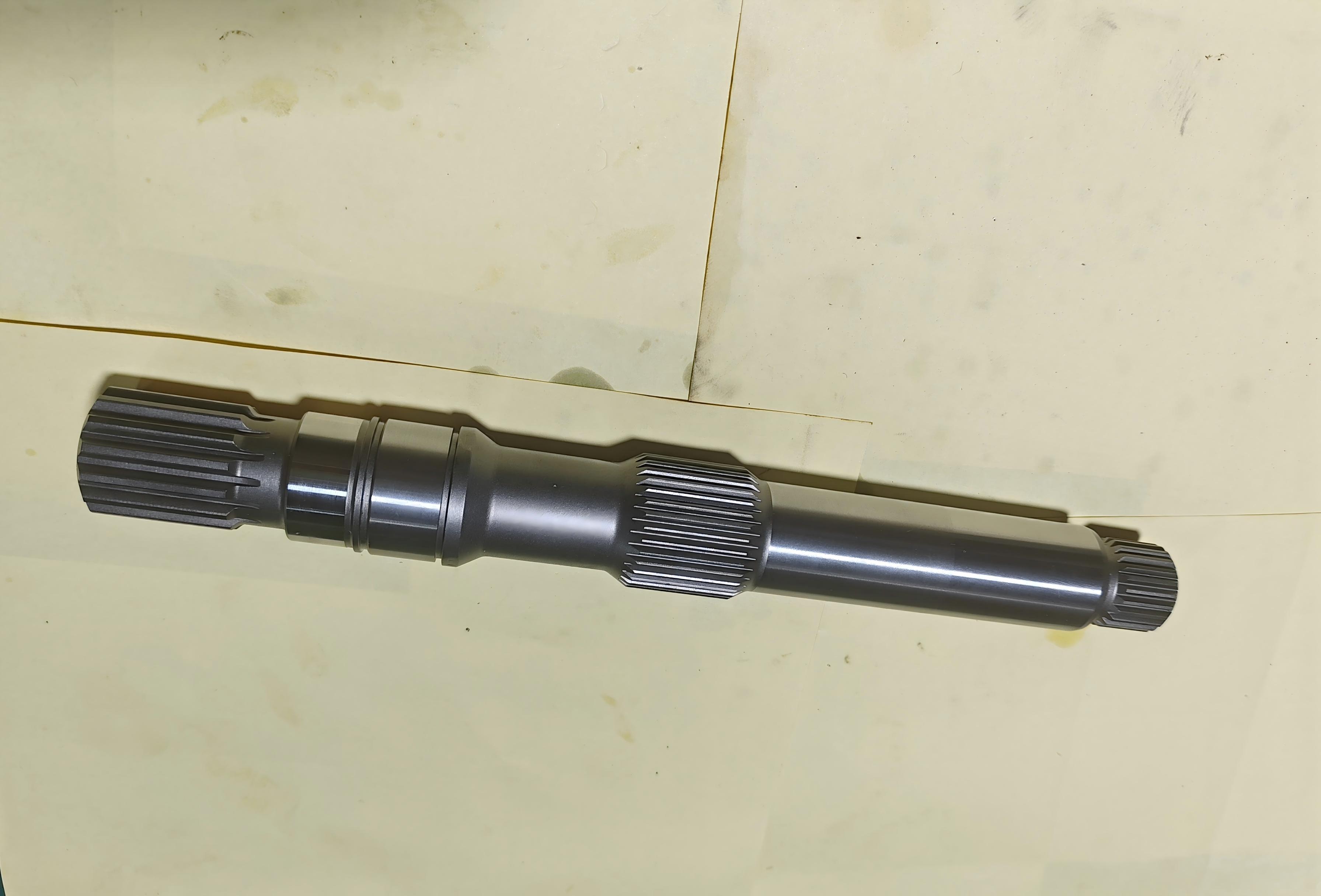

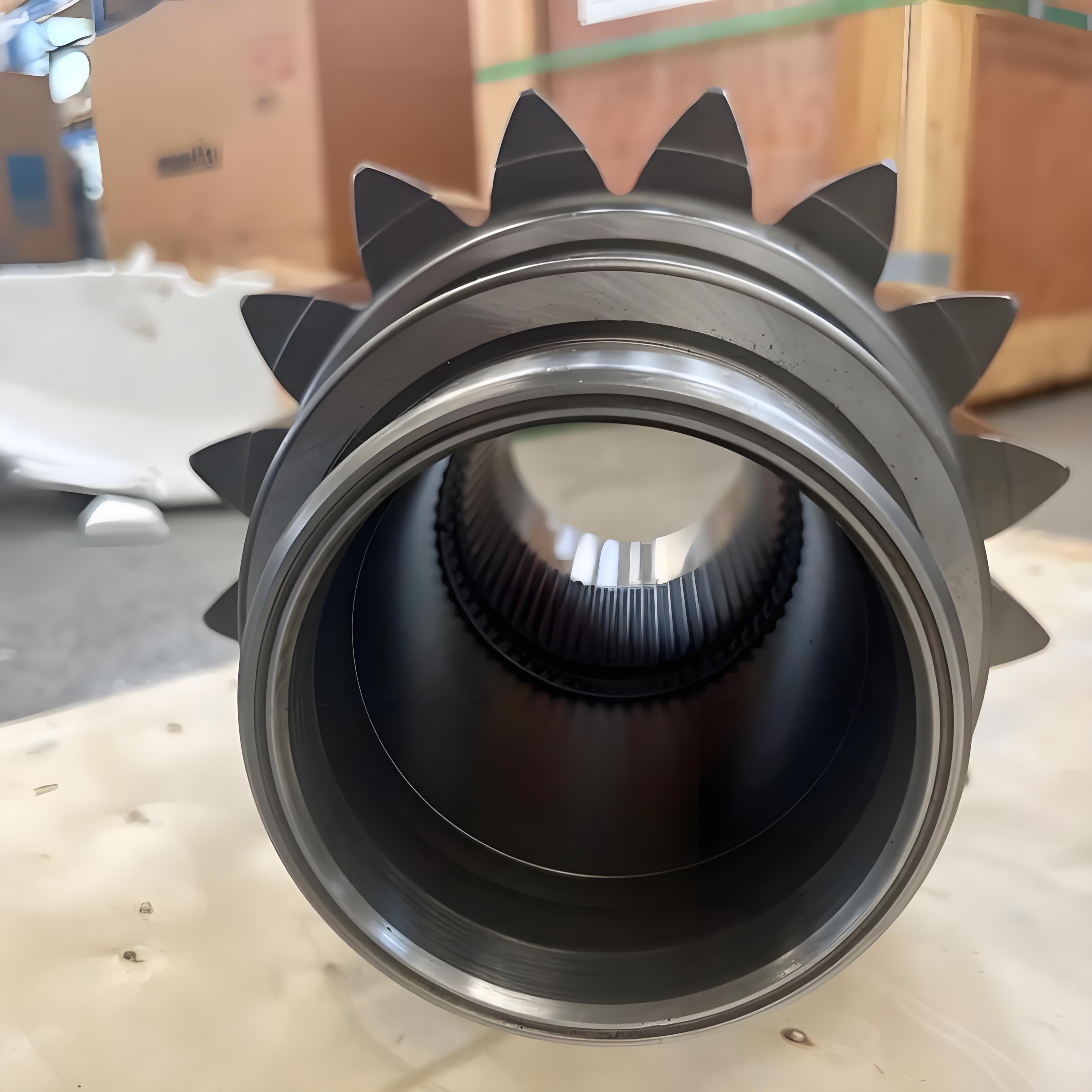

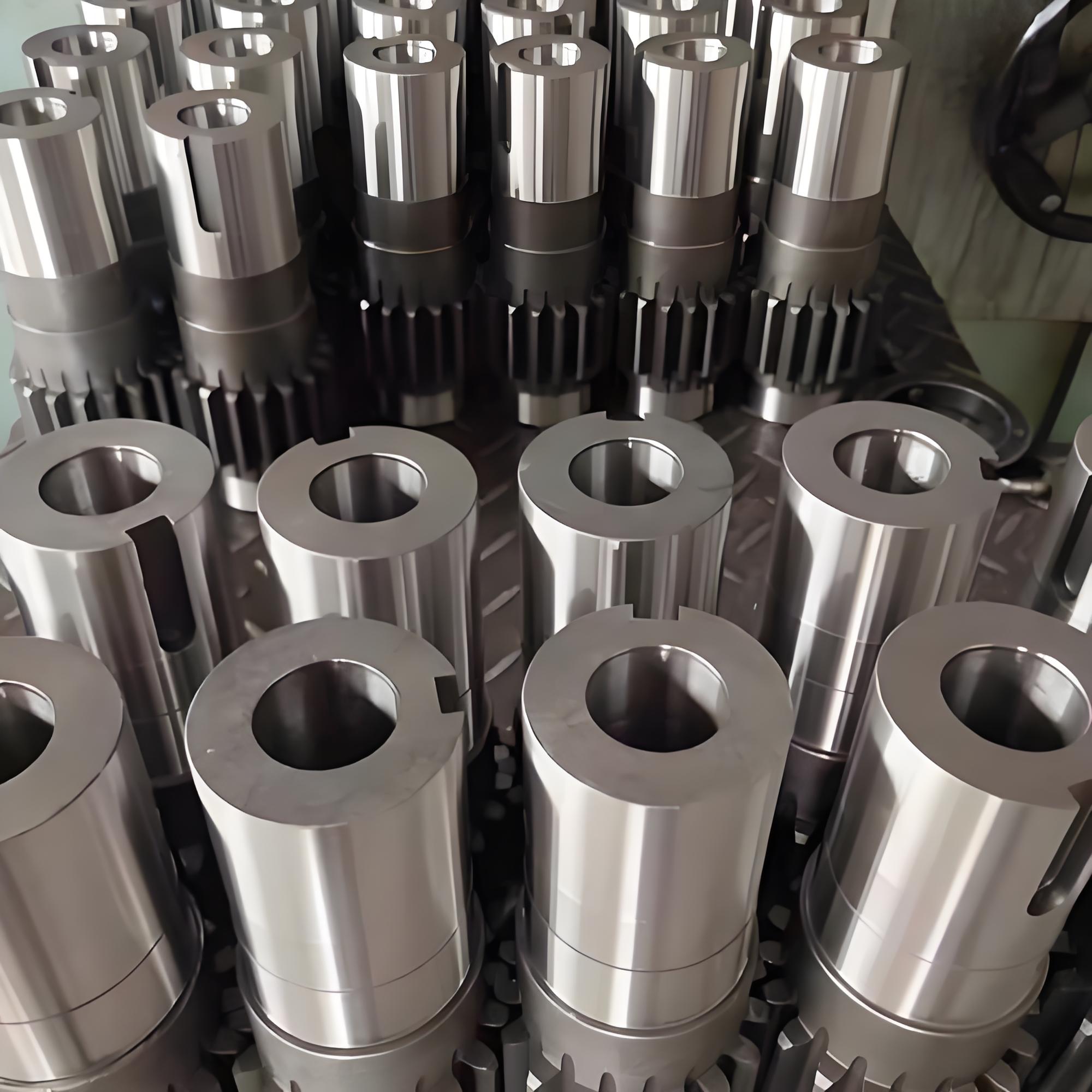

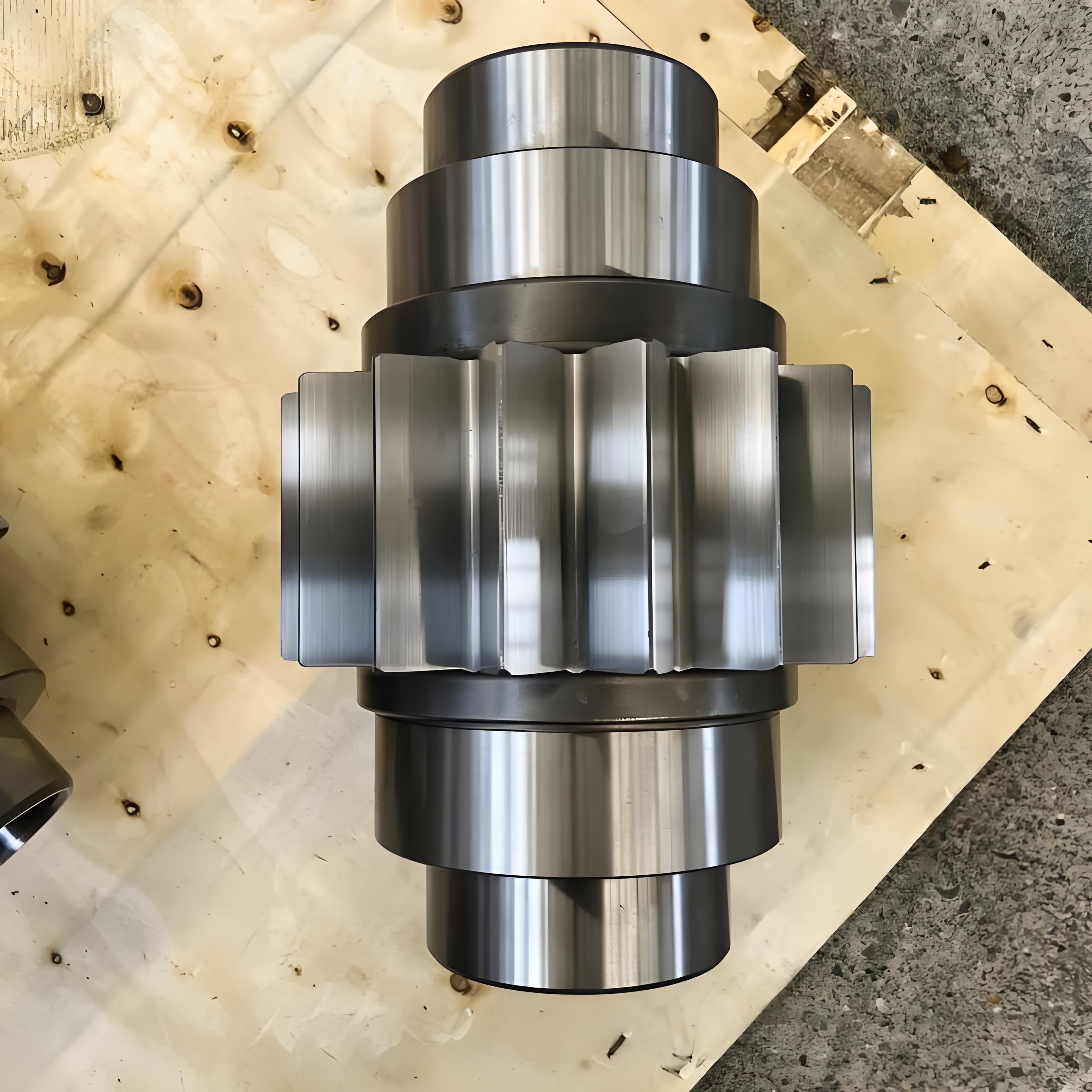

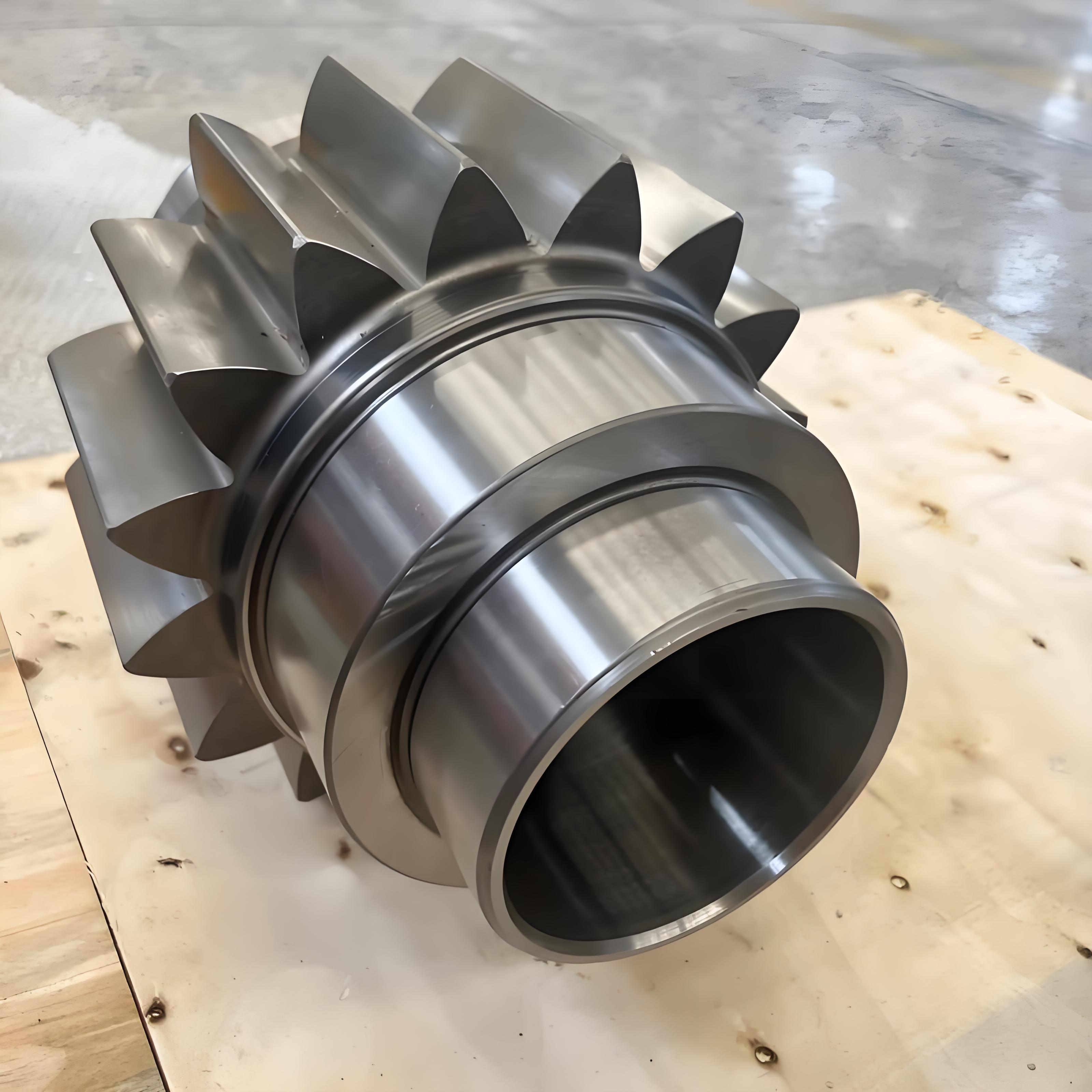

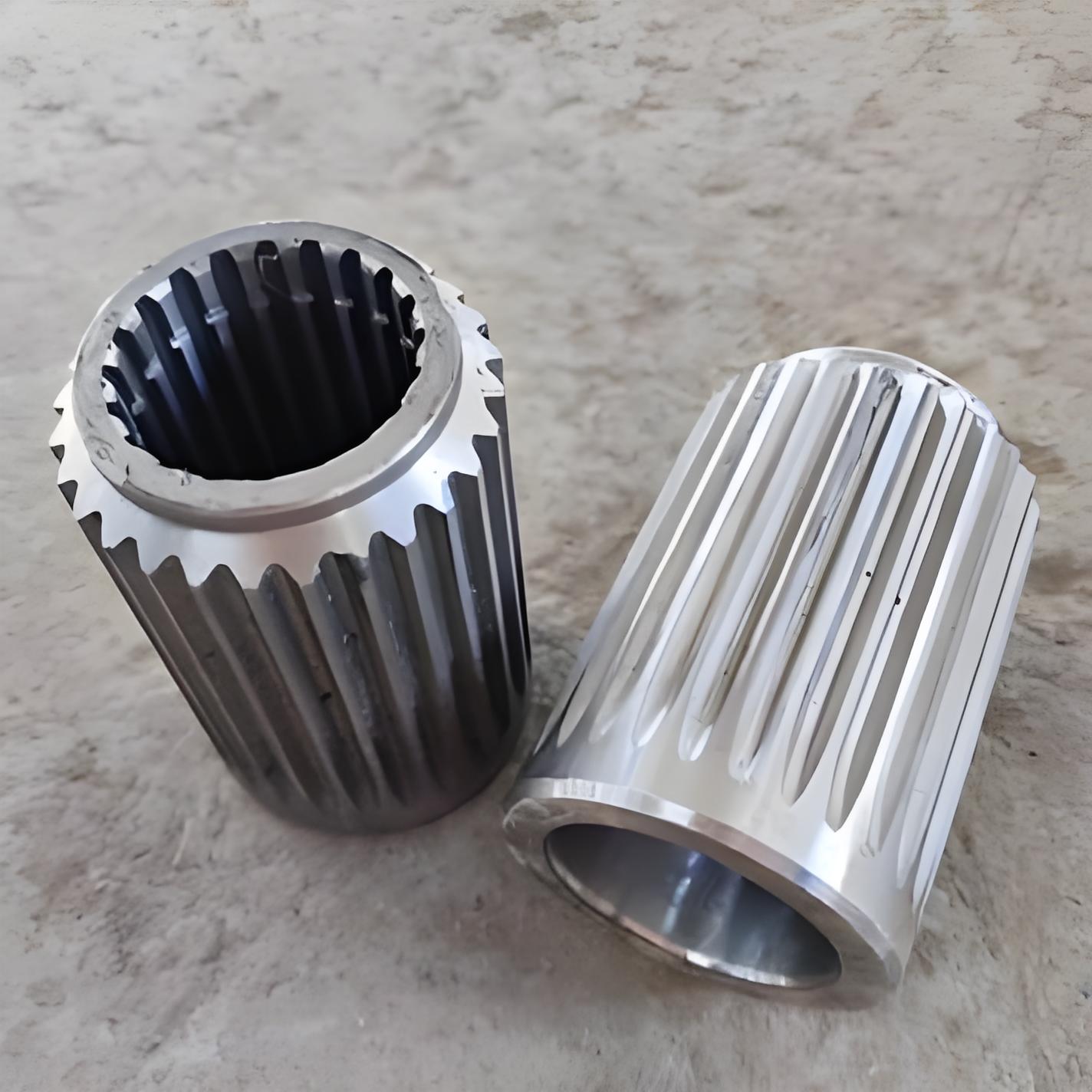

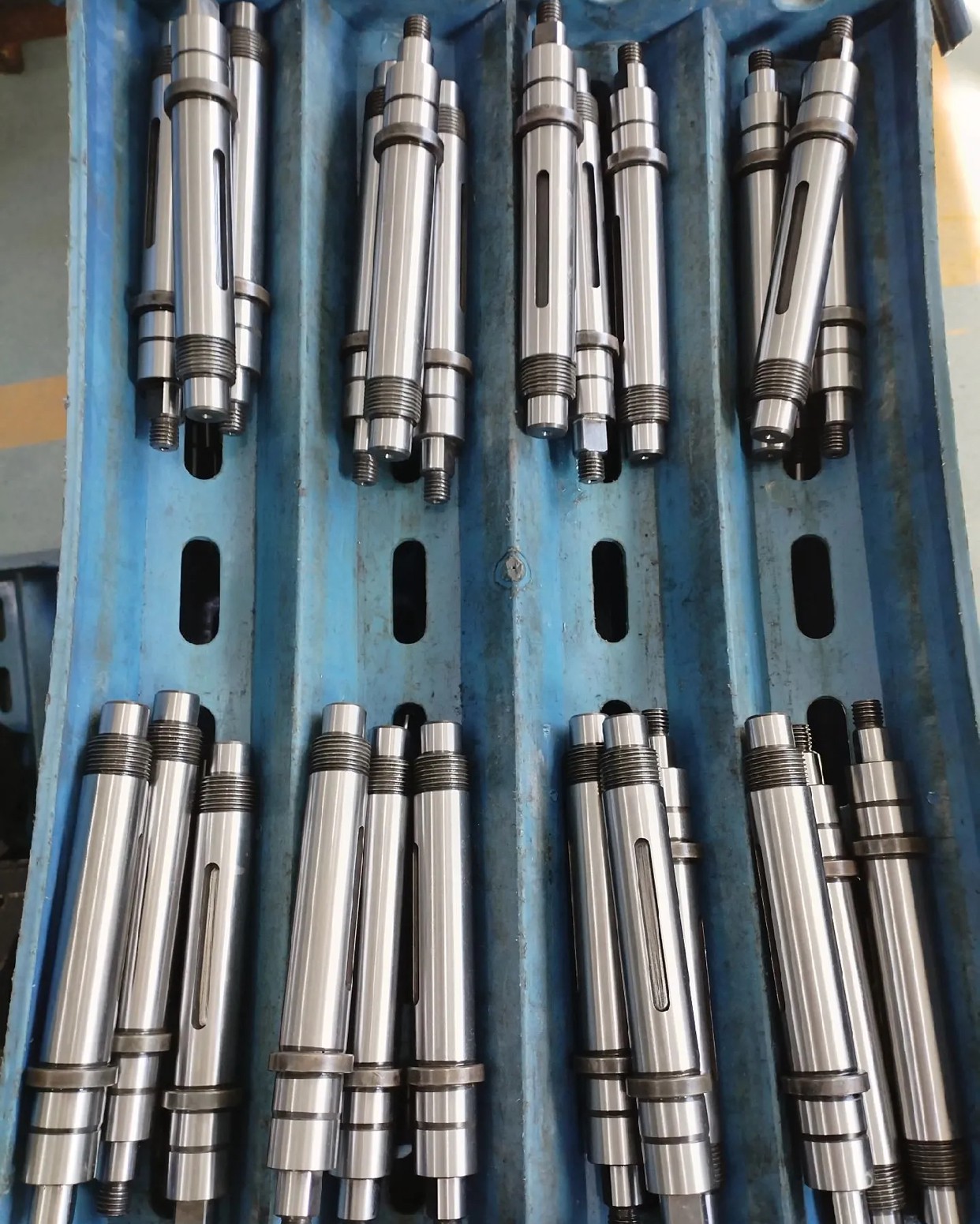

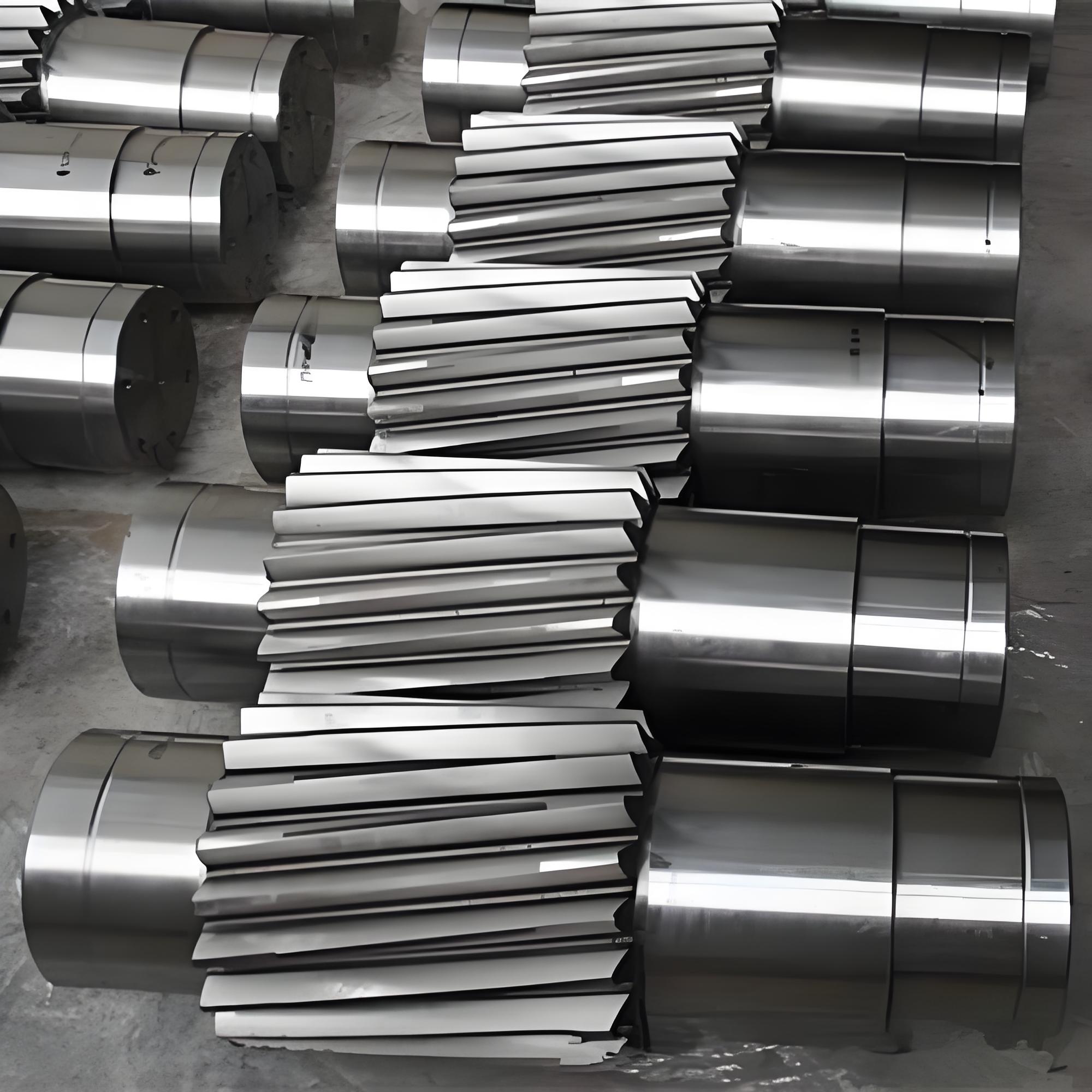

| أشكال المنتجات الرئيسية | مطروقات عمود الإدخال/الإخراج لناقل الحركة، فراغات عمود الكامات، عمود محرك بترس، عمود مضخة بترس، عمود ترس مسنن، عمود ترس كوكبي، عمود ترس لمخفض صناعي |
| عملية الطرق | الطرق بالقالب (مع قسم الترس) / الطرق الحر + الطرق بالقالب / الدرفلة بالإسفين المتقاطع + المعايرة الدقيقة |
| العمليات اللاحقة (اختيارية) | التطبيع / التقسية والمراجعة & التخمير / الكربنة & التقسية / النترتة / التقسية بالحث + الخراطة النهائية / تجليخ التروس / تجليخ المجاري المسننة |
| التطبيقات النموذجية | ناقلات حركة السيارات، ناقلات حركة الشاحنات الثقيلة، ناقلات حركة معدات البناء، علب التروس الزراعية، المخفضات الصناعية، أعمدة إدارة الانعراج/الميل لتوربينات الرياح، علب التروس البحرية، أعمدة إدارة الضواغط |
| المعايير المطبقة | GB/T 3077، ASTM A29، DIN 17200، JIS G4051، ISO 6336، أو رسومات العميل |
| المزايا الرئيسية | 1. الطرق المتكامل – الترس والعمود قطعة واحدة، دون نقاط ضعف ناتجة عن اللحام أو التجميع 2. تدفق حبيبات مستمر – لا انقطاع في خطوط التدفق عند جذر السن وكتف العمود، مع مقاومة ممتازة للالتواء والتعب 3. بنية داخلية كثيفة – تلبي متطلبات الاختبار بالموجات فوق الصوتية (GB/T 6402 أو EN 10228) 4. شكل قريب من الشكل النهائي – يقلل وقت التشغيل الميكانيكي وهدر المواد5. يمكن ترك سماحية لأسنان الترس – دقة عالية لعمليات التفريز بالهوب/التجليخ اللاحقة6. قابل للتخصيص لمختلف الأبعاد غير القياسية، وأشكال الأسنان، والمجاري المسننة، وأقسام الأعمدة |
المواد الشائعة والصلادة النموذجية بعد المعالجة الحرارية.
| المادة | المعالجة الحرارية | صلادة السطح | صلادة القلب | تطبيق نموذجي لعمود الترس |
|---|
| 45# | Q&T + التقسية بالحث | 45–52 HRC | 20–30 HRC | أعمدة نقل حركة خفيفة، أعمدة تروس زراعية |
| 40Cr | Q&T + التقسية بالحث | 48–55 HRC | 25–32 HRC | أعمدة نقل حركة للأحمال المتوسطة، أعمدة تروس مضخات الزيت |
| 42CrMo | Q&T + التقسية بالحث | 50–56 HRC | 28–35 HRC | أعمدة نقل حركة للشاحنات الثقيلة، أعمدة علبة التحويل |
| 35CrMo | Q&T + التقسية بالحث | 48–55 HRC | 26–34 HRC | أعمدة المخفضات الصناعية، أعمدة الضواغط |
| 20CrMnTi | الكربنة & التقسية | 58–62 HRC (طبقة 0.8–1.5mm) | 30–42 HRC | أعمدة الإدخال/الإخراج لناقل حركة السيارات |
| 20CrMo | الكربنة & التقسية | 58–62 HRC | 32–42 HRC | أعمدة نقل حركة للخدمة الشاقة، أعمدة تحويل الحركة |
| 38CrMoAl | النترتة | ≥850 HV (طبقة 0.3–0.6mm) | 25–35 HRC | أعمدة إدارة عالية الدقة، مغازل أدوات الماكينات |
| 20CrMnMo | الكربنة & التقسية | 58–62 HRC | 35–45 HRC | أعمدة إدارة لمعدات البناء الكبيرة، أعمدة علب التروس البحرية |
