| البند | الوصف |
|---|

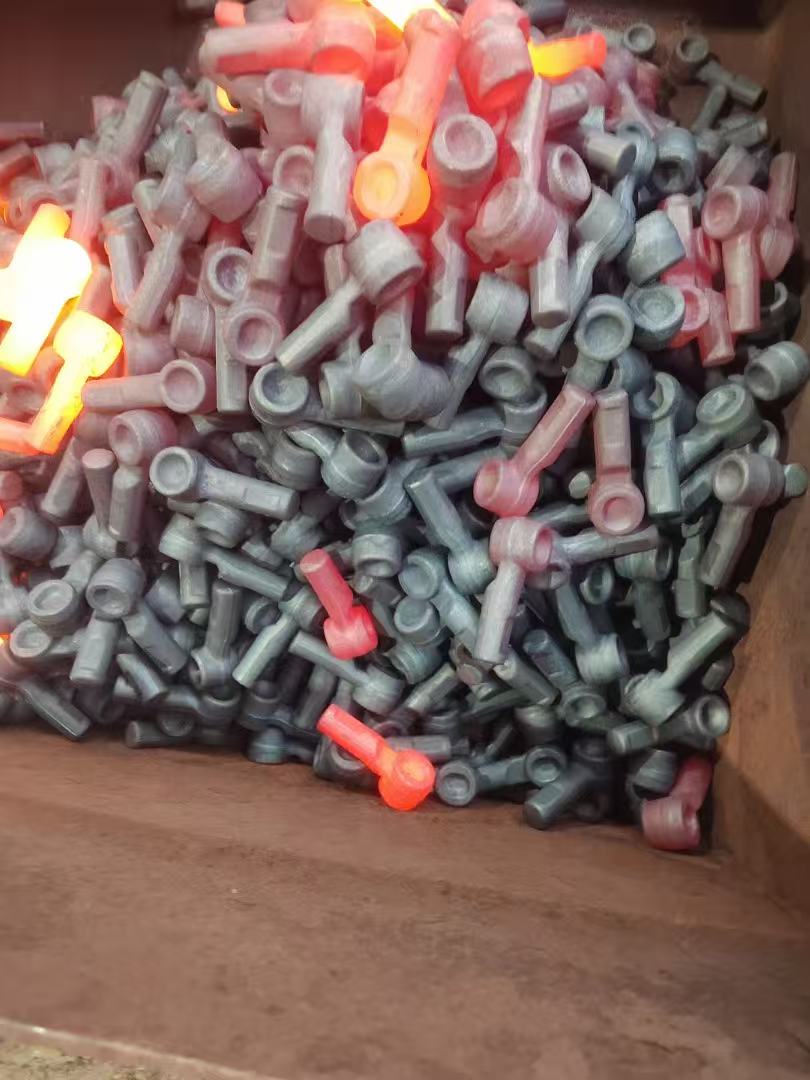

| اسم المنتج | مطروقات مخصصة الشكل، مطروقات غير قياسية، مطروقات ذات أشكال معقدة، مطروقات مصممة حسب الرسومات |
| نظرة عامة | تشير المطروقات مخصصة الشكل إلى أجزاء ذات هندسة غير قياسية (ليست أسطوانات أو حلقات أو كتل بسيطة) يتم تطويرها بالكامل وفقًا لرسومات العملاء أو عيناتهم. بفضل 20 عامًا من الخبرة في الحدادة، ومحاكاة CAE، وقدرات تصميم القوالب المرنة، نقوم بحدادة الأشكال المعقدة في عملية واحدة – مما يقلل عمليات التشغيل اللاحقة ويوفر تكاليف المواد & العمالة. سواء كانت متماثلة أو غير متماثلة، أو دفعات تجريبية صغيرة أو إنتاجًا كميًا، فإننا نوفر حلولًا مخصصة سريعة الاستجابة. |
| نطاق التخصيص | 1. الأشكال: الدرجات، التجاويف، البروزات، العُروات، الشُّعب، المحاور المنحنية، المقاطع المتغيرة، الثقوب، الحواف، إلخ. 2. المواد: الفولاذ الكربوني، الفولاذ السبائكي، الفولاذ المقاوم للصدأ (الأوستنيتي، المارتنسيتي، الفيرريتي)، فولاذ الأدوات، الفولاذ المقاوم للصدأ ثنائي الطور 3. الوزن لكل قطعة: 0.1 كجم – 200 كجم 4. الطلب السنوي: يبدأ من 50 قطعة فقط (تطوير العينات متاح) |
| قدرات التخصيص الرئيسية | - تحويل الرسومات: قبول CAD، PDF، نماذج 3D (STEP/IGS) أو مسح العينات المادية- تصميم العملية: محاكاة الحدادة CAE لتحسين شكل التشكيل الأولي وتصميم القالب، مما يقلل التجارب- تصنيع القوالب: تصميم وتشغيل سريع للقوالب – قوالب مؤقتة اقتصادية (للكميات المنخفضة) أو قوالب إنتاج متاحة- إنتاج مرن: يجمع بين الحدادة بالقالب المفتوح، والحدادة بالقالب المغلق، ودرفلة الحلقات بما يناسب التعقيد والحجم- معالجة حرارية مخصصة: التطبيع، Q&T، الكربنة، النتردة، التقسية بالحث وفقًا لظروف الخدمة- فحوصات داعمة: تقرير أبعاد كامل لأول قطعة، تحليل المواد، الاختبارات الميكانيكية، NDT |
| أمثلة نموذجية للأشكال المخصصة | - موصلات شوكية (أطراف وصلات آلات البناء)- عروات / أذرع حوامل (فراغات أذرع التحكم في تعليق السيارات)- أذرع توصيل منحنية (أذرع توصيل المحركات)- عمود متعدد الدرجات مع شفة مدمجة (عمود تروس مع قرص)- أثقال موازنة غير متماثلة (أثقال موازنة عمود المرفق)- أجسام صمامات ذات أخاديد أو بروزات (أجسام صمامات كروية، صمامات بوابية)- حوامل أدوات زراعية غير منتظمة- عروات رفع بحرية خاصة |
| الحد الأدنى لكمية الطلب (مخصص) | مرحلة العينة: 1 – 10 قطع (التحقق من التصميم)دفعة صغيرة: 50 – 500 قطعة (قوالب بسيطة/منخفضة التكلفة)دفعة كبيرة: 500+ قطعة (قوالب إنتاج، أفضل سعر للوحدة) |
| مدة تسليم العينة | الأشكال المخصصة البسيطة: 15 – 20 يوم عملالأشكال المخصصة المعقدة: 25 – 35 يوم عمل (بما في ذلك تصميم القالب & التصنيع) |
| مدة تسليم الإنتاج الكمي | بعد التحقق من القالب، الطلبات العادية 15 – 30 يومًا (حسب الكمية والتعقيد) |
| مراقبة الجودة | 1. فحص أبعاد كامل لأول قطعة مع تقرير2. فحص أثناء العملية وفحص نهائي (الأبعاد، الصلادة، NDT)3. خدمة مقارنة المسح ثلاثي الأبعاد للأسطح المعقدة4. قبول فحص العميل أو طرف ثالث |
| المزايا الرئيسية (تركيز على التخصيص) | 1. من الرسومات إلى القطع – لا حاجة إلى كتالوج منتجات قياسي؛ نقوم بتقييم أي رسم أو عينة 2. النمذجة السريعة – مهندس مشروع مخصص، أول عينة خلال 20 يومًا فقط 3. أدوات مرنة – خيار قوالب أولية منخفضة التكلفة (استثمار أولي أقل) مقابل قوالب الإنتاج 4. لا قيود على الشكل – غير متماثلة، ذات عُروات، مقطع متغير، مجوفة، إلخ. 5. توفير المواد – الشكل شبه النهائي يقلل من التشغيل الآلي، وتُطرق السمات المعقدة مباشرة 6. مرونة الدُفعات – من العشرات إلى عشرات الآلاف، مع تسعير متدرج 7. شفافية كاملة – رسومات القوالب، تقارير المحاكاة، تقارير فحص العينات، وجدول الإنتاج متاحة |
المواد الشائعة & الصلادة النموذجية بعد المعالجة الحرارية.
| الخطوة | إجراء العميل | إجراء Jiucheng | المخرجات |
|---|
| 1 | تقديم الرسم/العينة/المتطلبات | تقييم الجدوى خلال 24 ساعة | عرض السعر & الحل الأولي |
| 2 | تأكيد الطلب & ميزانية الأدوات | محاكاة CAE + تصميم القالب & التصنيع | رسومات القالب + القالب المادي |
| 3 | —— | حدادة تجريبية | العينة الأولى |
| 4 | اعتماد أبعاد العينة & الأداء | إصدار تقرير فحص أول قطعة | عينة معتمدة + تقرير |
| 5 | تقديم طلب الدفعة | الإنتاج الكمي + المعالجة الحرارية + الفحص | تسليم الدفعة |
