| العنصر | الوصف |
|---|

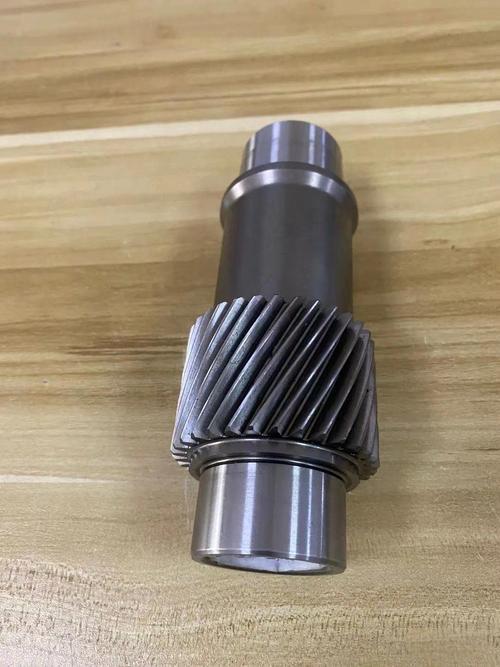

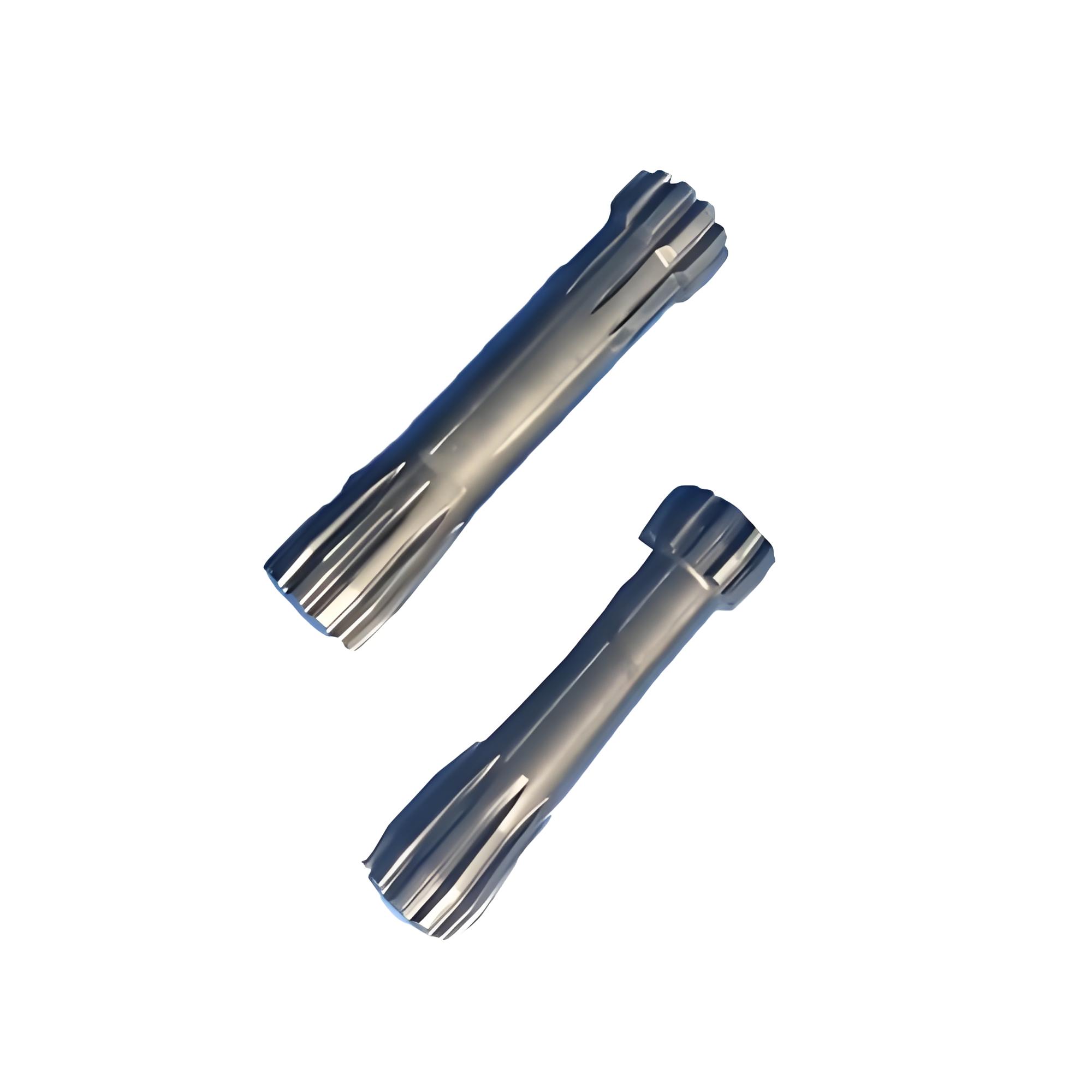

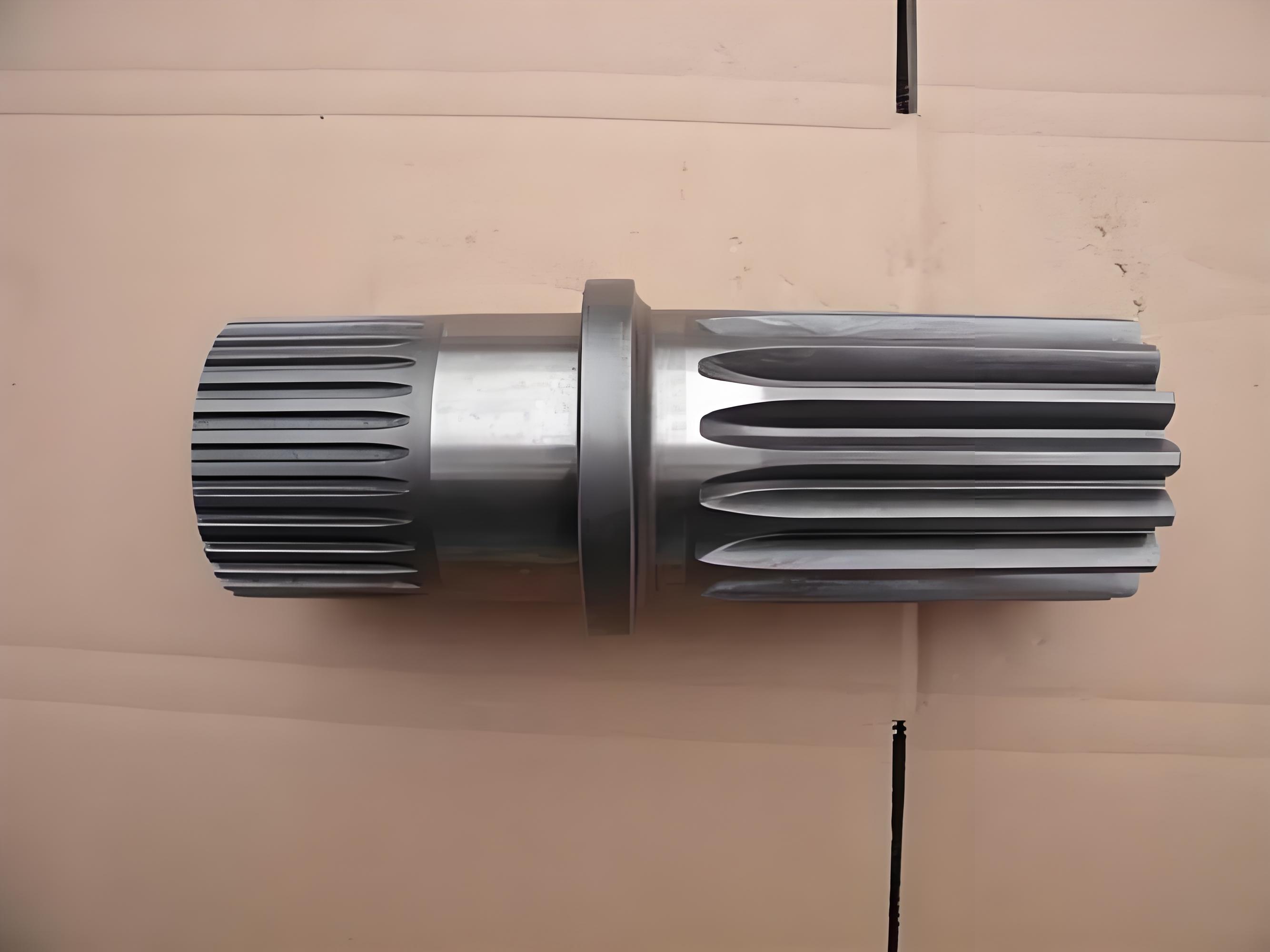

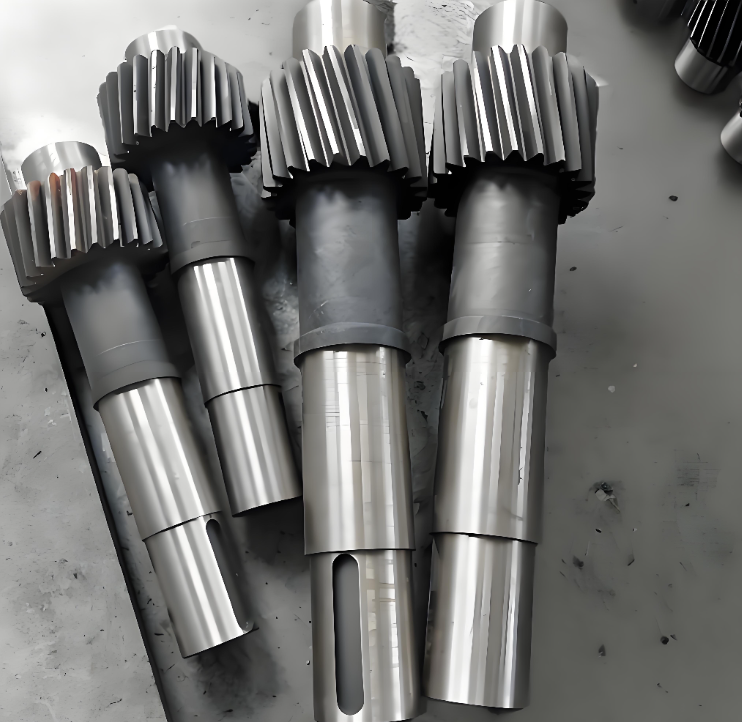

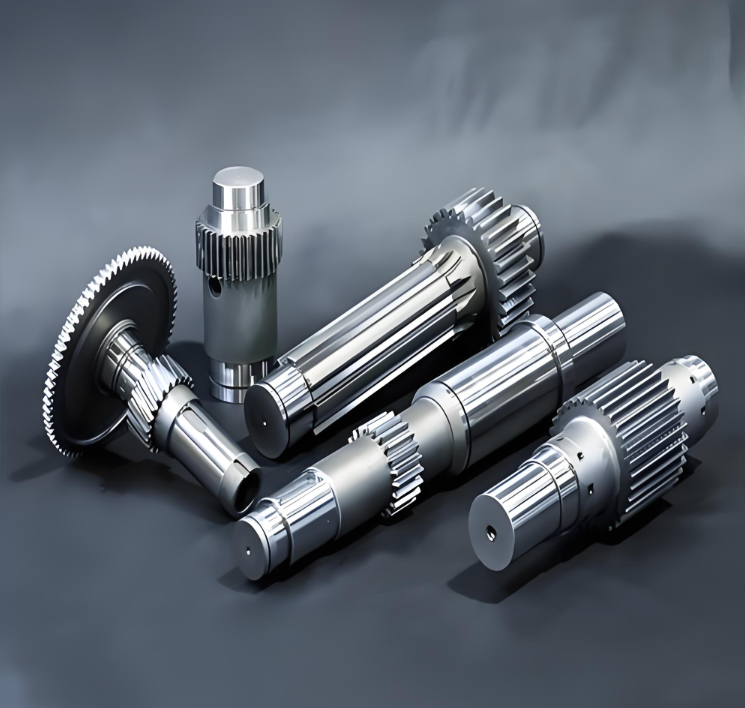

| اسم المنتج | مطروقات أعمدة التروس، فراغات أعمدة تروس نقل الحركة، فراغات أعمدة التروس، مطروقات أعمدة مدمج بها ترس |
| نظرة عامة | تجمع أعمدة التروس بين ترس وعمود في مكوّن واحد لنقل الحركة، حيث تنقل عزم الدوران وتوفر تعشيق التروس في الوقت نفسه. ومن خلال الطرق المتكامل، يتوزع تدفق الحبيبات بشكل مستمر على طول سطح المحور وملف الأسنان، مما يلغي مخاطر الفشل المرتبطة بالتجميع الملحوم أو المركب بالتداخل. توفر مطروقات أعمدة التروس قوة التواء ومقاومة للتعب وموثوقية أعلى. وهي مثالية لنواقل الحركة automotive، وأعمدة كامات المحركات، وصناديق تحويل الحركة في آلات البناء، والمخفضات الصناعية، وأنظمة تشغيل المضخات. |
| المواد الشائعة | الفولاذ الكربوني: 45#، 55# فولاذ سبائكي: 40Cr، 42CrMo، 35CrMo فولاذ التقسية السطحية: 20CrMnTi، 20CrMo، 20CrMnMo فولاذ النيترة: 38CrMoAl الفولاذ المقاوم للصدأ: 304، 316، 410 (للاستخدامات الخفيفة أو البيئات الخاصة) |
| نطاق الوزن (لكل قطعة) | 1 kg – 150 kg |
| الطول الأقصى | 200 mm – 1500 mm |
| القطر الأقصى للعمود (قسم الترس) | 50 mm – 400 mm |
| نطاق وحدة الترس | 2 – 16 (قابل للتخصيص) |
| الأشكال الرئيسية للمنتجات | مطروقات أعمدة الإدخال والإخراج لنواقل الحركة، فراغات أعمدة الكامات، أعمدة محركات مزودة بتروس، أعمدة مضخات مزودة بتروس، أعمدة تروس مسننة، أعمدة تروس كوكبية، أعمدة تروس مخفضات صناعية |
| عملية الحدادة | الطرق بالقالب (مع قسم الترس) / الطرق بالقالب المفتوح + الطرق بالقالب / الدرفلة الإسفينية المتقاطعة + التحجيم الدقيق |
| العمليات اللاحقة (اختيارية) | التطبيع / التقسية والمراجعة / الكربنة والتقسية / النيترة / التقسية بالحث + الخراطة النهائية / تجليخ التروس / تجليخ التخديدات |
| التطبيقات النموذجية | نواقل الحركة للسيارات، نواقل الحركة للشاحنات الثقيلة، نواقل الحركة لآلات البناء، علب التروس الزراعية، المخفضات الصناعية، أعمدة تشغيل توجيه/تغيير زاوية شفرات توربينات الرياح، علب التروس البحرية، أعمدة تشغيل الضواغط |
| المعايير المعمول بها | GB/T 3077، ASTM A29، DIN 17200، JIS G4051، ISO 6336، أو رسومات العميل |
| المزايا الرئيسية | 1. الطرق المتكامل – الترس والعمود قطعة واحدة، دون نقاط ضعف ناتجة عن اللحام أو التجميع 2. تدفق حبيبات مستمر – دون انقطاع في خطوط التدفق عند جذر السن وكتف العمود، مع مقاومة ممتازة للالتواء والتعب 3. بنية داخلية كثيفة – تفي بمتطلبات الاختبار بالموجات فوق الصوتية (GB/T 6402 أو EN 10228) 4. شكل قريب من الشكل النهائي – يقلل زمن التشغيل الآلي وهدر المواد 5. إمكانية ترك سماحية لأسنان الترس – دقة عالية لعمليات التخويش/التجليخ اللاحقة 6. قابل للتخصيص لمختلف الأبعاد غير القياسية، وملفات الأسنان، والتخديدات، وأقسام الأعمدة |
المواد الشائعة والصلادة النموذجية بعد المعالجة الحرارية.
| المادة | المعالجة الحرارية | صلادة السطح | صلادة القلب | التطبيقات النموذجية لأعمدة التروس |
|---|
| 45# | المراجعة والتقسية + التقسية بالحث | 45–52 HRC | 20–30 HRC | أعمدة نقل حركة خفيفة، أعمدة تروس زراعية |
| 40Cr | المراجعة والتقسية + التقسية بالحث | 48–55 HRC | 25–32 HRC | أعمدة نقل حركة متوسطة الحمل، أعمدة تروس مضخات الزيت |
| 42CrMo | المراجعة والتقسية + التقسية بالحث | 50–56 HRC | 28–35 HRC | أعمدة نقل حركة الشاحنات الثقيلة، أعمدة صناديق تحويل الحركة |
| 35CrMo | المراجعة والتقسية + التقسية بالحث | 48–55 HRC | 26–34 HRC | أعمدة مخفضات صناعية، أعمدة ضواغط |
| 20CrMnTi | الكربنة والتقسية | 58–62 HRC (عمق الطبقة 0.8–1.5 مم) | 30–42 HRC | أعمدة الإدخال والإخراج لنواقل حركة السيارات |
| 20CrMo | الكربنة والتقسية | 58–62 HRC | 32–42 HRC | أعمدة نقل الحركة للخدمة الشاقة، أعمدة تحويل الحركة |
| 38CrMoAl | النيترة | ≥850 HV (عمق الطبقة 0.3–0.6 مم) | 25–35 HRC | أعمدة تشغيل عالية الدقة، مغازل أدوات الآلات |
| 20CrMnMo | الكربنة والتقسية | 58–62 HRC | 35–45 HRC | أعمدة تشغيل كبيرة لآلات البناء، أعمدة علب التروس البحرية |
