| البند | الوصف |
|---|
| اسم المنتج | مطروقات أعمدة التروس, خامات أعمدة تروس ناقل الحركة, خامات أعمدة التروس, مطروقات أعمدة مع ترس مدمج |

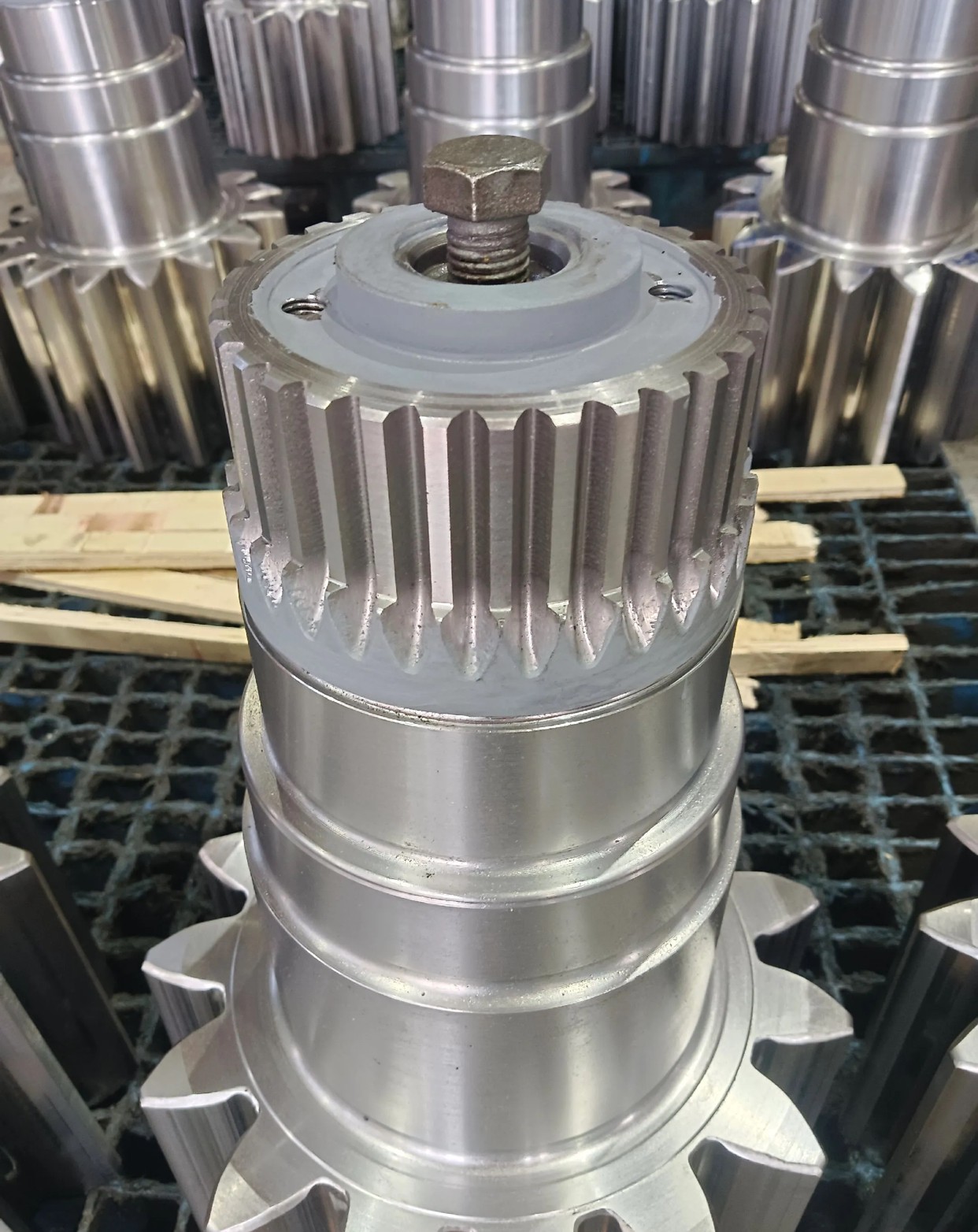

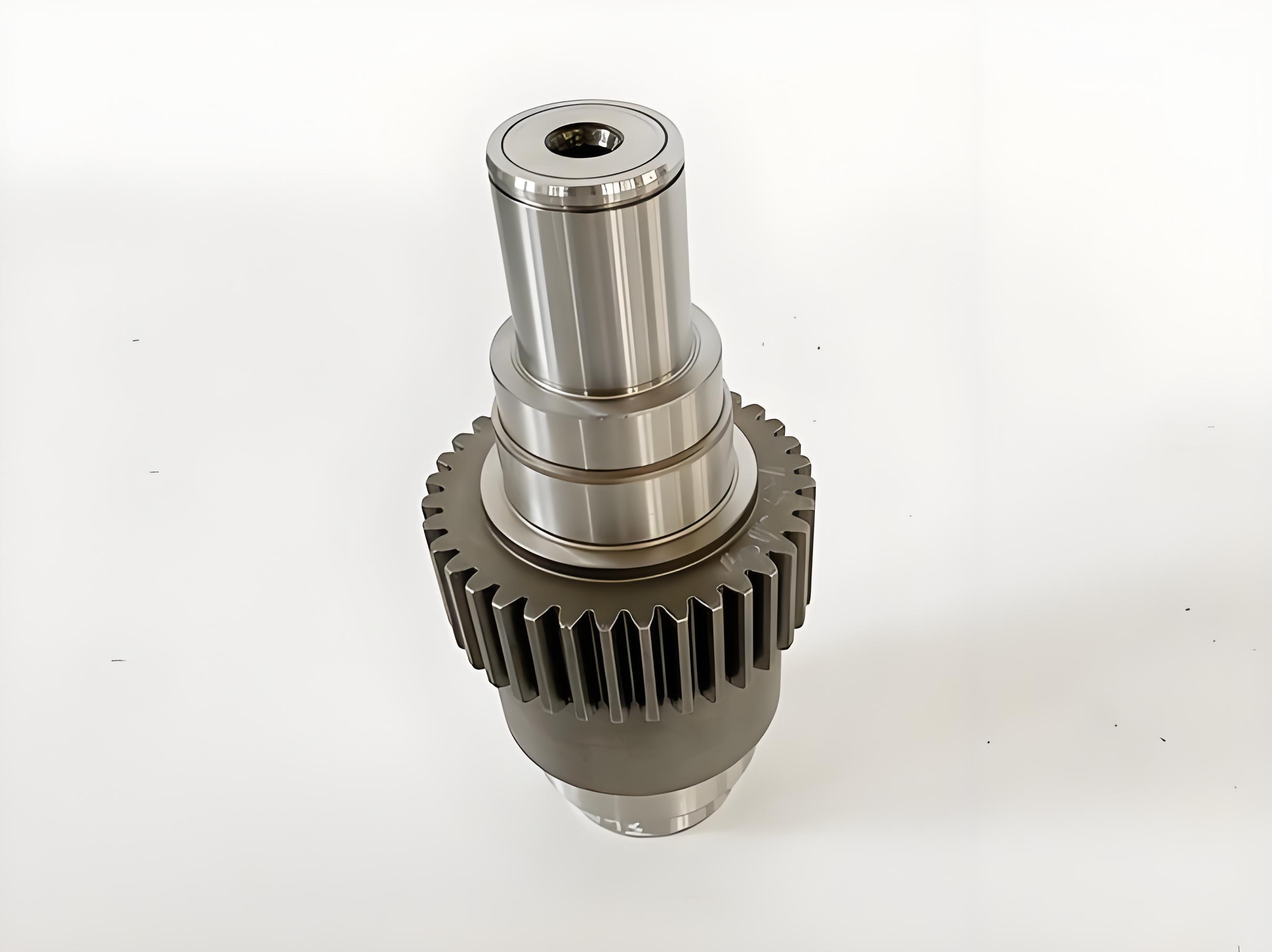

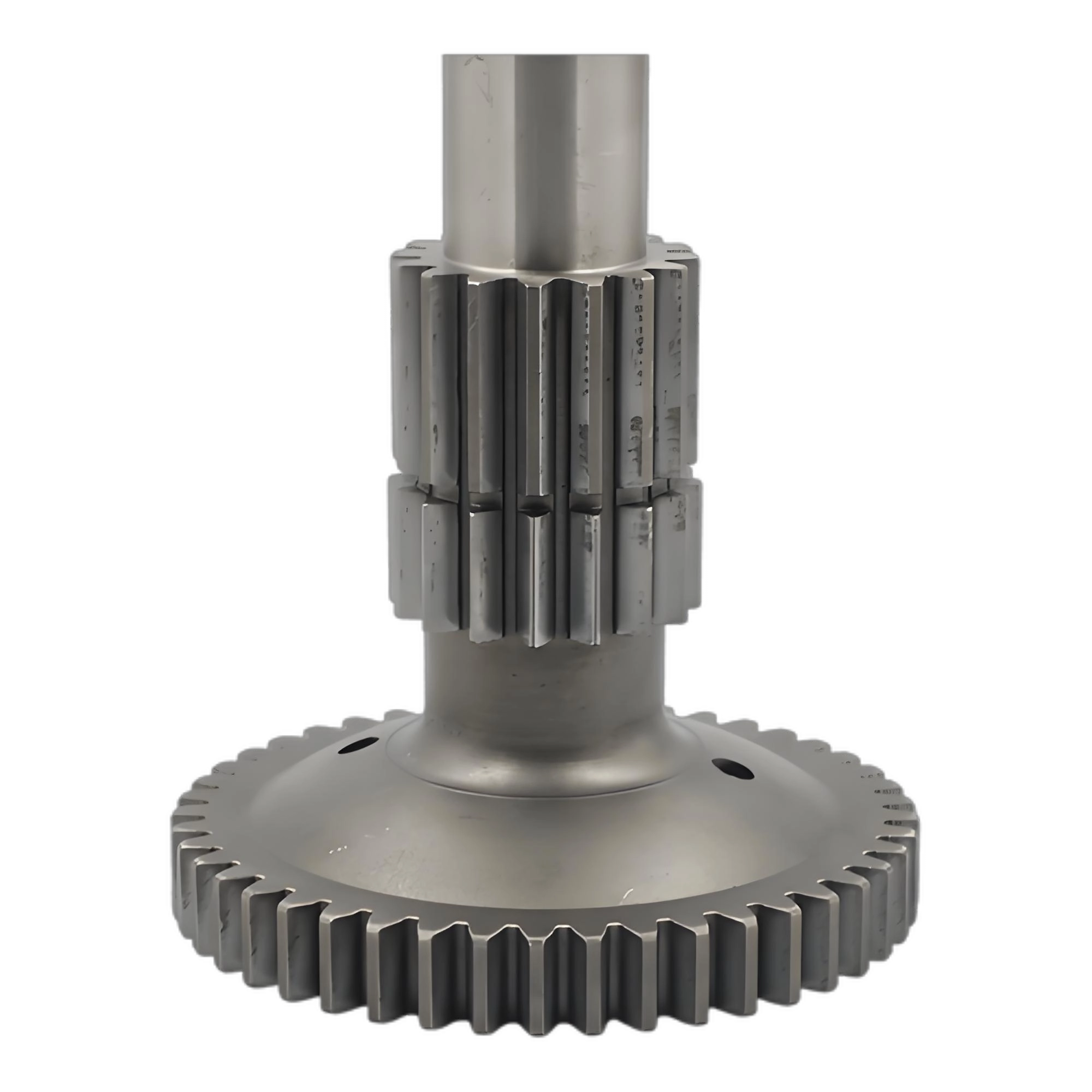

| نظرة عامة | تجمع أعمدة التروس بين الترس والعمود في مكوّن نقل حركة واحد, حيث تنقل عزم الدوران في الوقت نفسه وتوفر تعشيق التروس. من خلال التشكيل بالطرق المتكامل, يتم توزيع اتجاه الألياف بشكل مستمر على طول مرتكز العمود وشكل السن – مما يلغي مخاطر الفشل المرتبطة بالتجميعات الملحومة أو المركبة بالتداخل. توفر مطروقات أعمدة التروس قوة التواء أعلى, ومقاومة للتعب, وموثوقية. مثالية لناقلات الحركة في السيارات, وأعمدة كامات المحركات, وعلب تحويل آلات البناء, والمخفضات الصناعية, وأنظمة تشغيل المضخات. |
| المواد الشائعة | الفولاذ الكربوني: 45#, 55#الفولاذ السبائكي: 40Cr, 42CrMo, 35CrMoفولاذ التقسية السطحية: 20CrMnTi, 20CrMo, 20CrMnMoفولاذ النيترة: 38CrMoAlالفولاذ المقاوم للصدأ: 304, 316, 410 (للأحمال الخفيفة أو البيئات الخاصة) |
| نطاق الوزن (لكل قطعة) | 1 kg – 150 kg |
| الطول الأقصى | 200 mm – 1500 mm |
| قطر العمود الأقصى (قسم الترس) | 50 mm – 400 mm |
| نطاق وحدة الترس | 2 – 16 (قابل للتخصيص) |

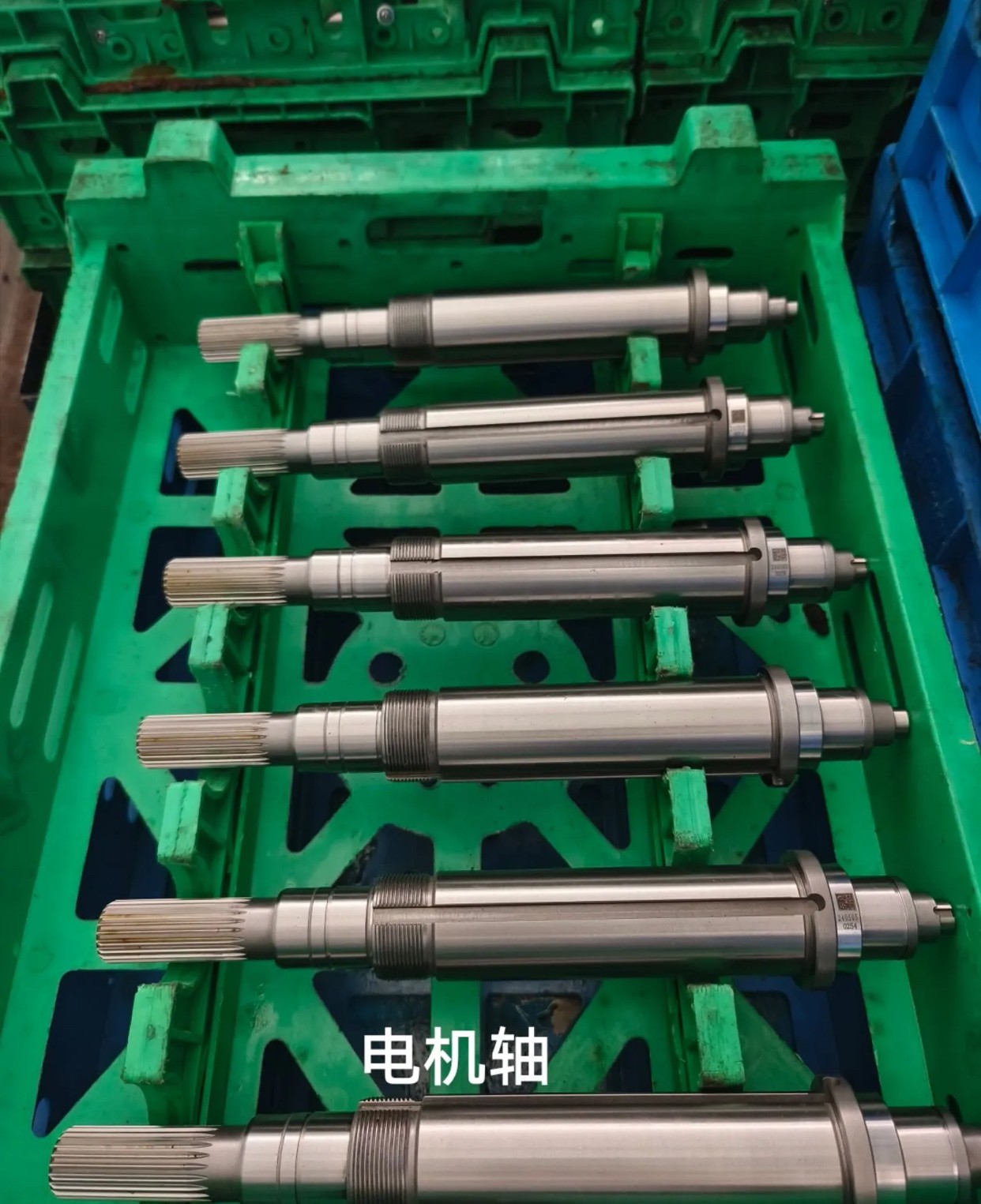

| أشكال المنتجات الرئيسية | مطروقات أعمدة إدخال/إخراج ناقل الحركة, خامات أعمدة الكامات, عمود محرك مع ترس, عمود مضخة مع ترس, عمود ترس مخدد, عمود ترس كوكبي, عمود ترس مخفض صناعي |
| عملية التطريق | الطرق بالقالب (مع قسم الترس) / الطرق الحر + الطرق بالقالب / الدرفلة بالإسفين المتقاطع + المعايرة الدقيقة |
| العمليات اللاحقة (اختيارية) | التطبيع / التقسية & المراجعة / الكربنة & التصلب / النيترة / التصلب بالحث + الخراطة النهائية / تجليخ التروس / تجليخ المجاري المخددة |
| التطبيقات النموذجية | ناقلات الحركة في السيارات, ناقلات الحركة للشاحنات الثقيلة, ناقلات حركة آلات البناء, علب تروس زراعية, مخفضات صناعية, أعمدة تشغيل توجيه/تغيير زاوية توربينات الرياح, علب تروس بحرية, أعمدة تشغيل الضواغط |
| المعايير المطبقة | GB/T 3077, ASTM A29, DIN 17200, JIS G4051, ISO 6336, أو رسومات العميل |
| المزايا الرئيسية | 1. الطرق المتكامل – الترس والعمود في قطعة واحدة, بدون نقاط ضعف ناتجة عن اللحام أو التجميع2. اتجاه ألياف مستمر – لا يوجد انقطاع في خطوط الجريان عند جذر السن وكتف العمود, مع مقاومة ممتازة للالتواء والتعب3. بنية داخلية كثيفة – تلبي متطلبات الاختبار بالموجات فوق الصوتية (GB/T 6402 أو EN 10228)4. شكل قريب من النهائي – يقلل وقت التشغيل الآلي وهدر المواد5. يمكن ترك سماحية لأسنان الترس – دقة عالية للتفريز اللاحق/التجليخ6. قابل للتخصيص لمختلف الأبعاد غير القياسية, وأشكال الأسنان, والمجاري المخددة ومقاطع الأعمدة |
