| البند | الوصف |
|---|

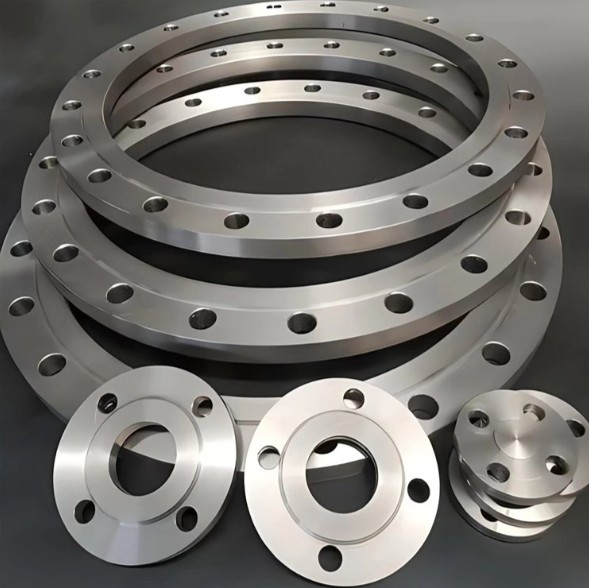

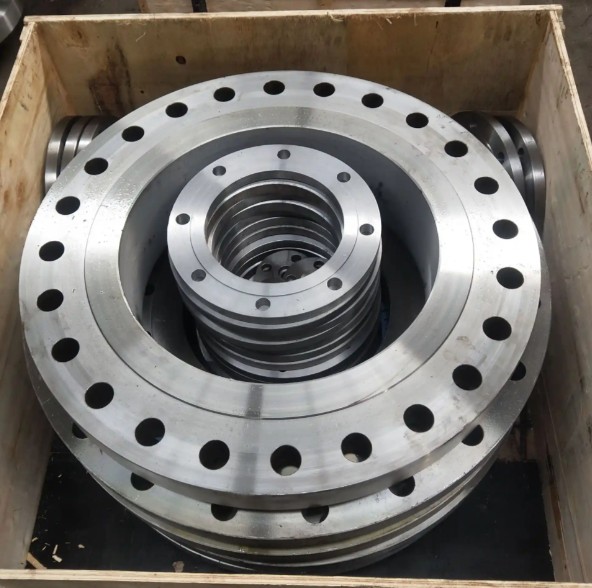

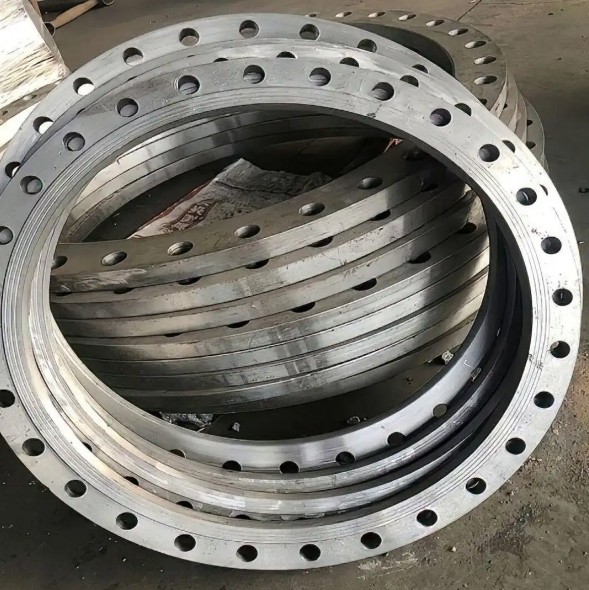

| اسم المنتج | مطروقات الفلنجات, الفلنجات المطروقة, فلنجات عنق اللحام, فلنجات الانزلاق, الفلنجات العمياء, فلنجات الوصلة المتراكبة, الفلنجات الملولبة |
| نظرة عامة | مطروقات الفلنجات هي موصلات على شكل أقراص تُستخدم في أنظمة الأنابيب لتوصيل الأنابيب, والصمامات, والمضخات, وأوعية الضغط والمعدات الأخرى. تتميز الفلنجات المطروقة ببنية داخلية كثيفة خالية من المسامية والانكماش, مع تدفق حبيبي يتبع محيط الفلنجة – مما يوفر أداء إحكام ممتازاً, وقوة ضغط ومقاومة للتعب. مقارنةً بالفلنجات المصبوبة, تكون الفلنجات المطروقة أكثر موثوقية تحت الضغط العالي, ودرجة الحرارة العالية, والأحمال الدورية والوسائط المسببة للتآكل. تُستخدم على نطاق واسع في البتروكيماويات, والغاز الطبيعي, وتوليد الطاقة, والبحرية, والصناعات الدوائية وهندسة الأغذية. |
| المواد الشائعة | الفولاذ الكربوني: 20#, A105, Q235, Q345, 16Mnالفولاذ السبائكي: 15CrMo, 35CrMo, 42CrMo, A182 F1/F5/F9/F11/F22الفولاذ المقاوم للصدأ: 304, 304L, 316, 316L, 321, 347, A182 F51 (دوبلكس), F53, F55سبائك النيكل: Inconel 600/625, Monel 400 (متوفرة عند الطلب) |

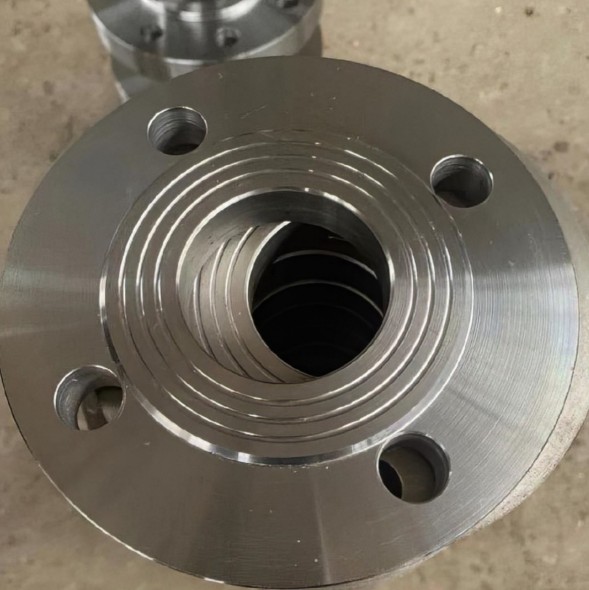

| أنواع أوجه الفلنجة | RF (وجه مرتفع), FF (وجه مسطح), RTJ (وصلة حلقية), MFM (ذكر/أنثى), TG (لسان & أخدود) |
| تصنيف الضغط (ANSI/ASME) | الفئة 150 – الفئة 2500 |
| تصنيف الضغط (DIN/EN) | PN6 – PN420 |
| نطاق المقاس (القطر الخارجي) | 50 mm – 3000 mm |
| نطاق المقاس (السماكة) | 8 mm – 300 mm |
| قطر دائرة البراغي | وفقاً لـ ANSI/ASME B16.5, DIN, GB/T 9119 أو رسم العميل |

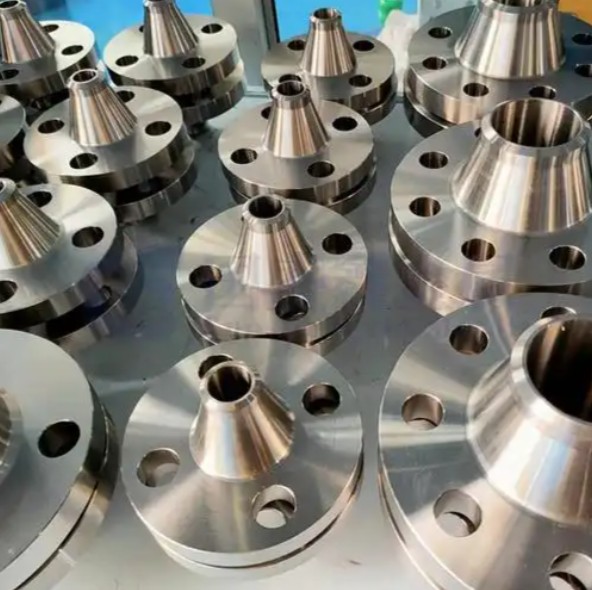

| أشكال المنتجات الرئيسية | عنق اللحام (WN), الانزلاق (SO), أعمى (BL), وصلة متراكبة (LJ/LO), ملولب (TH), متكامل (IF), عنق لحام طويل |
| عملية التطريق | الطرق بالقالب المغلق (الأحجام الصغيرة إلى المتوسطة) / الطرق بالقالب المفتوح + درفلة الحلقات (الأحجام الكبيرة) / الطرق المتكامل |
| العمليات اللاحقة (اختيارية) | التطبيع / التلدين / التقسية & المراجعة / المعالجة بالمحلول + الخراطة الخشنة / الخراطة النهائية / الحفر / الختم (المادة/المعيار/فئة الضغط) |
| التطبيقات النموذجية | أنظمة خطوط أنابيب النفط, وصلات المفاعلات الكيميائية, خطوط تجميع الغاز الطبيعي, خطوط البخار عالي الضغط في محطات الطاقة, أنظمة الأنابيب البحرية, خطوط صحية للصناعات الدوائية والغذائية, أنابيب تحلية المياه, فلنجات المبادلات الحرارية |
| المعايير المطبقة | ASME B16.5, ASME B16.47 (Series A/B)EN 1092-1DIN 263x, DIN 264x, DIN 256xGB/T 9112-9124, HG/T 20592, JB/T 79JIS B2220أو تصنيع مخصص وفقاً لرسومات العميل |
| المزايا الرئيسية | 1. بنية مطروقة كثيفة – لا توجد عيوب صب, آمنة تحت الضغط العالي2. تدفق حبيبي كامل – قوة عالية عند انتقالات العنق والمحور, مقاومة للتعب3. سطح إحكام عالي الدقة – استواء جيد, إحكام ممتاز للحشية4. مادة قابلة للتتبع – تتوفر تقارير التحليل الطيفي وتقارير الاختبارات الميكانيكية5. متوافقة مع معايير دولية متعددة – جاهزة للتصدير6. تتوفر تصاميم غير قياسية (قطر خارجي كبير, سماكة إضافية, ثقوب براغي مخصصة, إلخ.)7. تُورَّد مخروطة خشناً, أو مخروطة نهائياً أو جاهزة للاستخدام مع معالجة مضادة للصدأ |
