| البند | الوصف |
|---|

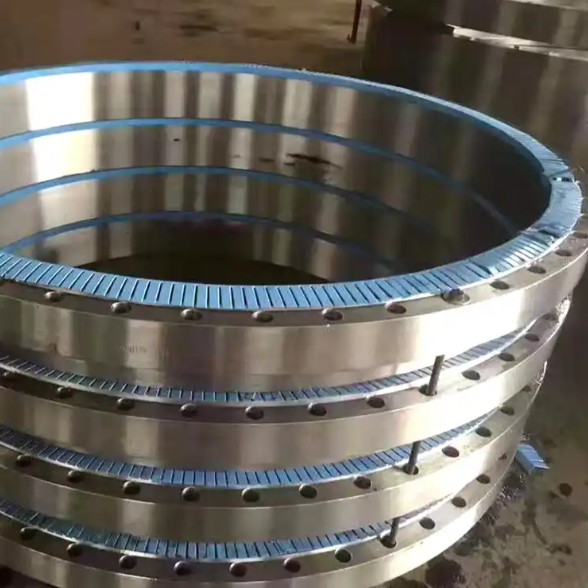

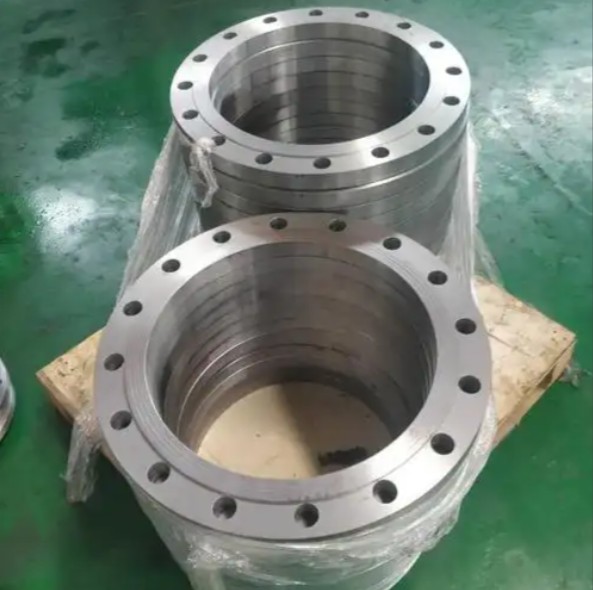

| اسم المنتج | مطروقات الفلنجات, فلنجات مطروقة, فلنجات ذات عنق لحام, فلنجات منزلقة, فلنجات عمياء, فلنجات وصلة تراكبية, فلنجات ملولبة |
| نظرة عامة | مطروقات الفلنجات هي موصلات قرصية الشكل تُستخدم في أنظمة الأنابيب لربط الأنابيب, الصمامات, المضخات, أوعية الضغط والمعدات الأخرى. تتميز الفلنجات المطروقة ببنية داخلية كثيفة خالية من المسامية والانكماش, مع تدفق حبيبي يتبع محيط الفلنجة – مما يوفر أداء إحكام ممتازًا, قوة ضغط ومقاومة للتعب. مقارنةً بالفلنجات المصبوبة, تكون الفلنجات المطروقة أكثر موثوقية تحت الضغط العالي, درجة الحرارة العالية, الأحمال الدورية والوسائط المسببة للتآكل. تُستخدم على نطاق واسع في البتروكيماويات, الغاز الطبيعي, توليد الطاقة, التطبيقات البحرية, الصناعات الدوائية وهندسة الأغذية. |
| المواد الشائعة | الفولاذ الكربوني: 20#, A105, Q235, Q345, 16Mnالفولاذ السبائكي: 15CrMo, 35CrMo, 42CrMo, A182 F1/F5/F9/F11/F22الفولاذ المقاوم للصدأ: 304, 304L, 316, 316L, 321, 347, A182 F51 (مزدوج), F53, F55سبائك النيكل: Inconel 600/625, Monel 400 (متوفر عند الطلب) |
| أنواع أوجه الفلنجات | RF (وجه مرتفع), FF (وجه مسطح), RTJ (وصلة حلقية), MFM (ذكر/أنثى), TG (لسان & أخدود) |
| تصنيف الضغط (ANSI/ASME) | الفئة 150 – الفئة 2500 |
| تصنيف الضغط (DIN/EN) | PN6 – PN420 |
| نطاق المقاس (القطر الخارجي) | 50 mm – 3000 mm |
| نطاق المقاس (السماكة) | 8 mm – 300 mm |
| قطر دائرة المسامير | وفقًا لـ ANSI/ASME B16.5, DIN, GB/T 9119 أو رسم العميل |
| أشكال المنتجات الرئيسية | عنق لحام (WN), منزلق (SO), أعمى (BL), وصلة تراكبية (LJ/LO), ملولب (TH), متكامل (IF), عنق لحام طويل |
| عملية التطريق | طرق بقوالب مغلقة (المقاسات الصغيرة إلى المتوسطة) / طرق حر + درفلة حلقية (المقاسات الكبيرة) / طرق متكامل |
| العمليات اللاحقة (اختيارية) | تطبيع / تلدين / تبريد سريع & مراجعة / معالجة بالمحلول + خراطة خشنة / خراطة نهائية / ثقب / ختم (المادة/المعيار/فئة الضغط) |
| التطبيقات النموذجية | أنظمة خطوط أنابيب النفط, وصلات المفاعلات الكيميائية, خطوط تجميع الغاز الطبيعي, خطوط بخار الضغط العالي في محطات الطاقة, أنظمة الأنابيب البحرية, خطوط صحية للصناعات الدوائية والأغذية, أنابيب تحلية المياه, فلنجات المبادلات الحرارية |
| المعايير المطبقة | ASME B16.5, ASME B16.47 (Series A/B)EN 1092-1DIN 263x, DIN 264x, DIN 256xGB/T 9112-9124, HG/T 20592, JB/T 79JIS B2220أو مخصص وفقًا لرسومات العميل |
| المزايا الرئيسية | 1. بنية مطروقة كثيفة – لا عيوب صب, آمنة تحت الضغط العالي2. تدفق حبيبي كامل – قوة عالية عند انتقالات العنق والمحور, مقاومة للتعب3. سطح إحكام عالي الدقة – استواء جيد, إحكام ممتاز للحشية4. مادة قابلة للتتبع – تقارير التحليل الطيفي وتقارير الاختبارات الميكانيكية متوفرة5. متوافقة مع معايير دولية متعددة – جاهزة للتصدير6. تصاميم غير قياسية متوفرة (قطر خارجي كبير, سماكة إضافية, ثقوب مسامير مخصصة, إلخ.)7. تُورَّد مخروطة خشنًا, مخروطة نهائيًا أو جاهزة للاستخدام مع معالجة مضادة للصدأ |
