| البند | الوصف |
|---|

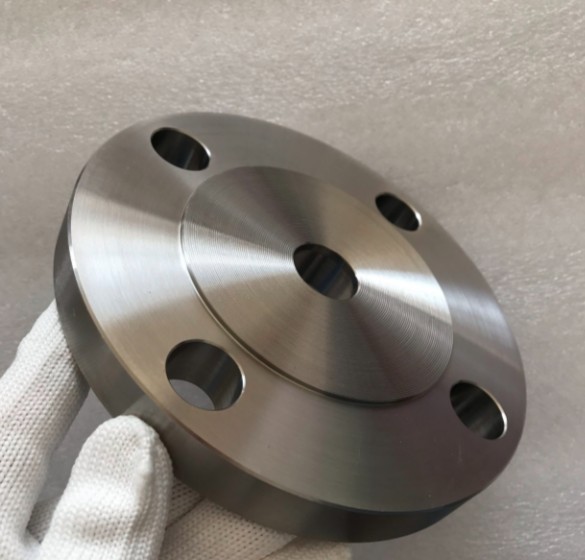

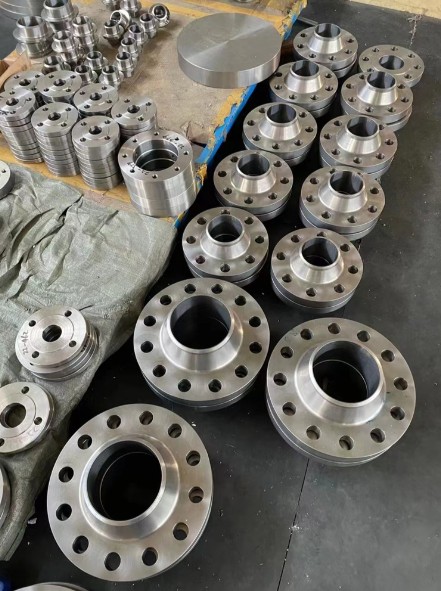

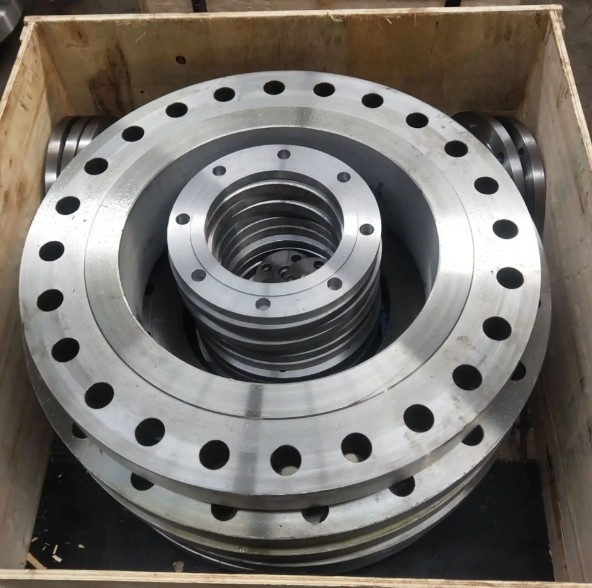

| اسم المنتج | مطروقات الفلنجات، الفلنجات المطروقة، فلنجات عنق اللحام، الفلنجات المنزلقة، الفلنجات العمياء، فلنجات الوصلة المتراكبة، الفلنجات الملولبة |
| نظرة عامة | مطروقات الفلنجات هي موصلات على شكل أقراص تُستخدم في أنظمة الأنابيب لتوصيل الأنابيب والصمامات والمضخات وأوعية الضغط وغيرها من المعدات. تتميز الفلنجات المطروقة ببنية داخلية كثيفة خالية من المسامية والانكماش، مع اتجاه تدفق الحبيبات وفق محيط الفلنجة – مما يوفر أداء إغلاق ممتازًا، وقوة ضغط، ومقاومة للتعب. مقارنةً بالفلنجات المصبوبة، تكون الفلنجات المطروقة أكثر موثوقية تحت الضغط العالي، ودرجة الحرارة العالية، والأحمال الدورية، والوسائط المسببة للتآكل. تُستخدم على نطاق واسع في البتروكيماويات، والغاز الطبيعي، وتوليد الطاقة، والقطاع البحري، والهندسة الدوائية والغذائية. |
| المواد الشائعة | الفولاذ الكربوني: 20#, A105, Q235, Q345, 16Mnالفولاذ السبائكي: 15CrMo, 35CrMo, 42CrMo, A182 F1/F5/F9/F11/F22الفولاذ المقاوم للصدأ: 304, 304L, 316, 316L, 321, 347, A182 F51 (مزدوج), F53, F55سبائك النيكل: Inconel 600/625, Monel 400 (متاحة عند الطلب) |
| أنواع أوجه الفلنجات | RF (وجه مرتفع), FF (وجه مسطح), RTJ (وصلة حلقية), MFM (ذكر/أنثى), TG (لسان & أخدود) |
| تصنيف الضغط (ANSI/ASME) | Class 150 – Class 2500 |
| تصنيف الضغط (DIN/EN) | PN6 – PN420 |
| نطاق المقاسات (القطر الخارجي) | 50 mm – 3000 mm |
| نطاق المقاسات (السماكة) | 8 mm – 300 mm |
| قطر دائرة المسامير | وفقًا لـ ANSI/ASME B16.5, DIN, GB/T 9119 أو رسم العميل |

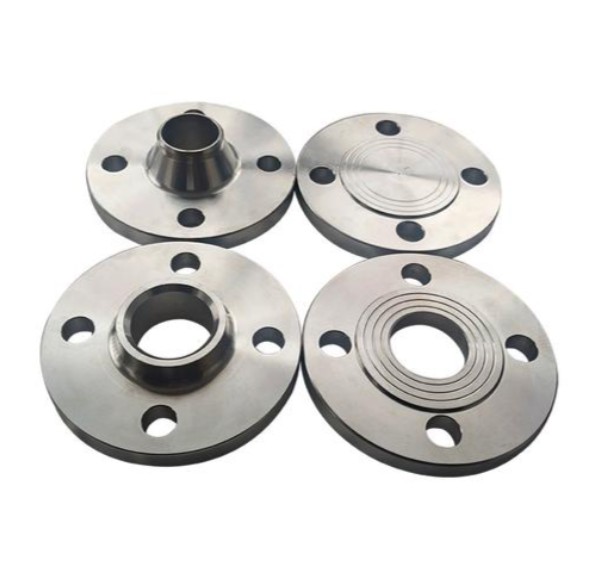

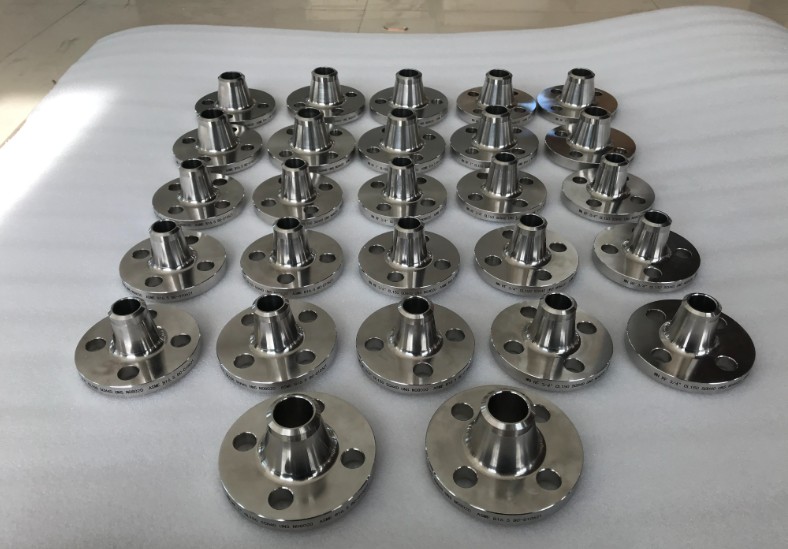

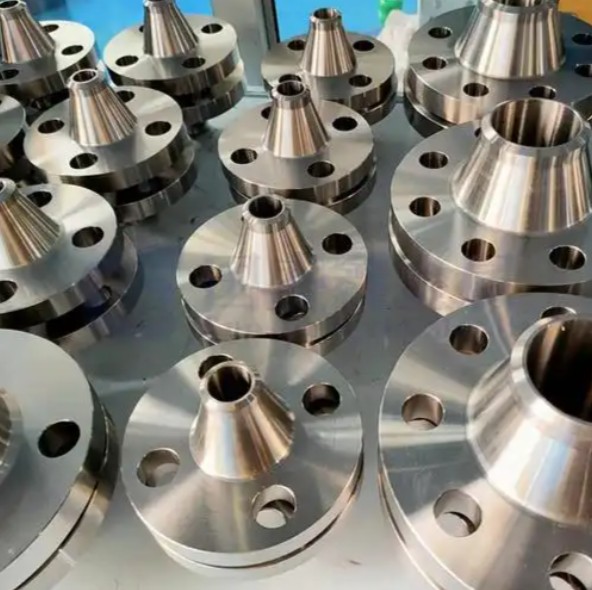

| أشكال المنتجات الرئيسية | عنق لحام (WN), منزلقة (SO), عمياء (BL), وصلة متراكبة (LJ/LO), ملولبة (TH), متكاملة (IF), عنق لحام طويل |
| عملية التطريق | الطرق بالقالب المغلق (الأحجام الصغيرة إلى المتوسطة) / الطرق بالقالب المفتوح + درفلة الحلقات (الأحجام الكبيرة) / الطرق المتكامل |
| العمليات اللاحقة (اختيارية) | التطبيع / التلدين / التقسية & المراجعة / المعالجة بالمحلول + الخراطة الخشنة / الخراطة النهائية / الثقب / الختم (المادة/المعيار/فئة الضغط) |
| التطبيقات النموذجية | أنظمة خطوط أنابيب النفط، وصلات المفاعلات الكيميائية، خطوط تجميع الغاز الطبيعي، خطوط البخار عالي الضغط في محطات الطاقة، أنظمة الأنابيب البحرية، خطوط صحية للصناعات الدوائية والغذائية، أنابيب تحلية المياه، فلنجات المبادلات الحرارية |
| المعايير المطبقة | ASME B16.5, ASME B16.47 (Series A/B)EN 1092-1DIN 263x, DIN 264x, DIN 256xGB/T 9112-9124, HG/T 20592, JB/T 79JIS B2220أو مخصص وفقًا لرسومات العميل |
| المزايا الرئيسية | 1. بنية مطروقة كثيفة – لا عيوب صب، آمنة تحت الضغط العالي2. تدفق حبيبات كامل – قوة عالية عند انتقالات العنق والمحور، مقاومة للتعب3. سطح إغلاق عالي الدقة – استواء جيد، إغلاق ممتاز بالحشية4. مادة قابلة للتتبع – تقارير التحليل الطيفي وتقارير الاختبارات الميكانيكية متاحة5. متوافقة مع عدة معايير دولية – جاهزة للتصدير6. تتوفر تصاميم غير قياسية (قطر خارجي كبير، سماكة إضافية، ثقوب مسامير مخصصة، إلخ.)7. تُورد مخروطة خشنًا، أو مخروطة نهائيًا، أو جاهزة للاستخدام مع معالجة مضادة للصدأ |
