| عنصر | الوصف |
|---|
| اسم المنتج | مطروقات التروس، مطروقات التروس الحلقية، فراغات التروس، فراغات التروس الحلقية، مطروقات تروس نقل الحركة |
| نظرة عامة | تُعد التروس والتروس الحلقية مكونات أساسية في أنظمة نقل الحركة الميكانيكية. تتميز التروس والتروس الحلقية المطروقة بتدفق حبيبي متصل على طول شكل السن وبنية داخلية كثيفة خالية من العيوب. وبالمقارنة مع التروس المصبوبة أو المشغلة مباشرة من القضبان، توفر التروس المطروقة مقاومة أعلى للإجهاد المتكرر، ومتانة أكبر للصدمات، وعمر خدمة أطول. مثالية للتطبيقات ذات الأحمال الثقيلة مثل نواقل حركة السيارات، ومحاور دفع آلات البناء، وعلب تروس توربينات الرياح، والمحامل الدورانية. |
| المواد الشائعة | الفولاذ الكربوني: 45#، 55# الفولاذ السبائكي: 40Cr، 42CrMo، 20CrMnTi، 20CrMo، 35CrMo فولاذ التقسية السطحية: 20CrMnMo، 17CrNiMo6 الفولاذ المقاوم للصدأ: 304، 316، 410 (لاحتياجات الأحمال الخفيفة أو مقاومة التآكل) |
| نطاق الوزن (لكل قطعة) | 0.5 kg – 200 kg |
| الحد الأقصى للقطر الخارجي | 100 mm – 1200 mm (للتروس الحلقية) |
| الحد الأقصى للقطر الداخلي (الترس الحلقي) | 50 mm – 1000 mm |

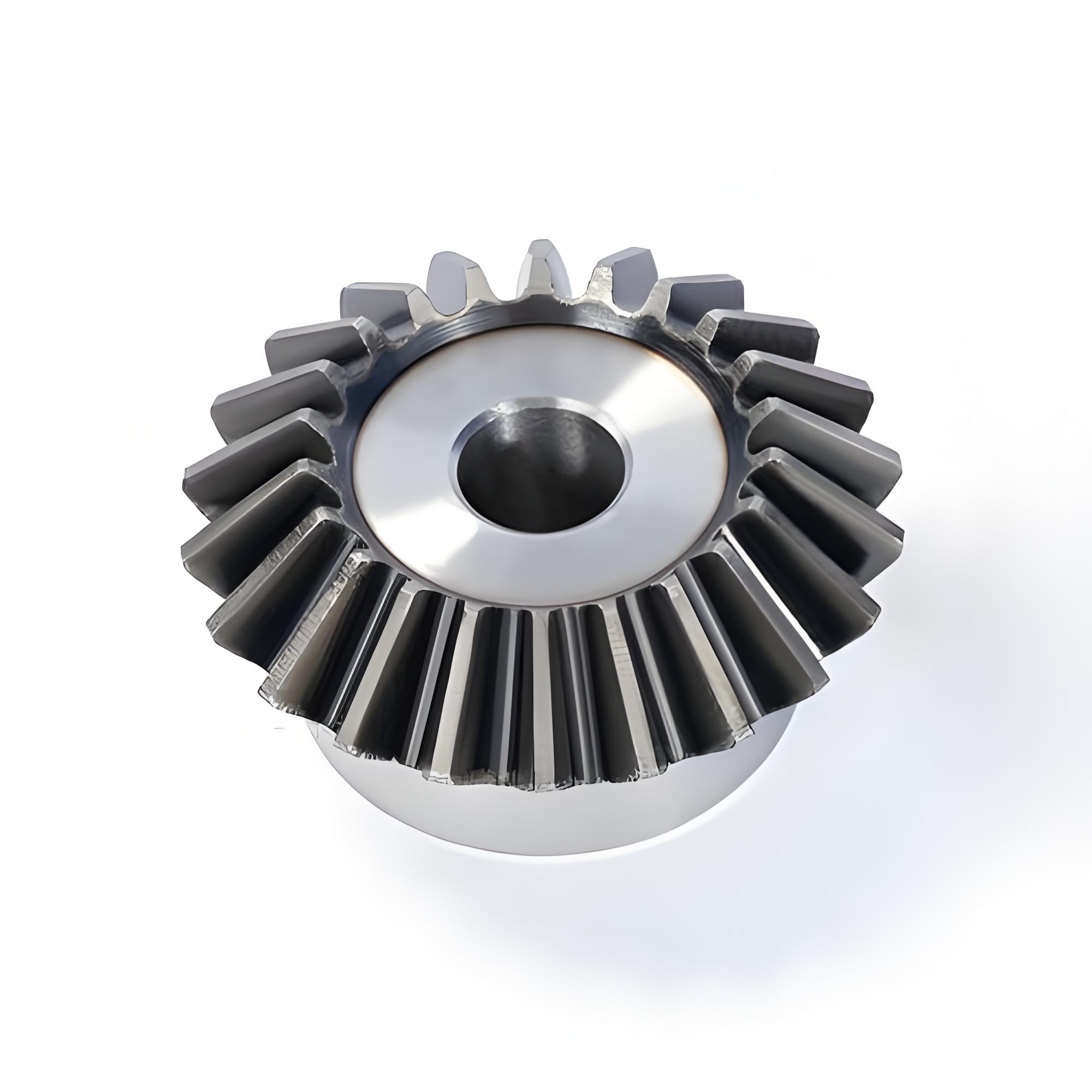

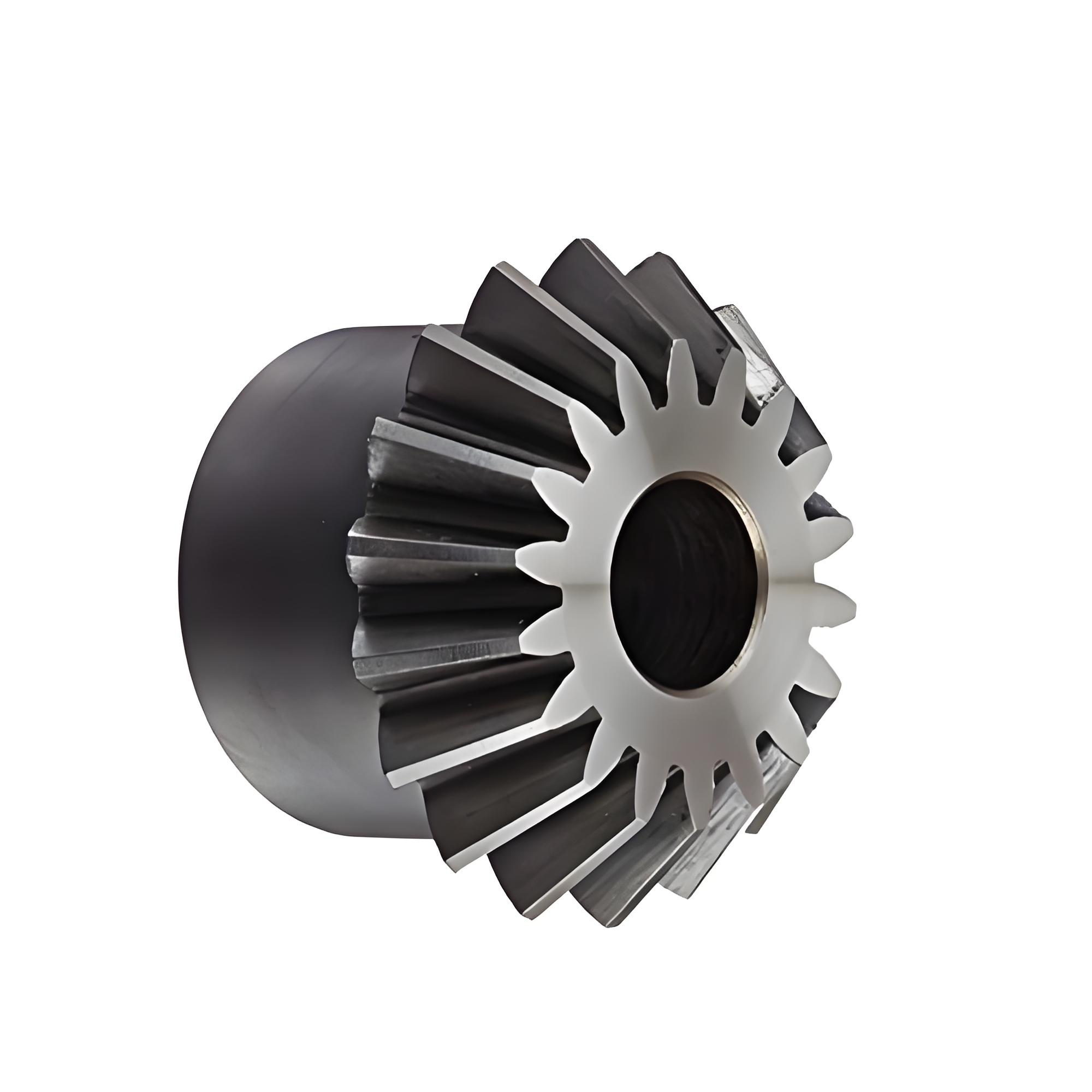

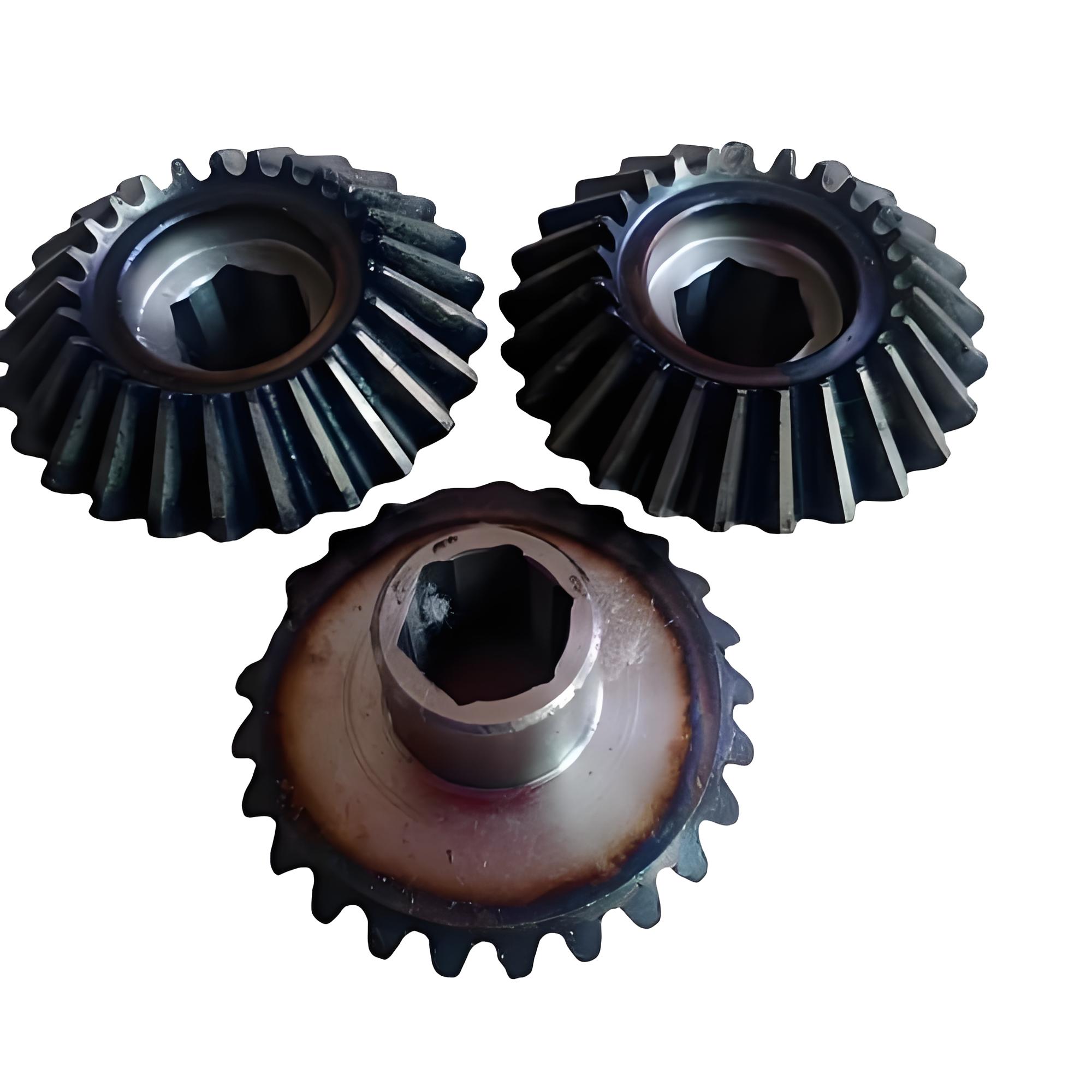

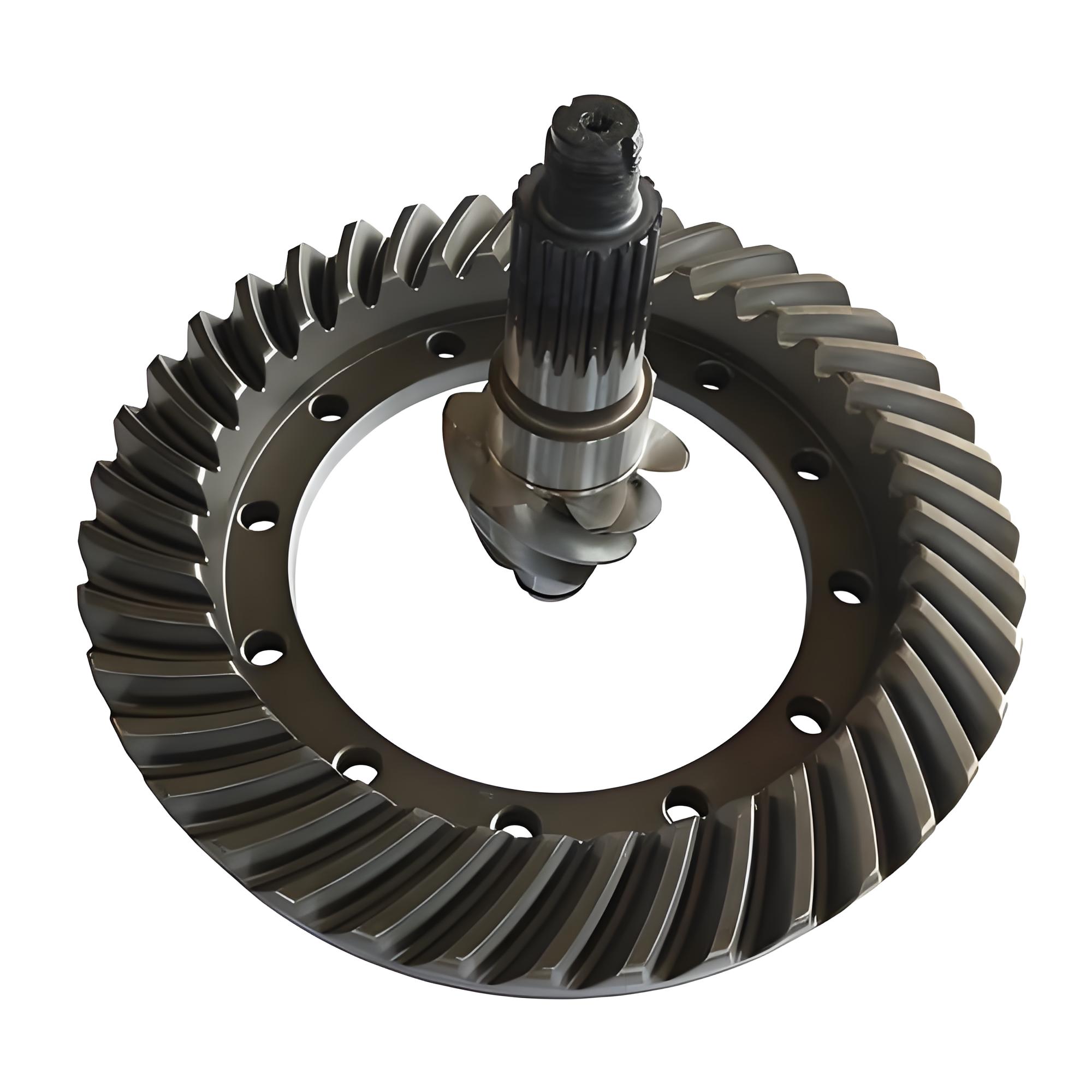

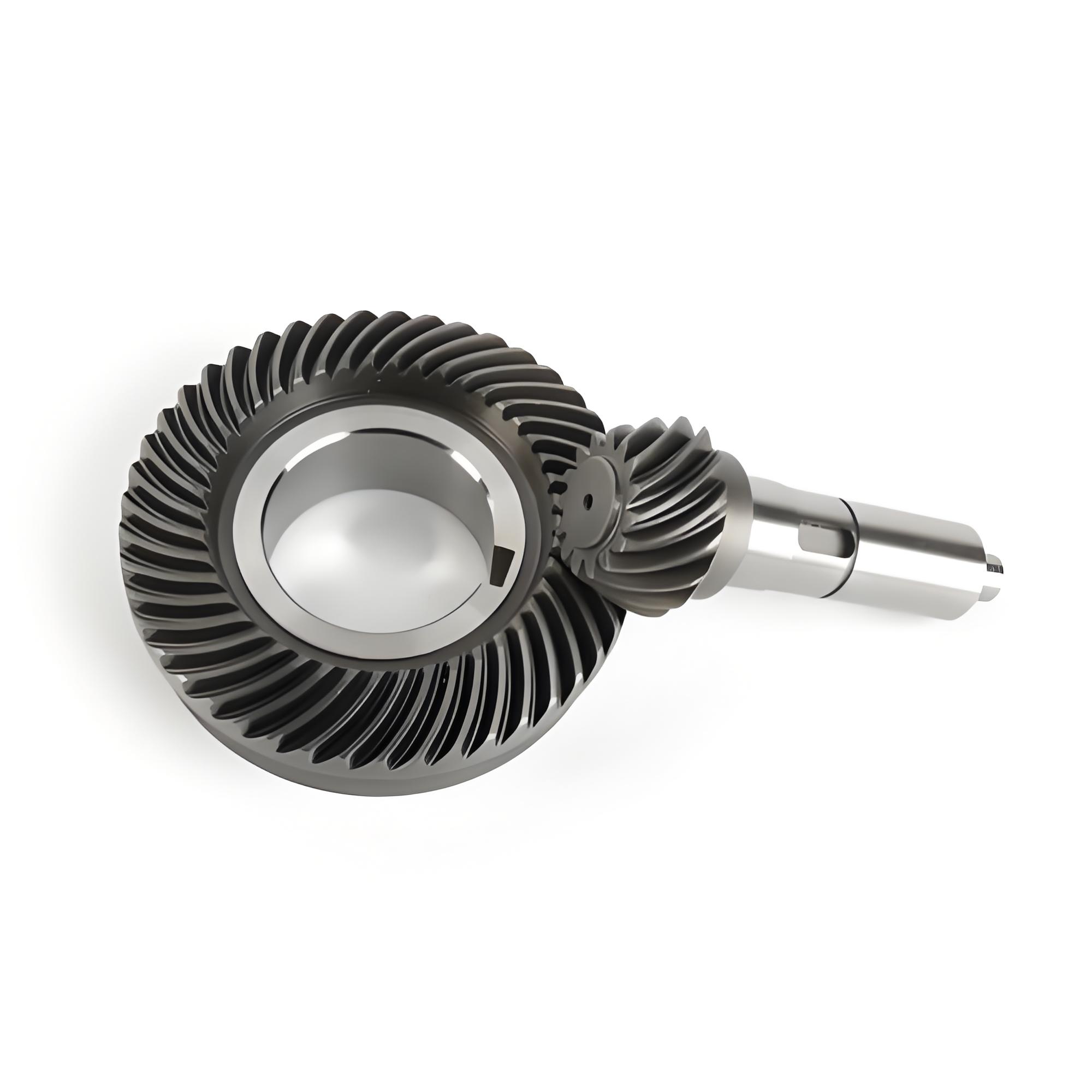

| أشكال المنتجات الرئيسية | فراغات التروس المستقيمة، فراغات التروس الحلزونية، مطروقات التروس الحلقية (بدرجات/من دون درجات)، فراغات التروس المخروطية، فراغات التروس الكوكبية، مطروقات الجريدة المسننة |
| عملية الطرق | الطرق بالقوالب / درفلة الحلقات (خاصة للتروس الحلقية) / الطرق بالقالب المفتوح + الخراطة الأولية |
| العمليات اللاحقة (اختيارية) | التطبيع / التقسية & المراجعة / الكربنة والتقسية / التقسية بالحث + الخراطة النهائية / تفريز التروس / تجليخ التروس |
| التطبيقات النموذجية | تروس نقل حركة السيارات، تروس محاور الدفع، تروس حركة آلات البناء، تروس نقل الحركة الزراعية، تروس حلقات الانعراج لتوربينات الرياح، تروس الحلقات الداخلية/الخارجية للمحامل الدورانية، تروس آلات التعدين، تروس حلقات المخفضات الصناعية |
| المعايير المطبقة | GB/T 3077، ASTM A29، DIN 17200، JIS G4051، ISO 6336، أو رسومات العميل |
| المزايا الرئيسية | 1. خطوط تدفق طرق كاملة – لا توجد خطوط تدفق مقطوعة عند جذر السن، مما يحسن مقاومة الإجهاد المتكرر بشكل ملحوظ 2. بنية كثيفة – تقضي على المسامية والانكماش والانفصال والعيوب الأخرى الناتجة عن الصب 3. استخدام عالٍ للمواد – الشكل شبه النهائي يقلل سماحية الخراطة 4. يفي بمتطلبات الاختبار بالموجات فوق الصوتية (UT) واختبار الجسيمات المغناطيسية (MT) 5. صلادة موحدة بعد المعالجة الحرارية – مقاومة جيدة لتآكل سطح السن 6. قابل للتخصيص لمعاملات مختلفة وأشكال أسنان وتروس حلقية غير قياسية وفقًا للرسومات |
المواد الشائعة والصلادة النموذجية بعد المعالجة الحرارية
| المادة | المعالجة المسبقة | طريقة تقسية السطح | صلادة السطح | صلادة القلب | تطبيق التروس النموذجي |
|---|
| 45# | مطبع / Q&T | التقسية بالحث | 45–52 HRC | 20–30 HRC | تروس منخفضة السرعة، تروس زراعية |
| 40Cr | Q&T | التقسية بالحث | 48–55 HRC | 25–32 HRC | تروس محاور السيارات، تروس نقل الحركة |
| 42CrMo | Q&T | التقسية بالحث | 50–56 HRC | 28–35 HRC | تروس الشاحنات الثقيلة، تروس حلقات توربينات الرياح |
| 20CrMnTi | الكربنة + التقسية | التقسية السطحية | 58–62 HRC | 30–42 HRC | تروس نقل حركة السيارات، تروس التفاضل |
| 20CrMnMo | الكربنة + التقسية | التقسية السطحية | 58–62 HRC | 35–45 HRC | تروس آلات البناء الثقيلة، تروس حلقات التعدين |
| 17CrNiMo6 | الكربنة + التقسية | التقسية السطحية | 58–62 HRC | 35–45 HRC | تروس علب تروس توربينات الرياح، تروس بحرية |
