| عنصر | الوصف |
|---|
| اسم المنتج | مطروقات التروس، مطروقات التروس الحلقية، فراغات التروس، فراغات التروس الحلقية، مطروقات تروس نقل الحركة |
| نظرة عامة | تُعد التروس والتروس الحلقية مكونات أساسية في أنظمة نقل الحركة الميكانيكية. تتميز التروس والتروس الحلقية المطروقة بتدفق حبيبي مستمر على طول شكل الأسنان وبنية داخلية كثيفة خالية من العيوب. وبالمقارنة مع التروس المصبوبة أو المشغلة مباشرة من القضبان، توفر التروس المطروقة مقاومة أعلى للإجهاد، ومتانة أكبر ضد الصدمات، وعمر خدمة أطول. وهي مثالية للتطبيقات ذات الأحمال الثقيلة، مثل نواقل حركة السيارات، ومحاور قيادة معدات الإنشاءات، وعلب تروس توربينات الرياح، ومحامل الدوران. |
| المواد الشائعة | الفولاذ الكربوني: 45#، 55# الفولاذ السبائكي: 40Cr، 42CrMo، 20CrMnTi، 20CrMo، 35CrMo فولاذ التقسية السطحية: 20CrMnMo، 17CrNiMo6 الفولاذ المقاوم للصدأ: 304، 316، 410 (لاحتياجات الأحمال الخفيفة أو مقاومة التآكل) |
| نطاق الوزن (لكل قطعة) | 0.5 kg – 200 kg |
| القطر الخارجي الأقصى | 100 mm – 1200 mm (للتروس الحلقية) |
| القطر الداخلي الأقصى (الترس الحلقي) | 50 mm – 1000 mm |

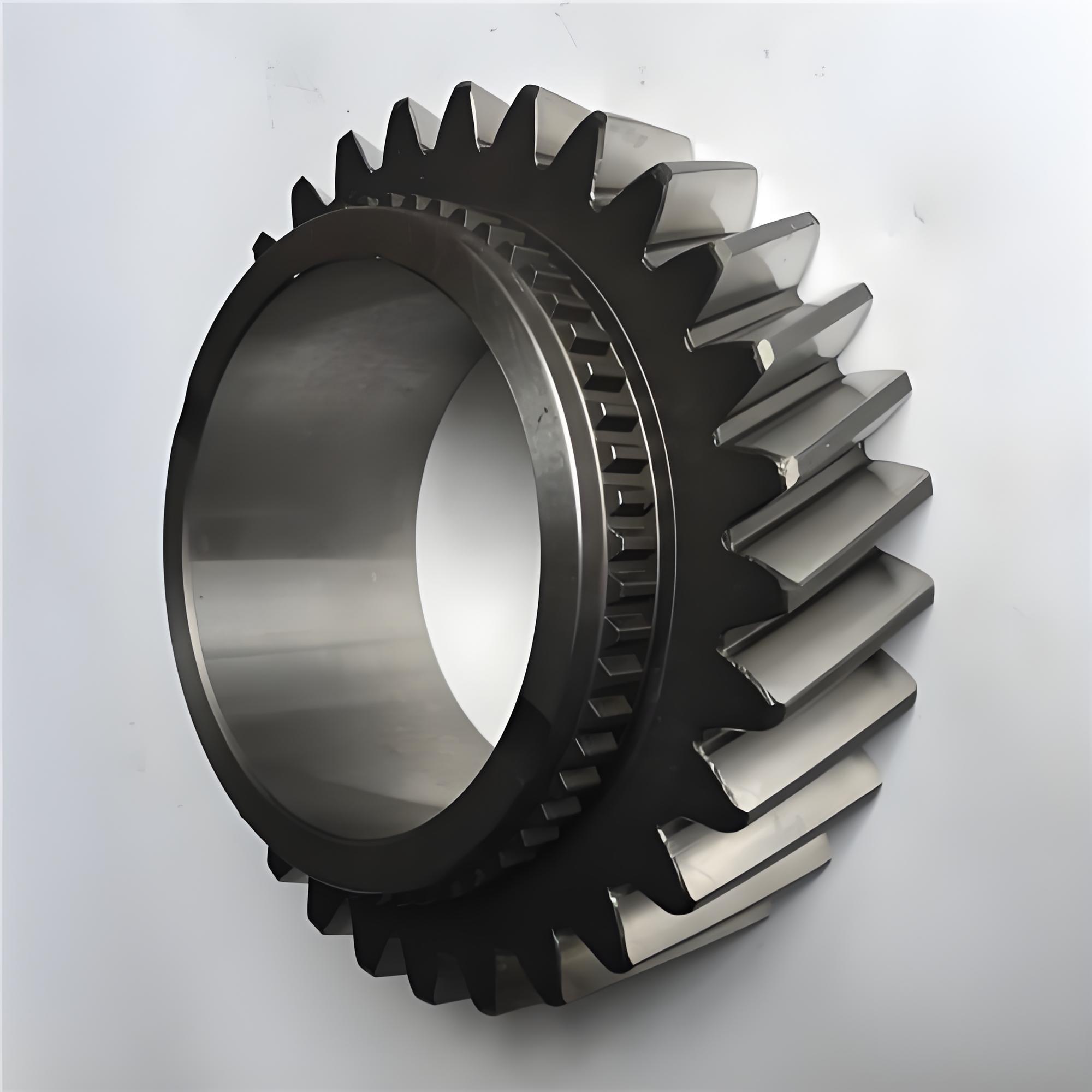

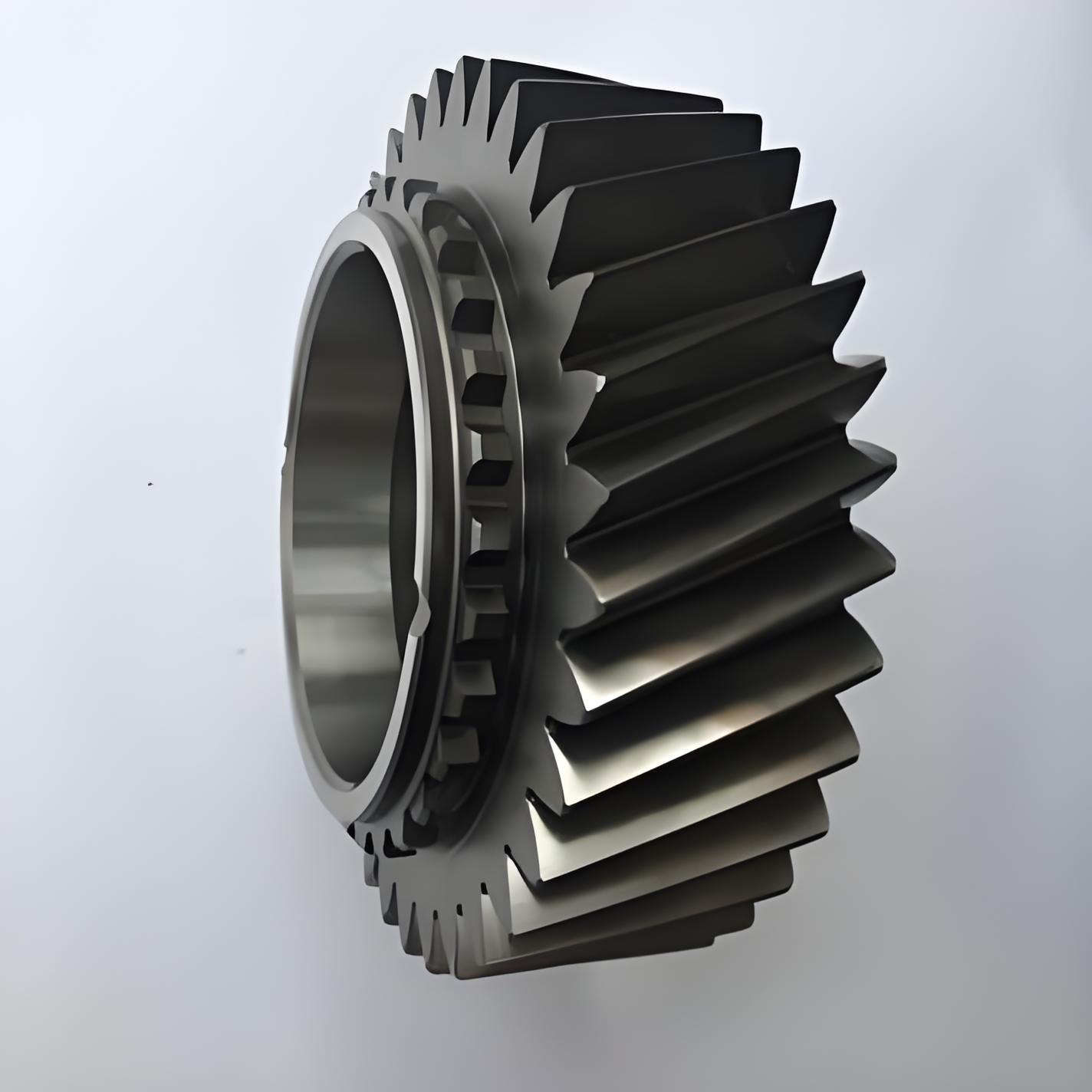

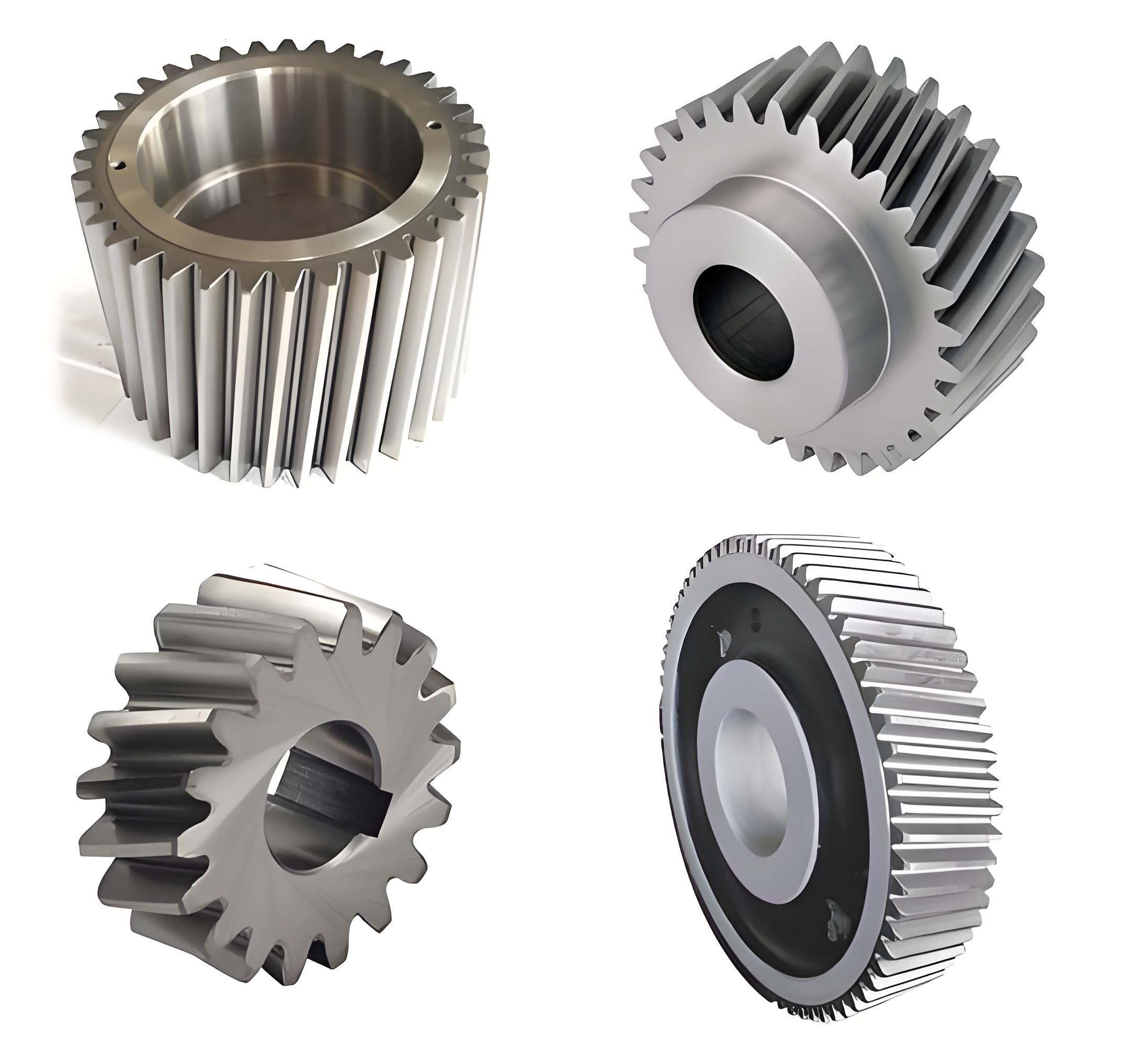

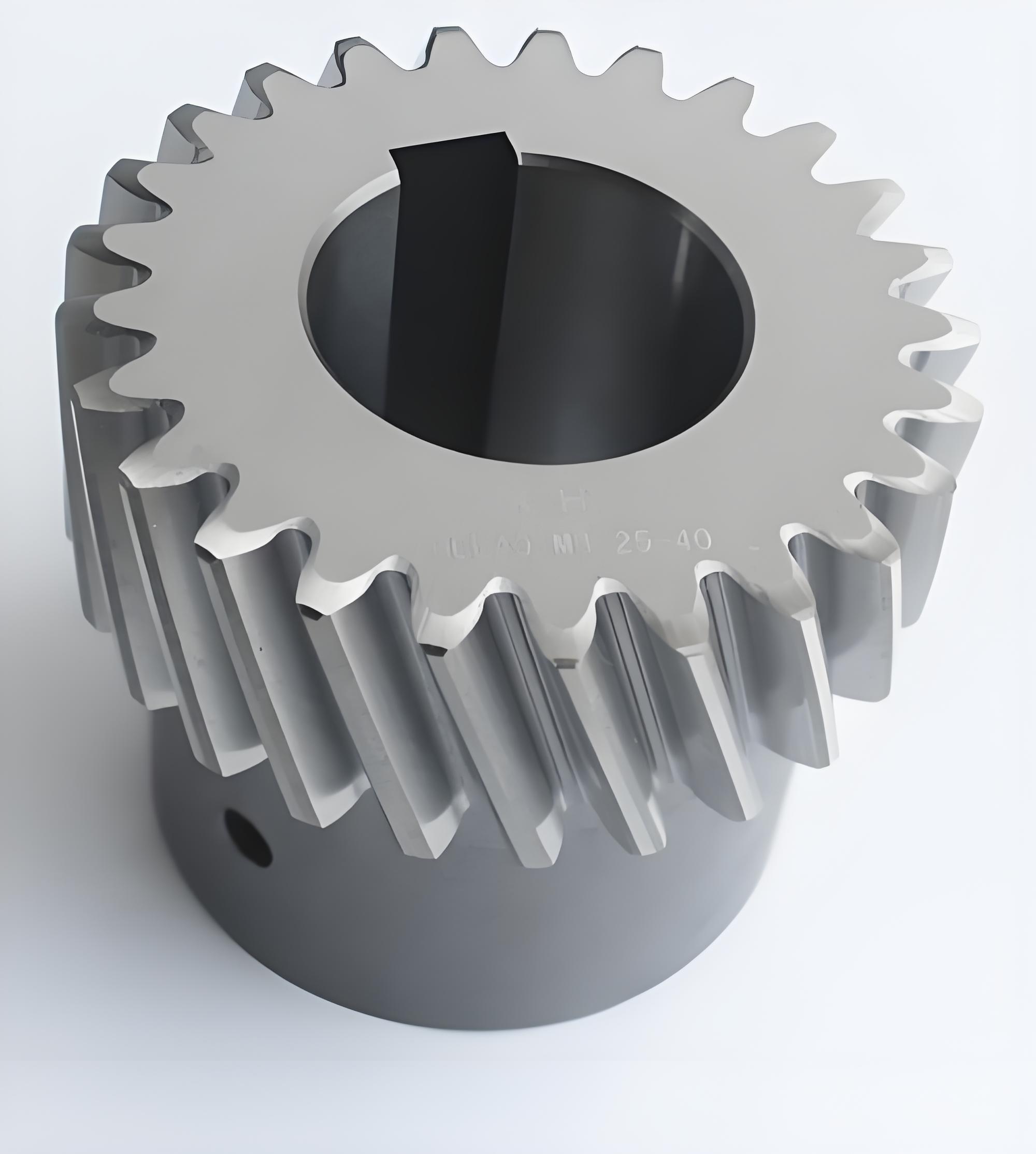

| أشكال المنتجات الرئيسية | فراغات التروس المستقيمة، فراغات التروس الحلزونية، مطروقات التروس الحلقية (مع/بدون درجات)، فراغات التروس المخروطية، فراغات التروس الكوكبية، مطروقات الجريدة المسننة |
| عملية الطرق | الطرق بالقوالب / درفلة الحلقات (خاصة بالتروس الحلقية) / الطرق بالقالب المفتوح + الخراطة الأولية |
| العمليات اللاحقة (اختيارية) | التطبيع / التقسية والمراجعة & التخمير / الكربنة & التقسية / التقسية بالحث + الخراطة النهائية / تفريز التروس / تجليخ التروس |
| التطبيقات النموذجية | تروس نقل حركة السيارات، تروس محاور القيادة، تروس سير معدات الإنشاءات، تروس نقل الحركة الزراعية، تروس حلقات الانحراف لتوربينات الرياح، التروس الحلقية الداخلية/الخارجية لمحامل الدوران، تروس معدات التعدين، التروس الحلقية لمخفضات السرعة الصناعية |
| المعايير المطبقة | GB/T 3077، ASTM A29، DIN 17200، JIS G4051، ISO 6336، أو رسومات العميل |
| المزايا الرئيسية | 1. خطوط تدفق طرق كاملة – دون خطوط تدفق مقطوعة عند جذر السن، مما يحسن مقاومة الإجهاد بشكل كبير 2. بنية كثيفة – تقضي على المسامية والانكماش والانفصال وغيرها من عيوب الصب 3. استفادة عالية من المواد – الشكل القريب من الشكل النهائي يقلل سماحية الخراطة 4. تفي بمتطلبات الاختبار بالموجات فوق الصوتية (UT) واختبار الجسيمات المغناطيسية (MT) 5. صلادة موحدة بعد المعالجة الحرارية – مقاومة جيدة لتآكل سطح الأسنان 6. قابلة للتخصيص لوحدات مختلفة وأشكال أسنان وتروس حلقية غير قياسية وفقًا للرسومات |
المواد الشائعة والصلادة النموذجية بعد المعالجة الحرارية
| المادة | المعالجة المسبقة | طريقة تقسية السطح | صلادة السطح | صلادة القلب | تطبيقات التروس النموذجية |
|---|
| 45# | مطبع / Q&T | التقسية بالحث | 45–52 HRC | 20–30 HRC | تروس منخفضة السرعة، تروس زراعية |
| 40Cr | Q&T | التقسية بالحث | 48–55 HRC | 25–32 HRC | تروس محاور السيارات، تروس نقل الحركة |
| 42CrMo | Q&T | التقسية بالحث | 50–56 HRC | 28–35 HRC | تروس الشاحنات الثقيلة، تروس حلقات توربينات الرياح |
| 20CrMnTi | الكربنة + التقسية | التقسية السطحية | 58–62 HRC | 30–42 HRC | تروس نقل حركة السيارات، التروس التفاضلية |
| 20CrMnMo | الكربنة + التقسية | التقسية السطحية | 58–62 HRC | 35–45 HRC | تروس معدات الإنشاءات الثقيلة، تروس حلقية للتعدين |
| 17CrNiMo6 | الكربنة + التقسية | التقسية السطحية | 58–62 HRC | 35–45 HRC | تروس علب تروس توربينات الرياح، التروس البحرية |
