| عنصر | الوصف |
|---|
| اسم المنتج | مطروقات التروس، مطروقات التروس الحلقية، فراغات التروس، فراغات التروس الحلقية، مطروقات تروس نقل الحركة |
| نظرة عامة | تُعد التروس والتروس الحلقية مكونات أساسية في أنظمة نقل الحركة الميكانيكية. تتميز التروس والتروس الحلقية المطروقة بتدفق حبيبي مستمر على طول شكل السن وبنية داخلية كثيفة خالية من العيوب. وبالمقارنة مع التروس المصبوبة أو المشغّلة مباشرة من قضبان الخام، توفر التروس المطروقة مقاومة أعلى للإجهاد، ومتانة أكبر للصدمات، وعمر خدمة أطول. وهي مثالية لتطبيقات الأحمال الثقيلة مثل نواقل حركة السيارات، ومحاور القيادة لآلات البناء، وعلب تروس توربينات الرياح، والمحامل الدوارة. |
| المواد الشائعة | الفولاذ الكربوني: 45#، 55# الفولاذ السبائكي: 40Cr، 42CrMo، 20CrMnTi، 20CrMo، 35CrMo فولاذ التقسية السطحية: 20CrMnMo، 17CrNiMo6 الفولاذ المقاوم للصدأ: 304، 316، 410 (لاحتياجات الأحمال الخفيفة أو مقاومة التآكل) |
| نطاق الوزن (لكل قطعة) | 0.5 kg – 200 kg |
| القطر الخارجي الأقصى | 100 mm – 1200 mm (للتروس الحلقية) |
| القطر الداخلي الأقصى (الترس الحلقي) | 50 mm – 1000 mm |

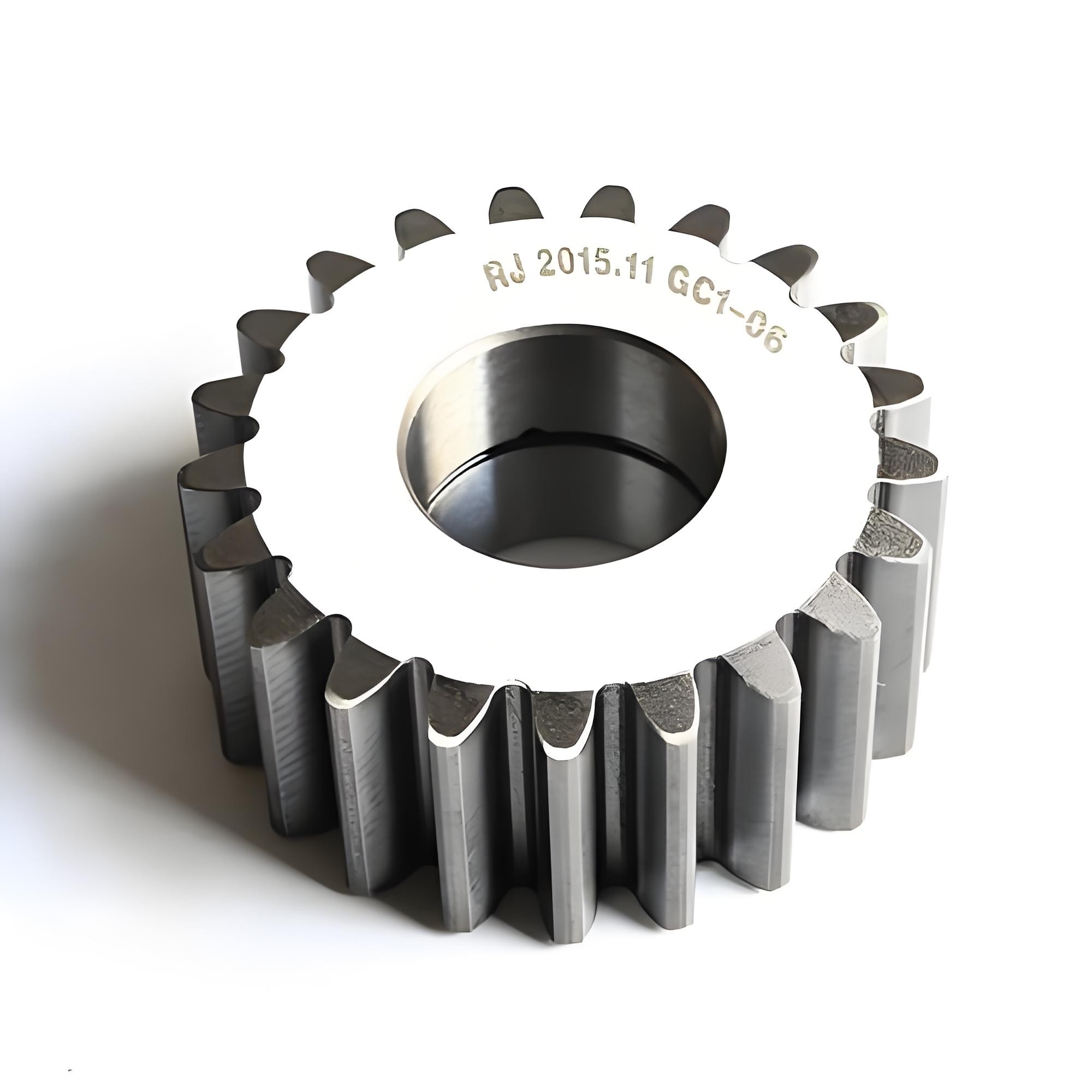

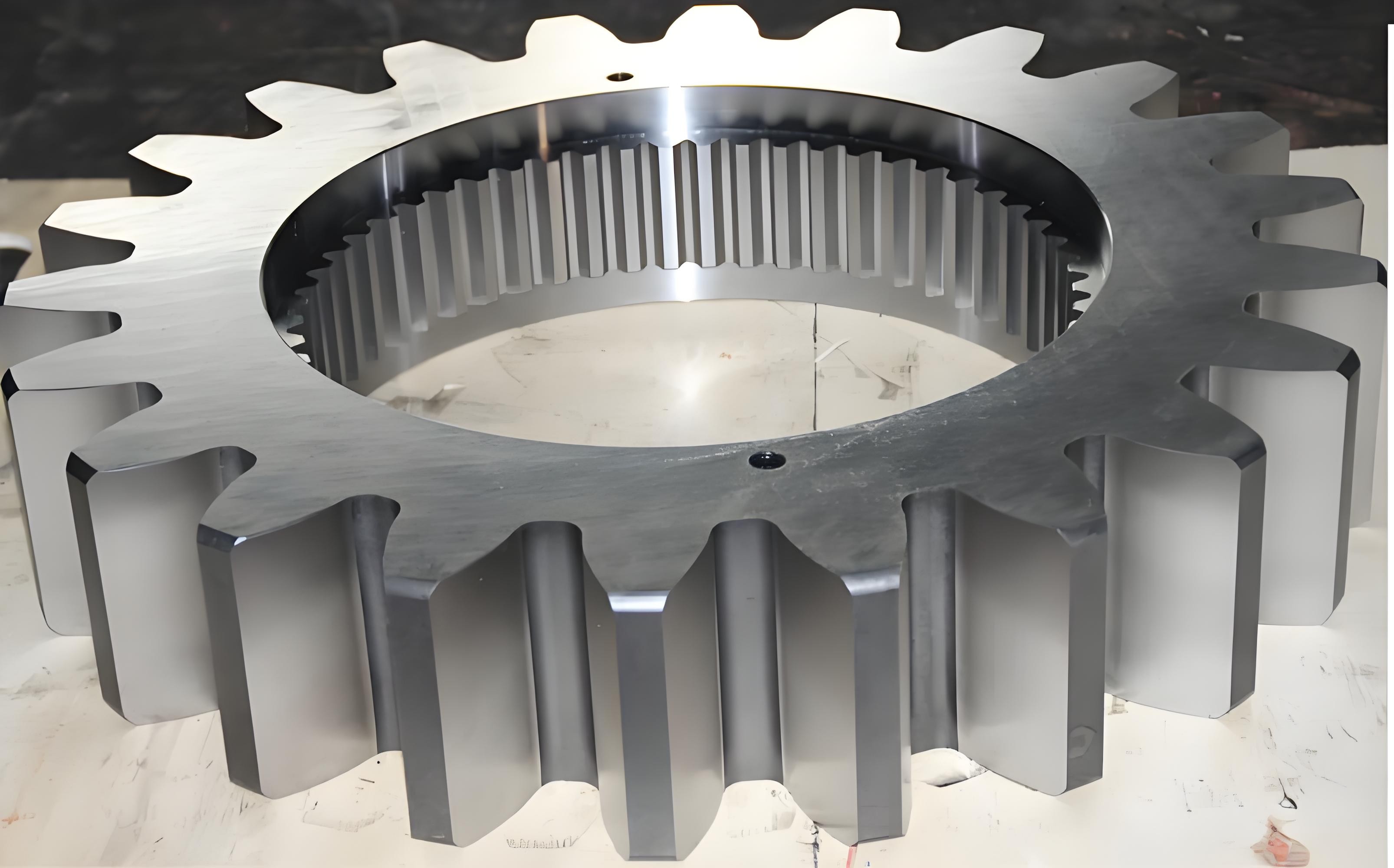

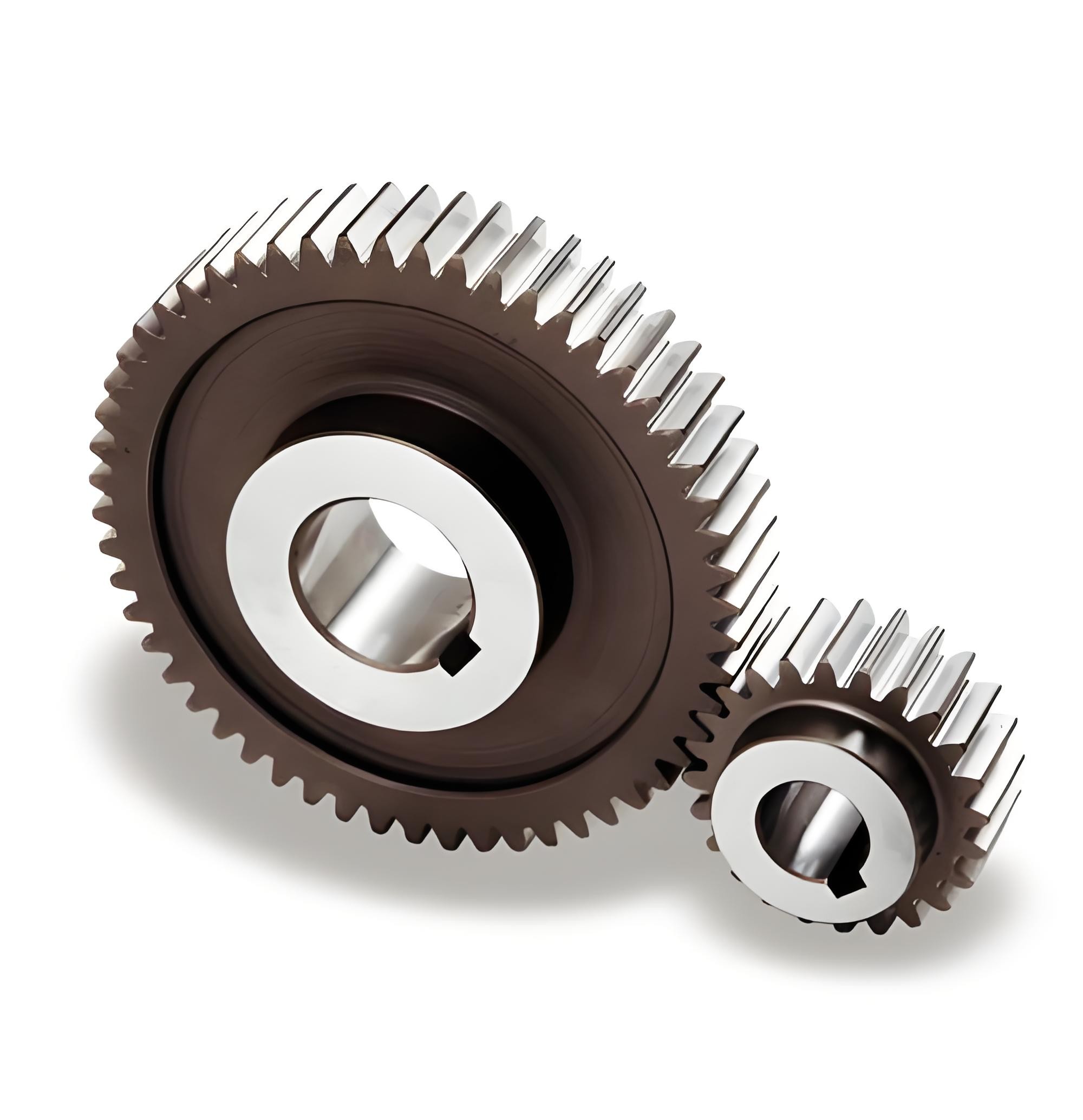

| أشكال المنتجات الرئيسية | فراغات التروس المستقيمة، فراغات التروس الحلزونية، مطروقات التروس الحلقية (بدرجات/بدون درجات)، فراغات التروس المخروطية، فراغات التروس الكوكبية، مطروقات الجريدة المسننة |
| عملية الطرق | الطرق بالقوالب / درفلة الحلقات (مخصصة للتروس الحلقية) / الطرق بالقالب المفتوح + الخراطة الخشنة |
| العمليات اللاحقة (اختيارية) | التطبيع / التبريد والتلطيف Q&T / الكربنة والتقسية / التقسية بالحث + الخراطة النهائية / تفريز التروس / تجليخ التروس |
| التطبيقات النموذجية | تروس نواقل حركة السيارات، تروس محاور القيادة، تروس سير آلات البناء، تروس نقل الحركة الزراعية، تروس حلقات الانحراف لتوربينات الرياح، تروس الحلقات الداخلية/الخارجية للمحامل الدوارة، تروس معدات التعدين، تروس حلقات المخفضات الصناعية |
| المعايير المطبقة | GB/T 3077، ASTM A29، DIN 17200، JIS G4051، ISO 6336، أو رسومات العميل |
| المزايا الرئيسية | 1. تدفق كامل لألياف الطرق – دون قطع لتدفق الألياف عند جذر السن، مما يحسن مقاومة الإجهاد بشكل ملحوظ 2. بنية كثيفة – تقضي على المسامية والانكماش والانفصال وغيرها من عيوب الصب 3. استفادة عالية من المواد – الشكل شبه النهائي يقلل سماحية الخراطة 4. يفي بمتطلبات اختبار الموجات فوق الصوتية (UT) واختبار الجسيمات المغناطيسية (MT) 5. صلادة موحدة بعد المعالجة الحرارية – مقاومة جيدة لتآكل سطح الأسنان 6. قابل للتخصيص لوحدات مختلفة وأشكال أسنان وتروس حلقية غير قياسية متنوعة وفقًا للرسومات |
المواد الشائعة والصلادة النموذجية بعد المعالجة الحرارية
| المادة | المعالجة المسبقة | طريقة تقسية السطح | صلادة السطح | صلادة القلب | تطبيقات التروس النموذجية |
|---|
| 45# | مطبع / Q&T | التقسية بالحث | 45–52 HRC | 20–30 HRC | تروس منخفضة السرعة، تروس زراعية |
| 40Cr | Q&T | التقسية بالحث | 48–55 HRC | 25–32 HRC | تروس محاور السيارات، تروس نواقل الحركة |
| 42CrMo | Q&T | التقسية بالحث | 50–56 HRC | 28–35 HRC | تروس الشاحنات الثقيلة، تروس حلقات توربينات الرياح |
| 20CrMnTi | الكربنة + التقسية | التقسية السطحية | 58–62 HRC | 30–42 HRC | تروس نواقل حركة السيارات، تروس التفاضل |
| 20CrMnMo | الكربنة + التقسية | التقسية السطحية | 58–62 HRC | 35–45 HRC | تروس آلات البناء الثقيلة، تروس حلقات التعدين |
| 17CrNiMo6 | الكربنة + التقسية | التقسية السطحية | 58–62 HRC | 35–45 HRC | تروس علب تروس توربينات الرياح، التروس البحرية |
