| عنصر | الوصف |
|---|

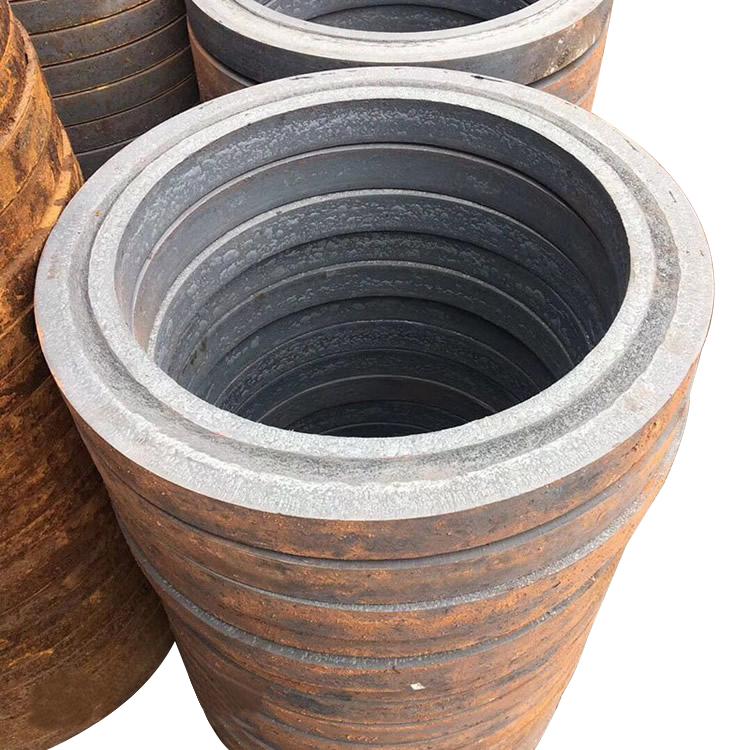

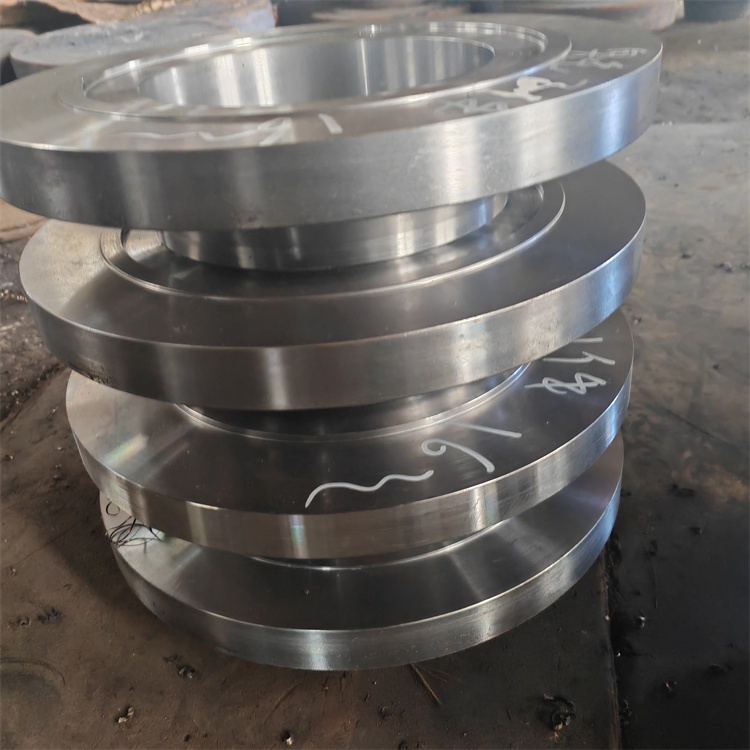

| اسم المنتج | حلقات محامل الدوران، الحلقات الداخلية/الخارجية لمحامل الدوران، تروس حلقات الدوران، مطروقات حلقات الدوران، حلقات محامل الطاولة الدوارة |
| نظرة عامة | حلقات محامل الدوران هي المكونات الأساسية لمحامل الدوران (محامل الطاولة الدوارة)، وتتكون عادةً من حلقات داخلية وخارجية. وهي تتحمل الأحمال المحورية والأحمال الشعاعية وعزوم الانقلاب. تُصنّع هذه الحلقات بالدرفلة الحلقية الدقيقة أو بالحدادة بالقوالب، وتتميز ببنية كثيفة وتدفق حبيبي مستمر. وبعد التقسية الحثية لمسار التدحرج، توفر مقاومة ممتازة لإجهاد التلامس ومقاومة التآكل. تُستخدم على نطاق واسع في الرافعات والحفارات وتوربينات الرياح وأنظمة التتبع الشمسي والطاولات الدوارة الروبوتية ومعدات الموانئ. |
| المواد الشائعة | الفولاذ الكربوني: 45#، 50Mn؛ فولاذ السبائك: 40Cr، 42CrMo، 50Mn، S48C، S55C؛ الفولاذ المقاوم للصدأ: 440C، 420 (لمقاومة التآكل)؛ أخرى: GCr15 (لمحامل الدوران الدقيقة الصغيرة) |
| نطاق الوزن (لكل قطعة) | 10 kg – 3000 kg |
| نطاق القطر الخارجي | 200 mm – 4000 mm |
| نطاق القطر الداخلي | 100 mm – 3500 mm |
| ارتفاع المقطع | 30 mm – 250 mm |
| قطر خطوة مسار التدحرج | 150 mm – 3700 mm |
| أشكال المنتجات الرئيسية | مطروقات الحلقة الداخلية، مطروقات الحلقة الخارجية، حلقات داخلية/خارجية مسننة، حلقات غير مسننة، حلقات مسار تدحرج عالية الدقة |
| عملية الطرق | درفلة حلقية شعاعية-محورية / حدادة بالقالب المفتوح + توسيع بالماندريل / حدادة بالقالب المغلق (للمقاسات الصغيرة) |
| العمليات اللاحقة (اختيارية) | تطبيع / تلدين / تقسية ومراجعة & / تقسية حثية لمسار التدحرج / تجليخ مسار التدحرج / قطع التروس (تفريز بالهوب/تشكيل/تقسية) / ثقب / تجويف |
| التطبيقات النموذجية | الحفارات، الرافعات الشاحنة، الرافعات البرجية، الرافعات الزاحفة، أنظمة الانحراف وضبط الميل لتوربينات الرياح، أجهزة التتبع الشمسي الحراري، الطاولات الدوارة الروبوتية، رافعات الموانئ، آلات حفر الأنفاق، أسرّة الدوران لأجهزة التصوير المقطعي الطبي CT |
| المعايير المطبقة | GB/T 3077، JB/T 2300 (معيار محامل الدوران)، ISO 281 (عمر المحمل)، DIN 17200، ASTM A29، أو رسومات العميل |
| المزايا الرئيسية | 1. تدفق حبيبي محيطي مستمر من الدرفلة الحلقية – دون انقطاع لتدفق الحبيبات عند مسارات التدحرج، مما يحسن عمر إجهاد التلامس بشكل ملحوظ 2. بنية داخلية كثيفة – تفي بمتطلبات الاختبار بالموجات فوق الصوتية (GB/T 6402 المستوى 2 أو EN 10228-3) 3. صلادة موحدة بعد التقسية والمراجعة – تصل التقسية الحثية لمسار التدحرج إلى 55–62 HRC مع عمق طبقة قابل للتحكم 4. دقة أبعاد عالية – حلقات داخلية/خارجية متطابقة مع انحراف دائري منخفض لمسار التدحرج 5. يمكن ترك سماحية للتروس – تتوفر عمليات التفريز بالهوب/التشكيل والتسليم النهائي 6. مواد قابلة للتتبع – تتوفر تقارير الاختبارات الميكانيكية وتقارير الفحص المعدني 7. مواد ومعالجة حرارية محسّنة للتطبيقات الشاقة (طاقة الرياح، معدات البناء) |
المواد الشائعة والصلادة النموذجية بعد المعالجة الحرارية.
| المادة | حالة ما قبل التقسية | نطاق الصلادة (بعد التقسية والمراجعة) | صلادة الحث لمسار التدحرج | تصنيف الحمل النموذجي | الصناعة المناسبة |
|---|
| 45# | مطبع / Q&T | 170–210 HB | 50–55 HRC | خدمة خفيفة | الحفارات الصغيرة، أجهزة التتبع الشمسي |
| 50Mn | Q&T | 210–260 HB | 52–58 HRC | خدمة متوسطة | الرافعات البرجية، الرافعات الشاحنة، الحفارات متوسطة الحجم |
| S48C / S55C | Q&T | 220–270 HB | 55–60 HRC | خدمة متوسطة | محامل الدوران العامة، الطاولات الدوارة للرافعات الشوكية |
| 40Cr | Q&T | 240–280 HB | 52–58 HRC | خدمة متوسطة/شاقة | معدات البناء، معدات الموانئ |
| 42CrMo | Q&T | 260–320 HB | 55–62 HRC | خدمة شاقة | الحفارات الكبيرة، محامل الانحراف/ضبط الميل لتوربينات الرياح، آلات حفر الأنفاق TBMs |
| 440C (مقاوم للصدأ) | تقسية ومراجعة | 55–60 HRC | —— | خدمة خفيفة | البيئات المسببة للتآكل، المعدات الطبية، آلات الأغذية |
