| البند | الوصف |
|---|

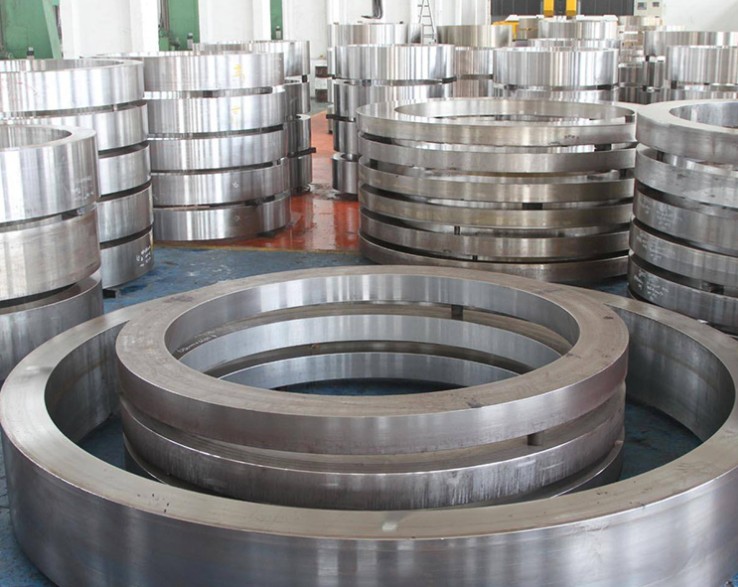

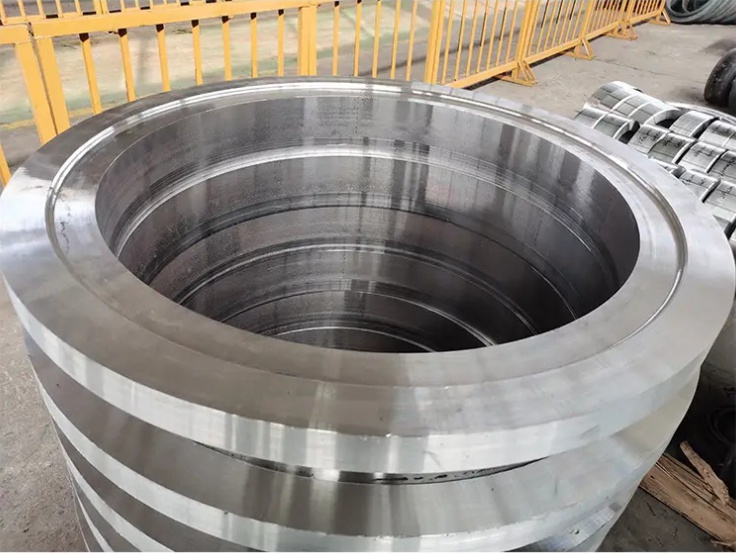

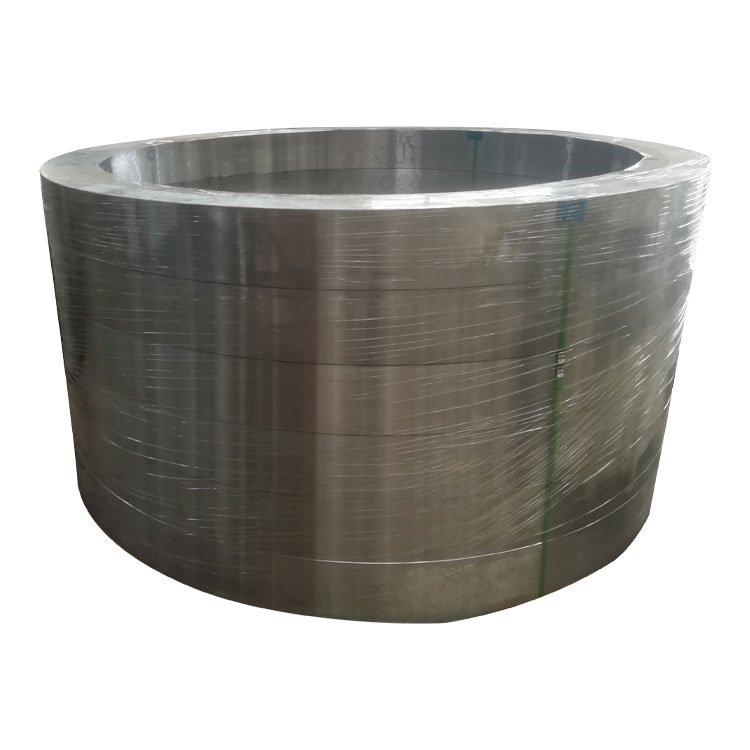

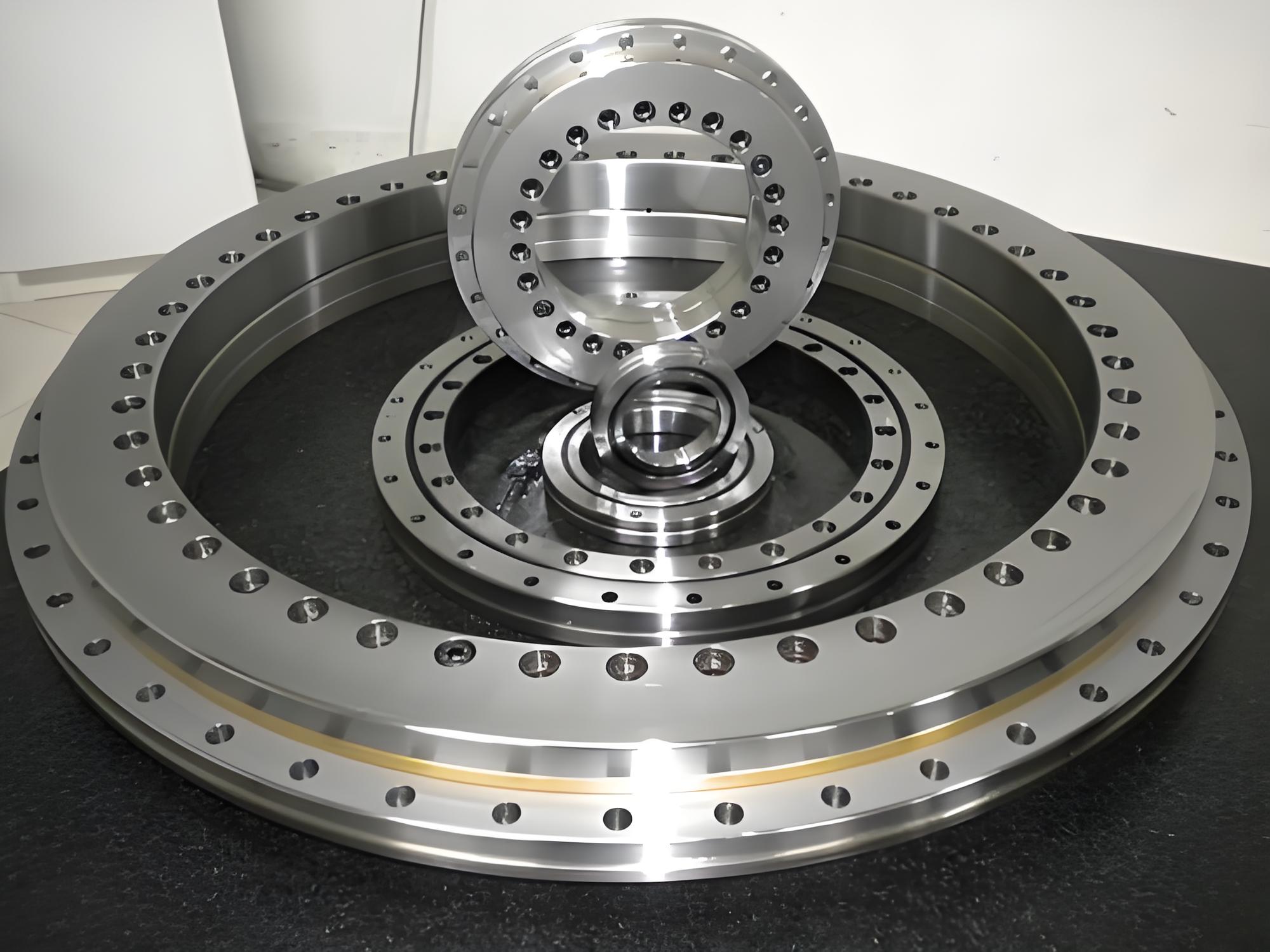

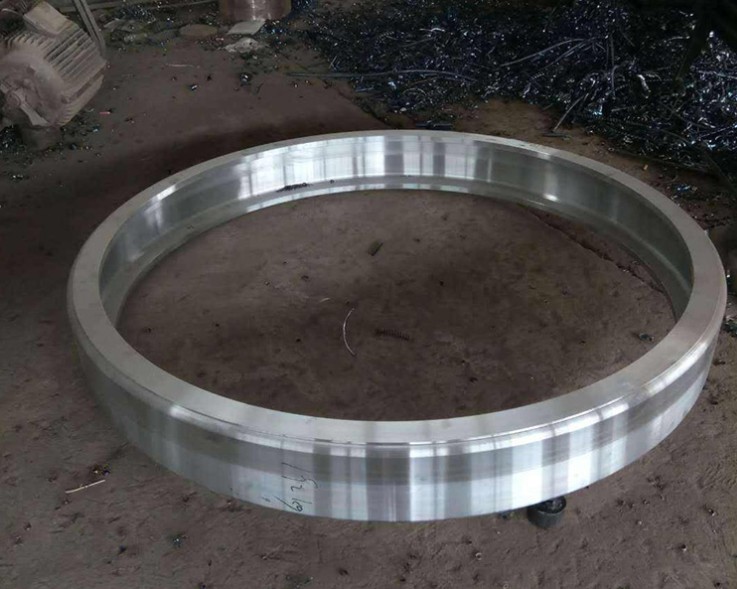

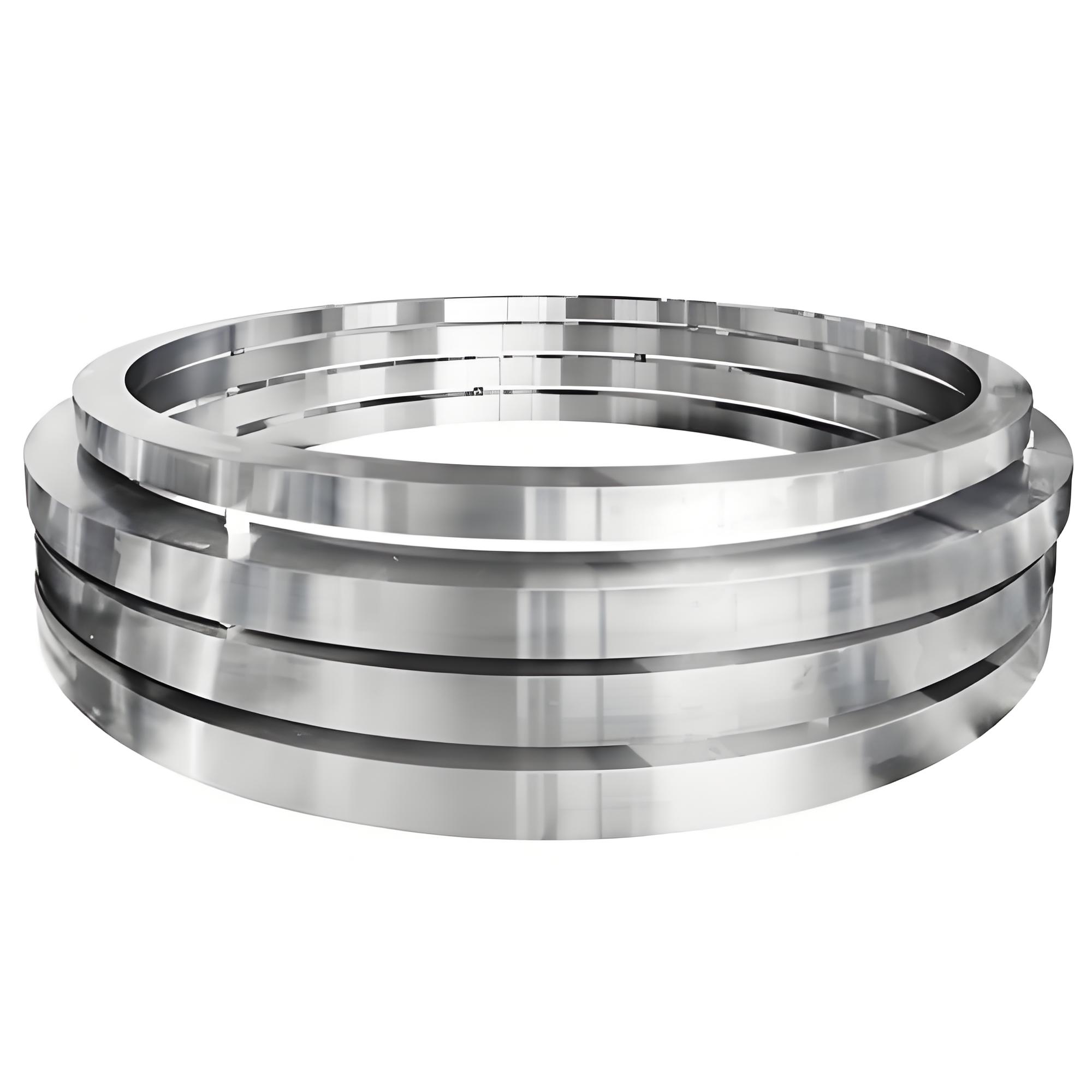

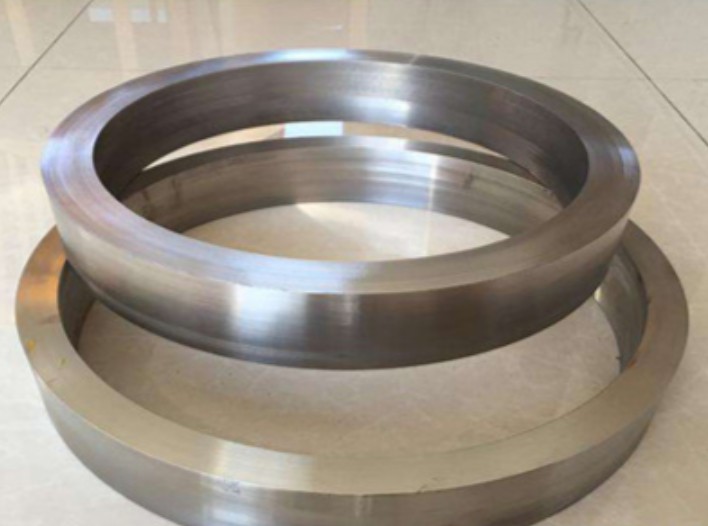

| اسم المنتج | حلقات محامل الدوران، الحلقات الداخلية/الخارجية لمحامل الدوران، تروس حلقات الدوران، مطروقات حلقات الدوران، حلقات محامل المنصات الدوارة |
| نظرة عامة | حلقات محامل الدوران هي المكونات الأساسية لمحامل الدوران (محامل المنصات الدوارة)، وتتكون عادةً من حلقات داخلية وخارجية. وهي تدعم الأحمال المحورية والأحمال الشعاعية وعزوم الانقلاب. تُصنَّع هذه الحلقات بواسطة الدرفلة الحلقية الدقيقة أو الطرق بالقوالب، وتتميز ببنية كثيفة وتدفق حبيبي مستمر. بعد التقسية الحثية لمجرى الدحرجة، توفر قوة ممتازة ضد إجهاد التلامس ومقاومة للتآكل. تُستخدم على نطاق واسع في الرافعات، والحفارات، وتوربينات الرياح، وأنظمة تتبع الطاقة الشمسية، والمنصات الدوارة الروبوتية، ومعدات الموانئ. |
| المواد الشائعة | الفولاذ الكربوني: 45#, 50Mnالفولاذ السبائكي: 40Cr, 42CrMo, 50Mn, S48C, S55Cالفولاذ المقاوم للصدأ: 440C, 420 (لمقاومة التآكل)أخرى: GCr15 (لمحامل الدوران الدقيقة الصغيرة) |
| نطاق الوزن (لكل قطعة) | 10 kg – 3000 kg |
| نطاق القطر الخارجي | 200 mm – 4000 mm |
| نطاق القطر الداخلي | 100 mm – 3500 mm |
| ارتفاع المقطع | 30 mm – 250 mm |
| قطر تقسيم مجرى الدحرجة | 150 mm – 3700 mm |

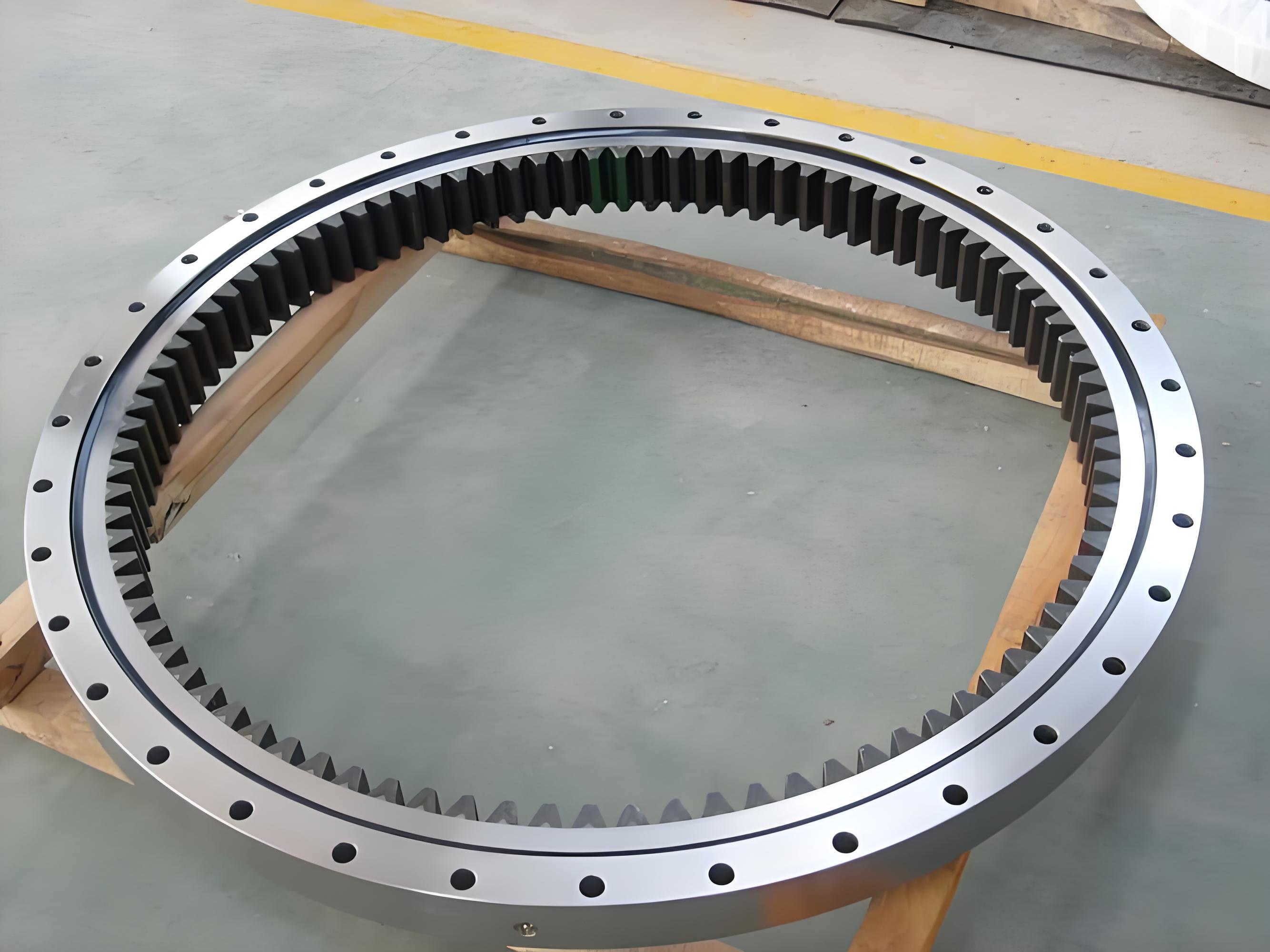

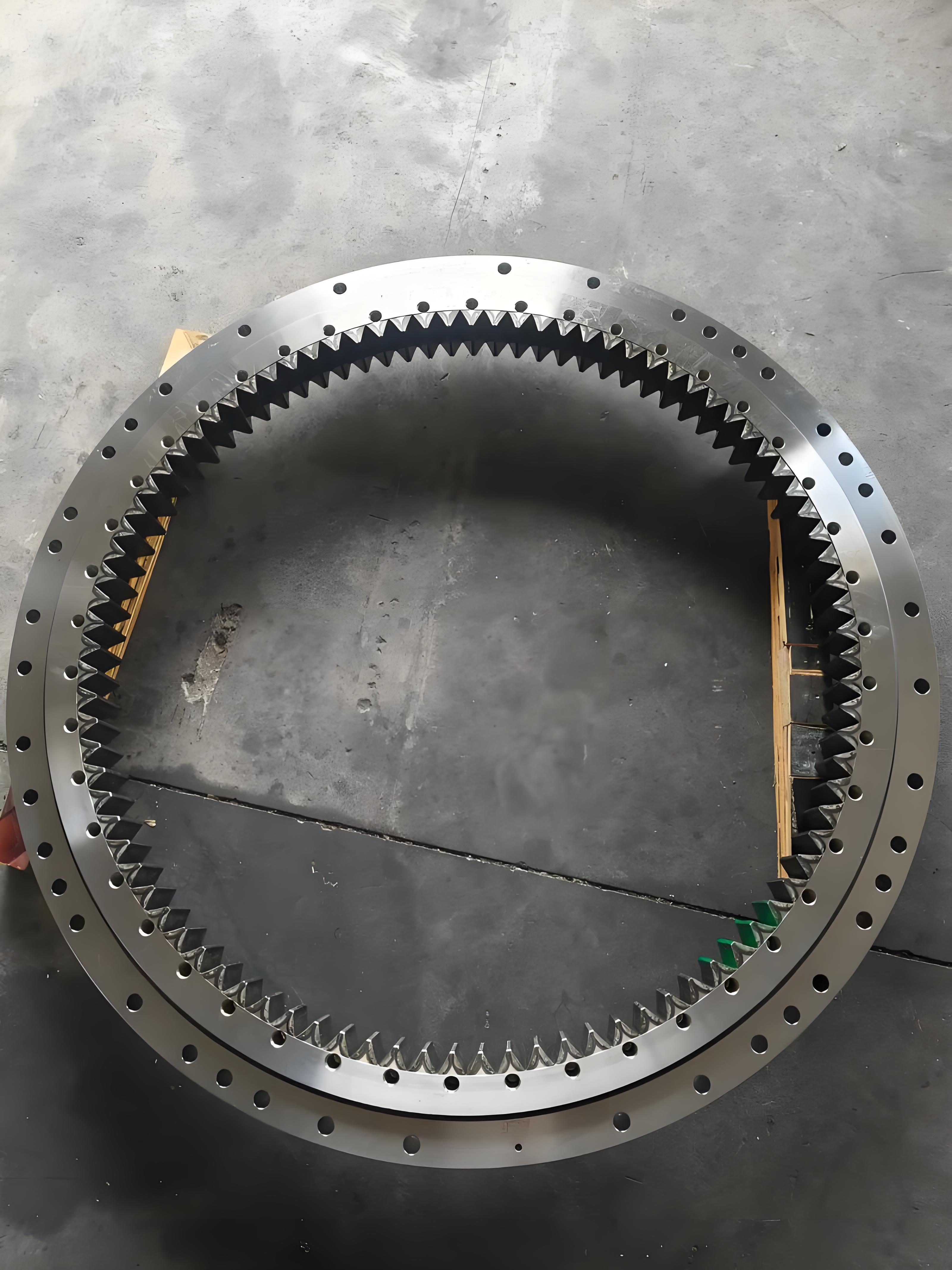

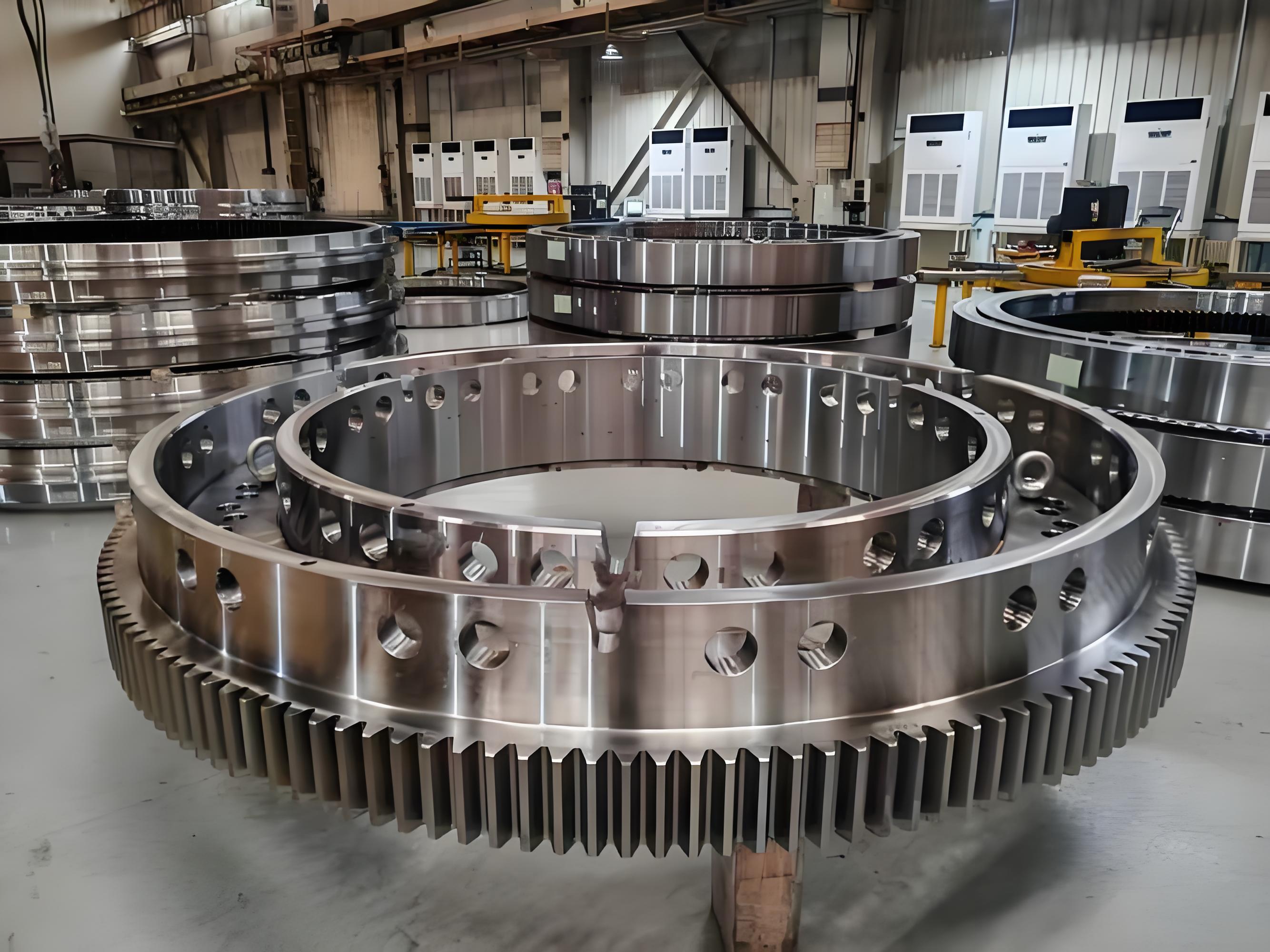

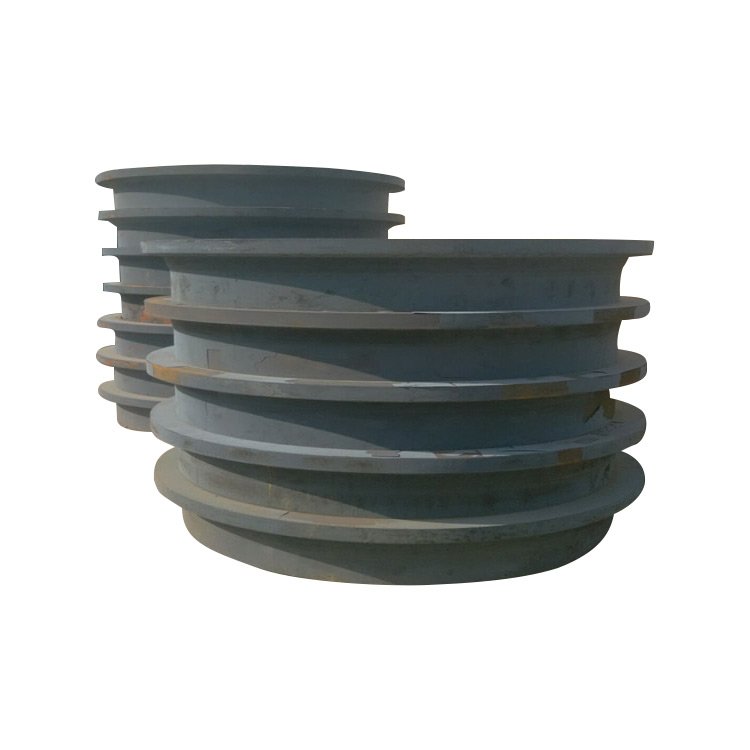

| أشكال المنتجات الرئيسية | مطروقات الحلقات الداخلية، مطروقات الحلقات الخارجية، الحلقات الداخلية/الخارجية ذات الأسنان الترسية، الحلقات غير المسننة، حلقات مجاري الدحرجة عالية الدقة |
| عملية الطرق | الدرفلة الحلقية الشعاعية-المحورية / الطرق الحر + التوسيع بالمغزل / الطرق بالقوالب المغلقة (للأحجام الصغيرة) |
| العمليات اللاحقة (اختيارية) | التطبيع / التلدين / الإخماد & المراجعة / التقسية الحثية لمجرى الدحرجة / طحن مجرى الدحرجة / قطع التروس (التفريز بالهوب/التشكيل/التقسية) / الثقب / التجويف |
| التطبيقات النموذجية | الحفارات، الرافعات الشاحنة، الرافعات البرجية، الرافعات الزاحفة، أنظمة الانحراف & وتغيير زاوية الريش لتوربينات الرياح، أجهزة تتبع الطاقة الشمسية الحرارية، المنصات الدوارة الروبوتية، رافعات الموانئ، آلات حفر الأنفاق، أسِرّة الدوران لأجهزة CT الطبية |
| المعايير القابلة للتطبيق | GB/T 3077, JB/T 2300 (معيار محامل الدوران), ISO 281 (عمر المحمل), DIN 17200, ASTM A29, أو رسومات العميل |
| المزايا الرئيسية | 1. تدفق حبيبي محيطي مستمر ناتج عن الدرفلة الحلقية – لا يوجد انقطاع في تدفق الحبيبات عند مجاري الدحرجة، مما يحسن عمر إجهاد التلامس بشكل كبير2. بنية داخلية كثيفة – تفي بمتطلبات الاختبار بالموجات فوق الصوتية (GB/T 6402 Level 2 أو EN 10228-3)3. صلادة موحدة بعد Q&T – تصل صلادة التقسية الحثية لمجرى الدحرجة إلى 55–62 HRC مع عمق طبقة قابل للتحكم4. دقة أبعاد عالية – حلقات داخلية/خارجية متطابقة مع انخفاض انحراف دوران مجرى الدحرجة5. يمكن حجز سماحية للتروس – تتوفر عمليات تفريز التروس بالهوب/التشكيل والتسليم النهائي6. مادة قابلة للتتبع – يتم توفير تقارير الاختبارات الميكانيكية والتقارير المعدنية7. مواد ومعالجة حرارية محسّنة للتطبيقات الشاقة (طاقة الرياح، آلات البناء) |
المواد الشائعة & الصلادة النموذجية بعد المعالجة الحرارية.
| المادة | حالة ما قبل التقسية | نطاق الصلادة (بعد Q&T) | صلادة التقسية الحثية لمجرى الدحرجة | تصنيف الحمل النموذجي | الصناعة المناسبة |
|---|
| 45# | مطبع / Q&T | 170–210 HB | 50–55 HRC | خدمة خفيفة | حفارات صغيرة، أجهزة تتبع الطاقة الشمسية |
| 50Mn | Q&T | 210–260 HB | 52–58 HRC | خدمة متوسطة | رافعات برجية، رافعات شاحنة، حفارات متوسطة الحجم |
| S48C / S55C | Q&T | 220–270 HB | 55–60 HRC | خدمة متوسطة | محامل دوران عامة، منصات دوارة للرافعات الشوكية |
| 40Cr | Q&T | 240–280 HB | 52–58 HRC | خدمة متوسطة/شاقة | آلات البناء، معدات الموانئ |
| 42CrMo | Q&T | 260–320 HB | 55–62 HRC | خدمة شاقة | حفارات كبيرة، محامل الانحراف/تغيير زاوية الريش لتوربينات الرياح، آلات حفر الأنفاق |
| 440C (مقاوم للصدأ) | التقسية & المراجعة | 55–60 HRC | —— | خدمة صغيرة | بيئات مسببة للتآكل، معدات طبية، آلات غذائية |
