| البند | الوصف |
|---|

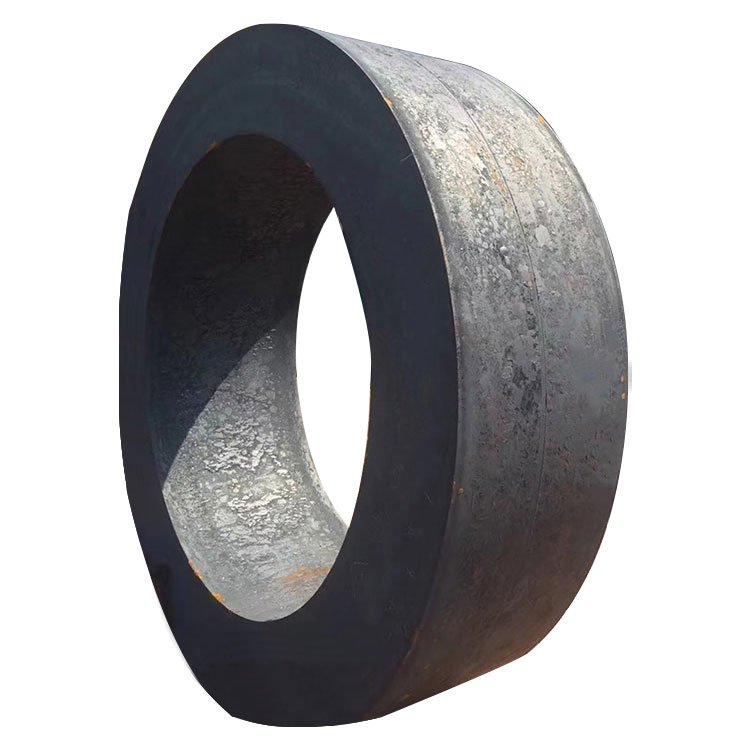

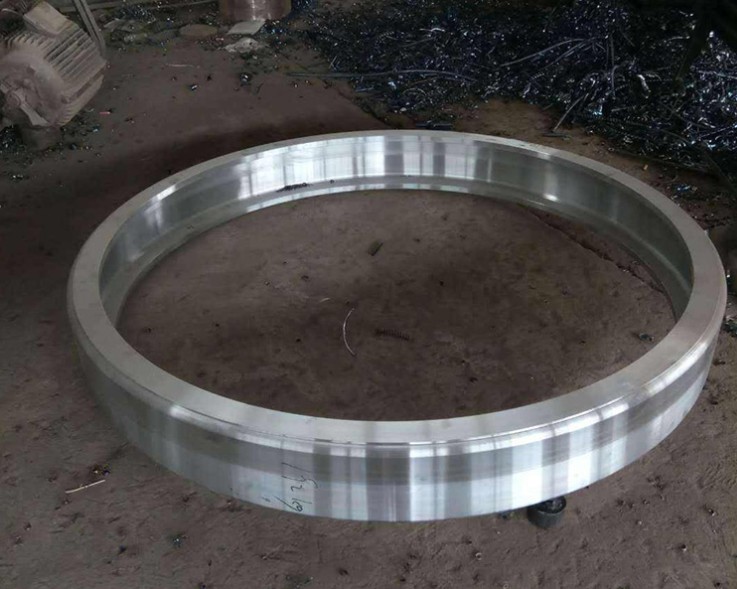

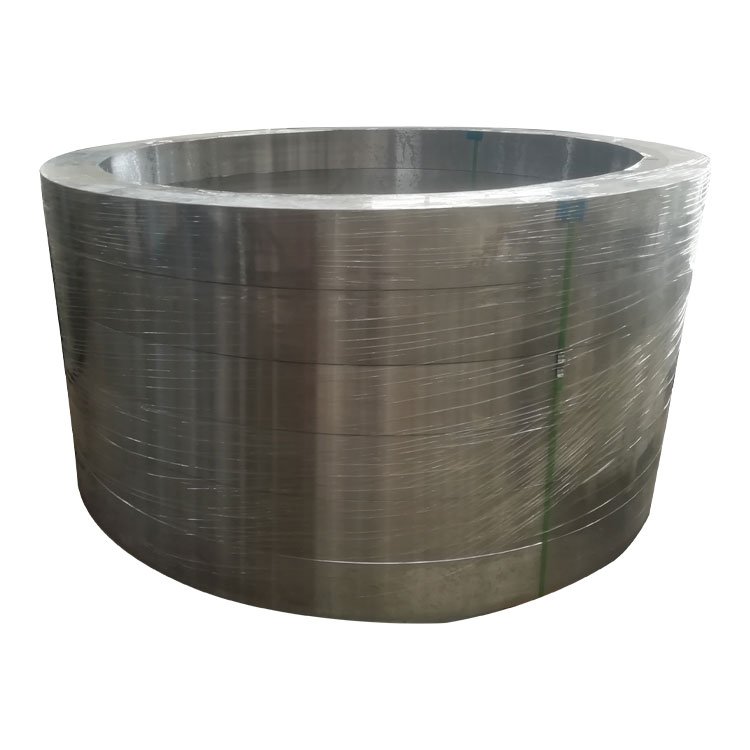

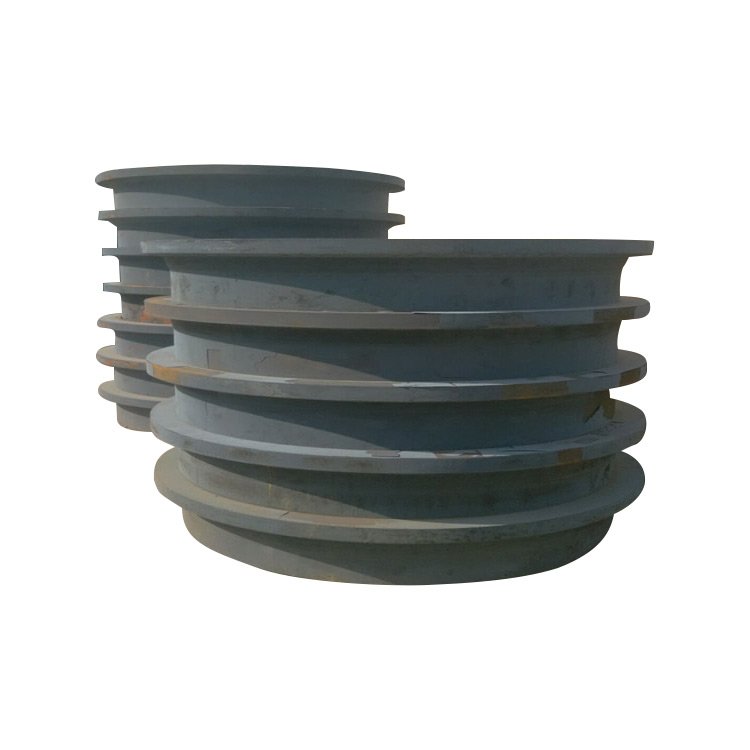

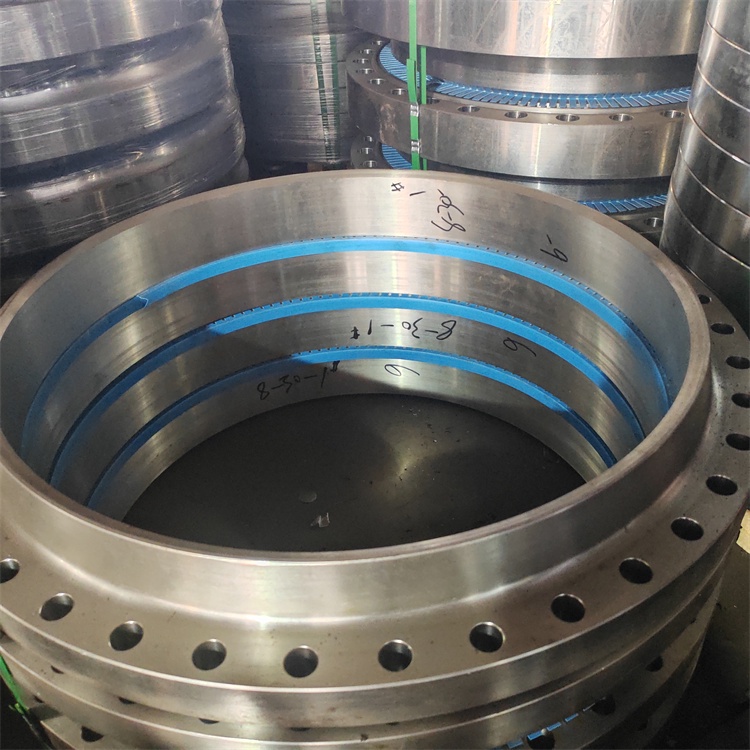

| اسم المنتج | حلقات محامل الدوران، الحلقات الداخلية/الخارجية لمحامل الدوران، تروس حلقات الدوران، مطروقات حلقات الدوران، حلقات محامل المنصة الدوارة |
| نظرة عامة | تُعد حلقات محامل الدوران المكونات الأساسية لمحامل الدوران (محامل المنصة الدوارة)، وتتكون عادةً من حلقات داخلية وخارجية. وهي تدعم الأحمال المحورية، والأحمال الشعاعية، وعزوم الانقلاب. تُصنّع هذه الحلقات بالدرفلة الحلقية الدقيقة أو الطرق بالقوالب، وتتميز ببنية كثيفة وتدفق حبيبي مستمر. وبعد التقسية بالحث لمجرى التدحرج، توفر مقاومة ممتازة لإجهاد التلامس ومقاومة التآكل. تُستخدم على نطاق واسع في الرافعات، والحفارات، وتوربينات الرياح، وأنظمة تتبع الطاقة الشمسية، والمنصات الدوارة الروبوتية، ومعدات الموانئ. |
| المواد الشائعة | فولاذ كربوني: 45#، 50Mn فولاذ سبائكي: 40Cr، 42CrMo، 50Mn، S48C، S55C فولاذ لا يصدأ: 440C، 420 (مقاوم للتآكل) أخرى: GCr15 (للمحامل الدوارة الصغيرة الدقيقة) |
| نطاق الوزن (لكل قطعة) | 10 kg – 3000 kg |
| نطاق القطر الخارجي | 200 mm – 4000 mm |
| نطاق القطر الداخلي | 100 mm – 3500 mm |
| ارتفاع المقطع | 30 mm – 250 mm |
| قطر خطوة مجرى التدحرج | 150 mm – 3700 mm |
| أشكال المنتجات الرئيسية | مطروقات الحلقات الداخلية، مطروقات الحلقات الخارجية، الحلقات الداخلية/الخارجية ذات الأسنان الترسية، الحلقات غير المسننة، حلقات مجرى التدحرج عالية الدقة |
| عملية التطريق | الدرفلة الحلقية الشعاعية-المحورية / الطرق بالقالب المفتوح + التوسيع بالمغزل / الطرق بالقالب المغلق (للأحجام الصغيرة) |
| العمليات اللاحقة (اختيارية) | التطبيع / التلدين / التقسية & المراجعة / التقسية بالحث لمجرى التدحرج / تجليخ مجرى التدحرج / قطع التروس (التفريز بالموقدة/التشكيل/التقسية) / الثقب / التجويف |
| التطبيقات النموذجية | الحفارات، رافعات الشاحنات، الرافعات البرجية، الرافعات الزاحفة، أنظمة الانحراف & تغيير زاوية الشفرات لتوربينات الرياح، أجهزة تتبع الطاقة الشمسية الحرارية، المنصات الدوارة الروبوتية، رافعات الموانئ، آلات حفر الأنفاق، أسرّة CT الطبية الدوارة |
| المعايير المطبقة | GB/T 3077, JB/T 2300 (معيار محامل الدوران), ISO 281 (عمر المحامل), DIN 17200, ASTM A29, أو رسومات العميل |
| المزايا الرئيسية | 1. تدفق حبيبي محيطي متواصل من الدرفلة الحلقية – لا يوجد انقطاع في تدفق الحبيبات عند مسارات الجري، مما يحسن بشكل كبير عمر التحمل للتعب التلامسي 2. بنية داخلية كثيفة – تفي بمتطلبات الاختبار بالموجات فوق الصوتية (GB/T 6402 المستوى 2 أو EN 10228-3) 3. صلادة موحدة بعد المعالجة بالتقسية والتلطيف – تصل قساوة مسار الجري بالتقسية الحثية إلى 55–62 HRC مع عمق طبقة قابل للتحكم 4. دقة أبعاد عالية – حلقات داخلية/خارجية متطابقة مع انحراف منخفض لمسار الجري 5. يمكن ترك سماحية للتروس – تتوفر عمليات تفريز/تشكيل التروس والتسليم النهائي 6. مادة قابلة للتتبع – يتم توفير تقارير الاختبار الميكانيكي وتقارير البنية المعدنية 7. مادة ومعالجة حرارية محسّنتان للتطبيقات الثقيلة (طاقة الرياح، آلات البناء) |
المواد الشائعة & الصلادة النموذجية بعد المعالجة الحرارية.
| المادة | حالة ما قبل التقسية | نطاق الصلادة (بعد Q&T) | صلادة مجرى التدحرج بالحث | تصنيف الحمل النموذجي | الصناعة المناسبة |
|---|
| 45# | التطبيع / Q&T | 170–210 HB | 50–55 HRC | خدمة خفيفة | الحفارات الصغيرة، أجهزة تتبع الطاقة الشمسية |
| 50Mn | Q&T | 210–260 HB | 52–58 HRC | خدمة متوسطة | الرافعات البرجية، رافعات الشاحنات، الحفارات متوسطة الحجم |
| S48C / S55C | Q&T | 220–270 HB | 55–60 HRC | خدمة متوسطة | محامل الدوران العامة، المنصات الدوارة للرافعات الشوكية |
| 40Cr | Q&T | 240–280 HB | 52–58 HRC | خدمة متوسطة/شاقة | آلات البناء، معدات الموانئ |
| 42CrMo | Q&T | 260–320 HB | 55–62 HRC | خدمة شاقة | الحفارات الكبيرة، محامل الانحراف/تغيير زاوية الشفرات لتوربينات الرياح، TBMs |
| 440C (مقاوم للصدأ) | التقسية & المراجعة | 55–60 HRC | —— | خدمة خفيفة | البيئات المسببة للتآكل، المعدات الطبية، آلات الأغذية |
