| Item | الوصف |
|---|

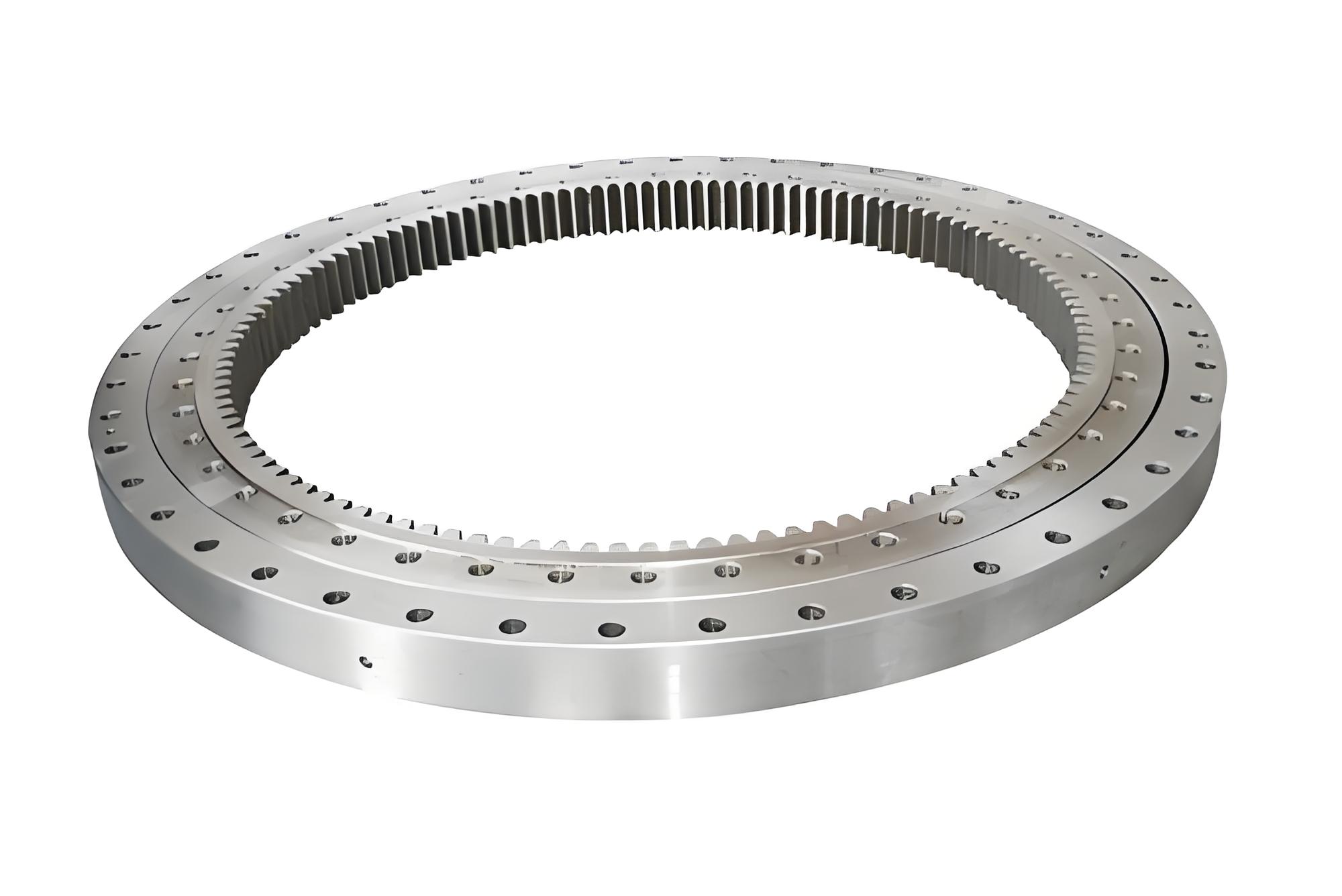

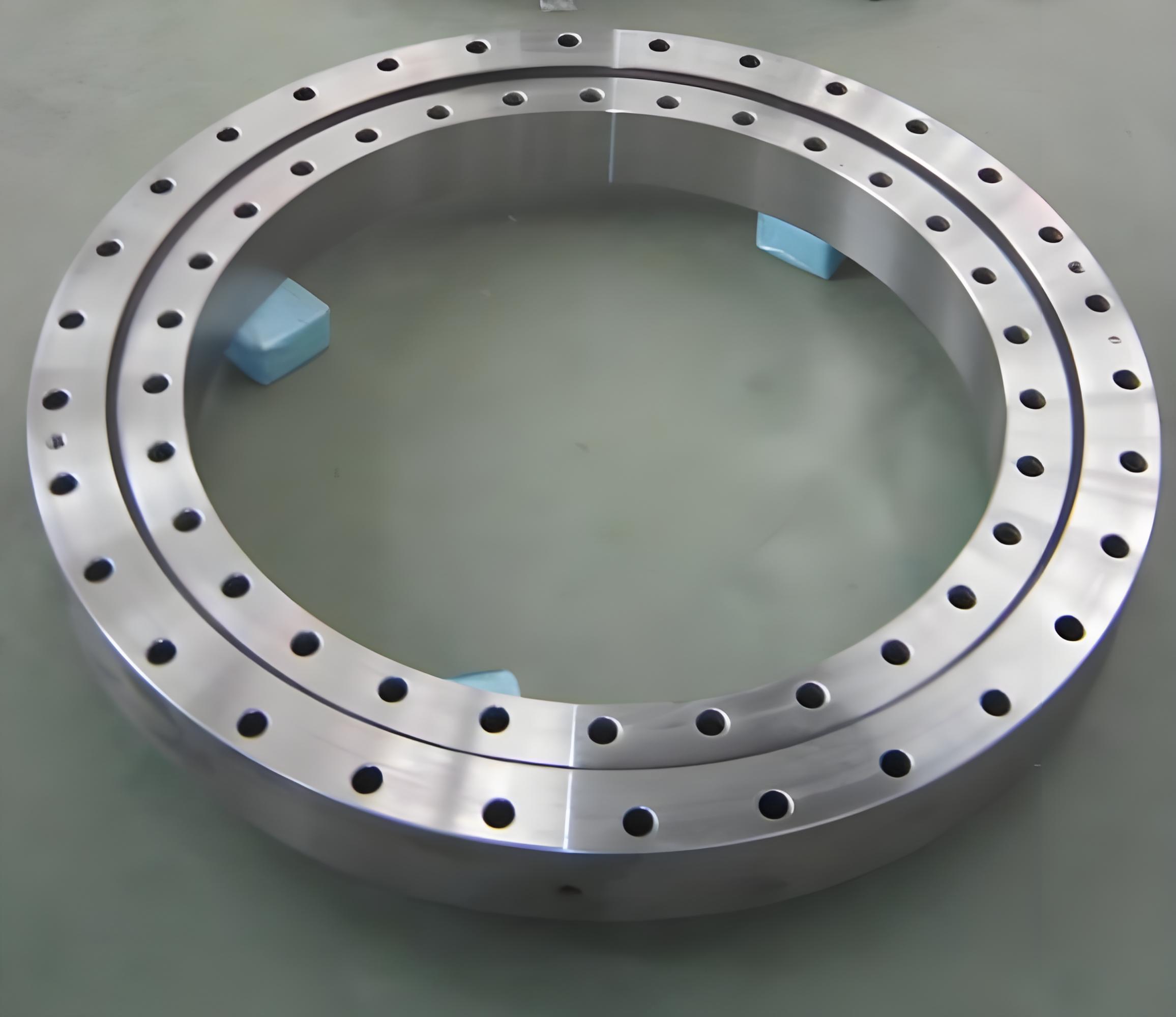

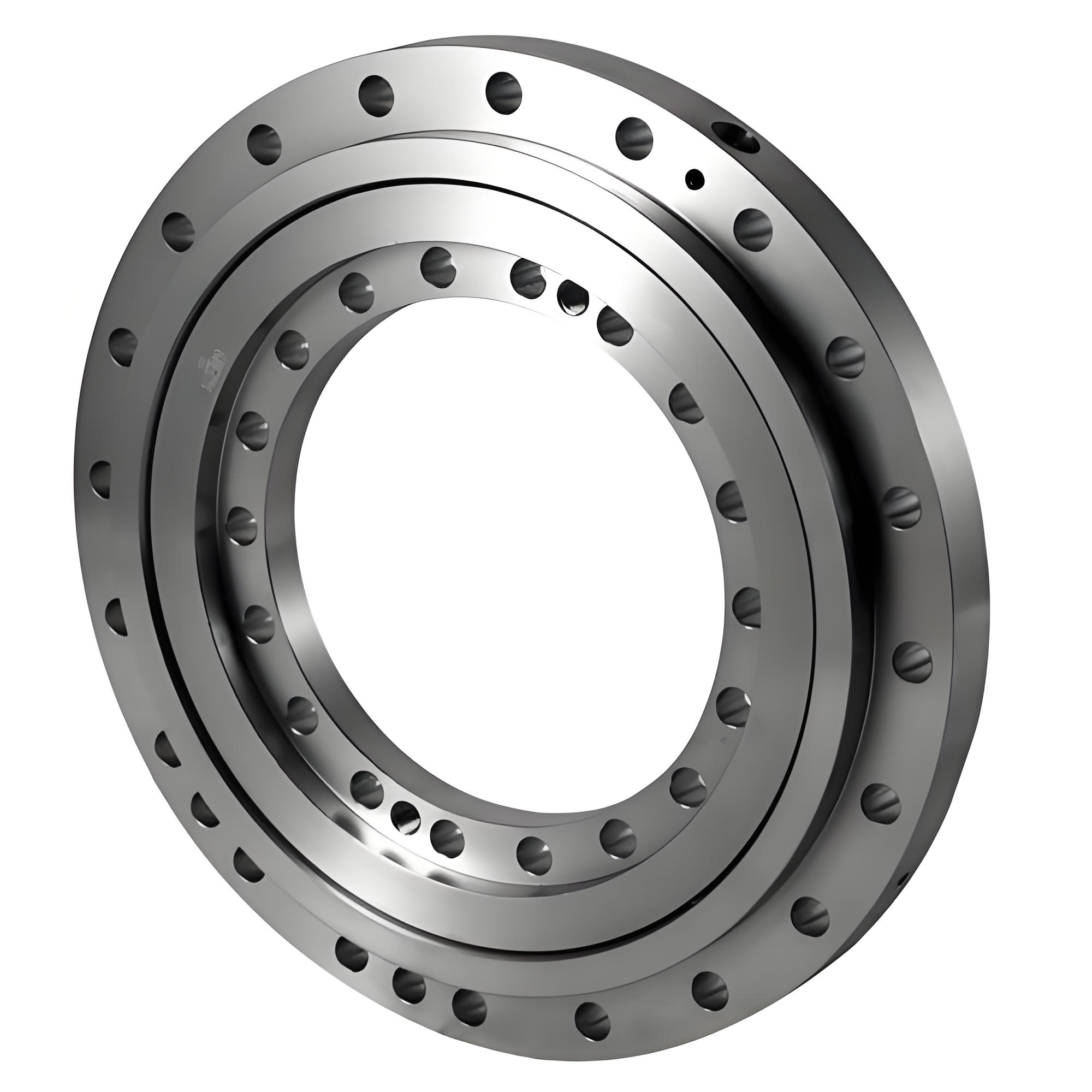

| اسم المنتج | حلقات محمل الدوران، الحلقات الداخلية/الخارجية لمحمل الدوران، تروس حلقة الدوران، مطروقات حلقة الدوران، حلقات محمل المنصة الدوارة |
| نظرة عامة | تُعد حلقات محمل الدوران المكوّن الأساسي لمحامل الدوران (محامل المنصة الدوارة)، وتتكون عادةً من حلقات داخلية وخارجية. وهي تتحمل الأحمال المحورية، والأحمال الشعاعية، وعزوم الانقلاب. وبفضل تصنيعها عبر الدرفلة الدقيقة للحلقات أو الطرق بالقالب، تتميز هذه الحلقات ببنية كثيفة وتدفق حبيبي متصل. وبعد التقسية الحثية لمسار الدوران، توفر مقاومة ممتازة لتعب التلامس ومقاومة للتآكل. وتُستخدم على نطاق واسع في الرافعات، والحفارات، وتوربينات الرياح، وأنظمة التتبع الشمسي، والمنصات الدوارة الروبوتية، ومعدات الموانئ. |
| المواد الشائعة | فولاذ كربوني: 45#، 50Mn فولاذ سبائكي: 40Cr، 42CrMo، 50Mn، S48C، S55C فولاذ لا يصدأ: 440C، 420 (مقاوم للتآكل) أخرى: GCr15 (للمحامل الدوارة الصغيرة الدقيقة) |
| نطاق الوزن (لكل قطعة) | 10 kg – 3000 kg |
| نطاق القطر الخارجي | 200 mm – 4000 mm |
| نطاق القطر الداخلي | 100 mm – 3500 mm |
| ارتفاع المقطع | 30 mm – 250 mm |
| قطر دائرة مسار الدوران | 150 mm – 3700 mm |
| الأشكال الرئيسية للمنتج | مطروقات الحلقة الداخلية، مطروقات الحلقة الخارجية، الحلقات الداخلية/الخارجية المسننة، الحلقات غير المسننة، حلقات مسار الدوران عالية الدقة |
| عملية الطرق | الدرفلة الشعاعية-المحورية للحلقات / التوسيع بالمغزل مع الطرق بالقالب المفتوح / الطرق بالقالب المغلق (للأحجام الصغيرة) |
| العمليات اللاحقة (اختيارية) | التطبيع / التلدين / التقسية والمراجعة / التقسية الحثية لمسار الدوران / طحن مسار الدوران / قطع التروس (التفريز الحلزوني/التشكيل/التقسية) / الحفر / التجويف |
| التطبيقات النموذجية | الحفارات، رافعات الشاحنات، الرافعات البرجية، الرافعات الزاحفة، أنظمة التوجيه والرفع لتوربينات الرياح، أجهزة التتبع الحراري الشمسي، المنصات الدوارة الروبوتية، رافعات الموانئ، آلات حفر الأنفاق، أسِرّة الدوران في أجهزة التصوير المقطعي CT الطبية |
| المعايير المطبقة | GB/T 3077، JB/T 2300 (معيار محمل الدوران)، ISO 281 (عمر المحمل)، DIN 17200، ASTM A29، أو رسومات العميل |
| المزايا الرئيسية | 1. تدفق حبيبي محيطي متواصل من الدرفلة الحلقية – لا يوجد انقطاع في تدفق الحبيبات عند مسارات الجري، مما يحسن بشكل كبير عمر التحمل للتعب التلامسي 2. بنية داخلية كثيفة – تفي بمتطلبات الاختبار بالموجات فوق الصوتية (GB/T 6402 المستوى 2 أو EN 10228-3) 3. صلادة موحدة بعد المعالجة بالتقسية والتلطيف – تصل قساوة مسار الجري بالتقسية الحثية إلى 55–62 HRC مع عمق طبقة قابل للتحكم 4. دقة أبعاد عالية – حلقات داخلية/خارجية متطابقة مع انحراف منخفض لمسار الجري 5. يمكن ترك سماحية للتروس – تتوفر عمليات تفريز/تشكيل التروس والتسليم النهائي 6. مادة قابلة للتتبع – يتم توفير تقارير الاختبار الميكانيكي وتقارير البنية المعدنية 7. مادة ومعالجة حرارية محسّنتان للتطبيقات الثقيلة (طاقة الرياح، آلات البناء) |
المواد الشائعة والصلادة النموذجية بعد المعالجة الحرارية.
| المادة | حالة ما قبل التقسية | نطاق الصلادة (بعد Q&T) | صلادة مسار الدوران بالحث | قدرة التحميل النموذجية | الصناعة المناسبة |
|---|
| 45# | مطبعنة / مقسّاة ومراجعة (Q&T) | 170–210 HB | 50–55 HRC | خدمة خفيفة | الحفارات الصغيرة، متتبعات الطاقة الشمسية |
| 50Mn | تقسية ومراجعة | 210–260 HB | 52–58 HRC | خدمة متوسطة | الرافعات البرجية، رافعات الشاحنات، الحفارات متوسطة الحجم |
| S48C / S55C | تقسية ومراجعة | 220–270 HB | 55–60 HRC | خدمة متوسطة | محامل دوران عامة، منصات دوارة للرافعات الشوكية |
| 40Cr | تقسية ومراجعة | 240–280 HB | 52–58 HRC | خدمة متوسطة/ثقيلة | آلات البناء، معدات الموانئ |
| 42CrMo | تقسية ومراجعة | 260–320 HB | 55–62 HRC | خدمة ثقيلة | الحفارات الكبيرة، محامل التوجيه والرفع لتوربينات الرياح، آلات حفر الأنفاق |
| 440C (ستانلس) | التقسية والمراجعة | 55–60 HRC | —— | خدمة صغيرة | البيئات المسببة للتآكل، المعدات الطبية، آلات الأغذية |
