| البند | الوصف |
|---|

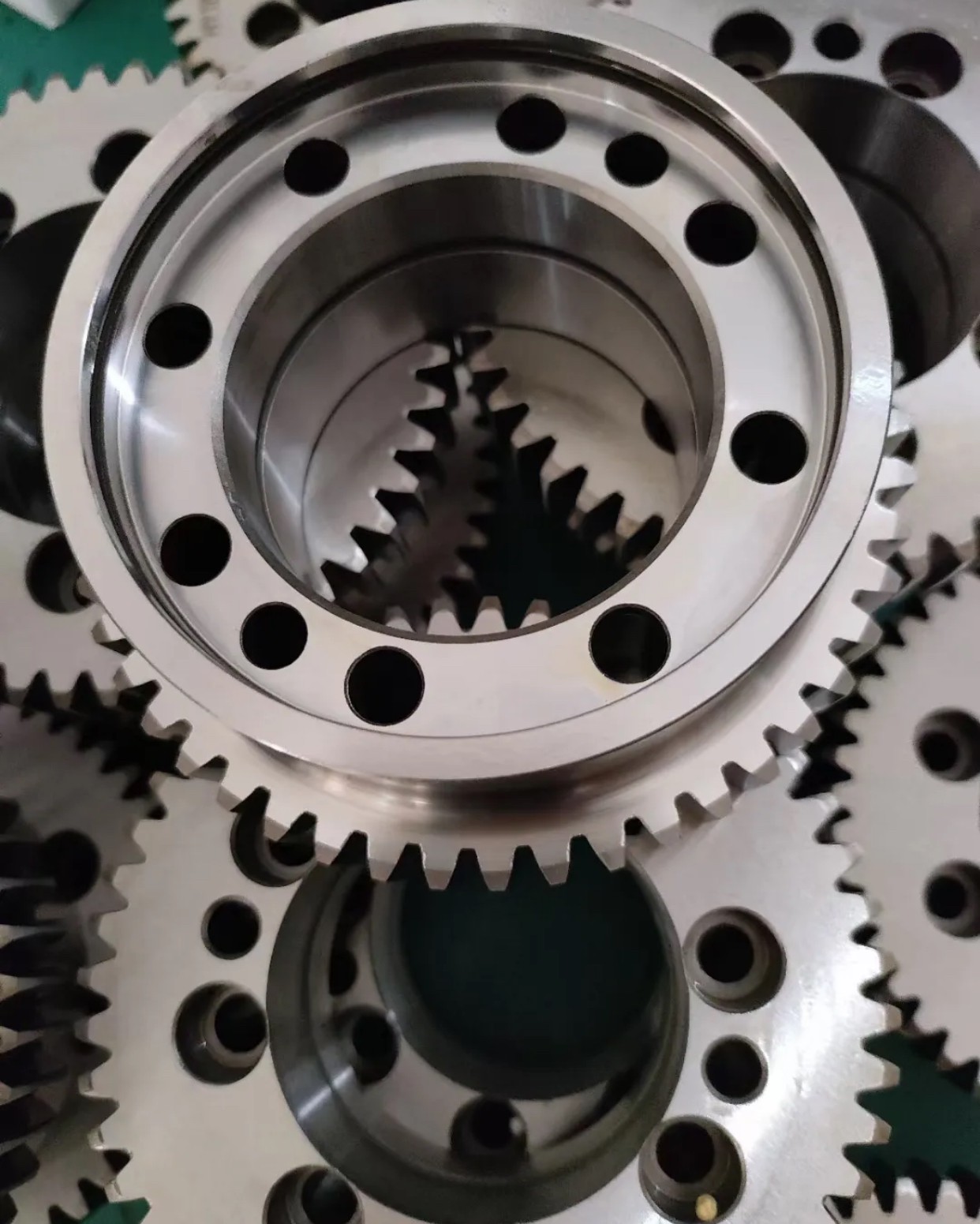

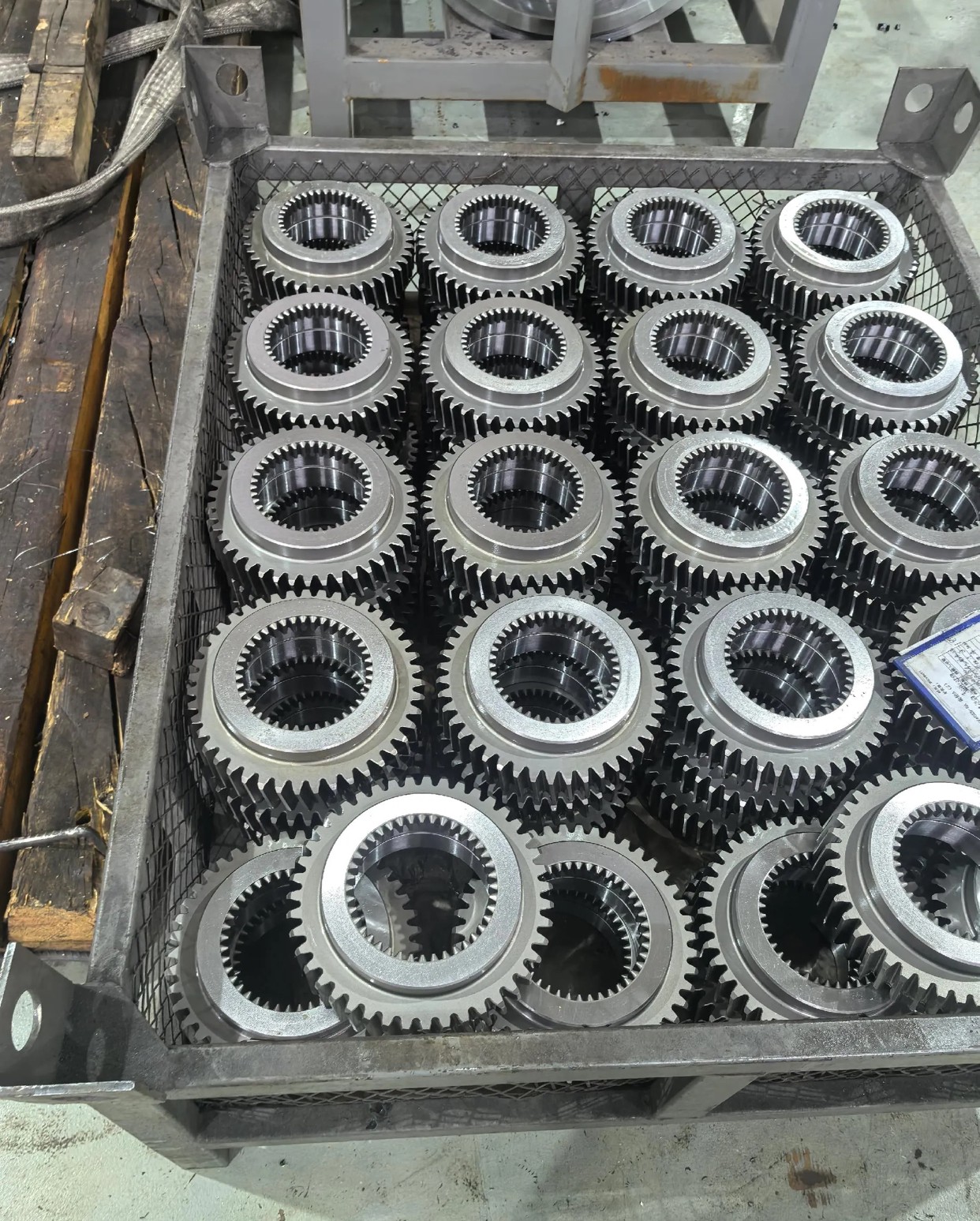

| اسم المنتج | مطروقات التروس، مطروقات التروس الحلقية، خامات التروس، خامات التروس الحلقية، مطروقات تروس ناقل الحركة |
| نظرة عامة | تُعد التروس والتروس الحلقية مكونات أساسية في أنظمة نقل الحركة الميكانيكية. تتميز التروس والتروس الحلقية المطروقة بتدفق حبيبي مستمر على طول شكل السن وبنية داخلية كثيفة – خالية من العيوب. بالمقارنة مع التروس المصبوبة أو تلك المُشغَّلة مباشرةً من قضبان الخام، توفر التروس المطروقة مقاومة أعلى للإجهاد، ومتانة أكبر للصدمات، وعمر خدمة أطول. مثالية لتطبيقات الأحمال الثقيلة مثل نواقل الحركة في السيارات، ومحاور الدفع لآلات البناء، وعلب تروس توربينات الرياح، ومحامل الدوران. |
| المواد الشائعة | الفولاذ الكربوني: 45#, 55#الفولاذ السبائكي: 40Cr, 42CrMo, 20CrMnTi, 20CrMo, 35CrMoفولاذ التقسية السطحية: 20CrMnMo, 17CrNiMo6الفولاذ المقاوم للصدأ: 304, 316, 410 (لاحتياجات الأحمال الخفيفة أو مقاومة التآكل) |
| نطاق الوزن (لكل قطعة) | 0.5 kg – 200 kg |
| أقصى قطر خارجي | 100 mm – 1200 mm (للتروس الحلقية) |
| أقصى قطر داخلي (ترس حلقي) | 50 mm – 1000 mm |

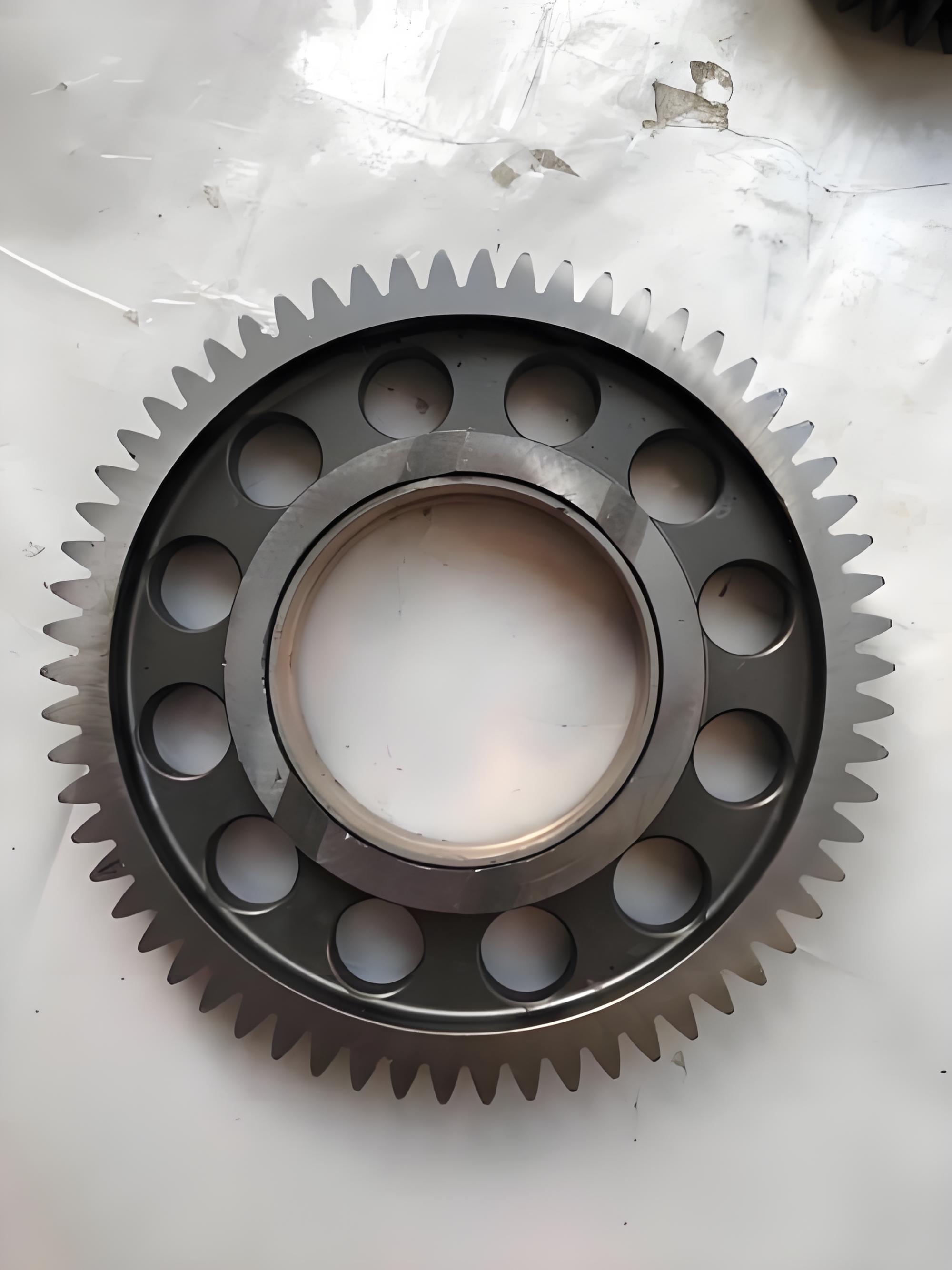

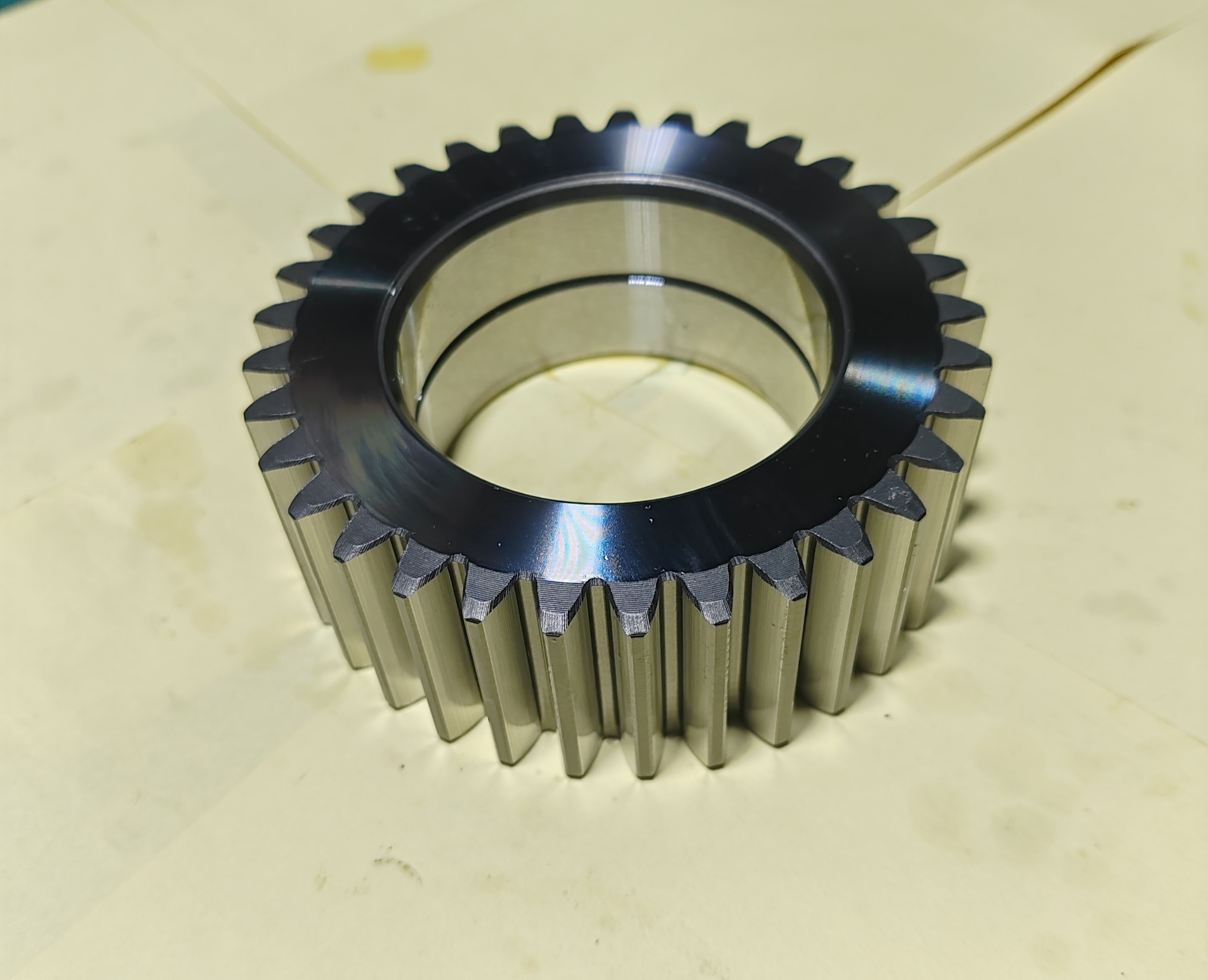

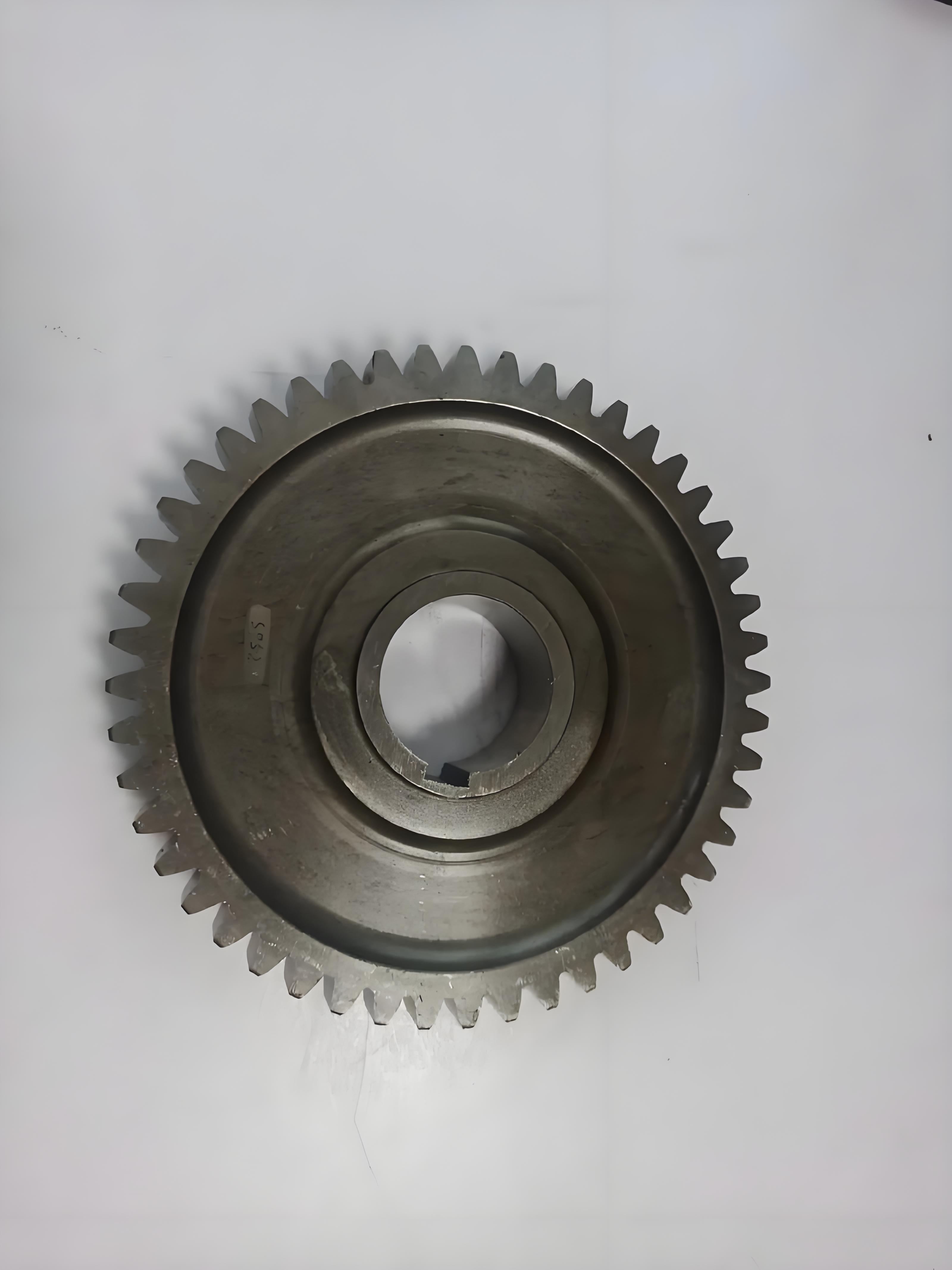

| أشكال المنتجات الرئيسية | خامات التروس المستقيمة، خامات التروس الحلزونية، مطروقات التروس الحلقية (مع/بدون درجات)، خامات التروس المخروطية، خامات التروس الكوكبية، مطروقات الجريدة المسننة |
| عملية التطريق | الطرق بالقالب / الدرفلة الحلقية (خاصة للتروس الحلقية) / الطرق الحر + الخراطة الخشنة |
| العمليات اللاحقة (اختيارية) | التطبيع / التقسية & المراجعة / الكربنة & التصليد / التصليد بالحث + الخراطة النهائية / تفريز التروس / تجليخ التروس |
| التطبيقات النموذجية | تروس نواقل الحركة في السيارات، تروس محور الدفع، تروس سير آلات البناء، تروس نقل الحركة الزراعية، تروس حلقية لتوجيه توربينات الرياح، تروس حلقية داخلية/خارجية لمحامل الدوران، تروس آلات التعدين، تروس حلقية للمخفضات الصناعية |
| المعايير المطبقة | GB/T 3077, ASTM A29, DIN 17200, JIS G4051, ISO 6336, أو رسومات العميل |
| المزايا الرئيسية | 1. خطوط تدفق طرق كاملة – لا توجد خطوط تدفق مقطوعة عند جذر السن، مما يحسن مقاومة الإجهاد بشكل كبير2. بنية كثيفة – تزيل المسامية، والانكماش، والانفصال، وغيرها من عيوب الصب3. استخدام عالٍ للمواد – الشكل القريب من النهائي يقلل سماحية الخراطة4. يفي بمتطلبات الاختبار بالموجات فوق الصوتية (UT) واختبار الجسيمات المغناطيسية (MT)5. صلادة موحدة بعد المعالجة الحرارية – مقاومة تآكل جيدة لسطح السن6. قابل للتخصيص لمختلف الموديولات، وأشكال الأسنان، والتروس الحلقية غير القياسية بناءً على الرسومات |
المواد الشائعة & الصلادة النموذجية بعد المعالجة الحرارية.
| المادة | المعالجة المسبقة | طريقة التصليد السطحي | صلادة السطح | صلادة القلب | تطبيق الترس النموذجي |
|---|
| 45# | التطبيع / Q&T | التصليد بالحث | 45–52 HRC | 20–30 HRC | تروس منخفضة السرعة، تروس زراعية |
| 40Cr | Q&T | التصليد بالحث | 48–55 HRC | 25–32 HRC | تروس محاور السيارات، تروس ناقل الحركة |
| 42CrMo | Q&T | التصليد بالحث | 50–56 HRC | 28–35 HRC | تروس الشاحنات الثقيلة، تروس حلقية لتوربينات الرياح |
| 20CrMnTi | الكربنة + التصليد | التقسية السطحية | 58–62 HRC | 30–42 HRC | تروس نواقل الحركة في السيارات، تروس التفاضل |
| 20CrMnMo | الكربنة + التصليد | التقسية السطحية | 58–62 HRC | 35–45 HRC | تروس آلات البناء الثقيلة، تروس حلقية للتعدين |
| 17CrNiMo6 | الكربنة + التصليد | التقسية السطحية | 58–62 HRC | 35–45 HRC | تروس علب تروس توربينات الرياح، تروس بحرية |
