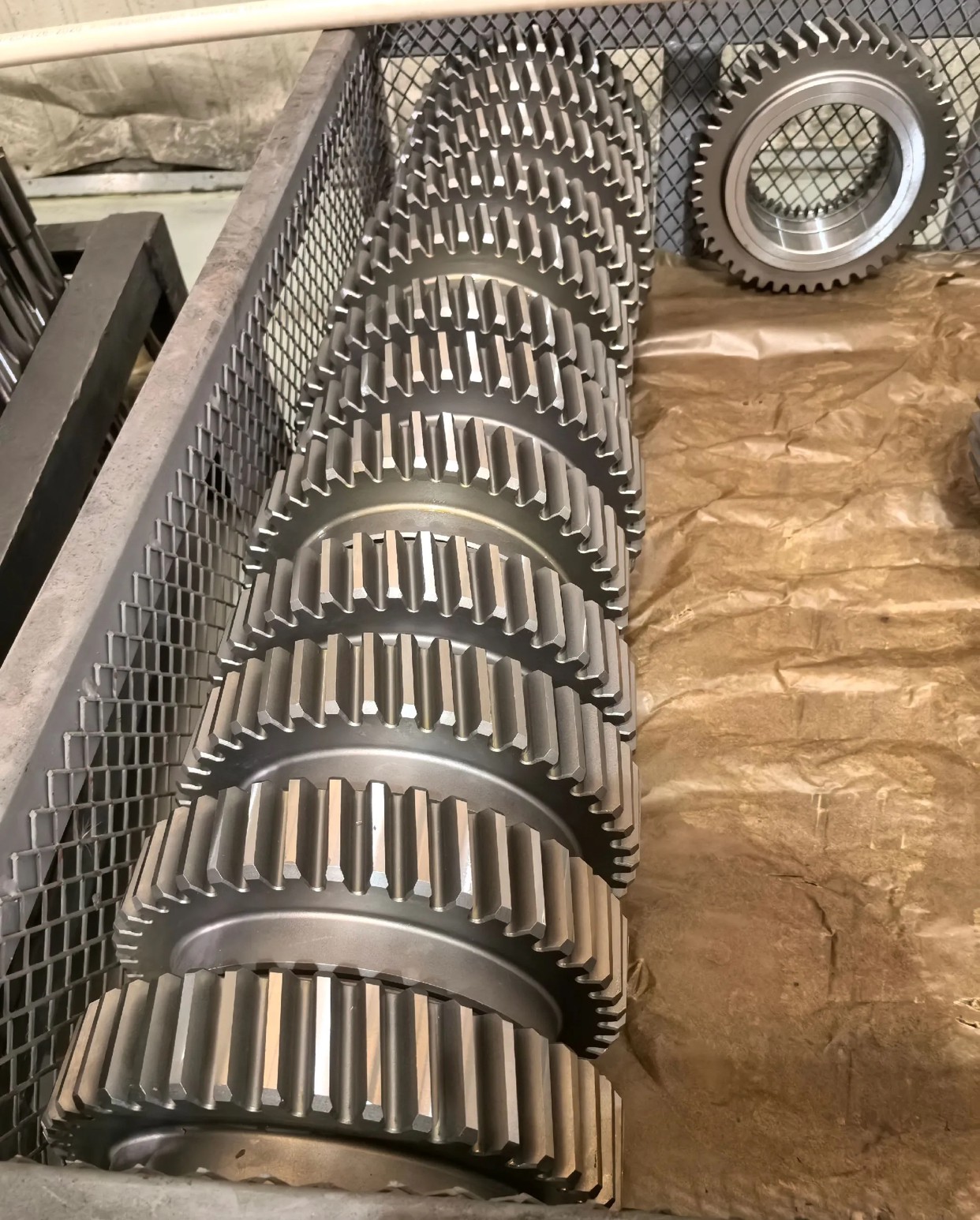

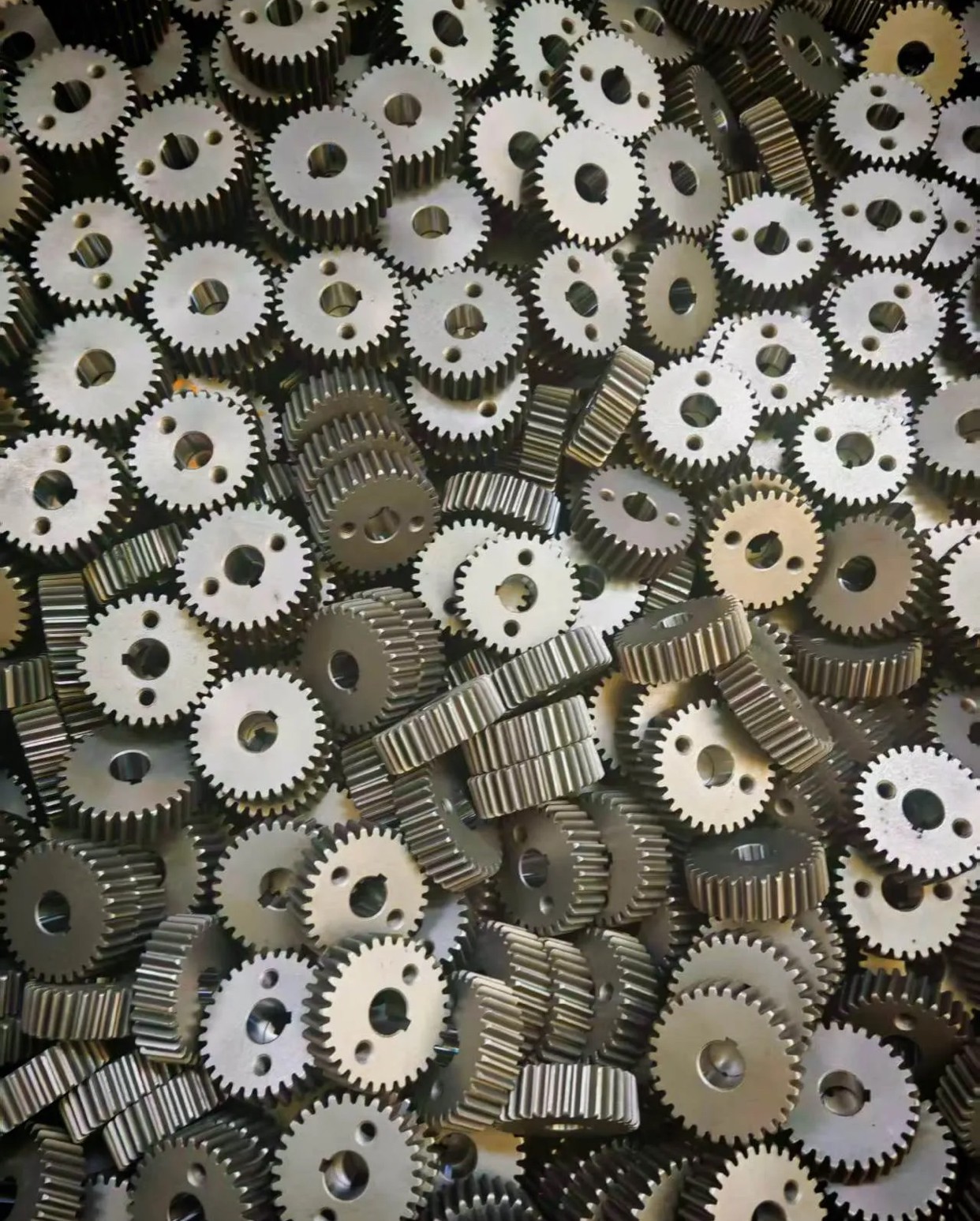

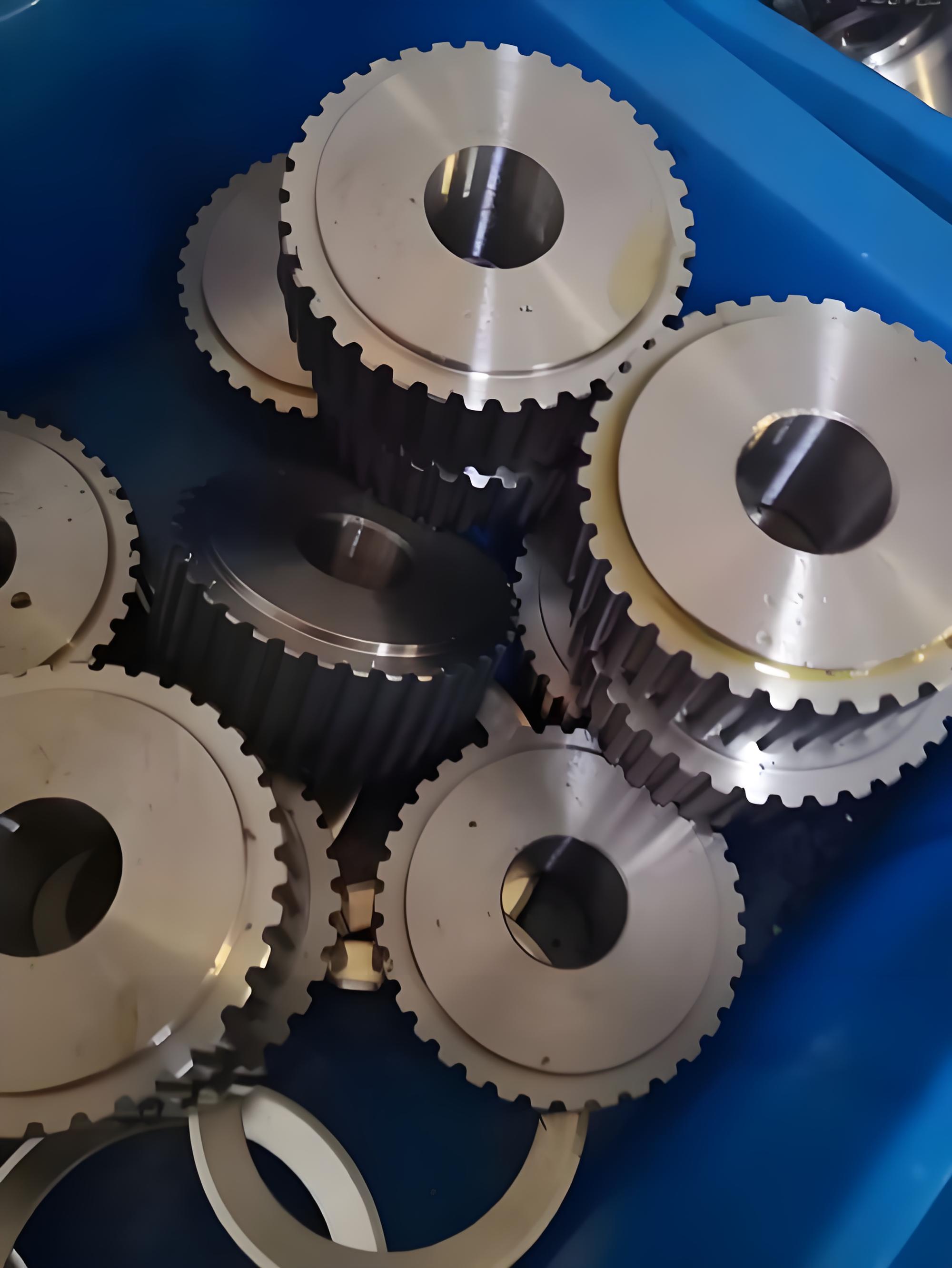

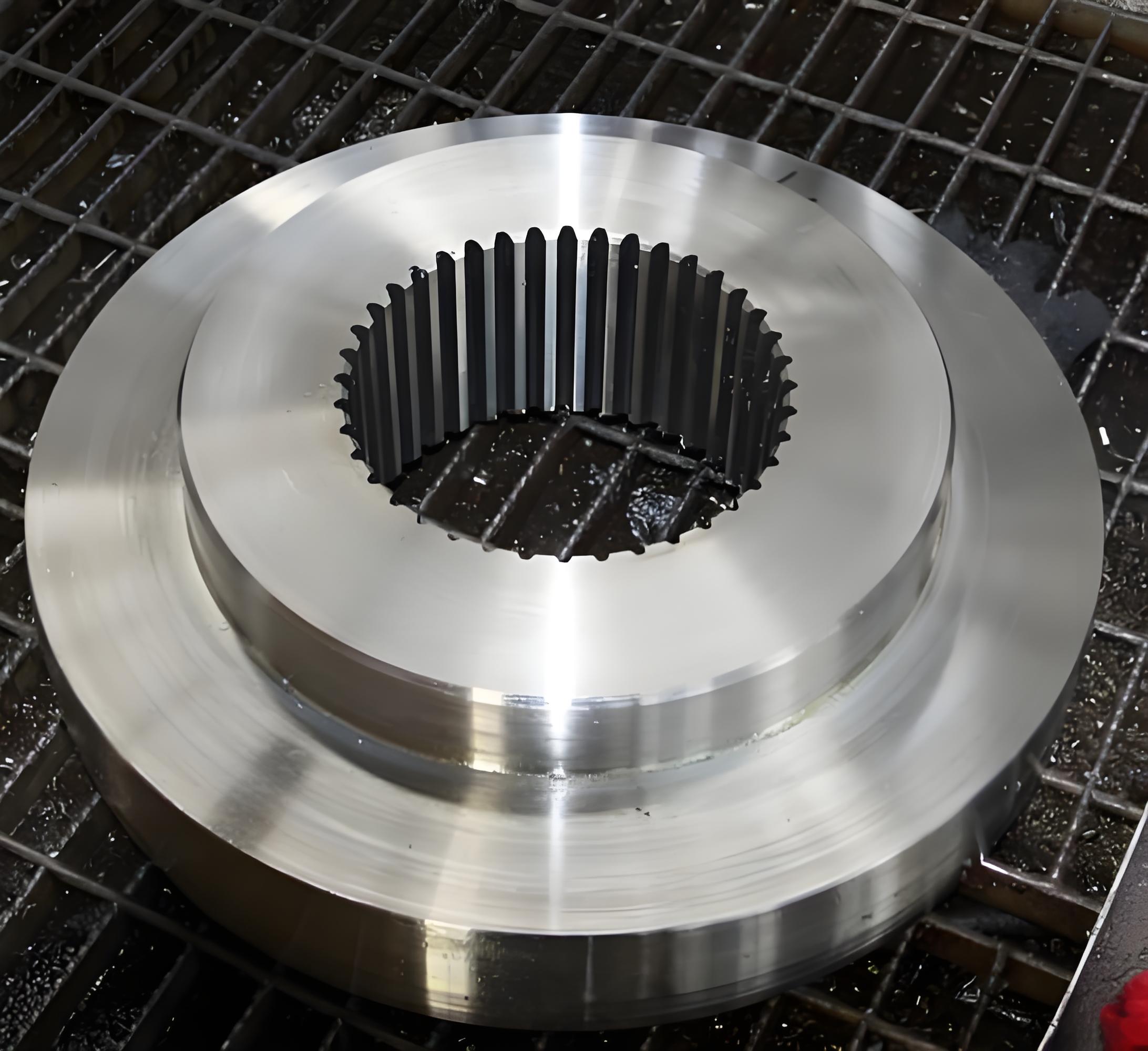

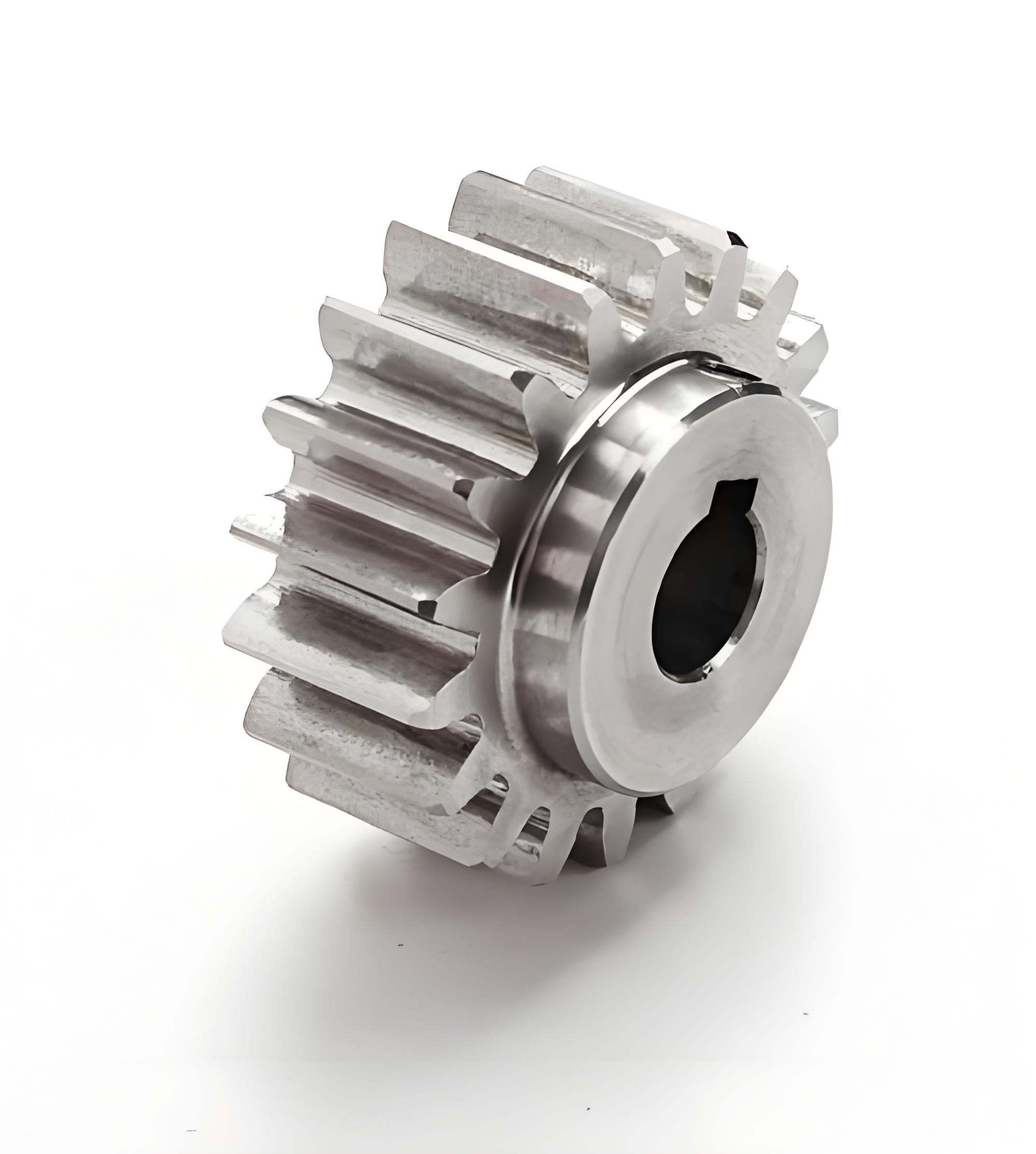

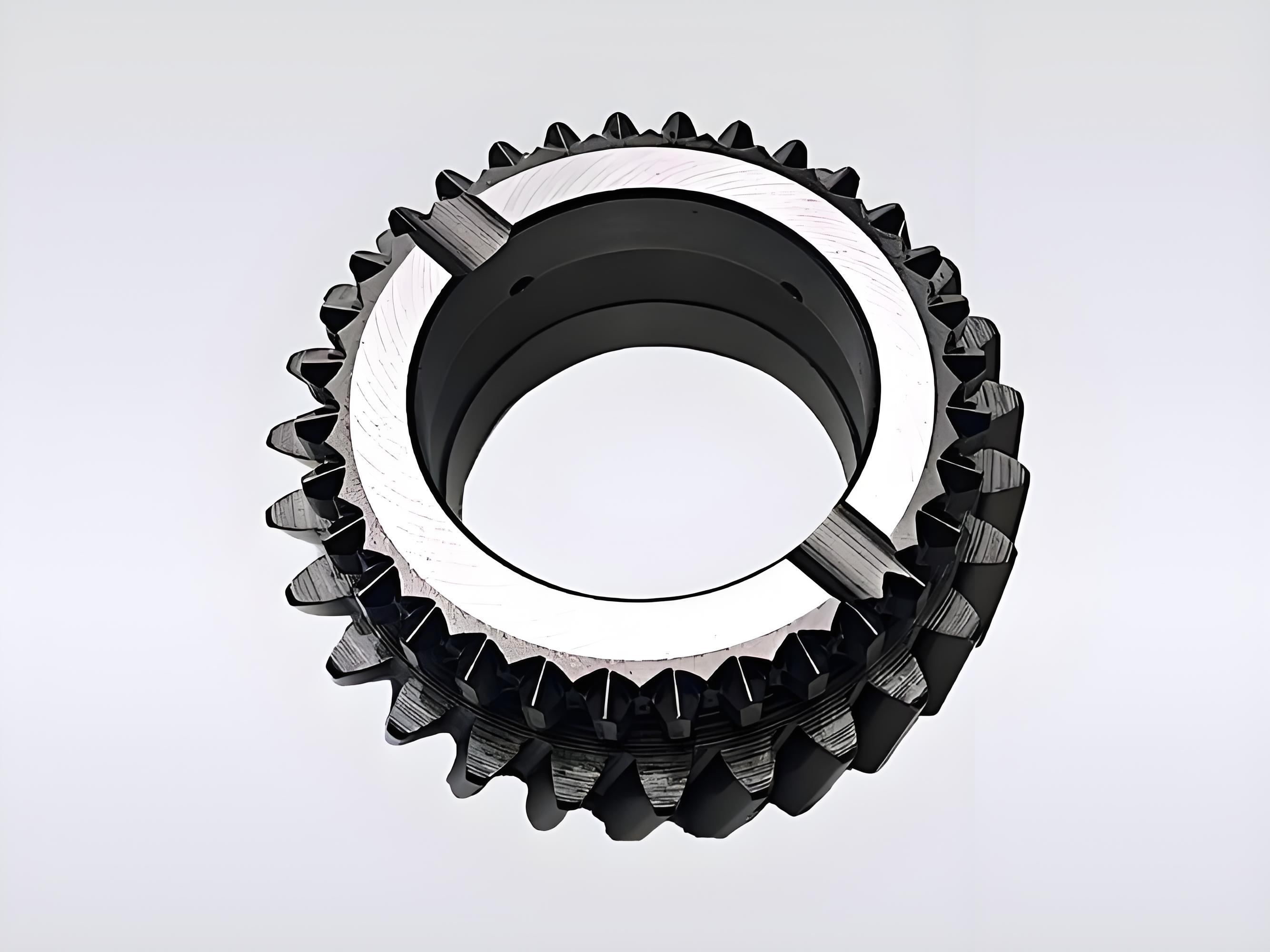

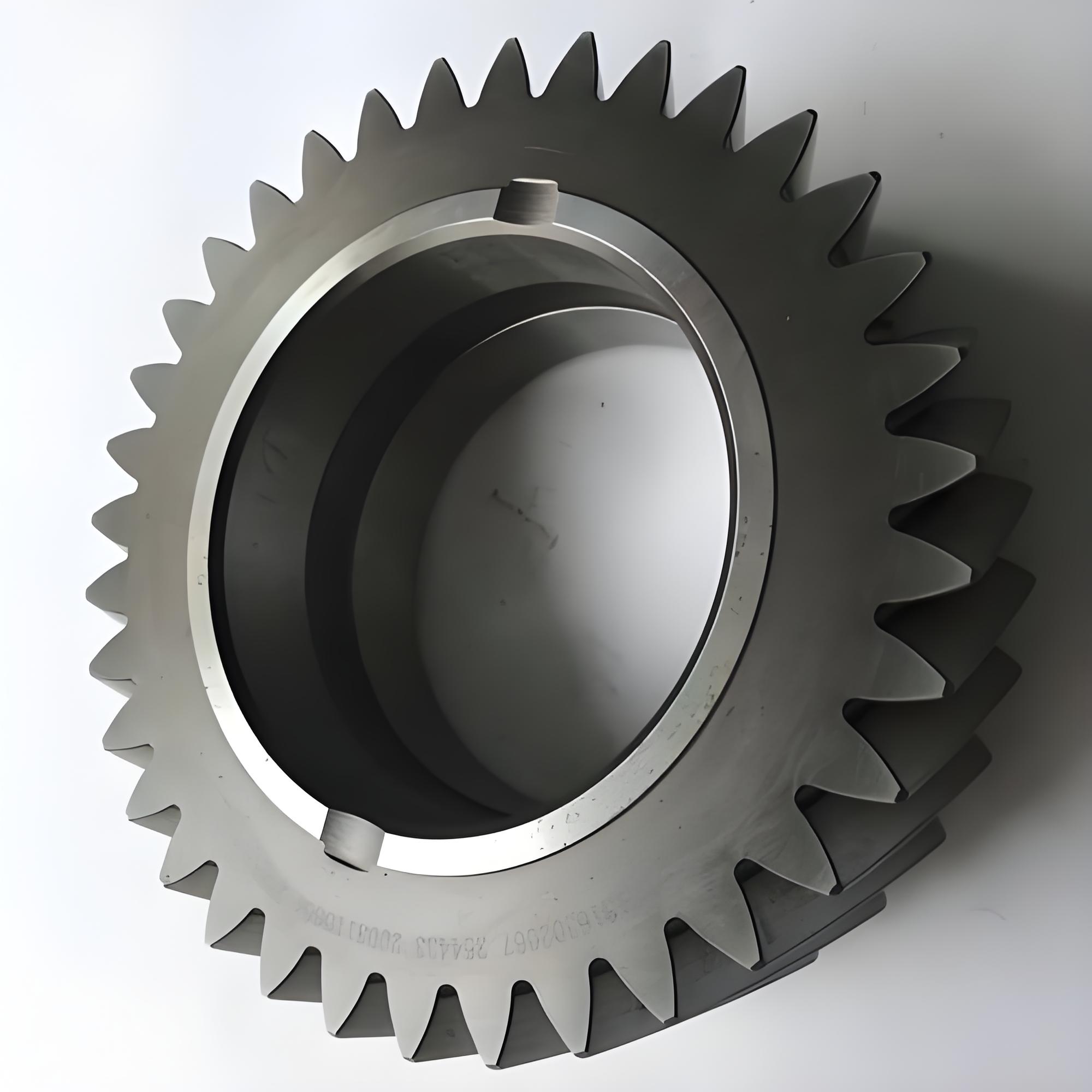

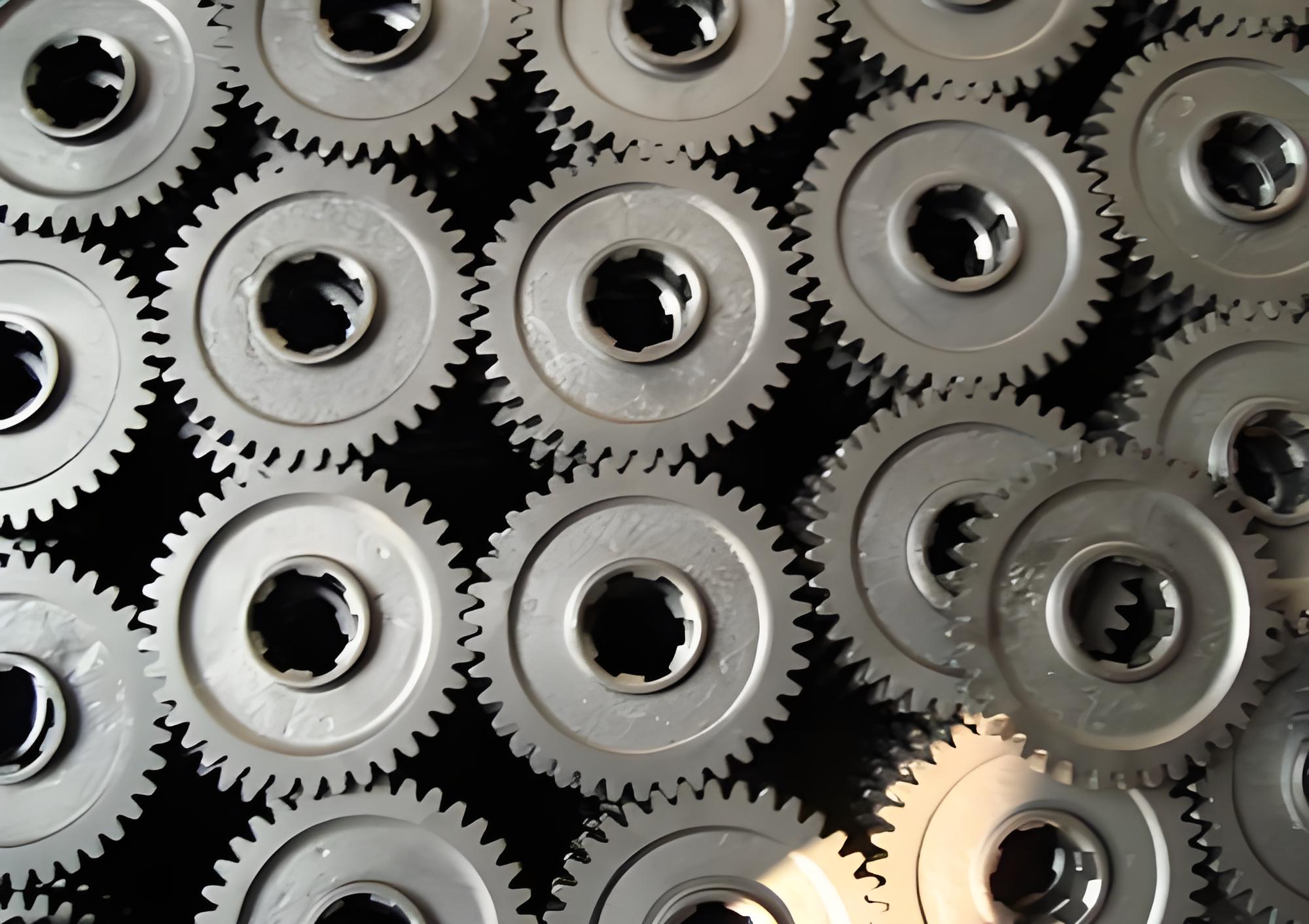

ترس مستقيم

›

‹

›

ترس مستقيم
+86 18596356103

WhatsApp

jiucheng@jcforging.com

البريد الإلكتروني

■ معلمات المنتج

العنصرالوصف
اسم المنتجمطروقات التروس، مطروقات التروس الحلقية، فراغات التروس، فراغات التروس الحلقية، مطروقات تروس نقل الحركة
نظرة عامةتُعد التروس والتروس الحلقية مكونات أساسية في أنظمة نقل الحركة الميكانيكية. تتميز التروس والتروس الحلقية المطروقة باستمرار تدفق الحبيبات على امتداد شكل السن وبنية داخلية كثيفة وخالية من العيوب. وبالمقارنة مع التروس المصبوبة أو المصنّعة مباشرةً من قضبان المواد الخام، توفر التروس المطروقة مقاومة أعلى للإجهاد، ومتانة أكبر للصدمات، وعمر خدمة أطول. وهي مثالية للتطبيقات ذات الأحمال الثقيلة، مثل نواقل الحركة للسيارات، ومحاور الدفع لآلات البناء، وعلب تروس توربينات الرياح، ومحامل الدوران.
المواد الشائعةالفولاذ الكربوني: 45#، 55#؛ الفولاذ السبائكي: 40Cr، 42CrMo، 20CrMnTi، 20CrMo، 35CrMo؛ فولاذ التقسية السطحية: 20CrMnMo، 17CrNiMo6؛ الفولاذ المقاوم للصدأ: 304، 316، 410 (للتطبيقات ذات الأحمال الخفيفة أو متطلبات مقاومة التآكل)
نطاق الوزن (للقطعة الواحدة)0.5 kg – 200 kg
أقصى قطر خارجي100 mm – 1200 mm (للتروس الحلقية)
أقصى قطر داخلي (للترس الحلقي)50 mm – 1000 mm
الأشكال الرئيسية للمنتجاتفراغات التروس المستقيمة، وفراغات التروس الحلزونية، ومطروقات التروس الحلقية (بدرجات أو بدونها)، وفراغات التروس المخروطية، وفراغات التروس الكوكبية، ومطروقات الجريدة المسننة
عملية التشكيل بالطرقالحدادة بالقوالب / درفلة الحلقات (خاصة بالتروس الحلقية) / الحدادة الحرة + الخراطة الخشنة
العمليات اللاحقة (اختيارية)التطبيع / التقسية والمراجعة & / الكربنة والتقسية / التقسية بالحث + الخراطة النهائية / تفريز التروس / تجليخ التروس
التطبيقات النموذجيةتروس نواقل الحركة للسيارات، وتروس محاور الدفع، وتروس سير الحركة لآلات البناء، وتروس نواقل الحركة للآلات الزراعية، وتروس حلقية لتوجيه توربينات الرياح، والتروس الحلقية الداخلية والخارجية لمحامل الدوران، وتروس آلات التعدين، والتروس الحلقية لمخفضات السرعة الصناعية
المعايير المعمول بهاGB/T 3077، ASTM A29، DIN 17200، JIS G4051، ISO 6336، أو رسومات العميل
المزايا الرئيسية1. خطوط تدفق حدادة متصلة – دون قطع خطوط التدفق عند جذر السن، ما يحسن مقاومة الإجهاد بشكل ملحوظ 2. بنية كثيفة – تمنع المسامية والانكماش والانفصال وغيرها من عيوب الصب 3. كفاءة عالية في استخدام المواد – يقلل الشكل شبه النهائي من بدل الخراطة 4. تلبية متطلبات الفحص بالموجات فوق الصوتية (UT) والفحص بالجسيمات المغناطيسية (MT) 5. صلادة متجانسة بعد المعالجة الحرارية – مقاومة جيدة للتآكل على سطح السن 6. إمكانية التخصيص لمختلف الوحدات وأشكال الأسنان والتروس الحلقية غير القياسية استنادًا إلى الرسومات


المواد الشائعة والصلادة النموذجية بعد المعالجة الحرارية.


المادةالمعالجة المسبقةطريقة التقسية السطحيةصلادة السطحصلادة القلبالتطبيق النموذجي للتروس
45#التطبيع / التقسية والمراجعة (Q&T)التقسية بالحث45–52 HRC20–30 HRCتروس السرعات المنخفضة، والتروس الزراعية
40Crالتقسية والمراجعة (Q&T)التقسية بالحث48–55 HRC25–32 HRCتروس محاور السيارات، وتروس نواقل الحركة
42CrMoالتقسية والمراجعة (Q&T)التقسية بالحث50–56 HRC28–35 HRCتروس الشاحنات الثقيلة، والتروس الحلقية لتوربينات الرياح
20CrMnTiالكربنة + التقسيةالتقسية السطحية58–62 HRC30–42 HRCتروس نواقل الحركة للسيارات، والتروس التفاضلية
20CrMnMoالكربنة + التقسيةالتقسية السطحية58–62 HRC35–45 HRCتروس آلات البناء الثقيلة، والتروس الحلقية لآلات التعدين
17CrNiMo6الكربنة + التقسيةالتقسية السطحية58–62 HRC35–45 HRCتروس علب تروس توربينات الرياح، والتروس البحرية
