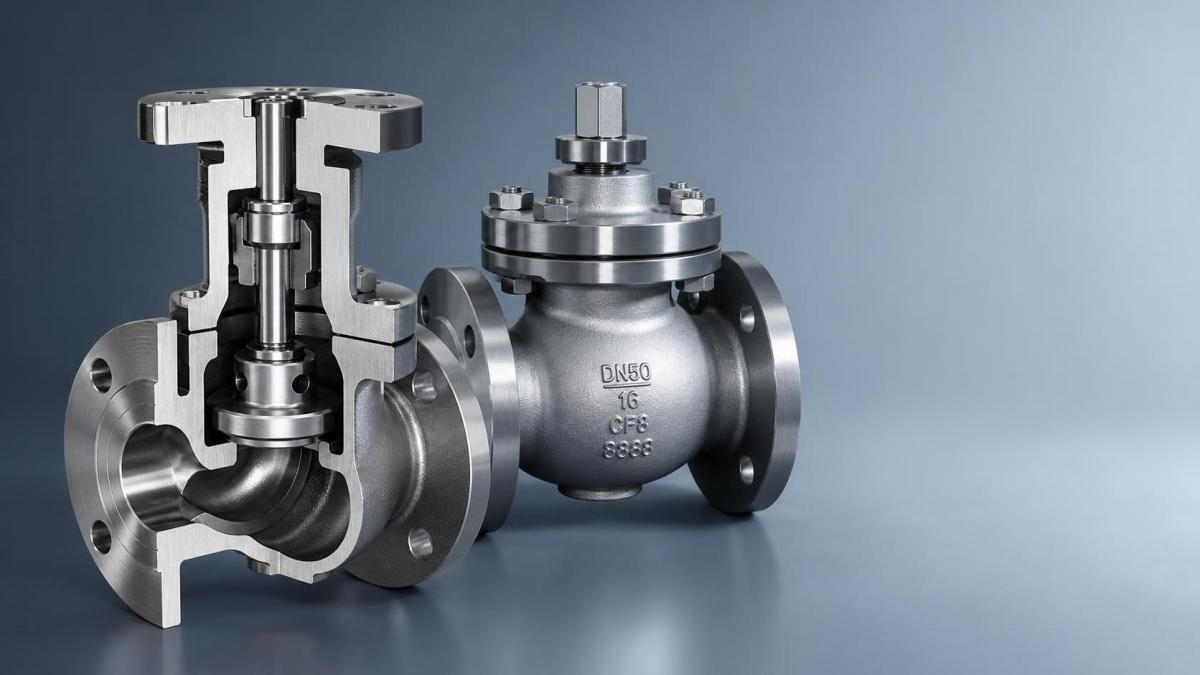

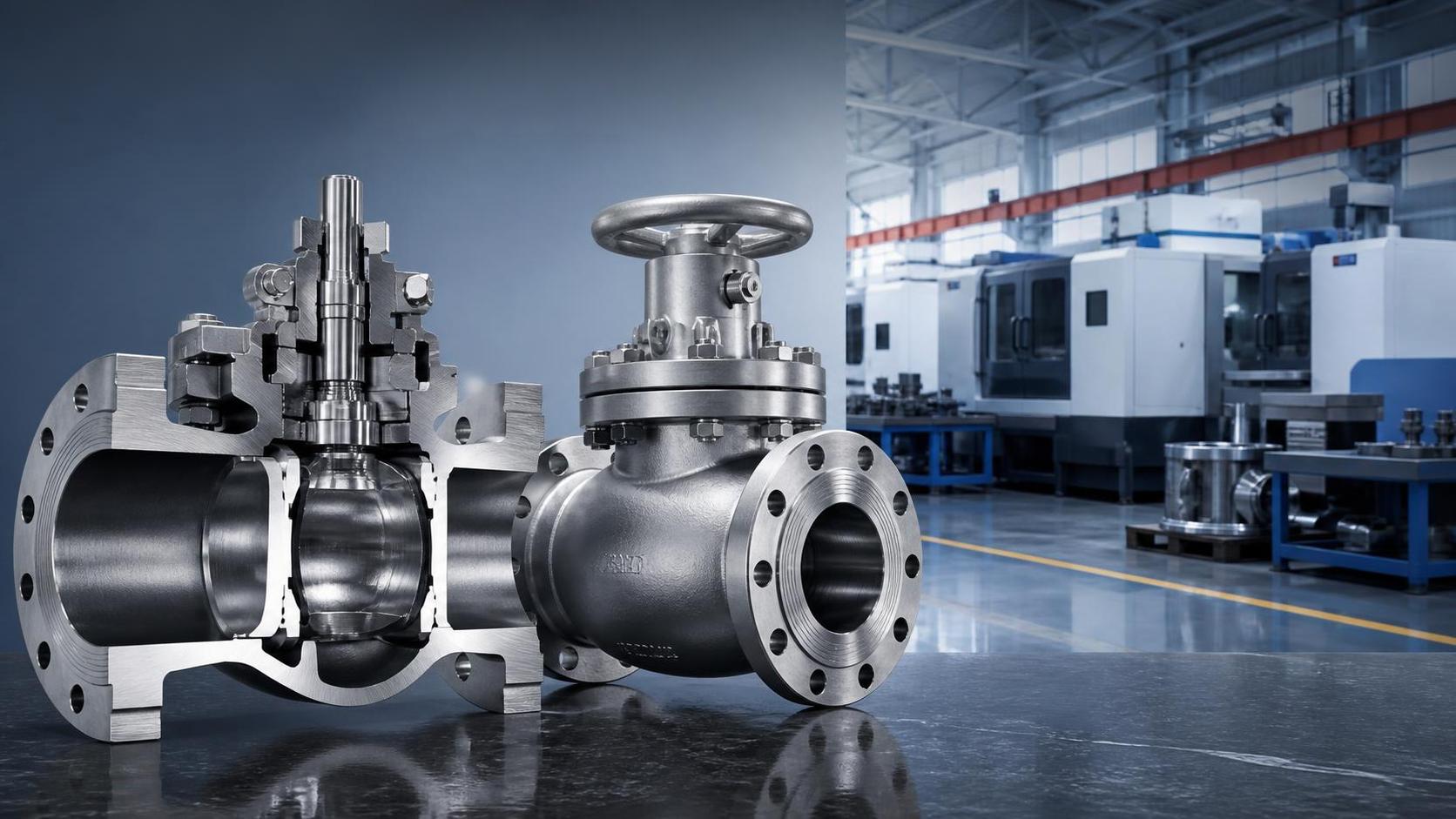

لماذا يؤثر تصميم جسم الصمام بهذا الشكل الكبير في التسرب وعمر الخدمة؟
لأن جسم الصمام ليس مجرد غلاف. فهو الجزء الذي يتحمل الضغط، ويحافظ على موضع أسطح الإحكام، ويدير مسارات التدفق، ويمتص الأحمال الحرارية والميكانيكية بمرور الوقت. وعندما يكون هذا الهيكل مصممًا بشكل جيد، تبقى موانع التسرب مضغوطة ضمن نطاقها المقصود، وتظل الأجزاء المتزاوجة متراصفة، ويعمل النظام مع عدد أقل من التسربات وعمليات التوقف غير المخطط لها. أما عند تصميمه بشكل سيئ، فقد تتعطل حتى مادة منع التسرب الجيدة في وقت مبكر.
وبالنسبة إلى صانعي القرار، يظهر ذلك عادةً في صور عملية، مثل زيادة ساعات الصيانة، وفقدان الزيت أو السوائل، وتكرار أعمال إعادة إحكام العزم، وعدم استقرار الضغط، أو قِصر دورات الاستبدال. وفي الأنظمة الصناعية، نادرًا ما يكون السؤال الحقيقي هو ما إذا كان جسم الصمام قادرًا على العمل في اليوم الأول. بل يتمثل السؤال في ما إذا كان سيحافظ على الإحكام بعد دورات الضغط، وتقلبات درجات الحرارة، والاهتزاز، والتلوث، وساعات التشغيل الطويلة. وهنا يبدأ تصميم الجسم، وجودة الحدادة، ودقة التشغيل الآلي في اكتساب أهميتها.
ما الأجزاء الأكثر أهمية في تصميم جسم الصمام لأداء الإحكام؟
تستحق ثلاثة مجالات اهتمامًا أوليًا: واجهة الإحكام، والصلابة الهيكلية للجسم، وتخطيط ممرات التدفق.
تشمل واجهة الإحكام الاستواء، والاستدارة، وتشطيب السطح، والاستقرار الأبعادي للمناطق التي تؤدي فيها الحشيات، والحلقات الدائرية O-ring، والمقاعد، أو الوصلات الملولبة وظيفتها. وإذا كانت هذه الأسطح غير متسقة، يصبح حمل الإحكام غير متساوٍ. فتنضغط منطقة بشكل مفرط، بينما بالكاد تلامس منطقة أخرى، ويبدأ التسرب من هناك.
غالبًا ما يُستهان بالصلابة الهيكلية. فقد يتشوه جسم الصمام تحت تأثير الضغط أو حمل المسامير، مما يؤدي إلى تغيير هندسة الإحكام بمقدار صغير، لكن هذا المقدار الصغير يكفي لإنشاء مسار للتسرب. ويكتسب ذلك أهمية خاصة في التجميعات الصناعية الكبيرة أو الأنظمة المعرضة للأحمال الدورية.
يهم تخطيط ممرات التدفق لأن الاضطراب، والمناطق الميتة، والانتقالات الداخلية الحادة يمكن أن تسرّع التآكل وتُنشئ تركّزًا موضعيًا للضغط. ومع مرور الوقت، تؤدي هذه الظروف إلى إتلاف الجسم نفسه أو زيادة الإجهاد حول مواضع موانع التسرب.
هل اختيار المادة مهم بقدر أهمية الهندسة؟
نعم، وفي العديد من المشاريع ينبغي تقييم الأمرين معًا. فالهندسة تتحكم في كيفية انتقال الأحمال عبر جسم الصمام، بينما تحدد المادة كيفية استجابة الجسم لهذه الأحمال بمرور الوقت.
تحتاج مادة الجسم إلى قدر كافٍ من القوة والمتانة والاستقرار الأبعادي بما يتناسب مع الضغط ودرجة الحرارة والوسيط المقصود. فإذا كانت المادة لينة جدًا، فقد تتعرض أسطح الإحكام للتآكل أو التشوه. وإذا كانت هشة جدًا بالنسبة إلى ظروف التشغيل، تزداد احتمالية التشقق. كما تضيف الأوساط الأكّالة عاملًا آخر؛ فعندما يبدأ التآكل عند أسطح الإحكام أو المناطق الملولبة، يمكن حتى للضرر البسيط أن يقصر عمر الخدمة بسرعة.
ولهذا السبب غالبًا ما تُفضَّل المكونات المطروقة في التطبيقات الصناعية الصعبة. إذ يمكن لممارسات الحدادة الجيدة أن توفر بنية أساسية أكثر كثافة واستقرارًا من الطرق الأقل تحكمًا، مما يساعد في التشغيل الآلي اللاحق وموثوقية الإحكام على المدى الطويل. وغالبًا ما يكون المصنع الذي يمتلك قدرات الحدادة والتشغيل الآلي معًا في وضع أفضل للتحكم في هذه السلسلة، بدءًا من المادة الخام وصولًا إلى سطح الإحكام النهائي.
ما الدور الذي تلعبه دقة الحدادة ودقة التشغيل الآلي في جسم الصمام؟
إنهما تؤثران في الإحكام بصورة مباشرة أكثر مما يتوقعه كثير من المشترين. وتؤثر دقة الحدادة في اتساق الجزء الخام، بما في ذلك اتجاه الألياف، وسماحية الشكل، وكمية التشغيل التصحيحي المطلوبة لاحقًا. وإذا كانت القاعدة المطروقة غير مستقرة أو غير منتظمة، فسيتعين على التشغيل الآلي إزالة كمية أكبر من المادة، مما قد يزيد التفاوت ويقلل التحكم في الخصائص الحرجة.
وتحدد دقة التشغيل الآلي بعد ذلك ما إذا كان جسم الصمام النهائي يطابق تصميم الإحكام فعليًا. فالتراكز، والتعامد، ودقة التجويف، وجودة اللولب، واستواء سطح الإحكام، كلها عوامل تسهم في منع التسرب. وقد يمتلك جسم الصمام رسمًا مقبولًا على الورق، لكنه يظل ضعيف الأداء إذا انحرفت هذه الخصائص أثناء الإنتاج.
وبالنسبة إلى فرق المشتريات والفرق الفنية، يعني ذلك أن النقاش مع المورد ينبغي ألا يقتصر على درجة المادة. بل يجب السؤال عن كيفية تحكم المصنع في اتساق الحدادة، وتسلسل التشغيل الآلي، ونقاط الفحص، وقابلية تكرار الأبعاد في الخصائص المؤثرة في الإحكام. فهذه التفاصيل المتعلقة بالعملية هي التي غالبًا ما تحدد نجاح عمر الخدمة أو فشله.
كيف يمكنك معرفة ما إذا كان من المحتمل أن يتعطل تصميم جسم الصمام مبكرًا؟
عادةً ما تترك مخاطر التعطل المبكر مؤشرات قبل التركيب الميداني. انتبه إلى التصميمات التي تحتوي على مقاطع جدار رقيقة جدًا بالقرب من مناطق الضغط، أو زوايا داخلية حادة، أو انتقالات ضعيفة بين التجاويف والمنافذ، أو مناطق إحكام قريبة جدًا من نقاط تركّز الإجهاد. لا تضمن هذه الخصائص حدوث التعطل، لكنها تقلل هامش الأمان.
ومن علامات التحذير الأخرى التصميم الذي يعتمد على التجميع المثالي لتعويض ضعف الهيكل. فإذا كان الجسم لا يحقق إحكامًا جيدًا إلا عندما تتوزع قوة الشد ضمن نطاق ضيق، فقد يكون التصميم حساسًا بدرجة أكبر من اللازم لظروف التشغيل الفعلية.
وعلى مستوى الوثائق، تحقق مما إذا كان الرسم يحدد بوضوح أبعاد الإحكام الحرجة، والتفاوتات الهندسية، ومتطلبات تشطيب السطح، وطرق الفحص. فإذا كانت هذه العناصر غامضة، يميل تفاوت الإنتاج إلى الانتقال مباشرة إلى الأداء الميداني.
ما الذي ينبغي على المشتري مراجعته قبل اعتماد مورد جسم الصمام؟
تكون المراجعة الجيدة أكثر فائدة من المراجعة الطويلة. ركّز على الضوابط التي تؤثر مباشرة في الإحكام والعمر الافتراضي:
- قابلية تتبع المادة الأساسية أو مدخلات الحدادة
- قدرة العملية على تنفيذ الحدادة والتشغيل الآلي الدقيق
- سجلات فحص أسطح الإحكام، والتجاويف، واللوالب، وخصائص المحاذاة
- التحكم في عيوب السطح، والنتوءات، والقشور، وحالة الحواف
- وضوح الرسومات وإدارة المراجعات
- القدرة على التعامل مع الطلبات المتكررة دون انحراف أبعادي
إذا كان المورد يخدم أيضًا قطاعات ذات متطلبات ميكانيكية عالية، مثل أنظمة تروس السيارات، وعلب تروس طاقة الرياح، والأجزاء البحرية، أو المكونات الميكانيكية الأخرى المطروقة بدقة، فقد يكون ذلك ذا صلة. فهذا يشير إلى اعتياده على التحكم في استخدام المواد، وكفاءة العملية، والانضباط الأبعادي. لكن المهم هو ما إذا كانت هذه القدرات تُطبَّق على خصائص جسم الصمام التي تتحكم في الإحكام.
هل تحدث التسربات عادةً بسبب مانع التسرب نفسه أم بسبب جسم الصمام المحيط به؟
عمليًا، يشترك كلاهما في ذلك، لكن جسم الصمام غالبًا ما يكون السبب الأساسي. فمن السهل إلقاء اللوم على الحلقة الدائرية O-ring التالفة لأنها ظاهرة وقابلة للاستبدال. وما يُغفل هو سبب تعطلها. فإذا كانت هندسة الأخدود غير صحيحة، أو كان تشطيب السطح خشنًا، أو كان السطح غير مستوٍ، أو كان الجسم يتحرك أكثر من اللازم تحت الحمل، فقد يتعطل مانع التسرب البديل بالطريقة نفسها.
ولهذا السبب، فإن استبدال مانع التسرب بشكل متكرر دون فحص الجسم يتحول عادةً إلى توقف متكرر. وإذا ظهر التسرب في الموضع نفسه مرارًا في النظام، فافحص المعدن المحيط أولًا: أبعاد الأخدود، والتآكل الموضعي، وسلامة اللولب، وتوزيع حمل التثبيت، وآثار التشوه. فمشكلة مانع التسرب التي تتكرر غالبًا ما تكون مشكلة في تصميم الجسم أو تصنيعه متخفية.
ما أكثر أخطاء التصميم شيوعًا التي تقصر عمر جسم الصمام؟
تتكرر بعض الأخطاء في الخدمة الصناعية:
تكون معظم هذه المشكلات مكلفة لأنها لا تكون واضحة أثناء الفحص الوارد. فهي تظهر لاحقًا تحت الضغط، وغالبًا عندما يكون النظام قيد الخدمة بالفعل.
هل يكلف تصميم جسم الصمام الأفضل أكثر دائمًا؟
ليس بالضرورة. فقد يزيد التصميم الأقوى تكلفة الوحدة في بعض الحالات، لا سيما إذا تطلب تحكمًا أكثر صرامة في التشغيل الآلي أو مادة أكثر ملاءمة. لكن الجسم الأرخص نادرًا ما يكون الخيار الأقل تكلفة إذا تسبب في التسرب، أو الخردة، أو فقدان الطاقة، أو فقدان السوائل، أو توقفات الصيانة.
كما توجد ميزة تصنيعية في التصميم الأفضل. فالحدادة الدقيقة والمعالجة القريبة من الشكل النهائي يمكن أن تقللا إزالة المواد غير الضرورية، وتحسّنا الاتساق، وتخفضا الهدر. وفي الشركات التي تعتمد على الحدادة والتشغيل الميكانيكي، غالبًا ما يدعم ذلك توازنًا أكثر استقرارًا بين الأداء وتكلفة الإنتاج. ولا تكمن الفكرة في شراء الجسم الأغلى، بل في شراء تصميم يحافظ على موثوقية الإحكام دون فرض تصحيحات إضافية لاحقة.
ما الأسئلة التي ينبغي للإدارة طرحها أثناء المراجعة الفنية؟
لا تحتاج إلى تحويل اجتماع التوريد إلى محاضرة حول نظرية الصمامات. تكفي بضعة أسئلة محددة:
- ما الأبعاد في جسم الصمام الحرجة بالنسبة إلى الإحكام، وكيف يتم فحصها؟
- أي جزء من العملية يتحكم في مخاطر التشوه: تصميم الحدادة، أم تسلسل التشغيل الآلي، أم مسار حمل التجميع؟
- أين توجد مناطق تركّز الإجهاد المحتملة، وما الذي تم فعله لتقليلها؟
- أي تغير في ظروف الخدمة سيقصر العمر بأسرع شكل: دورات الضغط، أم تغير درجة الحرارة، أم الأوساط الملوثة، أم الاهتزاز؟
- إذا حدث تسرب في الموقع، فما الفحوصات الأبعادية أو السطحية التي ينبغي إجراؤها أولًا؟
توضح هذه الأسئلة بسرعة ما إذا كان المورد يفهم جسم الصمام باعتباره مكوّنًا للإحكام، وليس مجرد جزء معدني مشغّل آليًا.
متى ينبغي إعادة تصميم جسم الصمام بدلًا من استبدال موانع التسرب فقط؟
تصبح إعادة التصميم الخيار الأفضل عندما يتكرر العطل نفسه في ظروف الخدمة العادية، أو عندما يبدأ التسرب بعد الصيانة بوقت قصير، أو عندما يُظهر الفحص تآكلًا أو تشوهًا في المعدن المحيط بمنطقة الإحكام. ومن الدوافع الأخرى حدوث تغيير في النظام، مثل ارتفاع الضغط، أو اختلاف الوسيط، أو زيادة الدورات الحرارية، أو تمديد فترة الصيانة إلى ما يتجاوز ما صُمم له التصميم الأصلي.
في هذه المرحلة، لا يؤدي استبدال موانع التسرب إلا إلى إعادة تصميم ضعيف إلى خط أساس ضعيف نفسه. والخطوة الأفضل هي مراجعة هندسة الجسم، ومسار الحمل، والمادة، وطريقة الإنتاج معًا. فمن هنا تأتي عادةً تحسينات عمر الخدمة.
ما القاعدة العملية الأكثر أهمية لاختيار جسم صمام ذي عمر خدمة طويل؟
اختر جسم الصمام الذي يمنحك التحكم، وليس مجرد التوريد. تحكمًا في جودة المادة، واتساق الحدادة، ودقة التشغيل الآلي، وخصائص الإحكام، وسجلات الفحص. فإذا تمكنت من تتبع كيفية تصنيع الجزء بوضوح وكيفية التحقق من الأسطح الحرجة، فستكون في وضع أفضل بكثير للتنبؤ بأداء الإحكام وتكلفة الصيانة. وفي الأنظمة الصناعية، يبدأ العمر الطويل عادةً قبل التركيب بوقت طويل. فهو يبدأ بتصميم جسم صمام يظل مستقرًا تحت حمل التشغيل الفعلي، وبعملية تصنيع منضبطة بما يكفي لإعادة إنتاج ذلك التصميم في كل مرة.
